ДЕМПФИРУЮЩЕЕ УСТРОЙСТВО В ИМПУЛЬСНОЙ СИСТЕМЕ ТЕПЛОСНАБЖЕНИЯ

Демпфирующее устройство в импульсной системе теплоснабжения

Полезная модель относится к области теплоэнергетики и может быть использована в качестве демпфирующего устройства в импульсной системе теплоснабжения для компенсации теплового расширения теплоносителя, нейтрализации избыточной силы гидравлического удара и преобразования части энергии импульса в полезную механическую работу.

Известен гаситель пульсаций давления, содержащий корпус, например, прямоугольной формы, с входным патрубком, соединенным с источником переменного давления. Внутри корпуса расположено воспринимающее давление устройство в виде резиновой камеры с выведенным наружу корпуса зарядным штуцером. Камера нижней частью опирается на днище корпуса, а верхняя ее часть соприкасается с плитой, жестко соединенной с одним из концов штока, выходящего через уплотнение крышки корпуса и пружину. Второй конец штока шарнирно через кривошип соединен с гасителем, представляющим собой исполнительный механизм, который электрически подключен через устройство управления с датчиком давления, соединенным трубопроводом с источником переменного давления (RU № 000, МПК F16L 55/04, опубл. 27.01.2005).

Недостатком этой конструкции является сложность регулирования глубины демпфирования и потеря энергии колебаний в окружающую среду.

Известно демпфирующее устройство в импульсной системе тепло и водоснабжения, включающее корпус с входным патрубком, соединенным с источником переменного давления, воспринимающее давление устройство связанное штоком, второй конец которого жестко соединен с гасителем, отличающийся тем, что воспринимающее давление устройство выполнено в виде мембраны, жестко зажатой в корпусе, и жестко связанной со штоком, второй конец которого соединен с нижней частью держателя, жестко закрепленный

к гасителю, выполненного в виде магнитопровода, подвешенного на пружине к подвесу, опирающемуся на стойки, жестко закрепленные к корпусу, на наружной поверхности магнитопровода размещена неподвижная катушка, закрепленная с помощью горизонтальной пластины к вертикальным стойкам, а ее выводы соединены с источником переменного напряжения, при этом магнитопровод с электрической катушкой помещен внутрь неподвижной катушки, соединенной с нагрузочным сопротивлением (RU № 000, МПК F16L 55/04, опубл. 18.06.2013).

Недостатками известного решения являются невозможность изменения глубины демпфирования импульса без остановки системы, связанной с заданной жесткостью пружины, а также, неэффективное, прямое преобразование импульса в электрическую энергию вследствие относительно небольшой амплитуды и частоты колебаний.

Технический результат заключается в создании конструкции демпфирующего устройства в импульсной системе теплоснабжения с возможностью точного регулирования глубины демпфирования гидравлических ударов.

Технический результат достигается тем, что демпфирующее устройство в импульсной системе теплоснабжения включает корпус с входным патрубком, соединенным с источником переменного давления, воспринимающее давление устройство, жестко связанное со штоком. Воспринимающее давление устройство выполнено в виде воспринимающего поршня, расположенного внутри корпуса, и штока, вынесенного через уплотнительное соединение за пределы корпуса. Корпус при этом жестко соединен с поршневым цилиндром, в котором регулирующий поршень жестко связан с воротком, соединенным посредством резьбового соединения с поршневым цилиндром, имеющим два регулирующих вентиля, один из которых жестко соединен через патрубок с пневмоаккумулятором, а второй - через патрубок имеет выход в атмосферу.

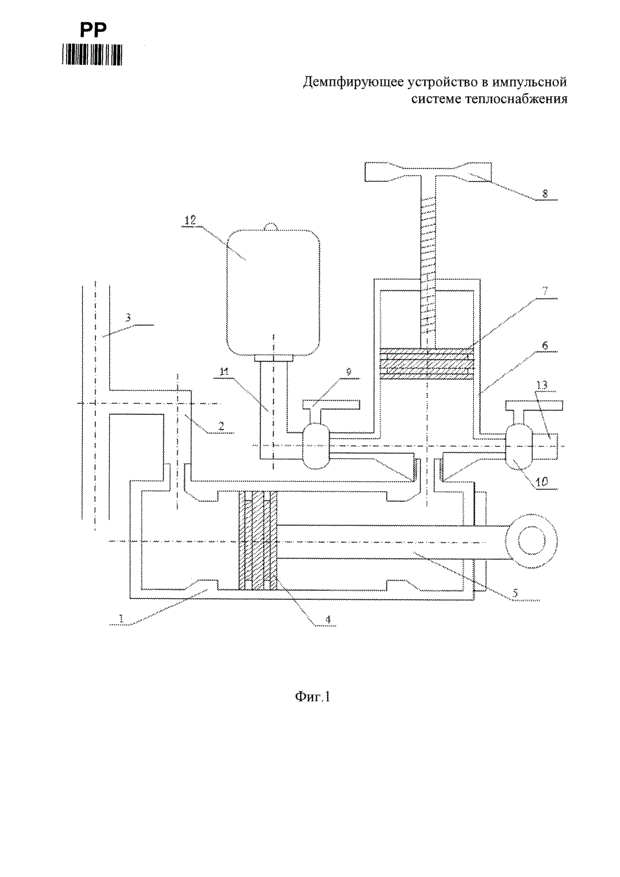

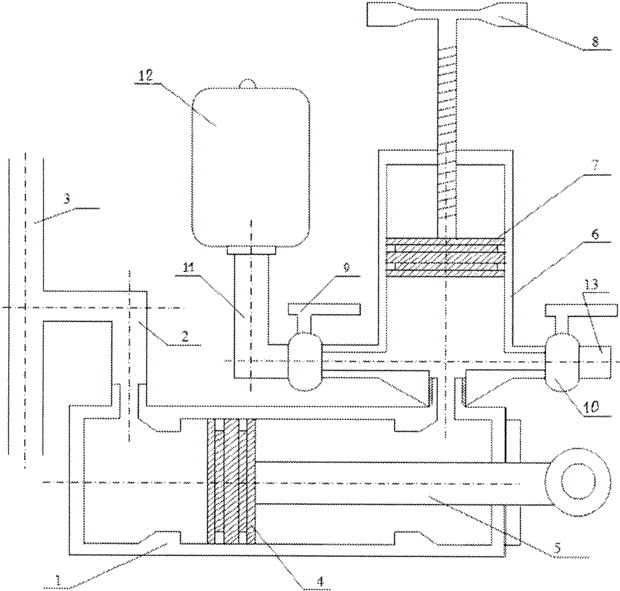

На (фиг. 1) изображено устройство, содержащее корпус 1 с входным патрубком 2, соединенным с источником переменного давления 3. Внутри корпуса

1 расположен воспринимающий поршень 4, жестко связанный со штоком 5, выходящим через уплотнительное соединение за пределы корпуса 1. Воспринимающий поршень 4 и шток 5 соединены с корпусом 1 таким образом, что они имеют возможность перемещения вдоль оси корпуса 1. Корпус 1 посредством резьбового соединения жестко соединен с поршневым цилиндром 6. Внутри поршневого цилиндра 6 расположен регулирующий поршень 7, жестко соединенный с воротком 8, который в свою очередь соединен с поршневым цилиндром 6 при помощи резьбового соединения. Поршневой цилиндр 6 жестко соединен с регулирующими вентилями 9 и 10. Регулирующий вентиль 9 через патрубок 11 жестко соединен с пневмоаккумулятором 12, а другой регулирующий вентиль 10 через патрубок 13 имеет выход в атмосферу.

Устройство работает следующим образом. При появлении положительной величины импульса в источнике переменного давления 3 воспринимающий поршень 4 и шток 5 смещаются вдоль оси корпуса 1 (фиг. 1), при этом происходит повышение давления в воздушной части корпуса 1 и в поршневом цилиндре 6. При появлении отрицательной величины импульса в источнике переменного давления 3 воспринимающий поршень 4 вместе со штоком 5 возвращаются в исходное состояние за счет совершения работы сжатым воздухом. Вращение воротка 8 позволяет за счет изменения положения регулирующего поршня 7 производить настройку объема, в котором будет происходить цикл сжатия - расширения воздуха. Регулирующие вентили 9 и 10 позволяют увеличивать или сбрасывать давление в рабочей полости поршневого цилиндра 6, подводя нужное количество газа из пневмоаккумулятора 12 или сбрасывая его излишки через патрубок 13 в атмосферу. Таким образом, регулируя давление и объем газа в поршневом цилиндре 6 можно производить точную настройку глубины демпфирования.

В результате использования данной конструкции демпфирующего устройства обеспечивается высокая степень защиты импульсной системы теплоснабжения от критического повышения давления, реализуется возможность оперативного влияния на гидродинамический режим работы системы отопления.

Формула полезной модели

Демпфирующее устройство в импульсной системе теплоснабжения, включающее корпус с входным патрубком, соединенным с источником переменного давления, воспринимающее давление устройство, жестко связанное со штоком, отличающееся тем, что воспринимающее давление устройство выполнено в виде воспринимающего поршня, расположенного внутри корпуса, и штока, вынесенного через уплотнительное соединение за пределы корпуса, при этом корпус жестко соединен с поршневым цилиндром, в котором регулирующий поршень жестко связан с воротком, соединенным посредством резьбового соединения с поршневым цилиндром, имеющим два регулирующих вентиля, один из которых жестко соединен через патрубок с пневмоаккумулятором, а второй - через патрубок имеет выход в атмосферу.
