Введение
Поздравляем Вас с приобретением подводной камеры для рыбалки «Барракуда 3.5»! Компания «Teltos» выражает благодарность за оказанное Вами доверие в выборе нашего товара. Для того, чтобы оптимизировать и продлить срок службы изделия, специалисты нашей компании настоятельно рекомендуют внимательно ознакомиться с данной инструкцией. Данное руководство пользователя, включает в себя иллюстрации и схематические изображения подводной камеры, которые могут несущественно отличаться от оборудования, которое Вы приобрели. На момент написания инструкции, были учтены все последние обновления и дополнения в устройстве.
Подводная камера обладает двумя ИК-светодиодами подсветки и обеспечивает отличную видимость в условиях полной темноты, в мутной воде или же под толстым слоем льда. Кабель изготовлен из специального материала, который используется при изготовлении кевларовых бронежилетов и способен выдерживать нагрузку до 10-15 кг. Кабель подводной камеры представлен в модификации длины – 15 метров.

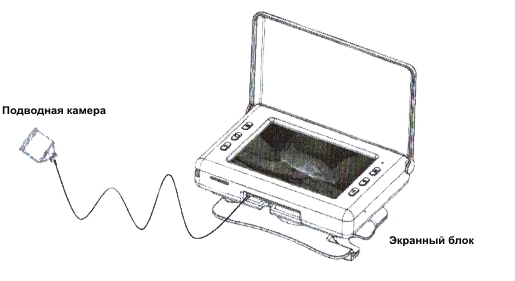

Для начала работы, вставьте штекер кабеля в специальное гнездо на боковой части корпуса экранного блока. После чего, включите прибор и изображение с камеры будет отображаться на ЖК-дисплее экранного блока.
Подводная камера для рыбалки «Барракуда 3.5» и экранный блок диагональю 3.5 дюйма, предназначены для слежения за передвижением рыбы под водой и упрощении процесса ловли.
Меры предосторожности
Специалисты компании «Teltos», настоятельно рекомендуют прочесть данный раздел, перед началом эксплуатации прибора, для того, чтобы избежать возможных неисправностей в работе, оптимизировать производительность и продлить срок службы устройства.
1. Прибор, следует содержать в надлежащем виде. Избегайте попадания воды, песка и прочих мелких частиц, внутрь экранного блока. Песок, вода, солевые компоненты и пр., могут нанести вред стабильной работе дисплея и экранного блока в целом.
2. Хранить прибор, вдали от пыли и химических веществ. Всегда храните устройство в прохладном, хорошо проветриваемом и чистом помещении. Не стоит подвергать прибор воздействию высоких температур, повышенной влажности, так как это может навредить работоспособности экранного блока.
3. Если прибор не используется в течении длительного времени, необходимо закончить его работу, путём выключения экранного блока и отсоединением кабеля камеры.
4. Перед каждым включением, необходимо установить штекер кабеля в специальное гнездо, которое находится на боковой панели корпуса экранного блока.
5. Перед первым использованием, следует произвести полную зарядку аккумулятора (8 часов). Не подвергайте экранный блок механическому воздействию: в виде разбора экранного блока в целях ремонта или усовершенствования.

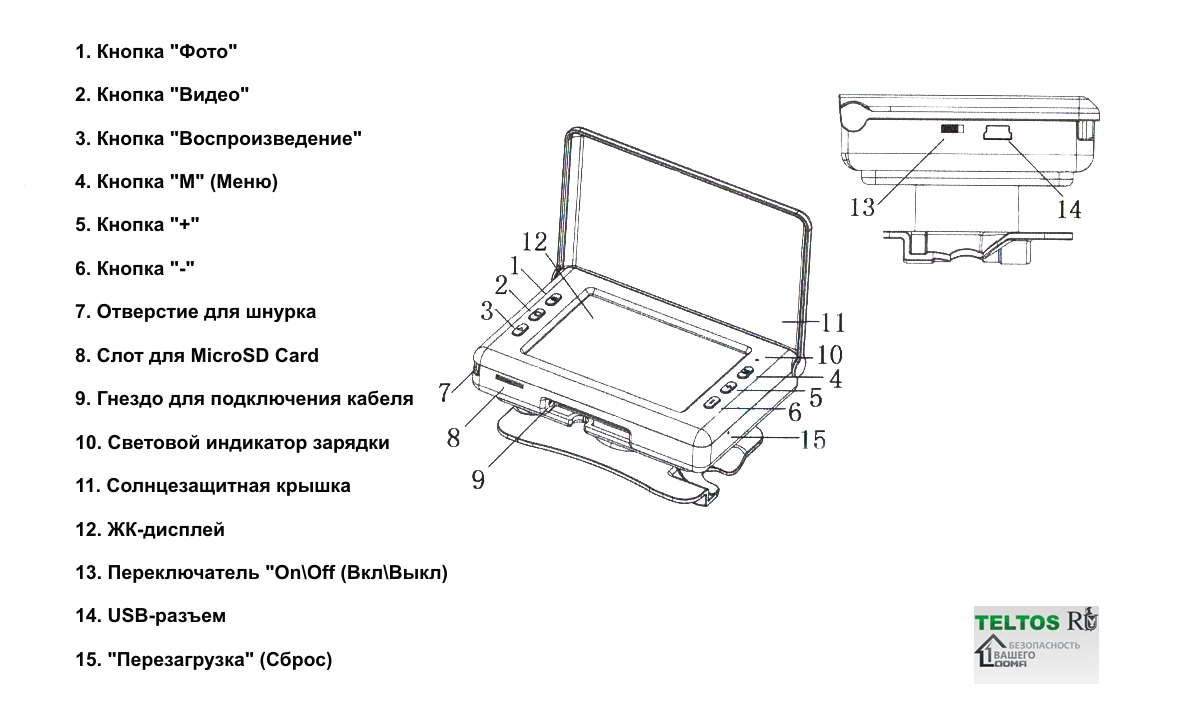

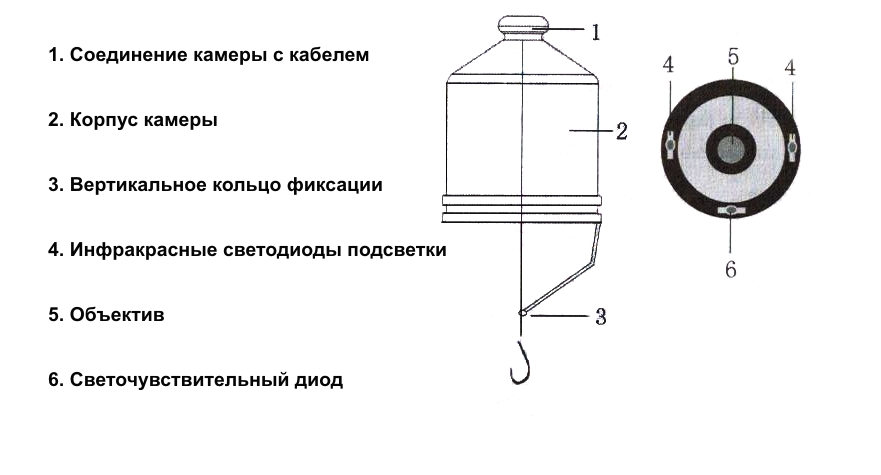

Внешний вид и подробное описание
Зарядка аккумулятора

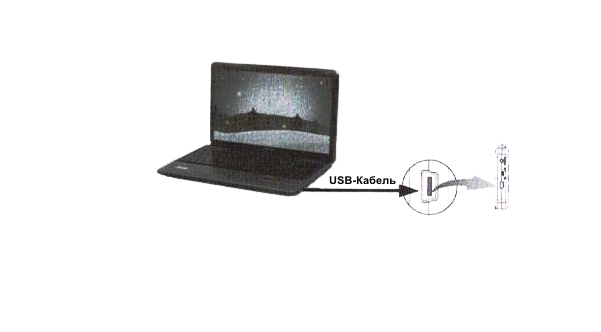

Подсоедините USB-кабель к USB-порту Вашего компьютера для зарядки от ПК (как показано на рис. выше). Для зарядки от сети 220В – подсоедините USB-кабель к адаптеру, который поставляется в комплекте с прибором. О процессе зарядки, Вас оповестит световой индикатор, имеющий красный цвет. Для полной зарядки экранного блока, требуется порядка 8-9 часов.
Включение устройства

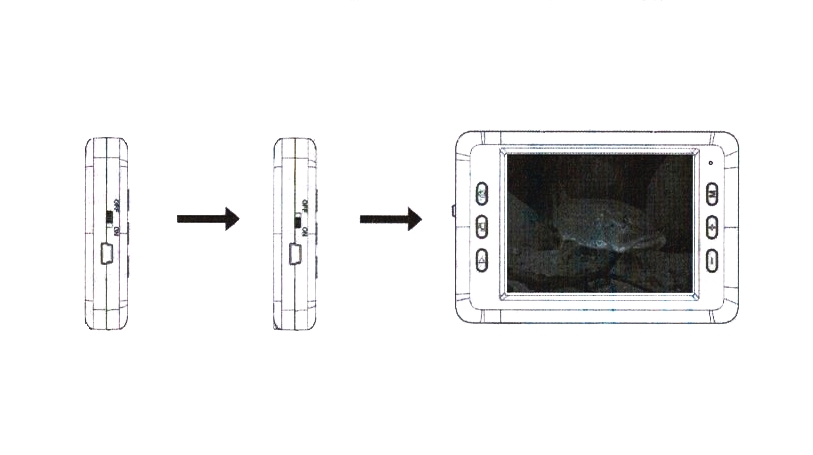

Для включения устройства, передвиньте переключать из положения «OFF»(Выкл) в положение «ON»(Вкл). Изображение с камеры моментально отобразится на дисплее экранного блока (при условии, что кабель камеры был подключен к корпусу экранного блока).
Настройки дисплея
Выбор языка: Нажмите клавишу "М" при включенном устройстве, чтобы вызвать меню на дисплее. Теперь, нажмите кнопку «+» или «-», чтобы выбрать нужный язык.
Настройка яркости: Нажмите клавишу "М" два раза при включенном устройстве, чтобы вызвать меню на дисплее. Теперь, нажмите кнопку «+» или «-» для регулировки яркости дисплея. Диапазон регулировки от 0 до 12. Дисплей будет установлен на более высокий уровень яркости при выборе более высокого значения.
Настройка уровня контрастности: Нажмите кнопку "М" три раза при включенном устройстве, чтобы вызвать меню на дисплее. Теперь, нажмите кнопку «+» или «-», чтобы отрегулировать уровень контрастности дисплея. Диапазон регулировки составляет от 0 до 12. Уровень контрастности, будет повышаться в соответствии с более высоким значением.
Регулировка насыщенности: Нажмите "М" четыре раза при включенном устройстве для вызова меню на дисплее. Теперь, нажмите кнопку «+» или «-», чтобы отрегулировать насыщенность дисплея. Диапазон регулировки от 0 до 12. Дисплей будет установлен на более высокий уровень насыщенности при выборе более высокого значения.
Сброс настроек: Нажмите "М" пять раз при включенном устройстве, чтобы вызвать меню на дисплее. Теперь, нажмите клавишу «+», для подтверждения восстановления заводских настроек. Настройки дисплея будут сброшены на параметры по умолчанию.
Режимы работы
Режим «Видео».
Подключите камеру к экранному блоку, а затем включите его. Нажмите кнопку «Видео», чтобы начать запись. Чтобы остановить запись, нажмите кнопку «Видео». Чтобы приблизить изображение или уменьшить – нажмите кнопку «+» или «-»
Примечание: Видеозаписи и фотографии будут сохраняться, только в том случае, когда в прибор установлена карта памяти MicroSD (Устройство совместимо с картами памяти, объемом от 4 Гб до 32 Гб). Если карта памяти не установлена, то на экран дисплея будет выведена надпись «NO CARD»
Режим «Фото».
Подключите камеру к экранному блоку, а затем включите его. Нажмите кнопку «Фото», чтобы сделать фотографию.
Режим «Воспроизведение».
Включите экранный блок, нажмите кнопку «Воспроизведение» и Вы увидите все фотографии или видеофайлы, которые записаны на карте памяти. Нажмите кнопку «+» или «-», чтобы переключить следующее\предыдущее изображение или видео
Воспроизведение видеозаписи в режиме «Воспроизведение». Выберите видеофайл, а затем нажмите кнопку «Воспроизведение», чтобы начать проигрывать данный файл, если Вы хотите, остановить воспроизведение, нажмите кнопку «Воспроизведение» ещё раз.
Подключение к компьютеру
Экранный блок, можно напрямую подключить к ПК, при помощи USB-кабеля, который поставляется в комплекте с устройством. Прибор, будет определён компьютером, как «Съемный диск» и через файловый менеджер Windows, Вы сможете просмотреть и скачать фотографии или видеофайлы.
Примечание: Устройство совместимо с ОС Windows 2000 и более поздними версиями операционной системы Windows.
Технические характеристики: Подводная камера | |
Габариты | 30мм. х 17,8мм. |
Вес | Около 10 грамм |
Питание | Питание от основного блока: 3,7 В литиевая батарея |
ИК – Датчик | 1\4 дюйма (0,3мп.) |
Разрешение съемки | 640 х 480 мп. |
Угол обзора | 130 градусов |
Рабочая температура | От -15 С до +40 С |
Длина кабеля | 15 метров |
Допустимая нагрузка на кабель | От 10кг. до 40кг. |
Диаметр кабеля | 1,0 мм. - 1,9 мм. |
Технические характеристики: Экранный блок | |
Габариты | 103мм. х 72мм. х 17мм. |
Дисплей | 3,5-дюймовый; ЖК-дисплей |
Разрешение | 320 х 240 пикс. |
Яркость | 300 cd\m2 |
Питание | АКБ 3000мА Li-ion |
Напряжение | 3,7 В |
Потребляемая мощность | 2,5 Вт |
Время работы (при непрерывном использовании | 7-8 часов |
Вес | 200 грамм |
Рабочая температура | От -15 С до +40 С |
Комплектация
В вашу комплектацию входит следующий набор устройств:
1) Экранный блок с ЖК-дисплеем диагональю 3,5 дюйма;
2) Подводная камера и герметичный кабель длиной 15 м;
3) USB – кабель;
4) Кронштейн для экранного блока;
5) Адаптер 220 Вольт;
6) Подарочный поплавок от компании «Teltos»;
7) Подарочный шнурок от компании «Teltos» для ношения экранного блока;
8) Набор для фиксации угла обзора камеры;
9) Инструкция на русском языке;
