технология сип панели экопан
Канадская технология строительства дома - что это такое? Финский дом, каркасный дом, быстровозводимый дом, дом из сэндвич панелей, дом из SIP панелей, сип дом, дом по канадской каркасно-панельной технологии Экопан - это все названия одной технологии, которая называется "канадская технология", но что она из себя представляет? SIP панели Экопан представляют собой многослойную структуру, это сэндвич панель, состоящая из двух ориентировано-стружечных плит OSB-3 (пр-во Латвия или Германия) и теплоизоляционного слоя, в качестве которого выступает пенополистирол (причем обязательно негорючий, самозатухающий, марки ПСБ-25С). Канадская технология Экопан предполагает изготовление таких панелей в заводских условиях, на строительной площадке осуществляется лишь сборка готовых конструкций коробки дома. За счет этого достигается высочайшая точность подгонки всех деталей дома, практически полностью отсутствует "человеческий фактор", когда даже опытный строитель может совершить ошибку.
Канадская каркасная технология строительства домов из sip панелей Экопан - это эксклюзивная технология, пришедшая к нам из Канады (хотя родиной этой технологии называют и Германию и США и Финляндию). На собственном заводе по данной технологии осуществляется выпуск sip панели – тех самых конструкций, из которых в дальнейшем будет строиться ваш финский дом, быстровозводимый дом. Данные СИП панели (сэндвич панели) между собой склеиваются специальным клеем Kleberit (полиуретановым). SIP панели Экопан способны выдерживать огромные поперечные и вертикальные нагрузки – 2 и 10 тонн соответственно, т. е. дом из sip панелей очень прочный! После склеивания, заготовки превращаются в детали, к каждой такой детали прикрепляются деревянные монтажные элементы из сухого калиброванного бруса. Соединения уплотняются монтажной пеной, для их сборки используются саморезы и гвозди.
Далее, изготовленные на заводе СИП панели – они же строительные детали – поставляются на стройплощадку. Проекты домов по технологии Экопан могут быть различными, но принцип возведения остается прежним – на подготовленном заранее фундаменте, обычно это фундамент на винтовых сваях, в единую конструкцию собираются отдельные элементы, при этом в ходе монтажа не возникает ни зазоров, ни трещин. Сроки монтажа минимальны, что обеспечивается предварительной подготовкой, которую проходят все строительные детали на заводе. Каркасная технология Экопан получает все большее распространение и становится с каждым днем все более востребованной, радует и тот факт, что строить дома по канадской технологии можно в любое время года, даже ЗИМОЙ!
Строительство канадского дома из sip панели Экопан,типовые проекты домов, проектирование, коммуникации, отделочные работы - «Новый дом» выполнит весь спектр работ, связанный со строительством дома из СИП панелей. Канадская технология - теплый дом за один сезон!
Наши сэндвич панели ЭКОПАН представляют собой высокотехнологичную монолитную трехслойную конструкцию, состоящую из двух листов OSB-3 — ориентированной стружечной плиты производства Германия или Латвия (оriented strand board — OSB-3), толщиной 12мм и твердого пенополистирола ПСБ-С М-25, толщиной 100 - 200 мм (таким образом, стандартные толщины сип панелей: 124мм., 164/174мм., 224мм, высота целой, нерезаной панели привязана к высоте листа OSB-3, т. е. 2,5 метра и 2,8 метра).
Панели склеиваются полиуретановым клеем фирмы «Kleiberit» (или «Henkel»). Причем мы склеиваем сип панели не на гидравлическом прессе, а с помощью вакуумного пресса. Это дает большее давление на sip панель, а так же, более глубокое проникновение и распространение клея. Такие СИП панели выдерживают вертикальную нагрузку до 28,5 тонн на панель и поперечную нагрузку 2 тонны на 1 м. кв. (по нормативам, для строительства коттеджей достаточно 350 кг на 1 м. кв.)!
В виде силового каркаса сип панели выступает сухой брус. Именно за счет его применения, панель, как и сам дом, становится такой прочной.
Но даже без использования бруса сэндвич панели Экопан являются очень прочными и выдерживают большие нагрузки. Когда же мы скрещиваем саму панель с брусам, она становится еще прочнее.
В конструкции sip панели утеплитель занимает 80-90% объема, поэтому, наши дома из сип панелей являются очень теплыми. Даже при выключенном отоплении, наши дома в сильный мороз долгое время остаются теплыми. Так, при наружной температуре воздуха -25 градусов, температура воздуха в доме понижается в среднем на 2 градуса в сутки.
Что интересно, конструктив дома из sip предполагает прохладу и комфорт в жаркий день.
Дома из сип панелей Экопан спроектированы таким образом, что выдерживают самые сильные морозы, а потому пригодны к строительству на территории Крайнего Севера. Примером тому может служить станция из сип панелей для полярников на Южном Полюсе, где круглый год сохраняются очень низкие температуры воздуха.
Такую же теплоэффективность может предложить кирпичный дом с толщиной стены 2,5-3 метра. Это означает, что дом из сип панелей Экопан значительно теплее, его не нужно столь сильно обогревать как кирпичный. А это достаточно большая экономия денег для Вас. Не забывайте, в современной России, цены на электроэнергию и отопление только растут, причем с завидной регулярностью.

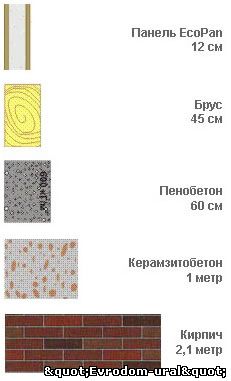

ТЕПЛОИЗОЛЯЦИОННЫЕ СВОЙСТВА ПАНЕЛИ ECOPAN В СРАВНЕНИИ С ДРУГИМИ КОНСТРУКЦИЯМИ СТЕН
Стены из СИП панелей с течением времени и понижением температуры не промерзают, а по срокам службы не уступают кирпичным. Конструкция стен из sip панелей не накладывает практически никаких ограничений на внутреннюю и наружную отделку стен и позволяет применять любые традиционные и современные технологии отделки. Теплотехнический расчет (pdf) Не менее важно, что сип панели ЭкоПан (EcoPan) не рассыхаются, не деформируются и не дают усадку. Поэтому отделочные работы можно вести сразу после монтажа коробки дома. |
|
виды СИП панелей
В настоящее время, с учетом того, что на рынке присутствует огромное количество строительных материалов, технологии производства сип панелей также различны. Давайте рассмотрим некоторые из них:
SIP панели ОСП+ПСБ+ОСП.
Это самая распространенная технология производства sip панелей, то, на чем основываются все остальные технологии. Такую панель можно назвать оптимальной в связи с отличными характеристиками OSB и пенополистирола самозатухающей марки (заметьте, это не пенопласт, который обладает высокой токсичностью и с удовольствием горит!).
СИП панели ОСП+ЭПП+ОСП.
Это практически не встречающиеся на территории России, но распространенные в Северной Америке панели, утеплителем в которых служит экструдированный пенополистирол.
sip панели ОСП+ППУ+ОСП.
Это панели, утеплителем в которых выступает пенополиуретан. Так же не получили распространения в России.
сип панели ОСП+МВ+ОСП.
А вот это чисто Российское "изобретение". Вместо пенополистирола в таких панелях утеплителем выступает минеральная вата. НО, минеральная вата, особенно не самая дорогая, имеет обыкновение давать осадку, в итоге утепленной оказывается только нижняя часть панели. Плюс ко всему, минеральная вата, в отличие от пенополистирола, не несет функций несущей и распределяющей нагрузки, а значит и сама конструкция не такая прочная.
сэндвич панели ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ.
Это сэндвич панели, в которых конструкционным слоем является фибролит (выпускаемы чаще под маркой GreenBoard) - так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, - изменить класс горючести панели.
Из минусов таких панелей - фибролит имеет ширину в 60см (против 125см у листа OSB)? значит на один дом, количество панелей удваивается. Происходит увеличение трудоемкости процесса строительства. Фибролитовая плита еще и более тяжелая, чем OSB и имеет более высокую стоимость. Это значит, что дом из таких панелей будет возводиться намного дольше, и будет стоить дороже.
Да, кстати, несущие характеристики фибролита намного меньше, чем листа OSB.
sip панели ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие.
SIP панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок. На основе этих панелей построены многие каркасные дома, которые просто не дотягивают до уровня домов из "правильных" сип панелей.
Стандарты дома из SIP панелей Экопан
Стандарт конструкции дома по технологии EcoPan (Экопан, sip) | Существующие нарушения, технологии имеющие место при строительстве домов, по sip технологии | Последствия нарушения технологии - дом из sip панелей |
Межэтажные перекрытия (отметка +0.000) и (отметка +2.800) | ||
Усиленные sip панели толщиной 224 мм., состоящие из листов OSBтолщиной 12мм, пенополистирола толщиной 200мм. Ширина панели при этом - 625мм. Возможно использование панелей толщиной 164/174мм. для пролетов не более 4-х метров. Балочное перекрытие. | Использование тонких sipпанелей шириной 1250мм. Использование sip панелей, состоящих из листов OSBтолщиной менее 12мм. Панели перекрытия толщиной менее 164мм. | Провисание потолка даже без нагрузки Снижение жесткости перекрытий, надежности всей конструкции Снижение допустимой нагрузки на 1 м2 пола |
Наружные стены | ||
Использование sip панелей толщиной 164/174мм с применением OSBтолщиной 12мм. Использование толщины стен 124мм для стен дома для сезонного проживания. Использование закладного бруса сечением не менее 74х150 мм. Стандартная высота потолков 2,8 м и 2,5 м. | Использование sip панелей с толщиной OSB менее 12мм толщиной. В качестве закладного бруса использование досок сечением менее 74х150 мм | Снижение жесткости стен дома Снижение допустимой нагрузки на 1 м2 |
Кровля | ||
Использование усиленных сип панелей толщиной 224мм с толщиной OSB не менее 12мм, ширина панели 625мм. Возможно применение сип панелей толщиной 174мм при пролетах не более 4 метров. Холодная стропильная система | Использование сип панелей шириной 1250мм. Использование в конструкции сип панелей OSB толщиной менее 12мм. Использование СИП панелей перекрытия толщиной менее 174 мм | Провисание потолка по центру сэндвич панелей Снижение жесткости перекрытий Снижение допустимой нагрузки на 1 м2 |
ТРЕБОВАНИЯ К МАТЕРИАЛУ | ||
Необходимо использовать OSB-3 произведенных в Европе. | Использование OSB китайских производителей. | Более низкие показатели по влагопоглащению. |
Использование пенополистирола марки ПСБ–С25 (самозатухающий) | Использование пенополистирола марки ПСБ – 15 | Снижение несущей способности сэндвич панелей. |
Применение сухого и строганного пиломатериала обработанного огнебиозащитным составом | Применение не строганного и сырого или «вяленого» пиломатериала | Образование грибка, |
