РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2492281

(13)

C2

(51) МПК

C23C28/00 (2006.01)
C23C12/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.01.2014 - действует
Пошлина:

(21), (22) Заявка: 2011145048/02, 07.11.2011

(24) Дата начала отсчета срока действия патента:
07.11.2011

Приоритет(ы):

(22) Дата подачи заявки: 07.11.2011

(43) Дата публикации заявки: 20.05.2013

(45) Опубликовано: 10.09.2013

(56) Список документов, цитированных в отчете о
поиске: RU 2081936 C1, 724601 A, 30.03.1980. RU 2107749 C1, 27.03.1998. EP 888418 B1, 07.11.2001. ЕР 1857570 A3, 17.06.2009.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) СПОСОБ НАНЕСЕНИЯ ЗАЩИТНОГО ПОКРЫТИЯ НА ИЗДЕЛИЯ ИЗ СТАЛИ ИЛИ ТИТАНА

(57) Реферат:

Изобретение относится к области машиностроения, а именно к химико-термической обработке изделий из стали или титана, и может быть использовано для нанесения защитного покрытия на детали, работающие в условиях воздействия агрессивных сред, высоких температур. Осуществляют подготовку защищаемой поверхности деталей, наносят подслой и проводят химико-термическую обработку деталей. Подслой наносят из кремния или порошкообразных металлов из группы переходных металлов, или металлов подгруппы хрома с помощью плазменного напыления. Химико-термическую обработку подслоя проводят в шликерной обмазке, содержащей активную порошковую смесь при следующем соотношении реагентов, мас.%: аммоний хлористый не более 5, титан, или алюминий, или никель 39-50, окись алюминия и/или диборид титана 4-55, углерод, или бор, или кремний, или карбид кремния остальное. Насыщение подслоя активной порошковой смесью осуществляют в вакууме или в защитной среде из инертного газа при термообработке в течение 1-4 часов при температуре в диапазоне 800-1100°С. Обеспечивается улучшение качества покрытия за счет повышения его термостойкости, химической стойкости и механической прочности. 2 ил., 2 табл., 1 пр.

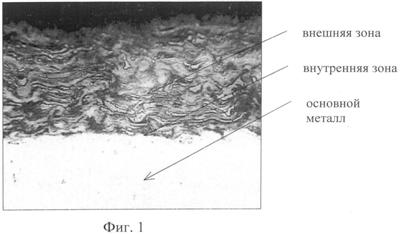

Предлагаемое изобретение относится к области машиностроения, а именно к химико-термической обработки изделий из стали и титана и может быть использовано для нанесения защитного покрытия на детали, работающие в условиях воздействия агрессивных сред и высоких температур.
