Дипломная работа Полное магнетосопротивление ферромагнетиков (стр. 8 )

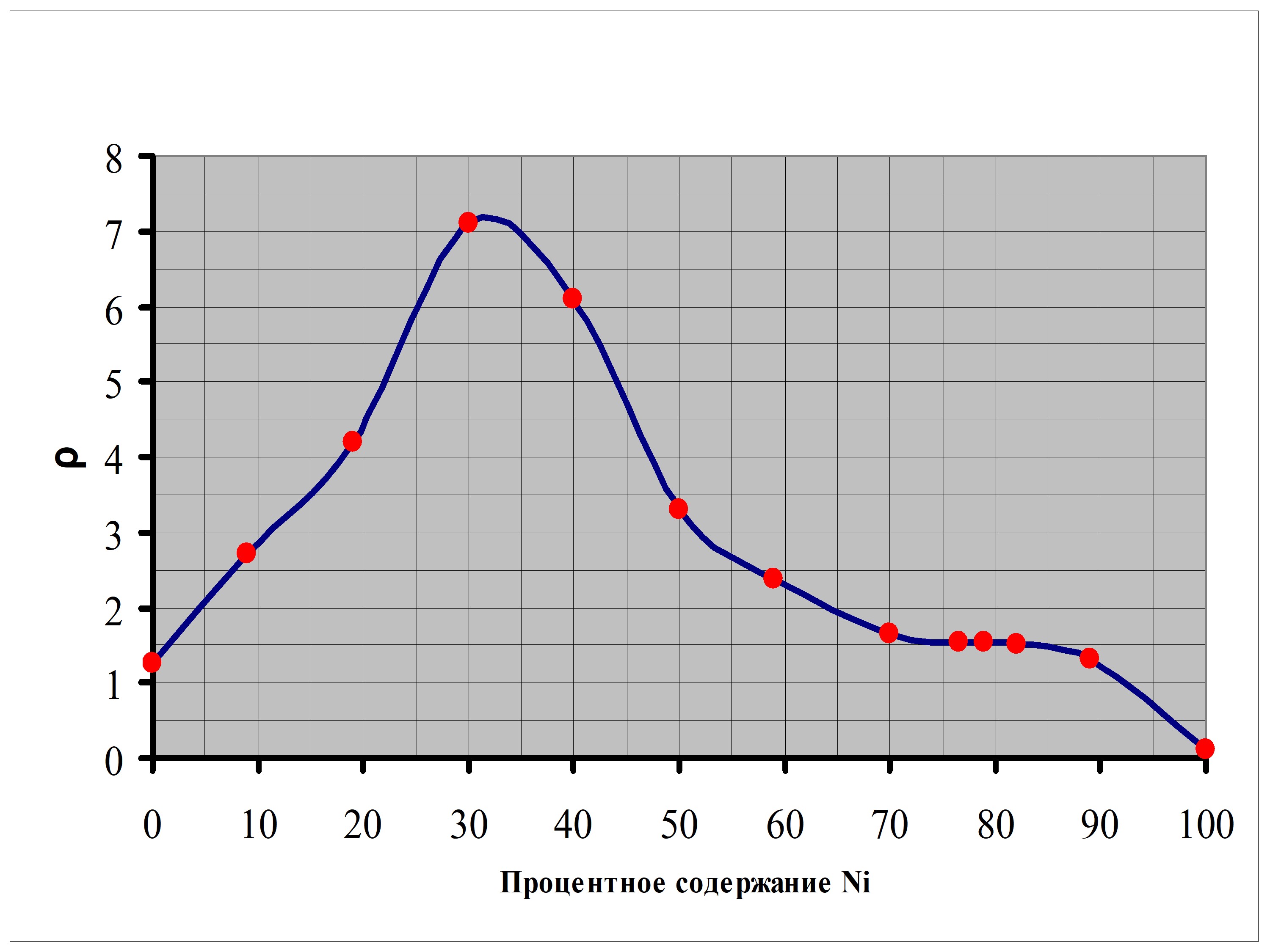

ГРАФИК 2

ГРАФИК 3

ГРАФИК 4

ГРАФИК 5

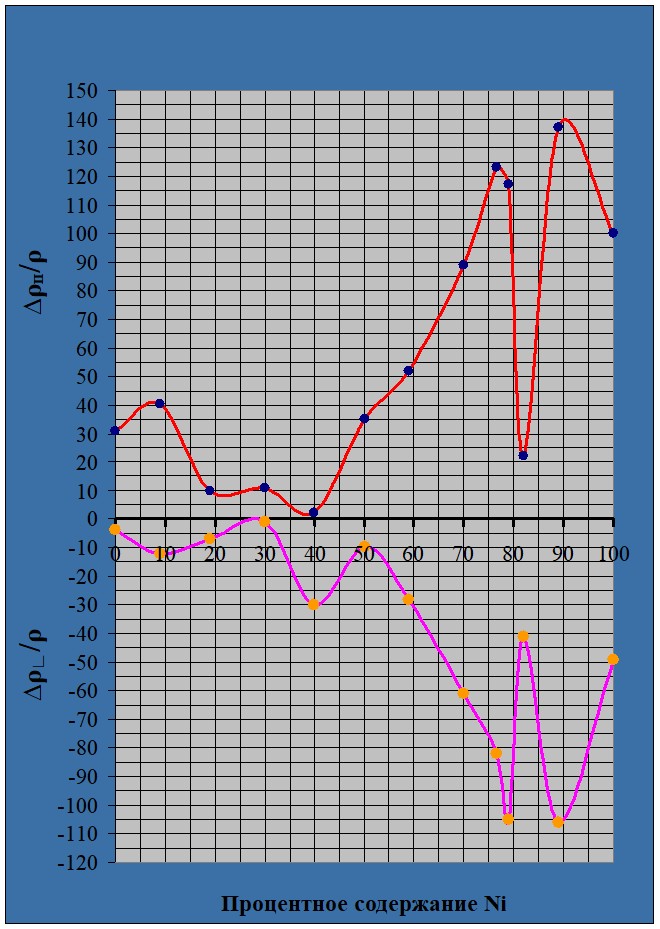

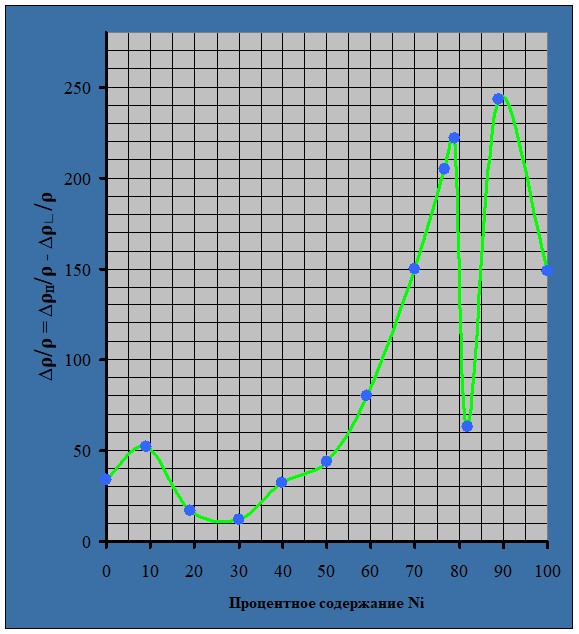

Если сравнивать полученную кривую (график 3) с кривой, которую приводит в своей монографии Бозорт (рис. 18), то видно, что ход этих кривых одинаков, однако максимальные значения величины в области концентрации никеля 70-100% несколько меньше данных других авторов, которые исследовали образцы, прошедшие обычный отжиг. Из общей кривой зависимости от содержания никеля в сплавах выпадает сплав с 82% Ni. Дело в том, что ранее в литературе отмечалось, что не только гальваномагнитные эффекты имеют в этом сплаве минимальные значения, но также гальваноупругие, термомагнитные, термоупругие.

Так как данные, полученные при исследовании железоникелевых сплавов концентраций 70-100% Ni ниже литературных данных, то была поставлена задача выяснить: сильно ли изменяются гальваномагнитные эффекты если сплав прошел специальную термообработку на упорядочение.

С этой целью отожженный сплав 76,6% Ni закалили. Почему именно этот сплав взяли для закалки? Потому что он наиболее склонен к упорядочению, т. к по процентному содержанию он близок к сплаву 75% Ni у которого наблюдаются максимальные эффекты упорядочения.

Закалка отожженного сплава проводилась следующим образом. Сплав помещался в кварцевую трубку, в которой создали вакуум порядка 0,01 мм. рт. ст. и нагревали до температуры 600° С. Затем резким охлаждением образца происходила закалка с целью нарушения упорядоченной структуры сплава. После закалки изменилось лишь удельное электросопротивление на 3,4%, а гальваномагнитные эффекты практически не изменились.

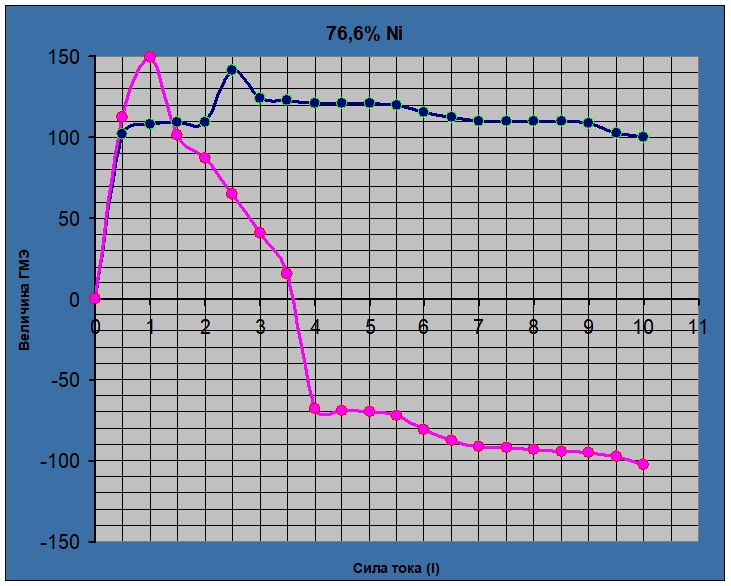

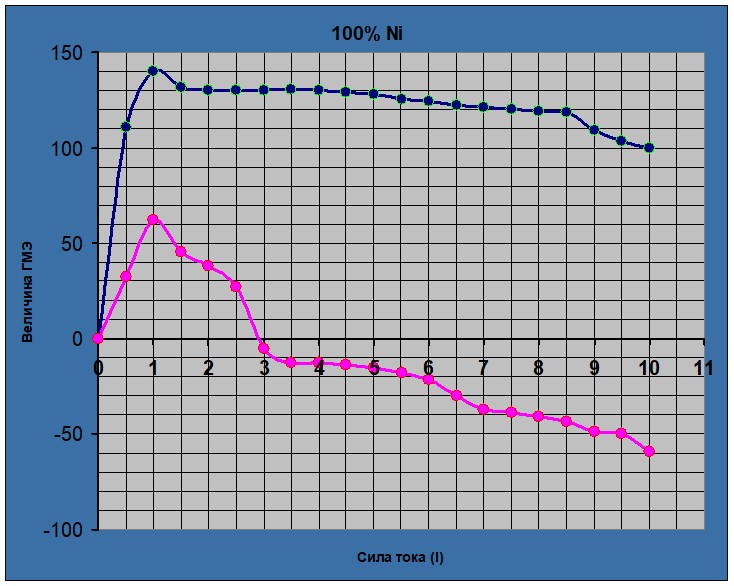

Этот же сплав и сплав 100% Ni были проверены на полевую зависимость. Была обнаружена некоторая странность хода кривой при поперечном гальваномагнитном эффекте, что не соответствует данным, которые приводит Вонсовский. В литературе не указывается какой формы исследовали образец. Мы исследовали образцы в виде тонкой проволоки, намотанной на кварцевые трубки. По всей вероятности при намагничивании образца в поперечном магнитном поле, образец находился не строго перпендикулярно полю, а под некоторым небольшим углом. Вследствие этого намагничивание происходило не строго перпендикулярно образцу, что и привело к необычному ходу кривой. Кроме того, на результат опыта повлияла погрешность измерения, связанная, прежде всего, с особой формой образцов, а также со способом их фиксации в установке.

ЗАКЛЮЧЕНИЕ

Новыми моментами в данной работе являются данные по поперечному гальваномагнитному эффекту всей системы железоникелевых сплавов, данные по продольному гальваномагнитному эффекту в области концентрации никеля от 0 до 30%, применение достаточно сильных полей для исследования образцов, прошедших специальную термообработку на упорядочение.

Итак, в данной работе:

Исследовано полное магнетосопротивление железоникелевых сплавов, прошедших специальную термообработку на упорядочение в области концентрации никеля от 0 до 100%. Получена концентрационная кривая поперечного гальваномагнитного эффекта в системе Fe-Ni. Получена концентрационная кривая продольного гальваномагнитного эффекта в области концентрации никеля от 0 до 100% и кривая полного магнетосопротивления в этой области. Исследована полевая зависимость поперечного и продольного гальваномагнитного эффектов в сплавах с 76,6% Ni и чистым никелем. Обнаружено, что из общепризнанной кривой полного магнетосопротивления «выпадает» сплав с 82% Ni. Наименьшее значение полного магнетосопротивления приходится на инварные сплавы, причем имеет место увеличение полного магнетосопротивления, как в сторону высоких концентраций никеля, так и в сторону более низкой концентрации никеля (инварной области). Выявлено, что проведенная термообработка на упорядочение, не повлияла на величины гальваномагнитных эффектов.

ЛИТЕРАТУРА

, , Лекции по ферромагнетизму, Изд. Харьковский университет, 1960. , , Металлы и сплавы в электротехнике, ГЭИ, 1949. , , Курс общей физики – М.: Просвещение, 1982. , , Курс физики Т-2, Электричество и магнетизм – М.: Высшая школа, 1977. , Магнетизм, - М.: Наука, 1970. , Электричество – М.: Наука, 1970. , , Электронная теория металлов – М.: Наука, 1971. , Курс общей физики, Т-2, Электричество и магнетизм. Волны. Оптика: Учебное пособие – М.: Наука ГРФМЛ, 1982. , Электронная теория вещества. – М.: Просвещение, 1980. , , Курс физики. Электричество. – М.: Просвещение, 1969. Физика твердого тела. – М.: Мир, 1966. , Электроны и кристаллы. – М.: Наука, 1983. , Электроны. Фононы. Магноны. – М.: Наука, 1979. Физический энциклопедический словарь Т-1, 2, 3, 4, 5, - М.: Советская энциклопедия, 1960. , Электричество и магнетизм. – М.: 1970. , , Справочник по физике. – М.: Наука, ГРФМЛ, 1985. , , Курс общей физики, Т-1. - М.: ФМЛ, 1962. , Курс общей физики Т-3. - М.: Наука, ГРФМЛ, 1971. , Основы теории электричества. – М.: Наука, ГРФМЛ 1966. , , Электропроводность и доменная структура металлических ферромагнетиков, Красноярск 1974. Иродов законы электромагнетизма: Учебное пособие для вузов, - М.: Высшая школа, 1983. , Селезнев руководство по физике для поступающих в вузы и для самообразования. – М.: Наука, 1989. , Упругие, тепловые, электрические явления в ферромагнетиках. - М.: 1957г. , Ферромагнетизм, 1956г. , Магнетизм. – М.: Наука, 1971. изика ферромагнетизма. Магнитные характеристики и практические применения: Пер. с японского. – М.: Мир, 1987. , Магнетосопротивление железоникелевых сплавов. - Лесосибирск, 1988. , Электросопротивление железоникелевых сплавов при упругой деформации в магнитном поле. - Красноярск, 1979. Магнитные свойства металлов и сплавов, под ред. , издательство иностранной литературы, - М.: 1961. Физика ферромагнетизма. Магнитные свойства вещества. Пер. с японского. – М.: Мир, 1983. , Курс общей физики, т. 2. Электричество и магнетизм. Волны. Оптика: учебное пособие. – 2-е изд., перераб. – М.: Наука. Главная редакция физико-математической литературы, 1982. , , Изв. АН СССР (серия физ.) т. 16, №5, 1952. , ЖЭТФ 9,446, 798 (1939). ЖЭТФ 5, 386 (1935); и , ЖЭТФ 9, 994 (1939). , , и , Труды Инст. физики металлов уральского филиала АН СССР, вып. 15, 42 (1954). Miyata N. and Funatogawa Z., Journ. Phys. Soc. Japan 9, 967 (1957). , Магнитные превращения, М., Физматиздат,1959. и , Физика твердого тела. Учебн. пособие для втузов. – М., «Высш. школа», 1971. Материалы в машиностроении, М., Машиностроение, 1968. , , Высокопрочные мартенситностареющие стали, М., Металлургия, 1970. Туричин A. M., и др., Электрические измерения неэлектрических величин, Л., Энергия, 1975. , Современное учение о магнетизме, М., ШГТЛ, 1953. , Сб. "Металловедение", М., Наука, 1971.
