МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Ростовский государственный  университет  путей сообщения

,

ЭЛЕКТРИЧЕСКИЕ  МАШИНЫ


Методические указания

к лабораторным работам

Ростов-на-Дону

2000

УДК 621.313.333

Электрические машины: Методические указания к лабораторным работам /, ; Рост. гос. ун-т путей сообщения. Ростов н/Д, 2000. 23 с.

Приводятся сведения о методике исследования электрических машин, их свойств и характеристик в условиях лаборатории электрических машин РГУПС.

Рекомендованы к изданию кафедрой «Электрические машины» РГУПС для студентов специальности 10.04.- Электроснабжение железных дорог.

Табл. 15. Ил. 8. Библиог.: 4 назв.

Рецензенты: д-р техн. наук, проф. (РГСУ);

  канд. техн. наук, доц. (РГУПС).

Электрические машины

Методические указания  к лабораторным работам

Редактор c. и. Казначеевская

Корректор

Подписано к печати  формат

Бумага офсетная. Печать офсетная. Усл. печ. л. 1,16.

Уч. изд. л. 1,11

Тираж  100  Изд. № 29  Заказ  №

Ростовский государственный университет путей сообщения.

Лицензия ЛР № 65-54 декабря 1999 г.

Типография  РГУПС. Лицензия ПДЛ № 65-10 от 10 августа 1999 г.

Адрес университета и типографии:

344038, Ростов н/Д, пл. им. Ростовского стрелкового полка народного ополчения, 2

Ростовский государственный университет  путей сообщения, 2000

С О Д Е Р Ж А Н И Е

Лабораторная работа № 1. Исследование однофазного трансформатора

Лабораторная работа № 2. Исследование параллельной работы трансформаторов

НЕ нашли? Не то? Что вы ищете?

Лабораторная работа № 3. Исследование двигателя постоянного тока  последовательного возбуждения

Лабораторная работа № 4. Исследование генератора постоянного тока

Лабораторная работа № 5. Исследование асинхронного электродвигателя

Лабораторная работа № 6. Исследование синхронного двигателя

Лабораторная работа № 7. Параллельная работа синхронного генератора с мощной сетью

Рекомендуемая литература

Лабораторная работа № 1

ИССЛЕДОВАНИЕ  ОДНОФАЗНОГО  ТРАНСФОРМАТОРА

Цель работы - изучить конструкцию и принцип действия трансформатора, определить его основные параметры на основе опытов холостого хода и короткого замыкания, рассчитать и построить кривую изменения КПД трансформатора в функции коэффициента нагрузки.

Порядок выполнения работы.

1.Ознакомиться с испытательным стендом, выписать паспортные данные исследуемого трансформатора.

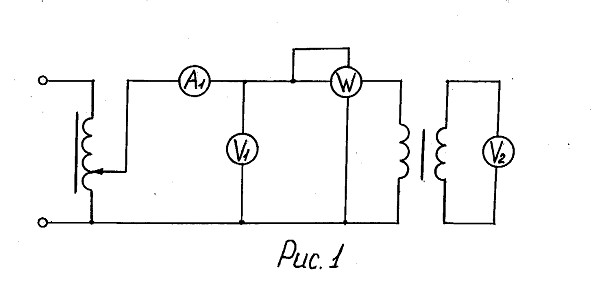

2. Собрать схему в соответствии с рис. 1 и выполнить опыт холостого хода трансформатора. Подводя к первичной обмотке номинальное напряжение, снимают показания приборов и сводят их в табл. 1.

Таблица 1


Данные измерений

Данные расчёта

U1,В

I0,А

P0,Вт

U2,В

К

cosφ

r0,Ом

x0,Ом


Расчётные значения определяются по следующим соотношениям

;  ;  ;  ;

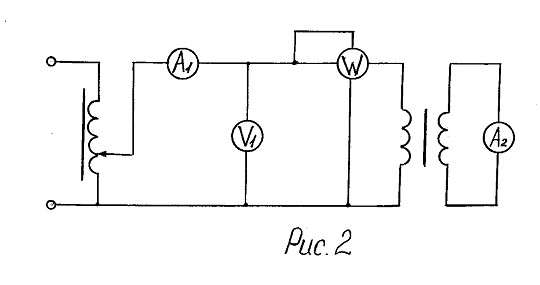

3.Собрать экспериментальную схему в соответствии с рис. 2 и провести опыт короткого замыкания трансформатора. При помощи автотрансформатора увеличивают подводимое к первичной обмотке напряжение от нуля до значения, при котором в обеих обмотках потекут номинальные токи. Показания приборов записываются в табл. 2.

Таблица 2


  Данные  измерений

  Данные  расчета

UК, В

I1К, А

РК, Вт

I2К, А

cosφК

UК,%

rК, Ом

xК, Ом

Расчетные соотношения определяются:

; ; ;  ;

4.На основании данных опытов холостого хода и короткого замыкания построить векторные диаграммы трансформатора, соответствующие данным режимам работы.

5.Рассчитать и построить кривую изменения КПД трансформатора в функции коэффициента нагрузки. Коэффициентом нагрузки называют отношение тока во вторичной обмотке трансформатора к ее номинальному току:

.

Задаваясь значениями коэффициента нагрузки трансформатора 0; 0,25; 0,5; 0,75; 1,0; 1,25, определяют значения КПД по формуле

  ,

где .

Коэффициент мощности трансформатора в номинальном режиме задается преподавателем. Если не задан, то его следует принять равным единице.

Вопросы для контроля и самопроверки

1. Какова конструкция силового трансформатора?

2. Какие параметры трансформатора определяются из опыта холостого хода?

3. Какие параметры трансформатора определяются из опыта короткого замыкания?

4.  Что называется напряжением  короткого замыкания?

5. На покрытие каких потерь трансформатора расходуется мощность, потребляемая из сети при опыте короткого замыкания?

6. Что такое «приведенный трансформатор» ?

7. Нарисуйте векторную диаграмму трансформатора при активно-индуктивной нагрузке.

8. Почему сердечник трансформатора выполняется из отдельных пластин?

9. Какие причины вызывают шум при работе трансформатора?

10. Каким образом трансформаторы защищают от перенапряжений?

11. Какой трансформатор называют грозоупорным?

12. Как защищают трансформатор от короткого замыкания?

Лабораторная работа № 2

ИССЛЕДОВАНИЕ ПАРАЛЛЕЛЬНОЙ РАБОТЫ

ТРАНСФОРМАТОРОВ

Цель работы - изучить условия и порядок включения трансформаторов на параллельную работу, исследовать работу. Исследовать распределение нагрузки между параллельно работающими трансформаторами.

Порядок выполнения работы

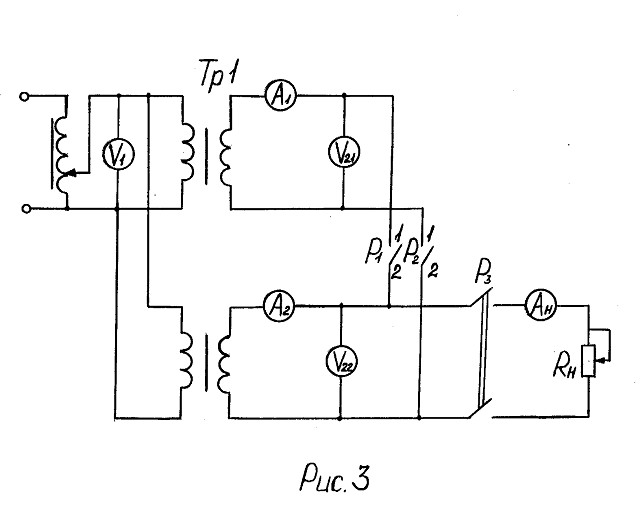

1.Ознакомиться с экспериментальным стендом, выписать паспортные данные трансформаторов и предварительно определить возможность их параллельной работы. Собрать схему в соответствии с рис. 3.

2. Выполнить опыт холостого хода для обоих трансформаторов. При этом рубильники ,, должны быть разомкнуты. Автотрансформатором на первичные обмотки трансформаторов подается номинальное напряжение, и регистрируются показания вольтметров, включенных во вторичные обмотки. Определяются значения коэффициентов трансформации

;  .

Сравнивая коэффициенты трансформации с их средним арифметическим значением, устанавливают возможность включения трансформаторов на параллельную работу. Коэффициенты трансформации не должны отличаться более, чем на 0,5 % от их среднего арифметического значения.

3. Выполнить опыт короткого замыкания для каждого из трансформаторов. Для этого поочередно замыкаются клеммы «1-1» и «2-2» и к первичной обмотке каждого трансформатора подводится пониженное напряжение, при котором в его вторичной обмотке потечет номинальный ток. При этом измеряется напряжение, подводимое к первичной обмотке. Определяется напряжение короткого замыкания каждого из трансформаторов:

;  .

Сравнивая значения и , устанавливают возможность включения трансформаторов на параллельную работу. Напряжения короткого замыкания не должны отличаться более, чем на 10 % от их среднего арифметического значения.

4. Если условия включения трансформаторов на параллельную работу выполняются, то замыкают рубильники ,, и подключают вторичные обмотки трансформаторов к общей нагрузке.
