Щелевой выход UPC-66

Бюллетень 20-70 / Декабрь 2002

Технические спецификации

Щелевой выход UPC-66

Применение

Щелевой выход Unico System UPC-66 специально разработан для тихого вывода воздуха под углом 90є в середине пустоты 2х4 каркасной стены. Подача воздуха может происходить от отрезка трубопровода сверху или снизу выходного комплекта. Также щелевой выход может быть использован в потолочном перекрытии. Это особенно полезно, когда структура потолочного перекрытия не позволяет установку стандартного круглого выхода минимального радиуса 6-дюймов (15 см) UPC-56B. В стандартном исполнении он поставляется с белой пластиковой декоративной пластиной, только ее и видно из жилого помещения, и которую можно покрасить для того, чтобы она подходила для любого интерьера.

Общие сведения

Щелевой выход Unico System изготовлен из литого алюминия. Он полностью изолирован при изготовлении. Пара поддерживающих брусков предназначены для облегчения установки в каркасе стены с расстоянием 14 и 24 дюйма (36 и 61 см ) от сторон. Отверстие выхода прямоугольной формы 1/2 х 8 дюймов (1.3 х 20.3 см). Декоративная пластинка похожа по оформлению на электрический переключатель и может быть использована для стен с каркасом толщиной от 3/8 до 3/4 дюйма (0.95 х 1.91 см).

Всегда используйте как минимум 6 выходов на тонну с максимальной производительностью 35 кубических футов в минуту. Для того, чтобы добиться лучших показателей по шуму, рассчитывайте на 30 кубических футов на выход и используйте с UPC-66 присоединенный к нему как минимум трехфутовый (0.9 м) подавитель шума UPC-26C.

При установке в стену UPC-66 должен быть расположен высоко, но как минимум на расстоянии в 5 дюймов (13 см) от потолка. При монтаже на потолочном перекрытии располагайте его как минимум на расстоянии в 4 дюйма (10 см) от прилегающей стены.

Проверить воздушный поток можно с помощью ТурбоМетра, расположенного в центре вывода. Используя "узлы", умножьте показания на 4, потом прибавьте 4. Например, если ТурбоМетр показывает 7 узлов, это следует интерпретировать как (7*4)+4=32 куб. фута в минуту. Для перевода показаний в узлах в кубические футы за минуту сотрите таблицу 1.

Установка

Новые конструкции: Выход UPC-66 с его прямоугольными щелевыми отверстиями идеален для новых конструкций, но может хорошо смотреться в почти любом интерьере. Выбрав расположение выхода, подсоедините к нему как минимум 3-футовый (0.9 м) трубопровод подавителя шума UPC-26C.

1.)        Сдвиньте изоляцию для того, чтобы освободить как минимум 2 дюйма (5 см) внутреннего сердечника.

2.)        Задвиньте сердечник как можно дальше в 2-дюймовый соединительный элемент UPC-66. Зафиксируйте с помощью хомута UPC-53 с использованием щипцов (UPC-54).

3.)        Натяните изоляцию и внешний кожух на сердечник трубопровода и задвиньте под плоское кольцо.

4.)        Зафиксируйте внешний кожух на плоском кольце с помощью алюминиевой ленты UL-181A.

(стр. 30)

Бюллетень 20-70 – Страница 2

Если ответвление трубопровода имеет длину 12 футов (3.7 м) или меньше, он весь может состоять из рукава подавителя  звука. Для участков больше чем 12-футовой (3.7 м) длины используйте трехфутовый (0.9 м) подавляющий звук рукав, остаток участка представляет из себя отрезок трубопровода UPC-25 с алюминиевым сердечником.

Предупреждение: любые разрывы или отверстия в покрытии UPC-26C приведут к вытеканию воздуха в стенной нише. Убедитесь в отсутствии вытекания перед установкой стены сухой кладки.

На рисунке 1 показана типовая установка с подачей воздуха снизу. Установите один или два поддерживающих бруска в щелевидном канале на задней стороне монтажной пластины. Расположите бруски так, чтобы они прилегали к сторонам корпуса стены, и надежно закрепите так, чтобы после установки монтажная пластина плотно прилегала к задней стороне стены сухой кладки.

Выходная насадка весит 2 фунта (0.9 кг), потому она имеет тенденцию к сползанию вниз. Используйте другой набор поддерживающих брусков для того, чтобы они играли роль стопоров в месте расположения плоского кольца. Расположите бруски так, чтобы выход после установки ровно располагался относительно стены.

Во внутренней стене прорежьте отверстия, на 0.25 дюймов (0.64 см) больше по размеру, чем выход. Потом установите декоративную пластину с помощью винтов. Декоративная пластина и выходная насадка составляют со стеной "сандвич". При необходимости покрасьте пластину.

Существующие конструкции: большинство шагов по установке выходных насадок в новых  конструкциях применимы и в этом случае. Единственное существенное отличие состоит в том, что для установки выходной насадки прорезать отверстие придется в существующей стене. Это можно сделать двумя способами.

Первый способ состоит в том, что прорезается достаточно большое отверстие для монтажа выхода и поддерживающих брусков, вставленных в щелевидный канал монтажной пластины. В этом случае отверстие должно быть по ширине как расстояние между сторонами каркаса стены, так чтобы гвозди фиксирующих брусков могли быть прибиты к стойкам на каждом конце. Это также облегчит позднее заделывание стены, так что стена сухой кладки может быть прикреплена к стойкам.

Другой способ состоит в том, что прорезается отверстие только по ширине UPC-66 или 9.75 дюйма (24 см), благодаря чему на стену сухой кладки надо наложить меньшую по размерам заплату, но при этом не существует опоры для стены сухой кладки по сторонам отверстия.

В любом из случаев нет необходимости в том, чтобы высота отверстия была равна полной высоте выхода UPC-66, которая равняется 10.5 дюймов (27 см). Соединительный конец трубы может быть частично задвинут под существующую часть стены сухой кладки после того, как к нему будет присоединен соединительный конец рукава. Высота отверстия, позволяющая проводить установку, примерно 5 дюймов (13 см). При использовании второго метода, когда UPC-66 установлен в отверстие 9.75 х 5 дюймов (24 х 13 см) и опущен под стену на соединительный конец трубопровода, он может быть потом поднят вверх так, что монтажная пластина под стеной оказывается сверху (при монтаже с подачей воздуха снизу). Для того, чтобы для декоративной пластины было достаточно места, сдвиньте ее вдоль литой насадки  выхода перед тем, как двигать его вверх в отверстие в стене. Убедитесь, что отверстие в стене сухой кладки прорезано там, где располагается щелевая выходная насадка.

Для того, чтобы временно зафиксировать UPC-66 до того, как заделаете отверстие в стене сухой кладки, используйте трубопроводную ленту или иной подходящий обвязочный материал, посередине UPC-66, для того, чтобы прижать его к задней стороне пространства в корпусе стены.

Заделайте стену сухой кладки, оставив отверстие 1.25 х 8.75 дюйма (3.2 х 22.2 см) для декоративной пластины  выхода.

Можно также прорезать отверстие с задней стороны стены, а в передней проделать только проем 1.25 х 8.75 дюйма (3.2 х 22.2 см), декоративная пластина может использоваться для фиксации выходной насадки в стене без использования фиксирующих брусков.

Потолочная установка: При использовании выходной насадки в существующем потолочном перекрытии, сделайте монтажное отверстие 1.25 х 8.75 дюйма (3.2 х 22.2 см), которое находится на расстоянии не меньше 4 дюймов (10 см) и параллельно прилегающей стене. Отрезок трубопровода, который  присоединяется к UPC-66, должен быть параллельно относительно стропил чердака, для того, чтобы не допустить резких поворотов воздуховода возле выхода; если позволяет пространство, радиус искривления присоединенного к насадке трубопровода должен быть как минимум 6 дюймов (15 см) или даже больше (смотрите рисунок 4).

Если отверстие 1.25 х 8.75 дюйма (3.2 х 22.2 см) прорезано в потолочном перекрытии, щелевой выход удерживается на месте с помощью установки декоративной пластины на монтажную пластину выхода, что выглядит как "сандвич".  Для неровных потолков следует раздвинуть фиксационные бруски почти до ширины облицовочной плитки. Используйте подвесы плитки для поддержки фиксирующих брусков.

(стр. 31)

Бюллетень 20-70 – Страница 3

Узлы	Воздушный поток через щелевую выходную насадку, куб. футы в минуту (л/с)
4.00	20 (9.4)
4.25	21 (9.9)
4.50	22 (10.4)
4.75	23 (10.9)
5.00	24 (11.3)
5.25	25 (11.8)
5.50	26 (12.3)
5.75	27 (12.7)
6.00	28 (13.2)
6.25	29 (13.7)
6.50	30 (14.2)
6.75	31 (14.6)
7.00	32 (15.1)
7.25	33 (15.6)
7.50	34 (16.0)
7.75	35 (16.5)
8.00	36 (17.0)
8.25	37 (17.5)
8.50	38 (17.9)
8.75	39 (18.4)
9.00	40 (18.9)

Таблица 1. Таблица перевода между куб. футами и узлами для щелевой выходной насадки

Узлы	Воздушный поток через щелевую выходную насадку, куб. футы в минуту (л/с)
10.0	20 (9.4)
10.5	21 (9.9)
11.0	22 (10.4)
11.5	23 (10.9)
12.0	24 (11.3)
12.5	25 (11.8)
13.0	26 (12.3)
13.5	27 (12.7)
14.0	28 (13.2)
14.5	29 (13.7)
15.0	30 (14.2)
15.5	31 (14.6)
16.0	32 (15.1)
16.5	33 (15.6)
17.0	34 (16.0)
17.5	35 (16.5)
18.0	36 (17.0)
18.5	37 (17.5)
19.0	38 (17.9)
19.5	39 (18.4)
20.0	40 (18.9)

Таблица 2. Таблица перевода между куб. футами и узлами для круглой выходной насадки

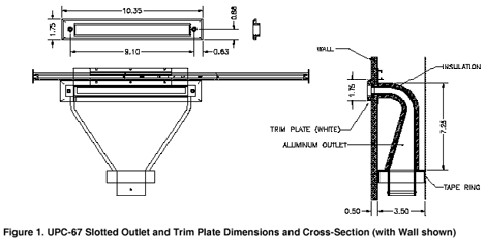

(1)-Алюминиевый выход; (2)-Декоративная пластина (белая); (3)-Плоское кольцо; (4)-Стена; (5)-Изоляция.

Рисунок 1. Щелевой выход и декоративная пластина, размеры и поперечное сечение (показано стену).

Замечание: Спецификации, номиналы, размеры могут быть изменены без предупреждения.

Рисунок 2. Типовая установка в стене

(1)-Прорезанное отверстие; (2)-Лента UL 181A; (3)-Рукав UPC-26C.

Рисунок 3. Прорезанное отверстие в существующей стене.

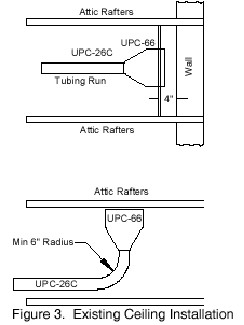

(1)-Стропила чердака; (2)-Участок трубопровода; (3)-Стена; (4)-Стропила чердака; (5)-Минимальный радиус 6 дюймов.

Рисунок 4. Установка в существующий потолок
