Инструкция по установке бортового компьютера RI – 500
на а/м ГАЗ – 3302 ( ЭБУ – МИКАС 11)
1.При проведении электромонтажных работ на а/м рекомендуется отключить клеммы от аккумулятора для предупреждения замыканий.
2.Извлечь заводские заглушки из панели.

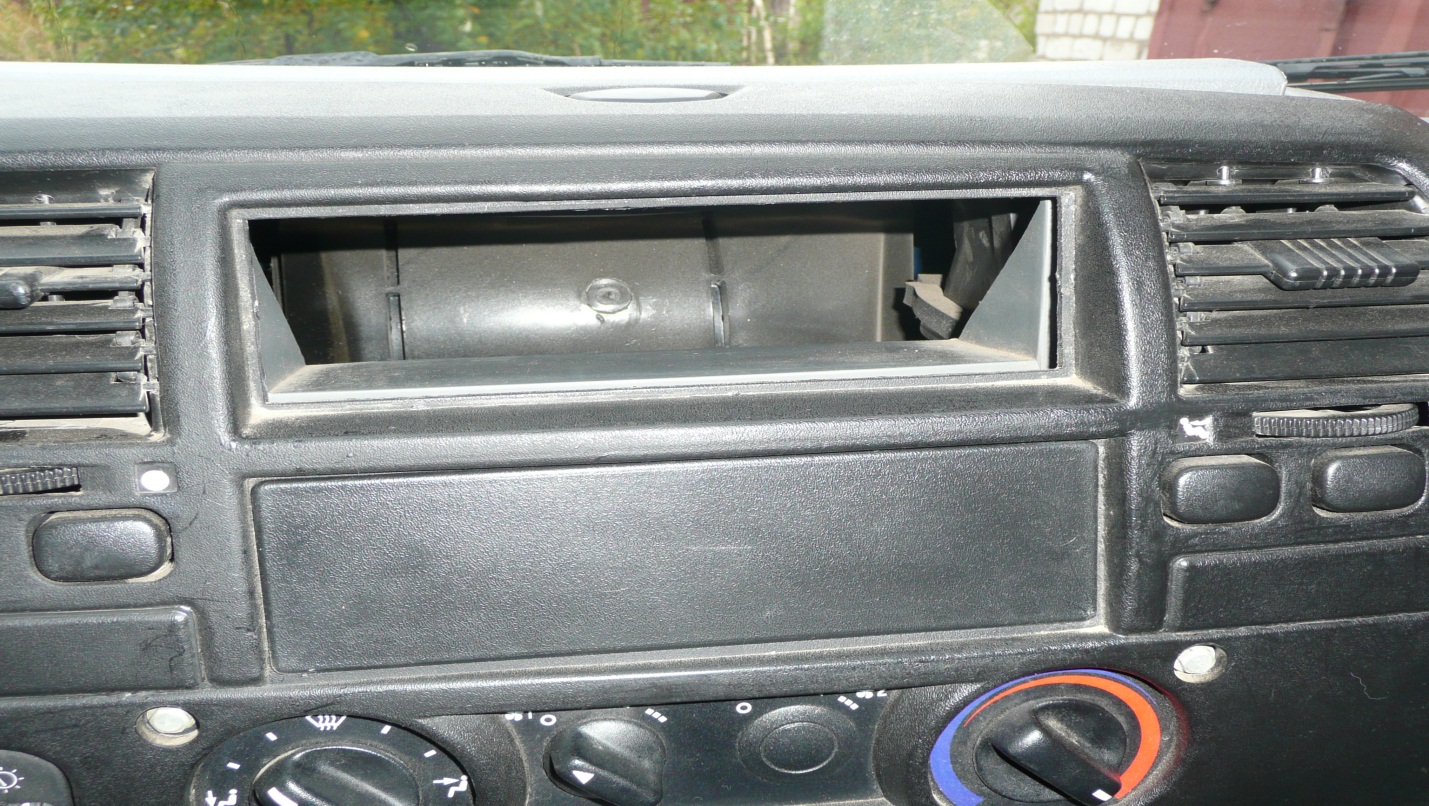

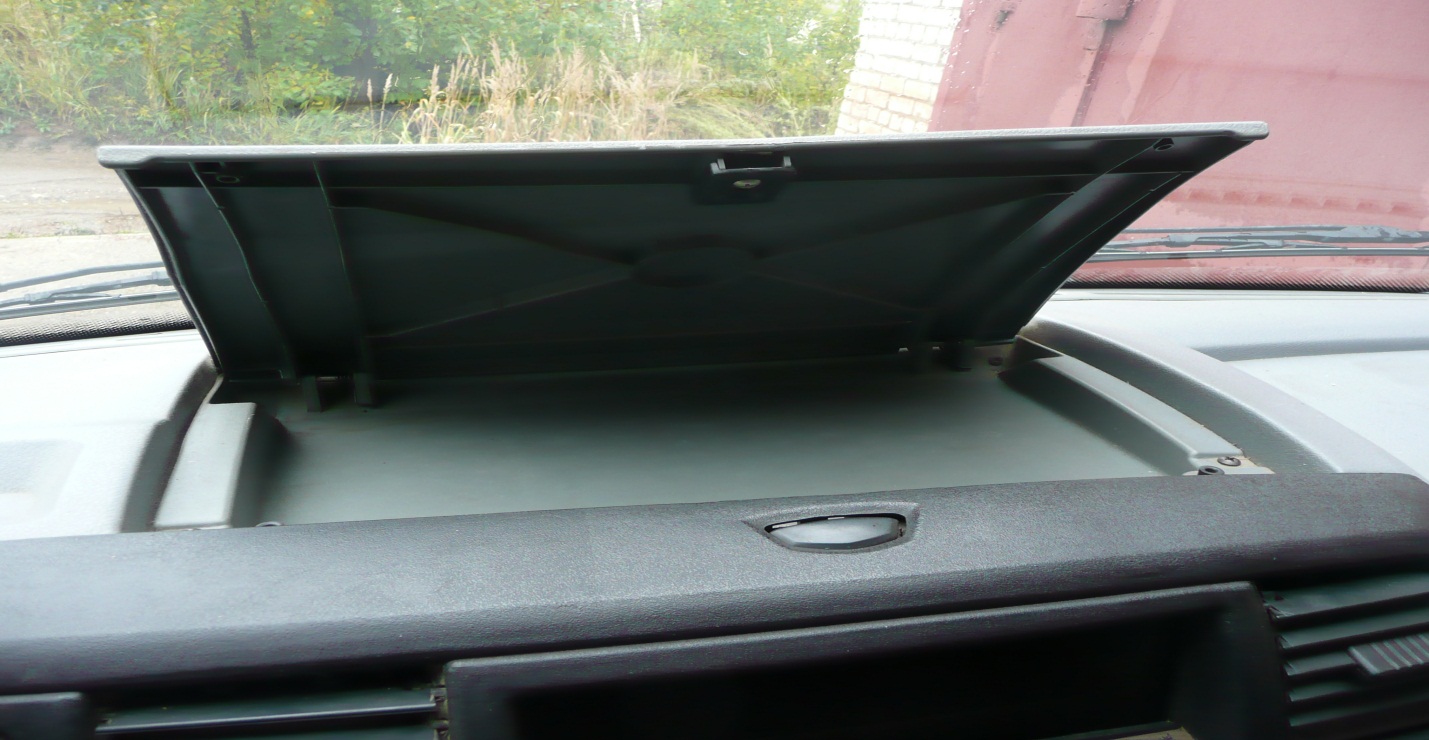

3.Открутить 4 самореза крепления бардачка и извлечь корпус бардачка
(убирается для удобства прокладки монтажного провода).

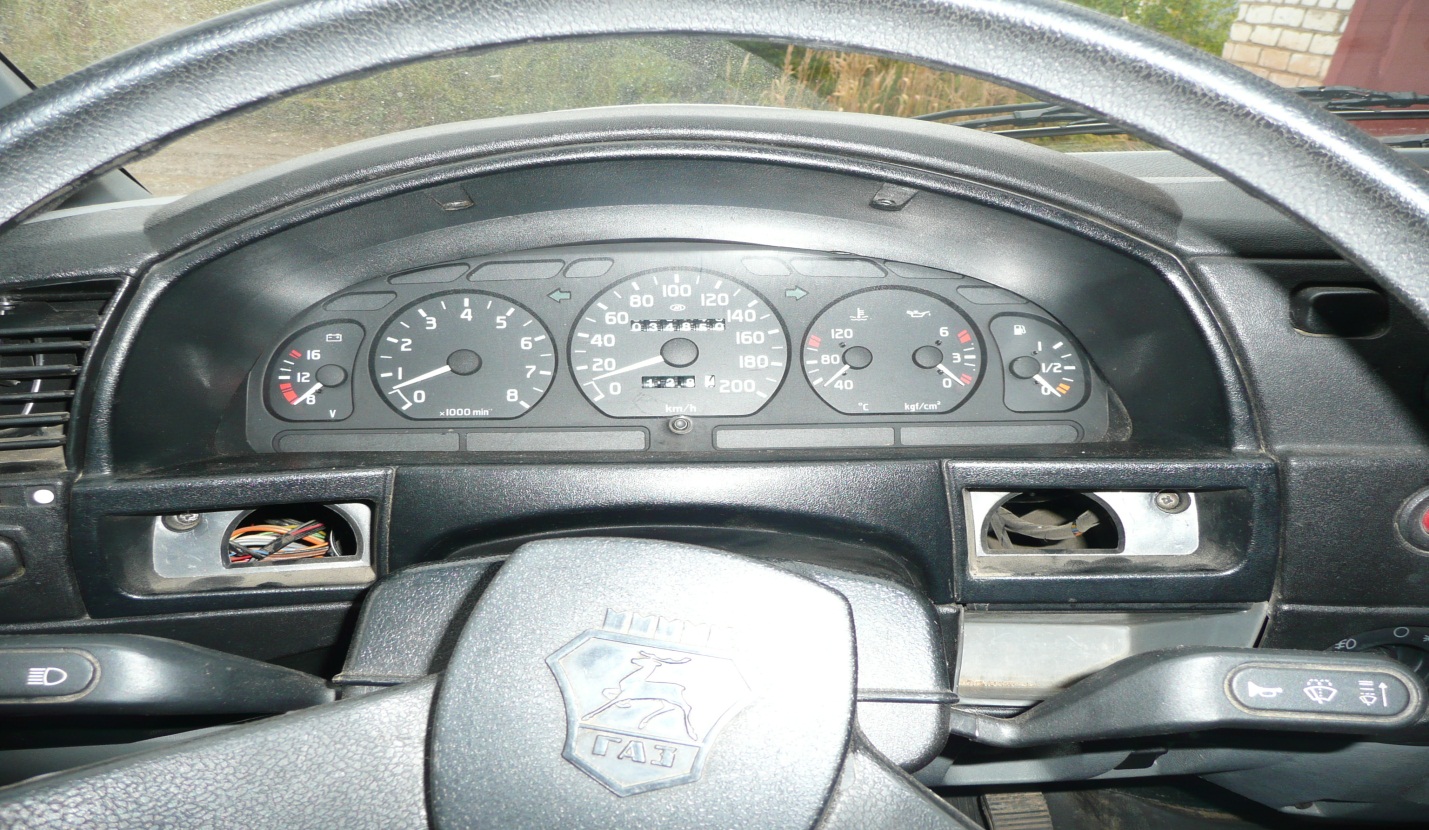

4.Достаем заглушки и откручиваем 4 самореза крепления рамки приборной панели.
5.Откручиваем 4 самореза крепления приборной панели и отсоединив 4 разъема (ХR1-ХR4) проводки, извлекаем панель приборов.

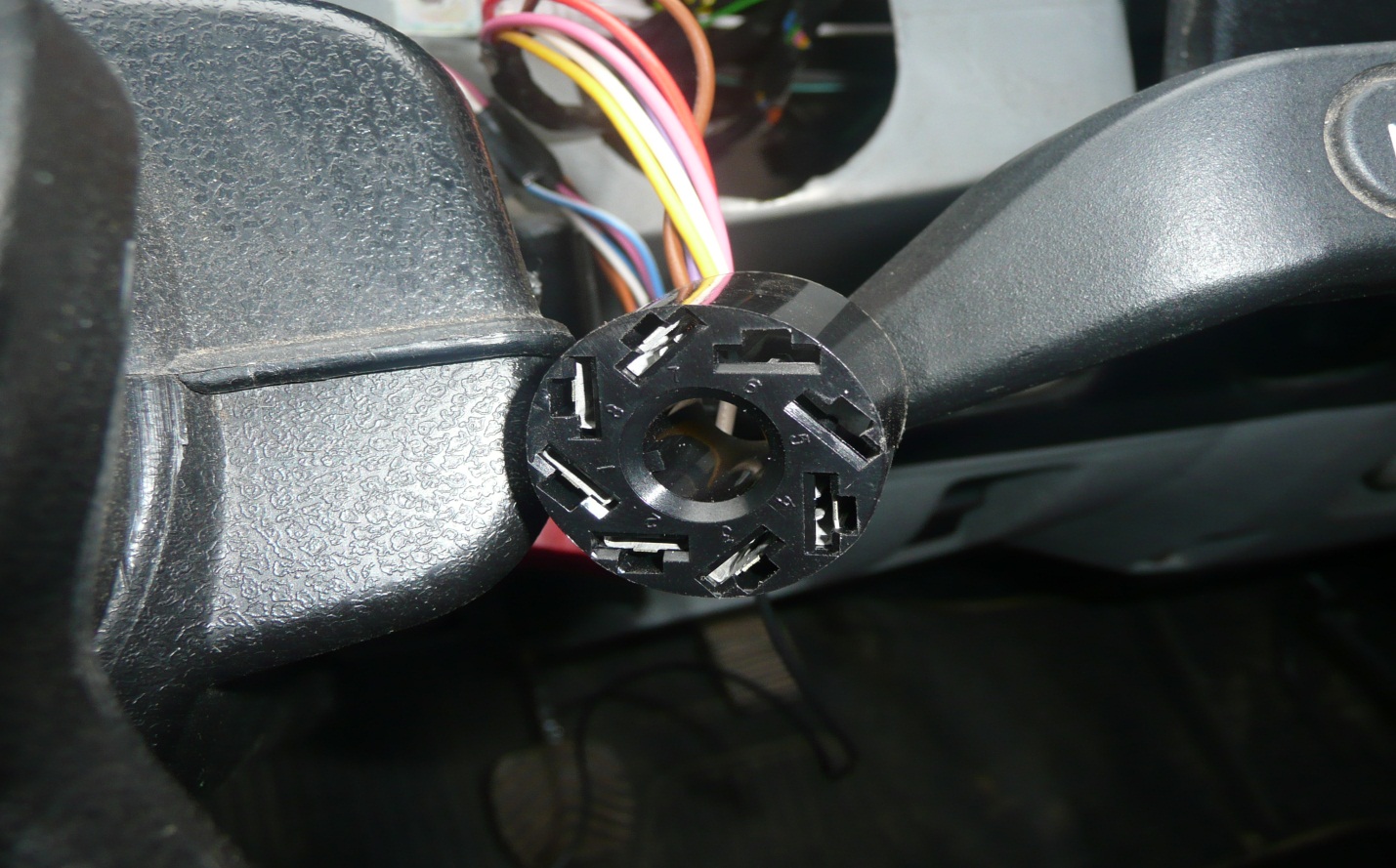

6.Отсоединяем штеккер от кнопки аварийной сигнализации.

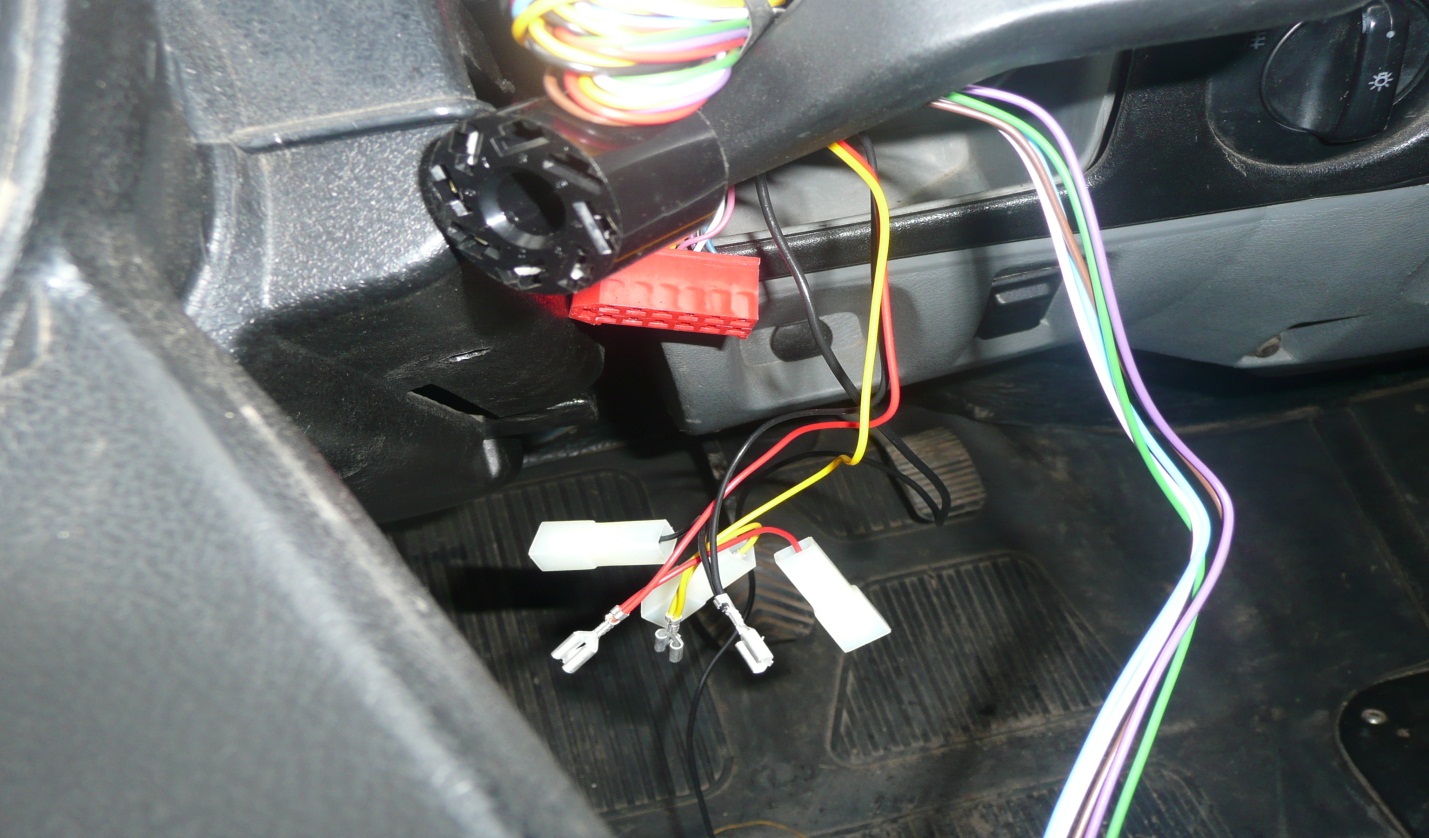

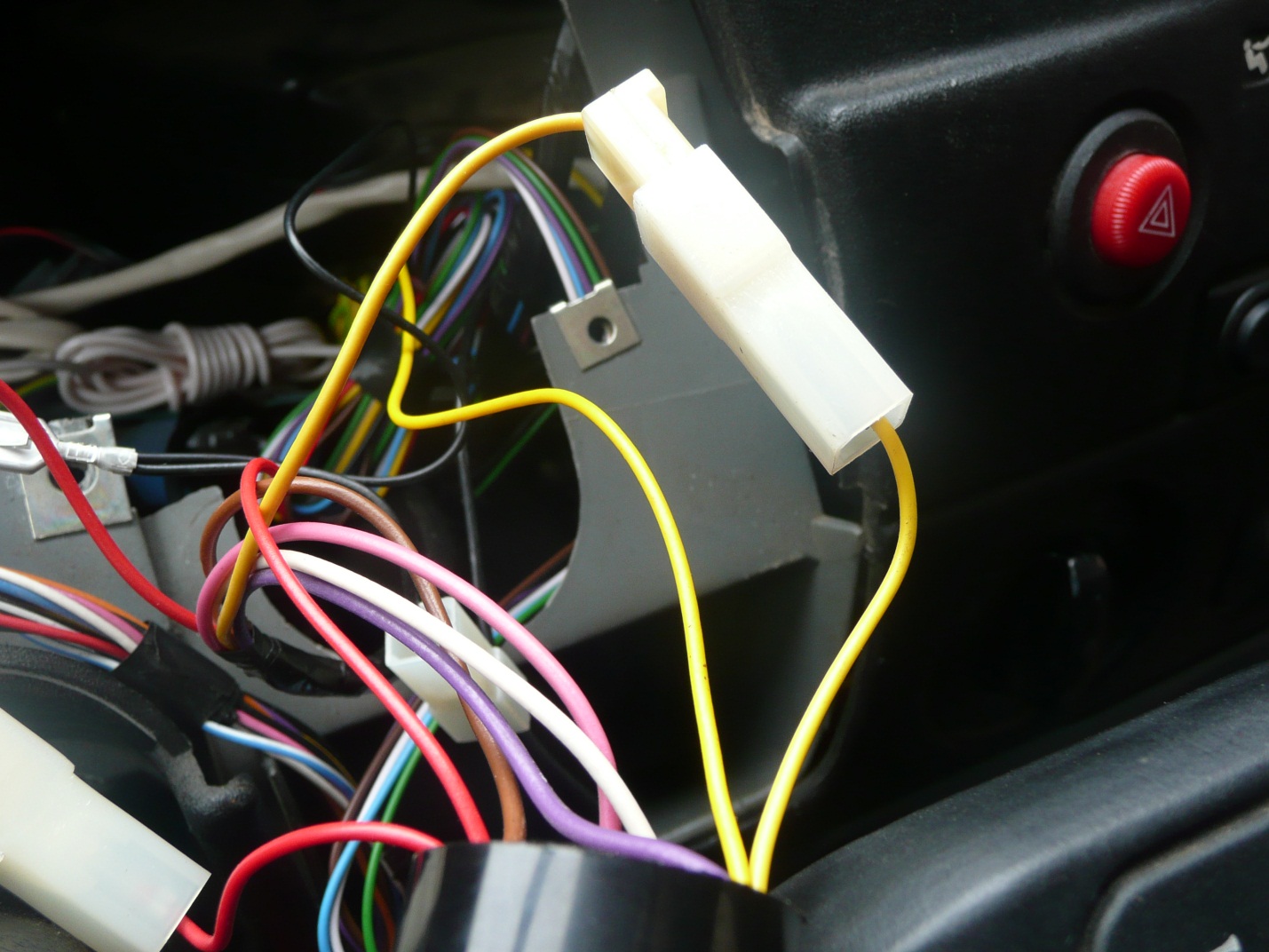

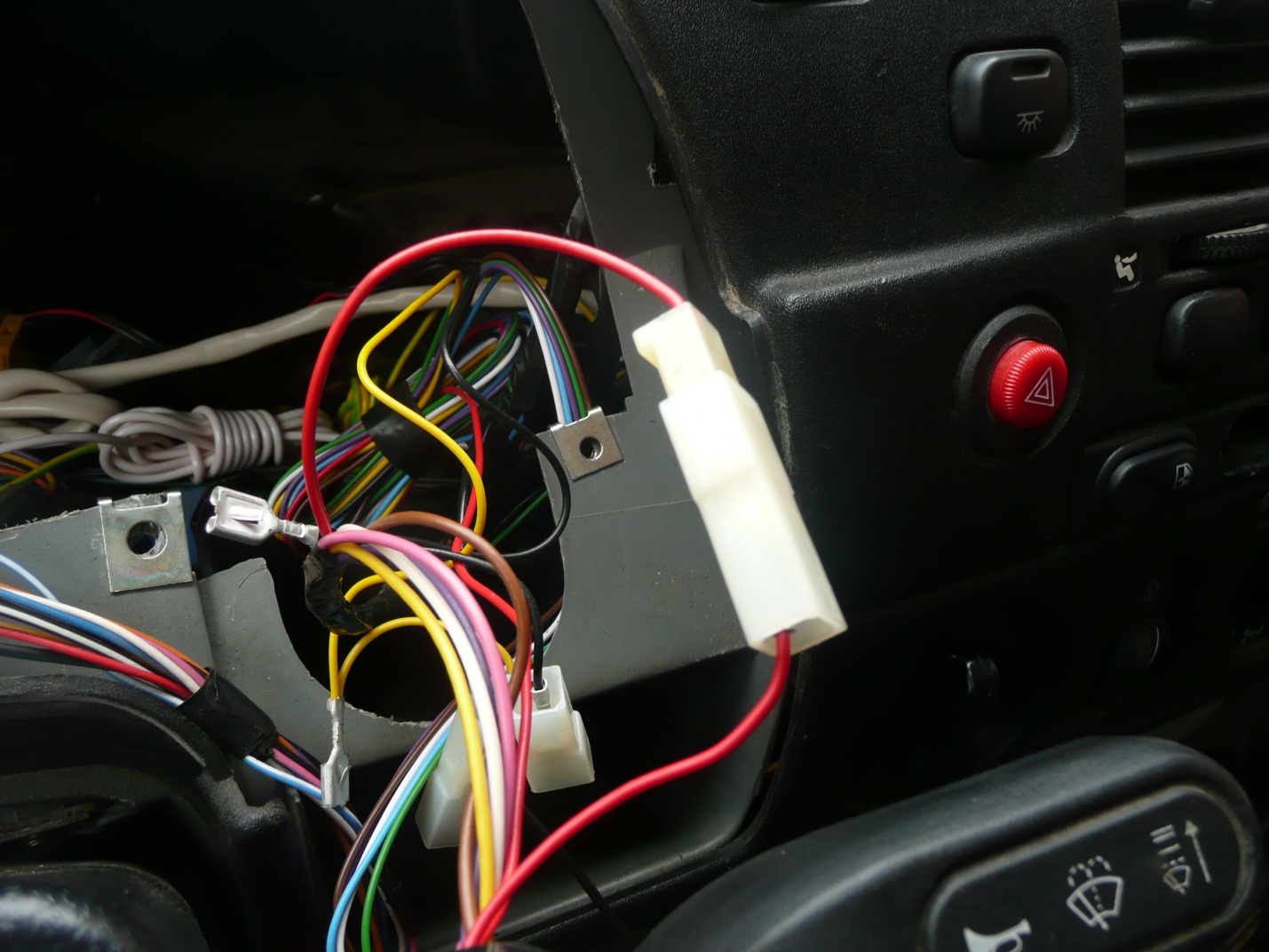

7.Прокладываем провода и соединяем красный провод к + колодки аварийной кнопки ( клемма № 8), желтый провод к клемме №2, черный провод к массе - , используя переходные клеммы жгута проводов и пластиковые изоляторы.

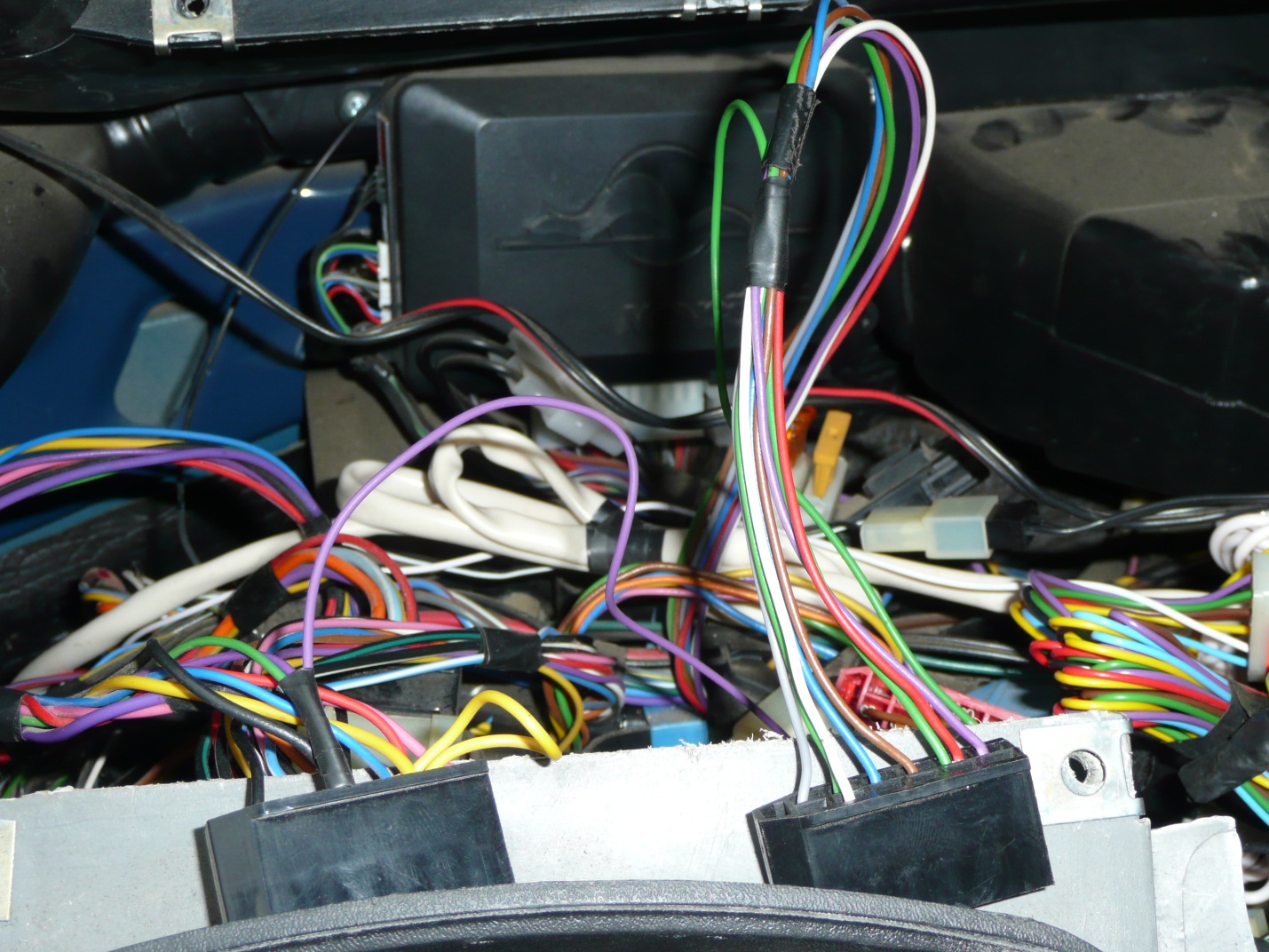

8.Соединяем зеленый провод жгута с клеммой датчика скорости в разъеме ХR1, фиолетовый провод жгута с клеммой датчика уровня топлива в разъеме ХR3, коричневый провод с проводом габаритов у центрального переключателя света.

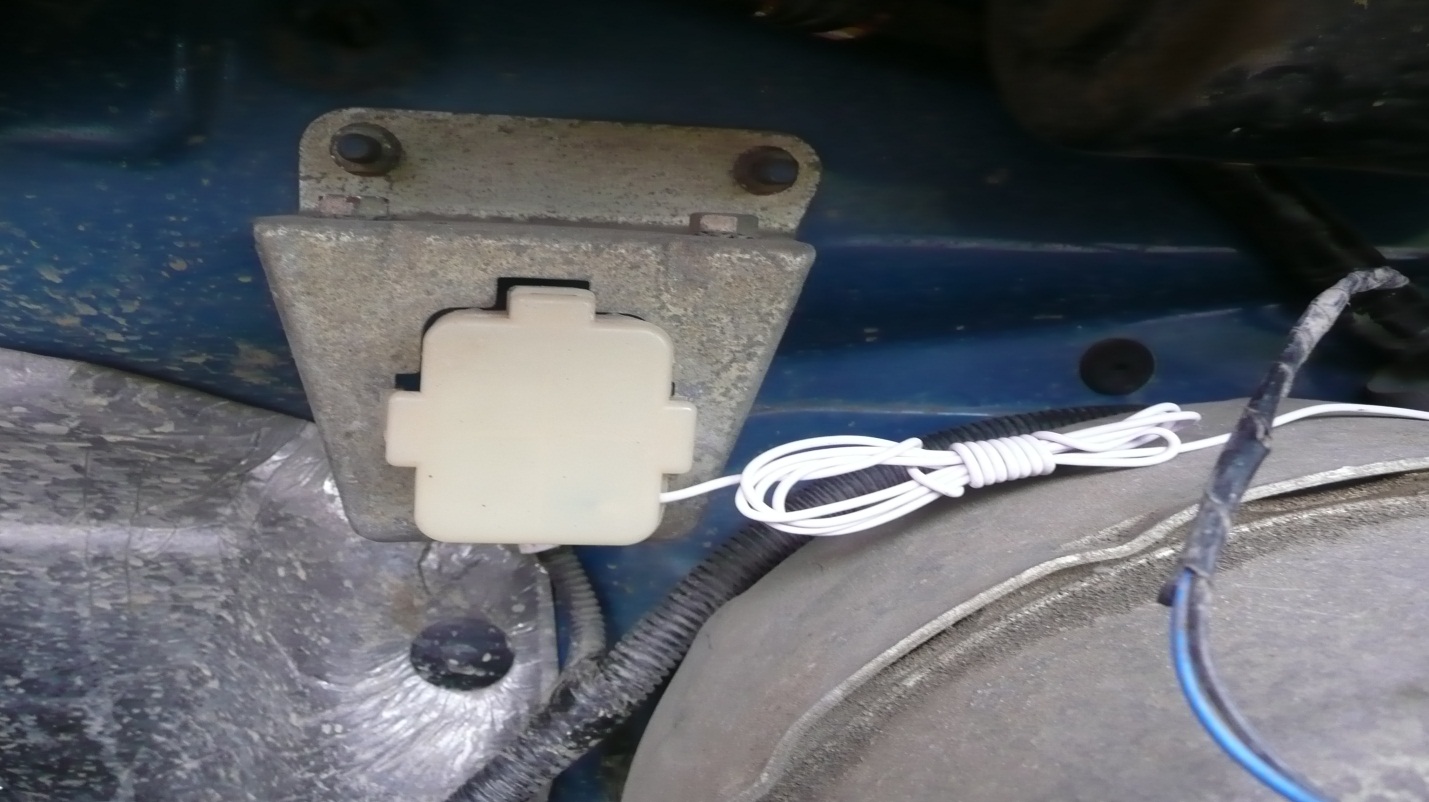

9. Соединяем белый провод жгута с клеммой диагностической колодки.

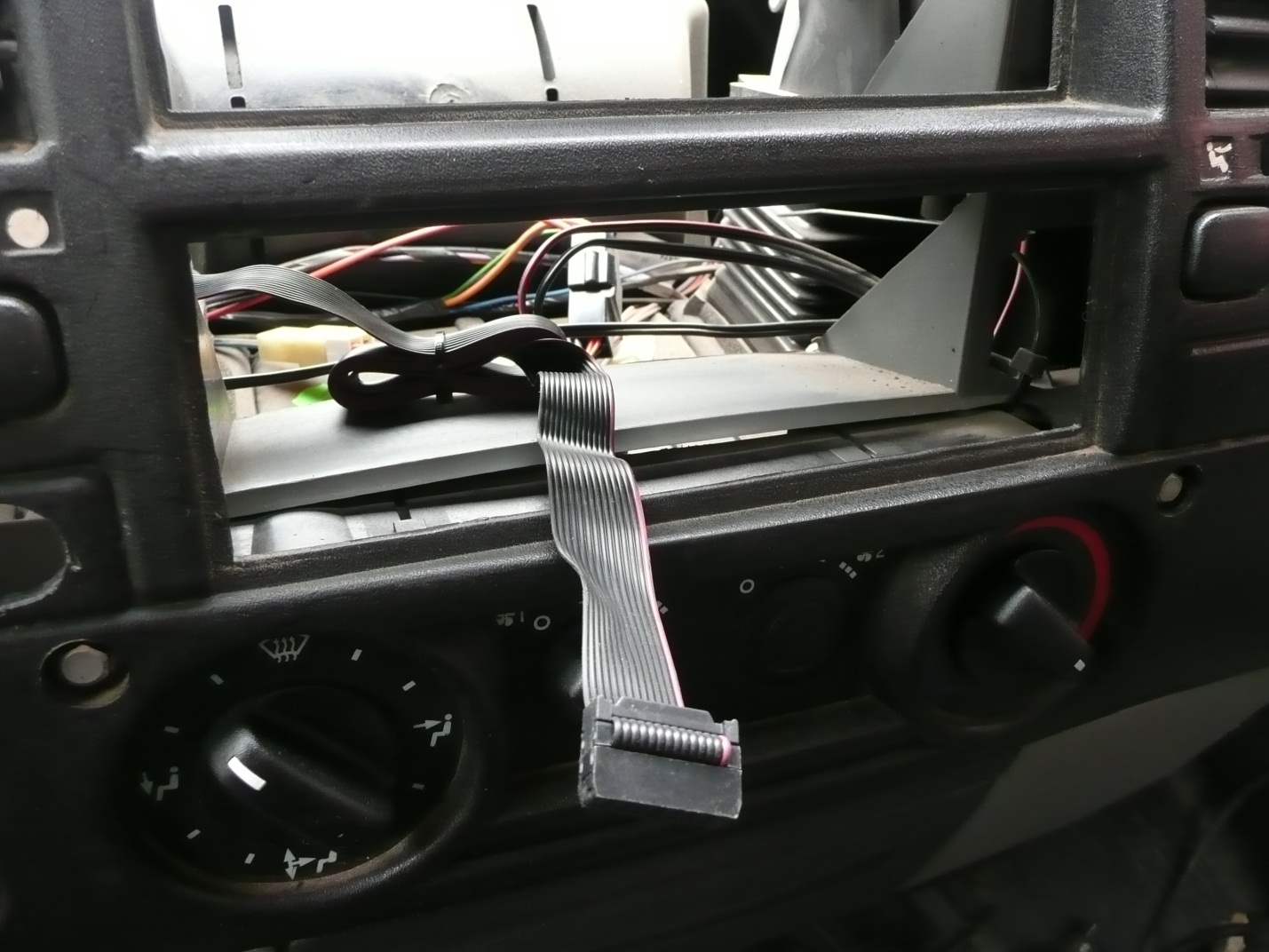

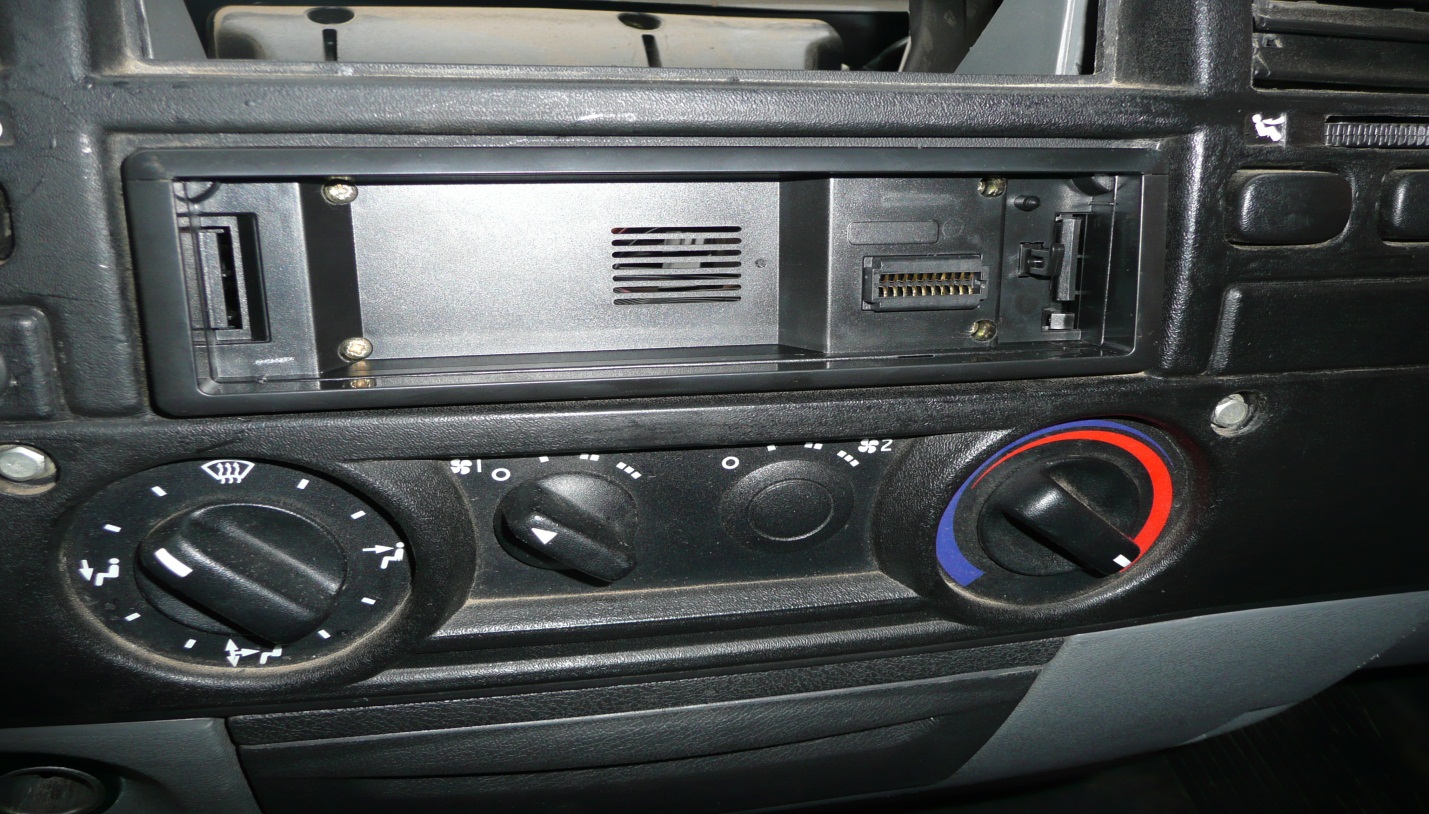

10.Прокладываем жгут RI – 500 , прикрепляем к плате и закрепляем в монтажном окне панели.

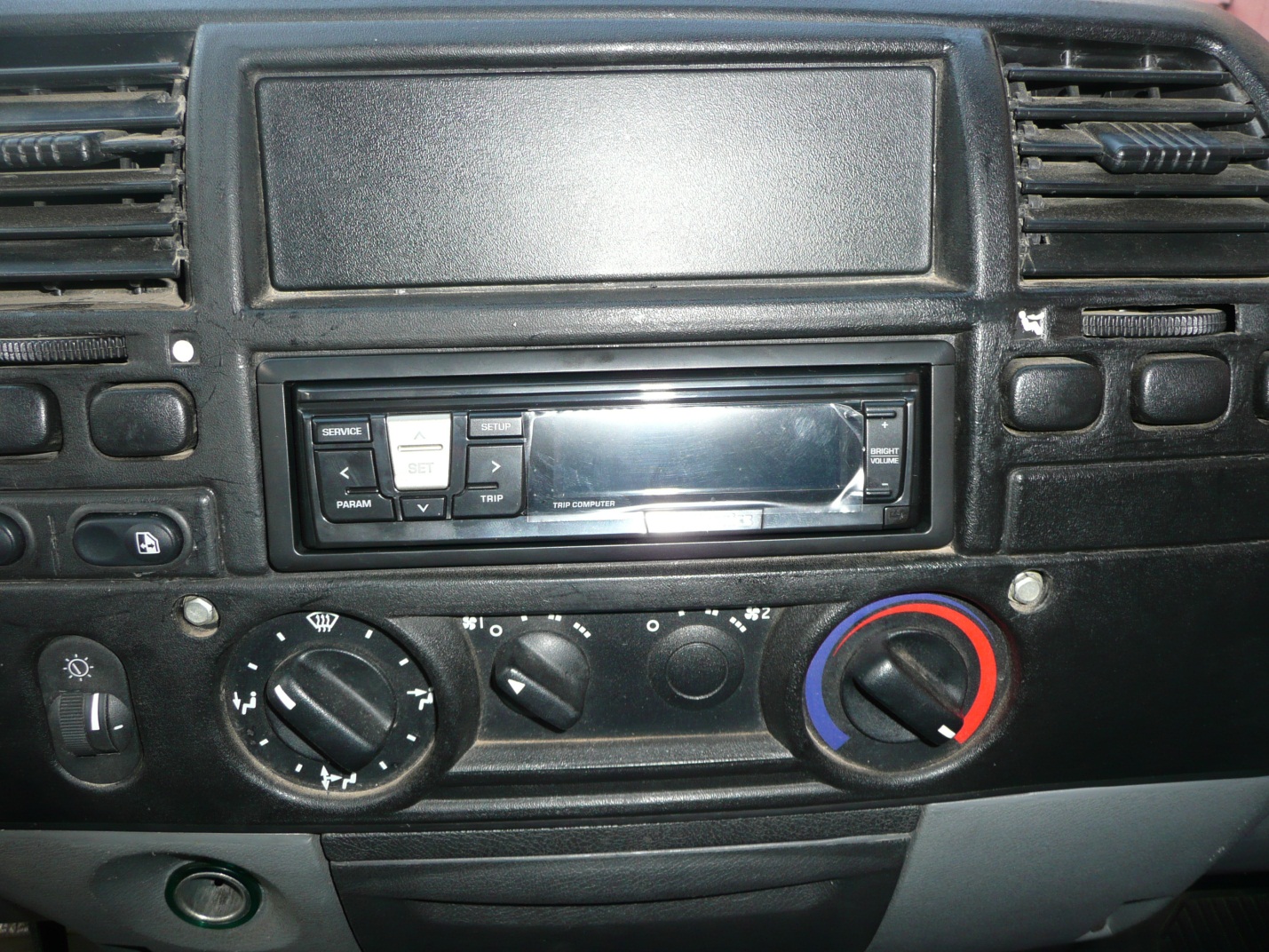

11.Вставляем съемную панель RI – 500 на место.
12.Снятые части панели устанавливаем на место в обратной последовательности. Присоединяем клеммы АКБ на место. Бортовой компьютер RI – 500 готов к работе.
