Задачи

Определите расчетную несущую способность конструкции из условий смятия? Древесина – лиственница европейская, 2-й сорт

Определите расчетную несущую способность конструкции из условий смятия? Древесина – ель, 2-й сорт

Определите вертикальное перемещение левого конца балки?

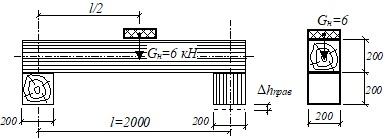

Определите вертикальное перемещение правой опоры балки?

Определите расчетную несущую способность центрально-растянутого деревянного элемента? Древесина – кедр сибирский, 1-й сорт

Определите расчетную несущую способность центрально-сжатого деревянного элемента? Древесина – кедр сибирский, 2-й сорт

Определите расчетную несущую способность центрально-сжатого деревянного элемента? Древесина – кедр сибирский, 2-й сорт

Определите расчетную несущую способность центрально-сжатого деревянного элемента? Древесина – сосна, 2-й сорт

Определите расчетную несущую способность центрально-сжатого деревянного элемента? Древесина – сосновые брусья, 2-й сорт

Конструкция рассчитана (в плоскости рамы) на расчетную погонную нагрузку q=50 кН/м. Металлический ригель может выдержать q=100 кН/м. Требуется дать предложение по усилению деревянных стоек под эту нагрузку (q=100 кН/м).

Определите расчетную несущую способность центрально-сжатых деревянных стоек? Древесина – сосновые брусья 200х200, 2-й сорт

Определите расчетную несущую способность конструкции? Древесина – пиломатериалы из сосны, 1-й сорт.

Определите расчетную несущую способность распорки котлована? Распорка из сосны, 2-й сорт. Диаметр распорки d=240. Распорка упирается в стойки ограждения из лиственницы, 1-й сорт. Сечение стоек 200х200.

Требуется дать заключение о соответствии размеров обрешетки из сосновых брусков 2-го сорта заданной нагрузке : постоянная нагрузка – 0,17 кН/м2, γf=1,2 снеговая нагрузка – 1 кН/м2, γf=1,6 Шаг стропил 1,4 м.

Определите расчетную несущую способность настила из сосновых досок 3-го сорта? γf=1,2.

Определите расчетную несущую способность настила из сосновых досок 3-го сорта? Зазоры между досками – 30 мм. γf=1,2.

Какую расчетную нагрузку по условиям прочности выдержит дощатоклееная балка? Во внешних слоях применены сосновые доски 1-го сорта, в средних слоях – 2-го сорта.

Определите расчетную несущую способность прогона по прочности? Шаг ферм 4м. Прогон из бруса 150х150. Древесина – сосна 2-й сорт.

Определите расчетную несущую способность прогона? Шаг ферм 6м. Прогон из бруса 200х200. Древесина – сосна 2-й сорт. γf=1,3. Скатная составляющая нагрузки воспринимается щитами настила.

На схеме приведена конструкция для крепления подвесного крана. Определите допустимую расчетную крановую нагрузку? Балка из бруса 200х200. Древесина – сосна 2-й сорт.

Определите расчетную несущую способность сосновых досок щитов кровли? Сечение досок настила 100х19. γf=1,3 (для постоянной+снеговой).

Требуется дать заключение – выдержит ли заданная конструкция приложенную расчетную нагрузку? Балка клееная из сосновых досок первого сорта.

Требуется дать заключение – выдержит ли данный элемент приложенную расчетную нагрузку? Балка клееная из сосновых досок второго сорта.

Требуется дать заключение – выдержит ли заданная конструкция приложенную расчетную нагрузку? Балка клееная из сосновых досок первого сорта.

Требуется дать заключение – выдержит ли заданная конструкция приложенную расчетную нагрузку? Балка клееная из сосновых досок второго сорта.

Требуется дать заключение – выдержит ли клееная стойка из сосновых досок второго сорта приложенную расчетную нагрузку?

Какую расчетную нагрузку выдержит дощатоклееная балка по 2-ой группе предельных состояний? γf=1,2.

Какую расчетную нагрузку выдержит дощатоклееная балка по 2-ой группе предельных состояний? γf=1,3.

Определите расчетную несущую способность прогона по жесткости? Шаг ферм 4м. Прогон из бруса 150х150. Древесина – сосна 2-й сорт. γf=1,3

Определите расчетную несущую способность прогона по жесткости? Шаг ферм 4м. Прогон из бруса 150х150. Древесина – сосна 2-й сорт. γf=1,3. Скатная составляющая нагрузки воспринимается настилом кровли.

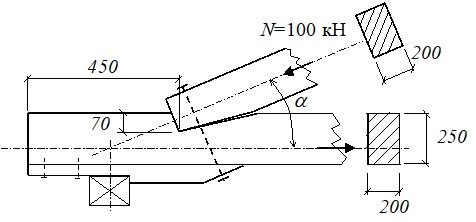

Требуется определить, выдержит ли заданную нагрузку опорный узел фермы по скалыванию в месте опирания верхнего пояса на нижний? Sinα=0.371; Cosα=0,928. Пиломатериалы из сосны 2-го сорта.

Требуется определить, выдержит ли заданную нагрузку опорный узел фермы по смятию в месте опирания верхнего пояса на нижний? Sinα=0.371; Cosα=0,928. Пиломатериалы из сосны 2-го сорта.

Требуется определить, выдержит ли заданную нагрузку нижний пояс фермы? Sinα=0.371; Cosα=0,928. Пиломатериалы из сосны 2-го сорта.

Требуется определить необходимый диаметр стального болта крепления связи к стойке? Пиломатериалы из сосны.

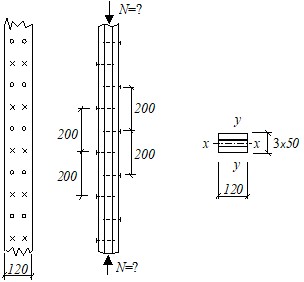

Требуется определить продольную сжимающую силу, которую выдержит стойка из пакета сосновых досок 2-го сорта? Расчетная длина стойки 3,5 м. Соединение на гвоздях диаметром 5 мм и длиной 120 мм.

Определить, какую расчетную нагрузку выдержит болт? Диаметр стального болта 22 мм.

Какое расчетное усилие выдержит стык? Пиломатериалы из пихты 1-го сорта. Стыкуемый элемент – брус 200х100 мм, накладки – 200х50 мм. Нагели стальные диаметром 12 мм.

Какое расчетное усилие выдержат нагели растянутого стыка? Пиломатериалы из лиственницы сибирской 1-го сорта. Стыкуемый элемент – брус 175х225 мм, накладки – 100х225 мм. Нагели стальные диаметром 18 мм.

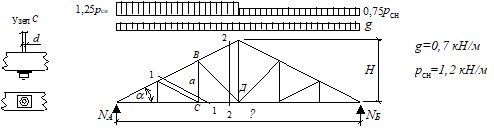

Подобрать диаметр подвески из круглой стали и размеры квадратной шайбы. Пролет фермы 12 м. Шаг ферм 3 м. Sinα=0.372; Cosα=0,928; tgα=0,4.

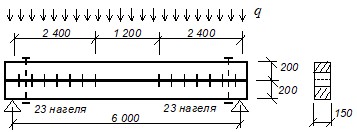

Какую расчетную равномерно распределенную нагрузку выдержит балка? Нагели дубовые 150х58х12 мм. Общее число нагелей – 46 штук. Расстояние между смежными нагелями 110 мм.
