Инструкция по установке

комплекта защитно-декоративных аксессуаров

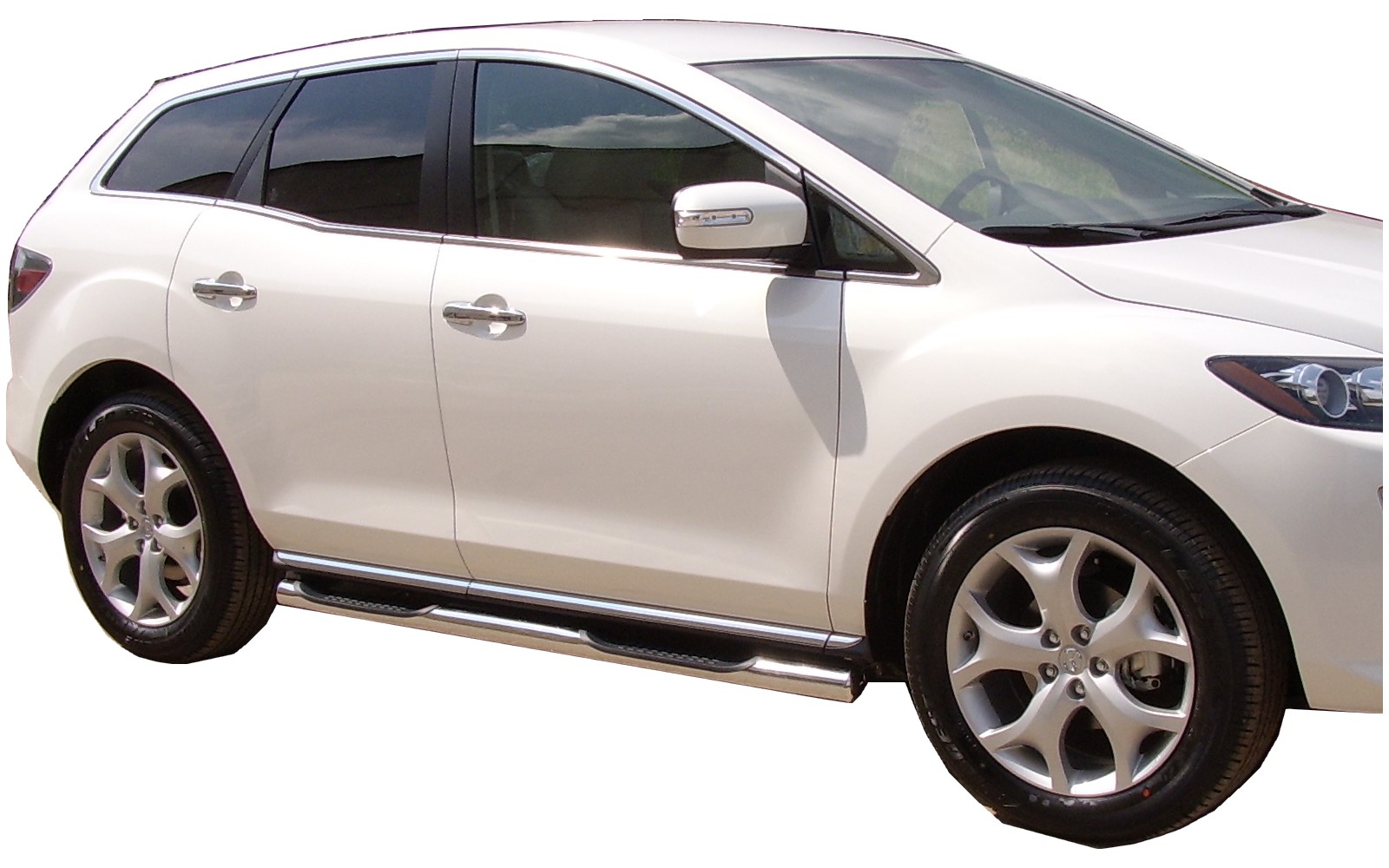

Пороги с проступью d76 (компл 2шт)

Для MAZDA CX-7

MACX.81.1111



Время установки

45

мин.

Время демонтажа

45

мин.

Масса

18,9

кг

Гарантия

12

месяцев





Уважаемый Покупатель!

Мы благодарим Вас

за приобретение нашей продукции

Для успешной установки аксессуара Вам понадобится:

1.

Ключ рожковый 13

2.

Головка 13, 17, 19 с воротком

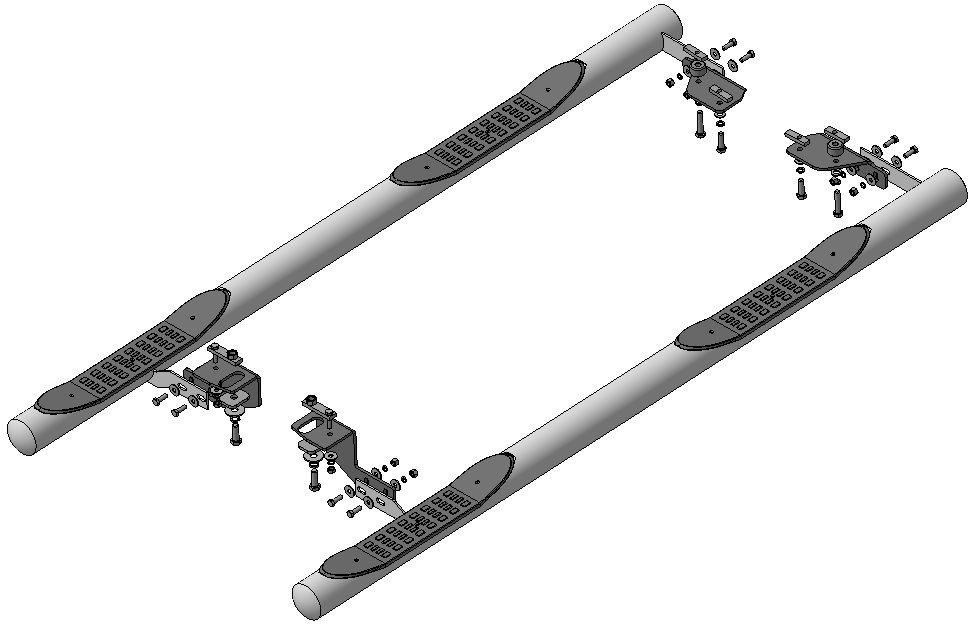

Монтажный комплект:

1

Порог, 2шт.

2

Кронштейн передний (прав., лев.), 2шт.

3

Кронштейн задний (прав., лев.), 2шт.


4

Закладная пластина, 4шт.

5

Закладной болт, 2шт.

6

Втулка, 2шт.

7

Шайба, 2шт.


Крепеж:

8

Болт М8х25

8шт.

9

Болт М10х35

2шт.

10

Болт М10х50

2шт.

11

Болт М12х40

2шт.

12

Гайка М8

10шт.

13

Шайба 8 (кузов)

18шт.

14

Шайба 10

4шт.

15

Шайба 12

2шт.


16

Гровер 8

10шт.

17

Гровер 10

4шт.

18

Гровер 12

2шт.

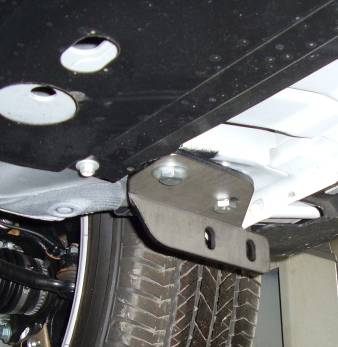

Шаг 1

Вложить в окна на передней части днища автомобиля закладные поз.4

Установить кронштейны поз.2 на закладные, закрепить крепежом поз.9, 10, 14 и 17  со втулками поз.6.

Инструмент: Голова 17 с воротком.

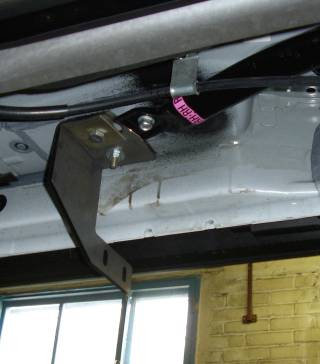

Шаг 2

Вложить в окна на задней части днища автомобиля закладные поз.5

Установить кронштейны поз.2 на закладные, закрепить крепежом поз.11, 12, 13, 15, 16 и 18  с шайбами поз.7.

Инструмент: Голова 13, 19 с воротком.


Шаг 3

Установить пороги поз.1 на кронштейны поз. 2 и 3, закрепить крепежом 8, 12, 13 и 16.

Инструмент: Головка 13 с воротком, ключ 13.


Шаг 4

Выровнять пороги, окончательно затянуть крепеж.

Момент затяжки:

М8 - 20ч24 Нм

М10 - 43ч49 Нм

М12 - 78ч88 Нм.

Инструмент: Головка  13, 17, 19 с воротком, ключ 13.


ПОЗДРАВЛЯЕМ С УСПЕШНОЙ УСТАНОВКОЙ!
