Технические условия (стр. 3 )

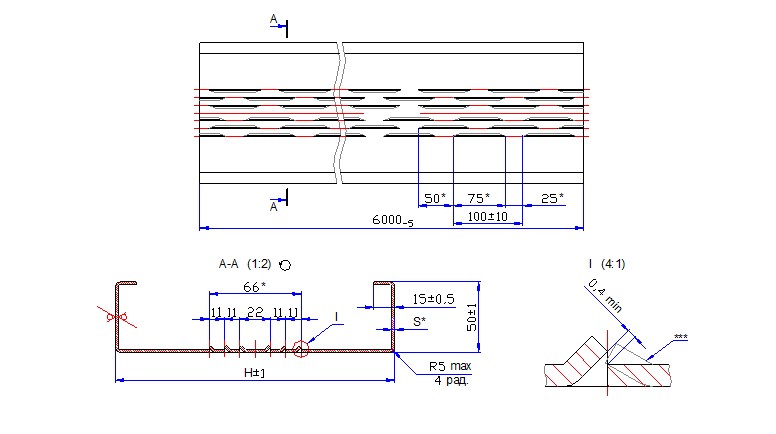

Термопрофили стоечные

Обозна чение	S, мм	Н, мм	Моменты инерции	Моменты сопротивления	Масса 1 п. м., кг	Материал
Jx, cм 4	Jy, см 4	Wx, см3	Wy, см3
ТС-150-0,8	0,8	150	5,08	70,56	1,66	8,59	1,8	Сталь ОЦ 08пс
ТС-175-0,8	175	5,08	102,7	1,66	10,7	1,97
ТС-200-0,8	200	5,08	142,08	1,66	13,13	2,15
ТС-150-1,0	1,0	150	6,75	90,8	2,13	10,76	2,2
ТС-175-1,0	175	6,75	129,0	2,13	13,25	2,41
ТС-200-1,0	200	6,75	174,9	2,13	16,54	2,61
ТС-150-1,2	1,2	150	8,52	109,0	2,58	14,2	2,62
ТС-175-1,2	175	8,52	154,8	2,58	17,2	2,87
ТС-200-1,2	200	8,52	209,9	2,58	20,54	3,11
ТС-150-1,5	1,5	150	10,6	143,7	3,27	19,16	3,28
ТС-175-1,5	175	11,31	207,2	3,27	23,7	3,59
ТС-200-1,5	200	11,31	285,15	3,27	28,15	3,92
ТС-250-1,5	250	11,31	430,4	3,27	34,8	4,56
ТС-150-2,0	2,0	150	13,7	191,6	4,34	25,5	4,29
ТС-175-2,0	175	15,0	276,2	4,37	31,5	4,7
ТС-200-2,0	200	15,76	380,2	4,37	38,0	5,1
ТС-250-2,0	250	16,2	573,8	4,43	45,9	5,88

З

  3

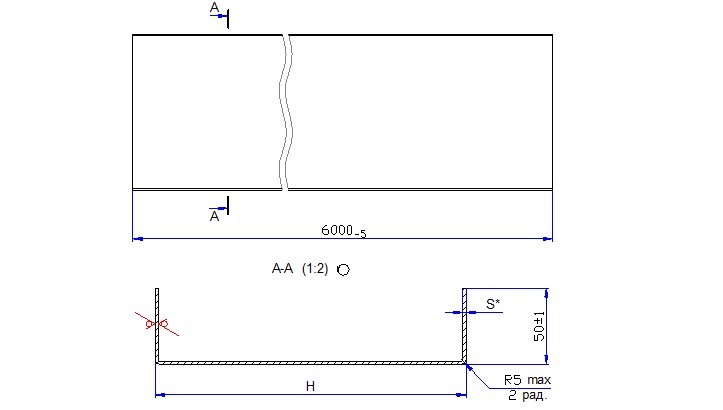

  Профили направляющие

Обозначение	S, мм	Н, мм	Моменты инерции	Моменты сопротивления	Масса 1 п. м., кг	Материал
Jx, cм 4	Jy, см 4	Wx, см3	Wy, см3
ПН-104-0,8	0,8	104	3,0	22,53	0,93	3,57	1,35	Сталь ОЦ 08пс
ПН-124-0,8	124	3,0	34,23	0,93	6,56	1,49
ПН-150-0,8	150	3,76	54,2	1,07	5,72	1,55
ПН-154-0,8	154	3,76	57,7	1,07	5,96	1,57
ПН-175-0,8	175	3,76	79,0	1,07	7,33	1,81
ПН-179-0,8	179	3,76	83,6	1,07	7,59	1,83
ПН-200-0,8	200	3,76	110,0	1,07	9,09	1,97
ПН-204-0,8	204	3,76	115,6	1,07	9,37	1,99
ПН-104-1,0	1,0	104	3,79	30,0	1,13	4,82	1,67
ПН-124-1,0	124	3,79	45,33	1,13	8,87	1,84
ПН-150-1,0	150	4,97	71,7	1,38	7,63	1,92
ПН-154-1,0	154	4,97	76,3	1,38	7,93	1,95
ПН-175-1,0	175	4,97	104,0	1,38	9,7	2,21
ПН-179-1,0	179	4,97	110,0	1,38	10,04	2,25
ПН-200-1,0	200	4,97	144,4	1,38	12,0	2,42
ПН-204-1,0	204	4,97	151,5	1,38	12,35	2,45
ПН-104-1,2	1,2	104	4,65	37,92	1,33	6,18	1,99
ПН-124-1,2	124	4,65	57,16	1,33	11,42	2,19
ПН-150-1,2	150	6,24	90,5	1,68	9,72	2,39
ПН-154-1,2	154	6,24	96,4	1,68	10,12	2,43
ПН-175-1,2	175	6,24	130,9	1,68	12,3	2,63
ПН-179-1,2	179	6,24	138,2	1,68	12,72	2,68
ПН-200-1,2	200	6,24	181,1	1,68	15,11	2,88
ПН-204-1,2	204	6,24	190,0	1,68	15,56	2,92
ПН-104-1,5	1,5	104	6,02	50,78	1,64	8,5	2,42
ПН-124-1,5	124	6,02	64,74	1,64	15,8	2,72
ПН-150-1,5	150	8,22	121,1	2,15	13,21	2,98
ПН-154-1,5	154	8,22	128,6	2,15	13,74	2,03
ПН-175-1,5	175	8,22	174,3	2,15	16,58	3,28
ПН-179-1,5	179	8,22	183,9	2,15	17,12	3,33
ПН-200-1,5	200	8,22	240,2	2,15	20,26	3,59
ПН-204-1,5	204	8,22	251,9	2,15	20,84	3,63
ПН-254-1,5	254	8,22	402,2	2,15	29,4	4,21
ПН-104-2,0	2,0	104	8,01	66,85	2,17	13,01	3,26
ПН-124-2,0	124	8,38	100,61	2,17	24,54	3,59
ПН-150-2,0	150	11,62	164,2	2,86	20,0	3,91
ПН-154-2,0	154	11,62	174,8	2,86	21,2	3,98
ПН-175-2,0	175	11,62	236,4	2,86	24,8	4,32
ПН-179-2,0	179	11,62	249,4	2,86	25,6	4,38
ПН-200-2,0	200	11,62	310,0	2,86	30,0	4,72
ПН-204-2,0	204	11,62	322,6	2,86	30,93	4,78
ПН-254-2,0	254	11,62	538,5	2,86	42,6	5,56

  4
