Мягкие высокопрочные полотенца

Мягкие высокопрочные полотенца

Предназначены для подъема, перемещения и укладки в траншею изолированного трубопровода и полиэтиленовых труб, для подъема и стыковки труб при сварке их в "плети" и "нитку", при монтаже технологических трубопроводов насосных и компрессорных станций, газораспределительных станций и пунктов, требующих мягкого захвата, не нарушающего защитного покрытия, формы и структуры груза, в т. ч. для подъема и перемещения тяжелых валов, роторов, станков и других аналогичных грузов и изделий с высокой частотой обработки поверхности методом подхвата груза.

  В соответствии с  требованиями ВСН 004-88 п. 4.82 «Для выполнения подъёмно-транспортных операций и перемещения на короткие расстояния секций труб с наружной изоляцией должны применяться мягкие полотенца с трубоукладчиками».

Первые конструкции таких полотенец эксплуатировались только в комплекте с траверсами. Эти полотенца имели большую ширину (до 400-500мм), были многослойными, достаточно тяжёлыми и имели небольшую грузоподъёмность (не более 16т).  Все это связано с тем, что для изготовления полотенца применялось текстильное капроновое полотно с невысокой прочностью на разрыв, пропитанное полимерными материалами. Из-за этого размеры и масса траверс, работающих с такими полотенцами, были также достаточно большими. Масса такого комплекта достигала 1 тонны и более.

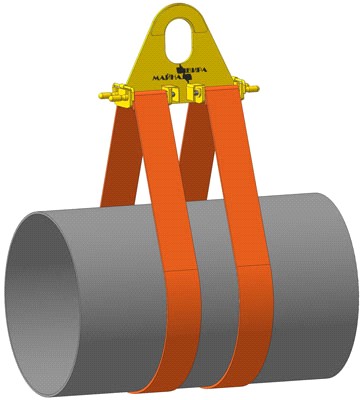

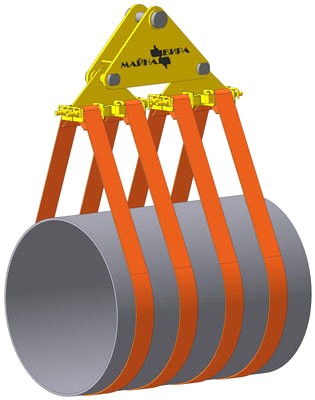

Применение современных более прочных текстильных лент из полиэстера позволило уменьшить ширину ленточных полотенец, а, следовательно, уменьшить размеры и массу траверс, в комплекте с которыми используются текстильные полотенца без изменения грузоподъёмности. Схемы строповки труб траверсами с мягкими полотенцами из текстильных лент приведены на рис. 1.

Рисунок 1

Основные технические данные комплектов траверс с мягкими ленточными полотенцами:

Вид траверсы	Максимальная г/п, т	Масса траверсы без полотенец, кг	Ширина ленты, мм	Кол-во полотенец	Габаритные размеры (дхшхв), мм
Одинарная	8,0	50,0	180	1	350х300х600
Одинарная	16,0	70,0	300	1	470х300х600
Одинарная	25,0	86,0	300	1	468х300х660
Сдвоенная	25,0	91,0	180	2	1080х330х660
Сдвоенная	32,0	93,0	240	2	1080х330х660
Сдвоенная	50,0	170,0	175	2	1215х300х765
Сдвоенная	60,0	385,0	300	2	2070х480х1010
С четырьмя	60,0	423,0	180	4	1802х390х860

Применение при изготовлении мягких высокопрочных полотенец типа МВП-ЛК, изготовленных по новым технологиям, используемым при изготовлении круглопрядных текстильных стропов, позволяет значительно увеличить их максимальную грузоподъёмность до 120 т (грузоподъёмность современных ленточных полотенец не более 40т) и эксплуатировать их без траверс, непосредственно с трубоукладчиками. А это позволяет существенно облегчить и ускорить процесс строповки секций труб, что положительно сказывается на самом процессе укладки секций труб в траншеи.

Конструктивно такие полотенца представляют собой силовой сердечник определённой грузоподъёмности и ширины из высокопрочных нитей, защищённый мягким чехлом.

Современные мягкие высокопрочные полотенца могут изготавливаться во влагозащитном исполнении, т. е. они не намокают и не впитывают влагу. Такие полотенца имеют преимущества при эксплуатации во влажной среде, не намокают, не скользят по поверхности труб, не замерзают при работе при низких температурах.

Процесс укладки секций труб в траншеи циклическим методом может выполняться трубоукладчиками, которые оснащаются только высокопрочными круглопрядными мягкими полотенцами типа МВП. Количество трубоукладчиков и грузоподъёмность полотенец определяется по результатам расчётов, которые учитывают нагрузки, действующие на каждый из трубоукладчиков, уровень монтажных напряжений в стенках труб и другие факторы.

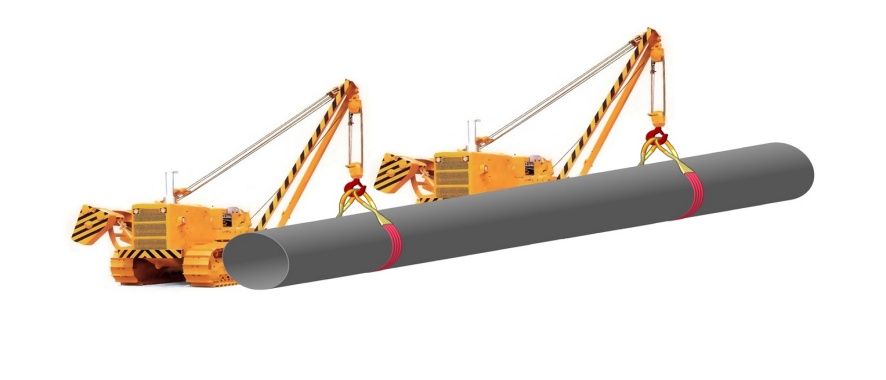

Схема строповки секций труб с помощью высокопрочных мягких круглопрядных полотенец типа МВП-ЛК без применения траверс (Рис.2).

Рисунок 2

Основные технические данные мягких высокопрочные полотенца без использования траверс.

Марка полотенца	Диаметр трубопровода, мм	Максимальная г/п, строповка «в обхват», т	Минимальная длина полотенца, мм
МВП-ЛК – 2,0	57-159	2,0	1500
МВП-ЛК – 4,0	4,0
МВП-ЛК – 4,0	159-325	4,0	2000
МВП-ЛК – 6,0	6,0
МВП-ЛК – 6,0	377-426	6,0	2200
МВП-ЛК – 8,0	8,0
МВП-ЛК – 10,0	10,0
МВП-ЛК – 10,0	530	10,0	2500
МВП-ЛК– 12,0	12,0
МВП-ЛК – 15,0	15,0
МВП-ЛК – 12,0	630	12,0	3000
МВП-ЛК – 15,0	15,0
МВП-ЛК – 20,0	20,0
МВП-ЛК – 15,0	720	15,0	3300
МВП-ЛК – 20,0	20,0
МВП-ЛК – 25,0	25,0
МВП - ЛК– 15,0	830	15,0	3500
МВП-ЛК – 20,0	20,0
МВП-ЛК – 22,0	22,0
МВП-ЛК – 25,0	25,0
МВП-ЛК – 8,0	1020	8,0	4200
МВП-ЛК – 22,0	22,0
МВП-ЛК – 25,0	25,0
МВП-ЛК – 32,0	32,0
МВП-ЛК – 40,0	40,0
МВП - ЛК– 10,0	1220	10,0	5000
МВП-ЛК – 25,0	25,0
МВП-ЛК – 30,0	30,0
МВП-ЛК – 40,0	40,0
МВП-ЛК – 50,0	50,0
МВП-ЛК – 60,0	60,0
МВП-ЛК – 100,0	100,0
МВП-ЛК – 120,0	120,0
МВП-ЛК – 12,0	1420	12,0	5900
МВП-ЛК – 32,0	32,0
МВП-ЛК – 35,0	35,0
МВП-ЛК– 40,0	40,0
МВП-ЛК – 50,0	50,0
МВП-ЛК – 60,0	60,0
МВП-ЛК – 70,0	70,0
МВП-ЛК – 100,0	100,0
МВП-ЛК – 120,0	120,0

а) МВПП-ЛК – мягкое высокопрочное ленточное  петлевое полотенце

Грузоподъемность МВПП-ЛК до 40т.

б) МВПК-ЛК  – мягкое высокопрочное ленточное кольцевое полотенце

Грузоподъемность МВПК-ЛК до 40т.

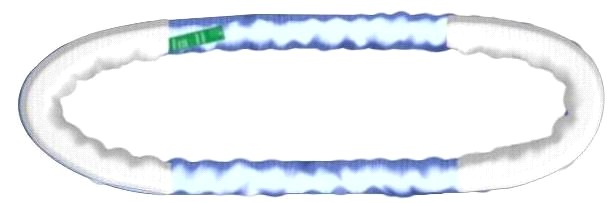

а) МВПК-ЛК - мягкие высокопрочные круглопрядные кольцевые полотенца.

Грузоподъемность МВПК-ЛК до 120т

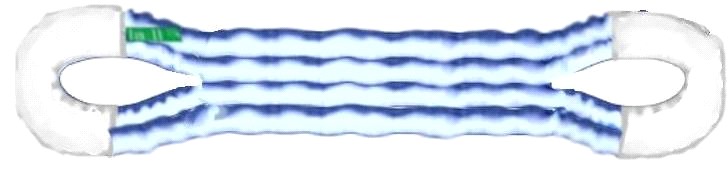

б) МВПП-ЛК - мягкие высокопрочные круглопрядные петлевые полотенца.

Грузоподъемность МВПП-ЛК до 120т.

Высокая прочность – грузоподъемность может достигать :

- текстильные ленточные полотенца до 40тонн;

  - текстильные круглопрядные полотенца до 120тонн;

Эластичность и гибкость; Легкость и удобство эксплуатации - Соотношение веса изделия и его грузоподъемности значительно превосходит данную характеристику у других грузоподъемных приспособлений; НЕ подвержены воздействию ультрафиолетового излучения - сердечник защищен чехлом, соответственно не теряет своих свойств; Надежность (коэффициент запаса изделия на разрыв равно 5)

  ТОО «Леотек. KZ» изготавливает мягкие высокопрочные полотенца по собственному ТУ СТ ТОО 100840000534-002-2010, к  продукции предоставляется сертификат формы СТ KZ.
