Э Л В И Н
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ТРЕХФАЗНЫЕ ЭЛЕКТРОННЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ
ЕТ
ПАСПОРТ
24260059.002 ПС - 002
EТ2 EТ3
Структура обозначения счетчиков: "Счетчик трехфазный электронный
EТ 2А5E9HLMT+ ТУ У 33.2-24260059.002-2001"
+ - фиксация максимальной мощности в часы максимума
Вид включения:
Т - трансформаторное включение
P - прямое включение
Число выходов:
M - телеметрический выход (ТВ) от 1 до 4 реле
N - M + управление нагрузкой
R - M + токовая петля
V - M + RS 232
Z - M + RS 485
Число направлений:
L - двунаправленный
J -
Функции:
H - тарифный
G -
K - тарифный с профилем нагрузки
Y - H + измерение U, I, cosц, полной энергии S, F
U - K + измерение U, I, cosц, полной энергии S, F
W - U + измерение показателей качества электроэн.
Схема соединения:
7 - трехпроводная
8 - четырехпроводная
9 - трех/четырехпроводная
Вид энергии:
С -
D -
E - измерение активной и реактивной энергии
F -
Номинальные токи:
4 - номинальный ток 1 А
5 - номинальный ток 5 А
6 - номинальный ток 10 А
Номинальные напряжения: _
А - номинальные напряжения 100, 100/√3 В
В - номинальные напряжения 380, 380/√3 В
Класс точности:
2 – 0,5S
3 – 1,0
Тип счетчика
Рис. 1. Система обозначения модификаций счетчика типа ЕТ
1. Назначение изделия.
Счетчик электрической энергии трехфазный электронный EТ пред-назначен для многотарифного учета потребленной и генерируемой активной и реактивной электроэнергии и мощности в трехфазных сетях переменного тока, применяется в энергетике, промышленных, транспорт-ных, торговых предприятиях, в коммунальном и сельском хозяйстве.
Счетчик также используется в системе автоматизированного учета элек-трической энергии в качестве датчика прироста энергии.
Счетчик эксплуатируется в закрытом помещении, в котором не должно быть пыли, агрессивного газа и пара. Атмосферное давление составляет от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.). Установленный температурный диапазон от минус 10 єC до плюс 45 єС; предельный температурный диа-пазон от минус 20 єC до плюс 55 єС. Влажность окружающего воздуха до 90 % при плюс 30 єС.
2. Технические данные и характеристики.
2.1 Основные технические данные приведены в таблице 1.
2.2 Основная погрешность измерения энергии и пределы дополнитель-ных относительных погрешностей соответствуют требованиям стандарта ГОСТ 30206-94, ГОСТ 30207-94, ГОСТ 26035-83 (в части требований к счетчику реактивной энергии).
2.3 Погрешность встроенных часов в многотарифного - ± 3 сек в сутки. (Уменьшение погрешности хода часов доступно программным способом, и может быть произведено представителем энергопоставляющей организа-ции).
2.4 Функции счетчика.
2.4.1 Счетчик измеряет электроэнергию. Параметры, расчет которых обеспечивается тарифным модулем, сведены в таблица 2.
2.4.2 Счетчик снабжен автономными часами, которые показывают те-кущие время (час, минуты, секунды) и дату (год, месяц, день месяца и не-дели), формирует сигналы управления, соответствующие времени действия 4-х тарифных зон. При выключенной сети часы работают от литиевой бата-реи не менее 24 лет (при этом время и другие параметры на индикатор не выводятся). Для каждого из 4 тарифов (Т1...Т4) в течение суток можно присвоить до 3 временных интервалов. Тарифные зоны любого из 12 месяцев присваиваются одному из 4 сезонов.
Для каждого из 4 тарифов (Т1...Т4) в течение суток можно присвоить до 3 временных интервалов. Тарифные зоны любого из 12 месяцев присваива-ются одному из 4 сезонов.
Для каждого сезона можно задать часы утреннего и вечернего максиму-ма (соответственно Ppik1, Ppik2). Время начала и конца максимумов могут быть установлены с дискретностью полчаса.
Таблица 1 | Модификация счетчика ЕТ | ЕТ2 – класс точности 0,5S | ЕТ3 - класс точности 1,0 | B5E8ULRT | Активная и реактивная | 3 | Четырехпроводная | Трансформаторное | 3×220/380 | 5,0 | 6,0 | 1,1 | 50 ± 2,5 | 0,05 | 2,0 | 4,0 | 3000/ 2500 |
B5E8HLMT | 3×220/380 | 5,0 | 6,0 | 1,1 | 0,05 | 2,0 | 4,0 | 3000/ 2500 | |||||||||
A5E9ULRT | Трех - четырех - проводная | 3×100/√3 2×100 | 5,0 | 6,0 | 1,1 | 0,05 | 2,0 | 4,0 | 12000/ 10000 | ||||||||
A4E9ULRT | 3×100/√3 2×100 | 5,0 | 6,0 | 0,22 | 0,05 | 2,0 | 4,0 | 60000/ 50000 | |||||||||
A5E8ULRT | Четырехпроводная | 3×100/√3 | 5,0 | 6,0 | 1,1 | 0,05 | 2,0 | 4,0 | 12000/ 10000 | ||||||||
A4E8ULRT | 3×100/√3 | 1,0 | 1,2 | 0,22 | 0,05 | 2,0 | 4,0 | 60000/ 50000 | |||||||||
A5E7ULRT | 2 | Трехпроводная | 2×100 | 5,0 | 6,0 | 1,1 | 0,05 | 2,0 | 4,0 | 12000/ 10000 | |||||||
A4E7ULRT | 2×100 | 1,0 | 1,2 | 0,22 | 0,05 | 2,0 | 4,0 | 60000/ 50000 | |||||||||
Параметри и характеристики | Вид измеряемой энергии | Число ваттметров | Схема включения | Включение счетчика в сеть | Номинальное напряжение Unom, В | Номинальная сила тока, А | Максимальная сила тока, A | Порог чувствительности, В•А | Частота сети, Гц | Полная мощность, потребля-емая каждой последователь-ной цепью, В•А, не более | Активная мощность, потре-бляемая каждой параллель-ной цепью, В•А, не более | Полная мощность, потребляе-мая каждой параллельной цепью, В•А, не более | имп./кВт•ч | имп./кВАР•ч | |||
Постоянная счетчика, |
2.4.3 Счетчик имеет жидкокристаллический алфавитно-цифровой дву-строчный индикатор (ЖКИ).
Таблица 2
| Наименование параметра | Количество параметров |
Расход суммарной (активной и реактивной, прямой и обратной) энергии с момента включения счетчика нарастающим итогом. | 4 |
День недели, дата, действующая тарифная зона и время (ча-сы, минуты, секунды), состояние реле. | - |
Текущие активная и реактивная мгновенные мощности. | 2 |
Расход суммарной энергии по тарифным зонам, нарастающим итогом. | 16 |
Расход суммарной энергии и по тарифным зонам за текущие сутки и 63 предыдущих суток. | 1280 |
Расход суммарной энергии и по тарифным зонам за текущий месяц и 14 предыдущих месяцев. | 300 |
Расход суммарной энергии и по тарифным зонам за текущий и предыдущий год. | 40 |
Значение максимальных усредненных мощностей за текущие сутки и за 63 предыдущих суток по каждой тарифной зоне и итоговые. | 1280 |
Значение максимальных усредненных мощностей в часы утреннего и вечернего максимума за текущие сутки и за 99 предыдущих суток. | 800 |
Значение максимальных усредненных мощностей в часы ут-реннего и вечернего максимума максимальная из суточных значений за текущий месяц и за 9 предыдущих месяцев. | 80 |
Значение усредненных мощностей для каждого вида энергии, с различным временем усреднения (для времени усреднения 30 минут за текущие и предыдущие 49 суток). | 9600 |
Дата, время включения/выключения питания/пропадания фазного (линейного) напряжения. | 99 (80) |
Дата параметризации. | 20 |
Дата перехода на новую параметризацию | 1 |
Действующие фазные (линейные) напряжения, действующие фазные токи, cosц по каждой фазе, мощности по каждой фазе. | 18 |
Первая гармоника фазного (линейного) напряжения, тока, коэффициент несинусоидальности напряжения, тока, сдвиг фаз между током и напряжением. | 12 |
Полная мощность трехфазной системы | 1 |
Симметричные составляющие трехфазной системы | 11 |
Частота напряжения сети | 1 |
Все параметры, перечисленные в таблице 2, можно вызвать, закрывая оптосенсоры (оптопары), расположенные на лицевой панели счетчика (см. приложение В). Параметризация (установка параметров) счетчика произво-дится путем закрытия оптопар, работающих на отражение.
Параметризация может быть произведена с помощью оптопорта, содер-жащегося в счетчике, при помощи фотоголовки, соответствующей стандар-ту IEC1107, подключенной к переносному компьютеру (Notebook), с уста-новленным на нем программным обеспечением.
2.4.4 Счетчик формирует телеметрические и световые импульсы, коли-чество которых соответствует измеряемой энергии.
2.4.5 Светодиоды, излучающие импульсы, количество которых соответ-ствует измеряемой активной и реактивной энергии, окрашиваются красным цветом в режиме потребления электроэнергии и зеленым в режиме генера-ции.
2.4.6 Обмен с внешним терминалом по физической линии осуществля-ется при помощи последовательного интерфейсного порта типа "токовая петля", соответствующего стандарту IEC1107. Счетчик также может иметь последовательный интерфейсный порт RS-232 или RS-485.
Характеристики, общие для всех модификаций:
Цена единицы младшего разряда
- при измерении энергии, кВт·ч 0,01/0,001
- при измерении мощности, Вт 1
- при измерении напряжения, В 0,001/0,01
- при измерении тока, А 0,0001/0,001
Цена единицы старшего разряда
- при измерении энергии, кВт·ч 100000
Частота переменного тока, Гц 50 ± 2,5
Суточный ход часов, сек/сутки, не более ±3
Число тарифов 4
Масса, кг 1,5
Габаритные размеры, мм 328x178x57
2.5 Параметры телеметрических выходов (оптоэлектронных выходных ключей Ta+, Ta-, Tr+, Tr-):
- сопротивление выходной цепи в состоянии "замкнуто" не более 200 Ом;
- сопротивление выходной цепи в состоянии "разомкнуто" не менее 50 кОм;
- коммутируемое напряжение - не более 24 В;
- максимальный коммутируемый ток - не более 30 мА.

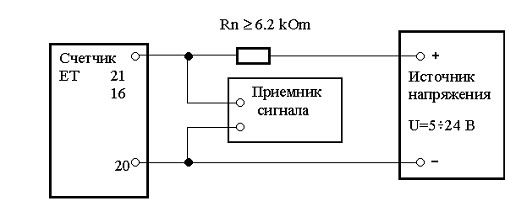

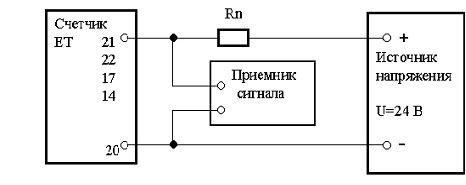

2.5.1 Способы подключения телеметрических выходов счетчика к внешним устройствам представлены на рисунке 3 приложения Б настояще-го паспорта. Выходные оптоэлектронные ключи могут быть соединены в схему с общим “+” или “–“ в соответствии с условиями эксплуатации счетчика. Если условия эксплуатации не оговорены, ключи подключаются в схему с общим “–“. Ключи поверочных выходов соединены в схему с общим “–“.
2.5.2 Количество телеметрических импульсов на 1 кВт∙ч (постоянная счетчика) представлено в таблице 1.
2.6 Условия эксплуатации и показатели надежности.
2.6.1 Счетчики устойчивы к воздействию температуры окружающего воздуха от минус 10 єC до плюс 50 єC.
2.6.2 Счетчики устойчивы к воздействию относительной влажности 90 % при температуре 30 єC и атмосферном давлении от 84 до 106,4 кПа (от 630 до 800 мм рт. ст.).
2.6.3 Средний срок службы 24 года.
2.6.4 Средняя наработка на отказ 35000 часов.
3. Комплектность.
3.1 Поставляемый комплект представлен в таблице 3.
Таблица 3
Название | Количество |
Счетчик электрической энергии трехфазный электронный EТxxxxxxxxx1) | 1 шт. |
Паспорт | 1 экз. |
Упаковочная коробка | 1 шт. |
Инструкция по эксплуатации 2) | |
Техническое описание 3) | |
Альбом схем электрических принципиальных 4) | |
Перечень элементов 4) | |
Адаптер токовой петли (RS232 ↔ токовая петля) 5) | |
Адаптер RS485 (RS232 ↔ RS485) 5) | |
Фотоголовка оптопорта ФОП 6) |
Примечание.
1)Обозначение согласно рисунка 1.
2)Допускается поставка 1экз. на партию счетчиков или количество согласно условию поставки.
3)Документы высылаются только уполномоченным организациям.
4)Документы высылаются только уполномоченным организациям при наличии предварительной договоренности с изготовителем.
5)Поставляются при наличии соответствующих интерфейсов у счетчиков, в количестве согласно условиям поставки
6)Поставляется только уполномоченным орагнизациям, 1шт. на партию или в количестве согласно условию поставки.
4. Указания мер безопасности.
4.1 Счетчик соответствует требованиям безопасности в соответствии с ГОСТ 22261-82 и ГОСТ 12.1.038-82.
4.2 Запрещается на всех стадиях работ со счетчиком производить снятие его или установку при включенных цепях напряжения и тока.
4.3 При монтаже и эксплуатации счетчика должны соблюдаться "Пра-вила технической эксплуатации электроустановок потребителей" и "Прави-ла техники безопасности при эксплуатации электроустановок потребите-лей" в части, касающейся электроустановок до 1000 В ГОСТ 22261-82.
5. Общие требования и порядок монтажа.
5.1 Для установки счетчика ЕТ покупатель обращается в энергопостав-ляющую организацию. Счетчик снимает, проверяет, пломбирует только до-веренное лицо, придерживаясь правил монтажа электрооборудования.
При несоблюдении покупателем этих требований изготовитель претен-зий не принимает.
5.2 Счетчик монтируется в сухом помещении (условия указаны в разделе 1).
5.3 Счетчик крепится 3-мя винтами. Габаритные размеры счетчика и расстояния между точками крепления представлены в приложения В.
5.4 Электрические схемы подключения счетчиков представлены на рисунке 2.1 - 2.2 приложения Б и на крышках контактных колодок.
5.5 Рекомендуемые схемы подключения внешних устройств к оптоэлек-тронным выходам счетчика (Тa, Tr, Тa+, Тa-, Тr+, Тr-) представлены на рисунке 3 приложения Б.
5.6 Периодичность государственной метрологической поверки - 6 лет.
5.7 Ремонтировать счетчик могут только лица, имеющие полномочия изготовителя.
6. Включение счетчика
6.1 После включения на верхней строчке индикатора счетчика, пример-но, через 2 секунды, последовательно с интервалом 8 секунд высвечиваются изображения 1, 2, 3:
A+=000000.00 kWh
A-=000000.00 kWh (изобр.1)
R+=000000.00kVArh
R-=000000.00kVArh (изобр.2)
2002 APR 01, Mon
09:17:32 Trf3 (изобр.3)
6.2 Ответственное лицо, принимающее счетчик в эксплуатацию, дол-жно:
- проверить соответствие установленных параметров (приложение А) условиям эксплуатации счетчика. При несоответствии данных, необходимо установить параметры счетчика (см. пункт 6.3). Если для изменения дан-ных нет необходимости, достаточно, используя кнопки на лицевой панели,
- скорректировать ход часов счетчика.
- заполнить таблицы " Тарифы" (приложение А),
- расписаться в свидетельстве о приемке счетчика.
6.3 Если данные заводской параметризации не соответствуют условиям эксплуатации, например, отличаются времена действия тарифных зон, вре-мя усреднения скользящей мощности, необходимо согласно пункта 6.5 ввести новый массив констант пользователя.
6.4 Если данные параметров заводской установки соответствуют усло-виям эксплуатации, достаточно занести реальные дату и время.
6.5 Порядок установки параметров счетчика приведен в “Инструкции по эксплуатации”, прилагаемой к паспорту. Установка параметров произво-дится при помощи двух кнопок, расположение которых справа на лицевой панели счетчика соответствует изображению на рисунке 1 приложения В. Установка параметров может производиться при помощи оптопорта, через фотоголовку, соответствующую стандарту IEC1107, подключенной к после-довательному порту компьютера.
7. Порядок хранения.
7.1 До эксплуатации счетчик необходимо держать в закрытом поме-щении в упакованном виде. Температура помещения от плюс 5 єC до плюс 40 єC, относительная влажность воздуха не более 80 % при температуре плюс 25 єC. В нем не должно быть агрессивных пара и газа.
7.2 На стеллажи или полки счетчики укладываются друг на друга не бо-лее, чем пятью рядами (только в упакованном виде!). Расстояние до отопи-тельных приборов не менее 0,5 м.
7.3 Неупакованные счетчики держать только в ремонтных мастерских. Между рядами необходимо проложить картонные прокладки, количество рядов - не белее 5.
8. Транспортирование.
8.1 Счетчики перевозятся только закрытыми транспортными средства-ми (вагоны, контейнеры, автомобили, трюмы кораблей). Ускорение тряски не должно превышать 30 м/секІ, от 80 до 120 ударов в минуту. Температура от минус 50 єС до плюс 50 єС и относительная влажность воздуха до 98 % при температуре плюс 35 єС.
9. Гарантийные обязательства.
9.1 Изготовитель гарантирует, что счетчик будет соответствовать тре-бованиям технических условий при соблюдении правил транспортирова-ния, хранения, монтажа, и эксплуатации.
9.2 Изготовитель гарантирует, что счетчик при выключении питания всю накопленную информацию будет сохранять в течение 5 лет, и при включении питания передаст ее на индикатор или внешний терминал.
9.3 Гарантийное время хранения - 6 месяцев со дня изготовления. Гаран-тийное время эксплуатации - 18 месяцев со дня ввода в эксплуатацию.
9.4 Гарантийный ремонт производится бесплатно, если потребитель придерживался правил хранения, монтажа и эксплуатации счетчика, а так-же, если не разрушал пломбы изготовителя.
Адрес изготовителя:
ЭЛВИН, Совместное Украинско-Литовское предприятие ЗАО,
пр. Победы, 56, 252057, Киев-57, Украина.
Тел 441-26-82,
10. Свидетельство о приемке продукции:
счетчик электрической энергии трехфазный многофунциональный типа
ЕТ ___________________________, заводской № ____________,
номинальное напряжение ____________В, номинаьный ток __________А,
соответствует требованиям ТУ У 33.2-24260059.002-2001, поверен, имеет печать Украинского метрологического центра и признан годным к эксплуатации.
Дата изготовления ________________________
Представитель госповерки __________________________________
(печать и подпись)
Представитель завода изготовителя _________________________
(печать и подпись)
Годен к эксплуатации ______________________________ 19___ г.
Дата продажи ______________________________
(печать и подпись)
Счетчик ЕТ ________________ зав № __________ введен в эксплуатацию
_______________________ 20 ___ г.
Организация, принявшая счетчик в эксплуатацию _________________
(печать и подпись)
Приложение А
Протокол установки параметров.
Тарифы
Сезоны (по месяцам) | ||
| Месяц | Текущее распределение по тарифам | Новое распределение по тарифам |
январь | ||
февраль | ||
март | ||
апрель | ||
май | ||
июнь | ||
июль | ||
август | ||
сентябрь | ||
октябрь | ||
ноябрь | ||
декабрь | ||
Время усреднения максимальной мощности | ||
Дата перехода на новое распределение по тарифам |
Вариант перехода на летнее - зимнее время | Дата установки перехода |
Перехода нет | |
с 1 апреля – летнее время с 1 октября – зимнее время | |
с последнего воскресенья марта - летнее время с последнего воскресенья сентября – зимнее время | |
с последнего воскресенья марта - летнее время с последнего воскресенья октября – зимнее время |
Дата и время коррекции хода часов | |||||
№ | Год | Месяц | Час | Минута | Установленная коррекция (± 10 сек/сут) |
Временные границы тарифных зон, текущее распределение, рабочие дни | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
Т1 | |||||||
Т2 | |||||||
Т3 | |||||||
Т4 | |||||||
Временные границы тарифных зон, текущее распределение, выходные дни | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
Т1 | |||||||
Т2 | |||||||
Т3 | |||||||
Т4 | |||||||
Временные границы зон утреннего и вечернего максимума, текущее распределение | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
ZPik1 | |||||||
ZPik2 |
Временные границы тарифных зон, новое распределение, рабочие дни | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
Т1 | |||||||
Т2 | |||||||
Т3 | |||||||
Т4 | |||||||
Временные границы тарифных зон, новое распределение, выходные дни | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
Т1 | |||||||
Т2 | |||||||
Т3 | |||||||
Т4 | |||||||
Временные границы зон утреннего и вечернего максимума, новое распределение | |||||||
Тарифная зона | Сезон А | Сезон B | Сезон С | Сезон D | |||
От | До | От | До | От | До | От | До |
ZPik1 | |||||||
ZPik2 |
Список праздничных дней | |||
№ | Дата | № | Дата |
1 | 17 | ||
2 | 18 | ||
3 | 19 | ||
4 | 20 | ||
5 | 21 | ||
6 | 22 | ||
7 | 23 | ||
8 | 24 | ||
9 | 25 | ||
10 | 26 | ||
11 | 27 | ||
12 | 28 | ||
13 | 29 | ||
14 | 30 | ||
15 | 31 | ||
16 | 32 |
Дата параметризации ________________________________________________
(день, месяц, год)
Установку параметров провел _________________________________________
(Подпись и печать уполномоченного лица)
Приложение Б
Назначение контактов зажимной коробки счетчиков
№ зажима | Назначение | № зажима | Назначение |
1 | Вход тока фазы А | 20 | Общий телеметрии |
2 | Напряжение фазы А | 21 | Телеметрия актив генерация Ta+ |
3 | Выход тока фазы А | 22 | Телеметрия актив потребление Ta- |
41) | Вход тока фазы В | 23 | ВЧ канал актив Ta |
5 | Напряжение фазы В | 33 | Кнопка |
61) | Выход тока фазы В | 17 | Телеметрия реактив генерация Tr+ |
7 | Вход тока фазы С | 14 | Телеметрия реактив потребление Tr- |
8 | Напряжение фазы С | 16 | ВЧ канал реактив Tr |
9 | Выход тока фазы С | 182) | Токовая петля +TxD |
11 | Нулевой провод | 192) | Токовая петля –TxD |
132) | Токовая петля +RxD | ||
152) | Токовая петля –RxD | ||
№ зажима | Назначение | ||
183) | RS 485 A | ||
193) | RS 485 Экран | ||
133) | RS 485 B | ||
153) | Не подключен |
Примечания.
1) Для счетчика с трехпроводным включением (в исполнениях ETxxxx7xxxT) зажимы 4, 6 отсутствуют.
2) Присутствуют для счетчика с интерфейсом токовая петля IEC 1107 (в исполнениях ETxxxxxxxRT).
3)Присутствуют для счетчика с интерфейсом RS 485 (в исполнениях ETxxxxxxxZT), неподключенный контакт отсутствует.
Продолжение приложения Б
Рис. 2.1. Схема включения четырехпроводного счетчика ETxAxx8xxxT
Рис. 2.2. Схема включения трехпроводного счетчика EТxAxx7xxxT
Примечание. Исполнение счетчика ETxAxx9xxxT включается по любой из приведенных схем
Продолжение приложения Б
Рис. 2.3. Схема включения четырехпроводного счетчика ETxAxx8xxxT
Рис. 3.1 Схема подключения сигналов к телеметрическим выходам счетчика (Ta+, Ta-, Tr+, Tr-).
Рис. 3.2. Схема подключения сигналов к высокочастотному метро-логическому выходу счетчика (Ta, Tr).
Приложение В
Габаритные и установочные размеры счетчиков (мм).
