3.1. Топографические волны Россби в районе Гавайского подводного хребта

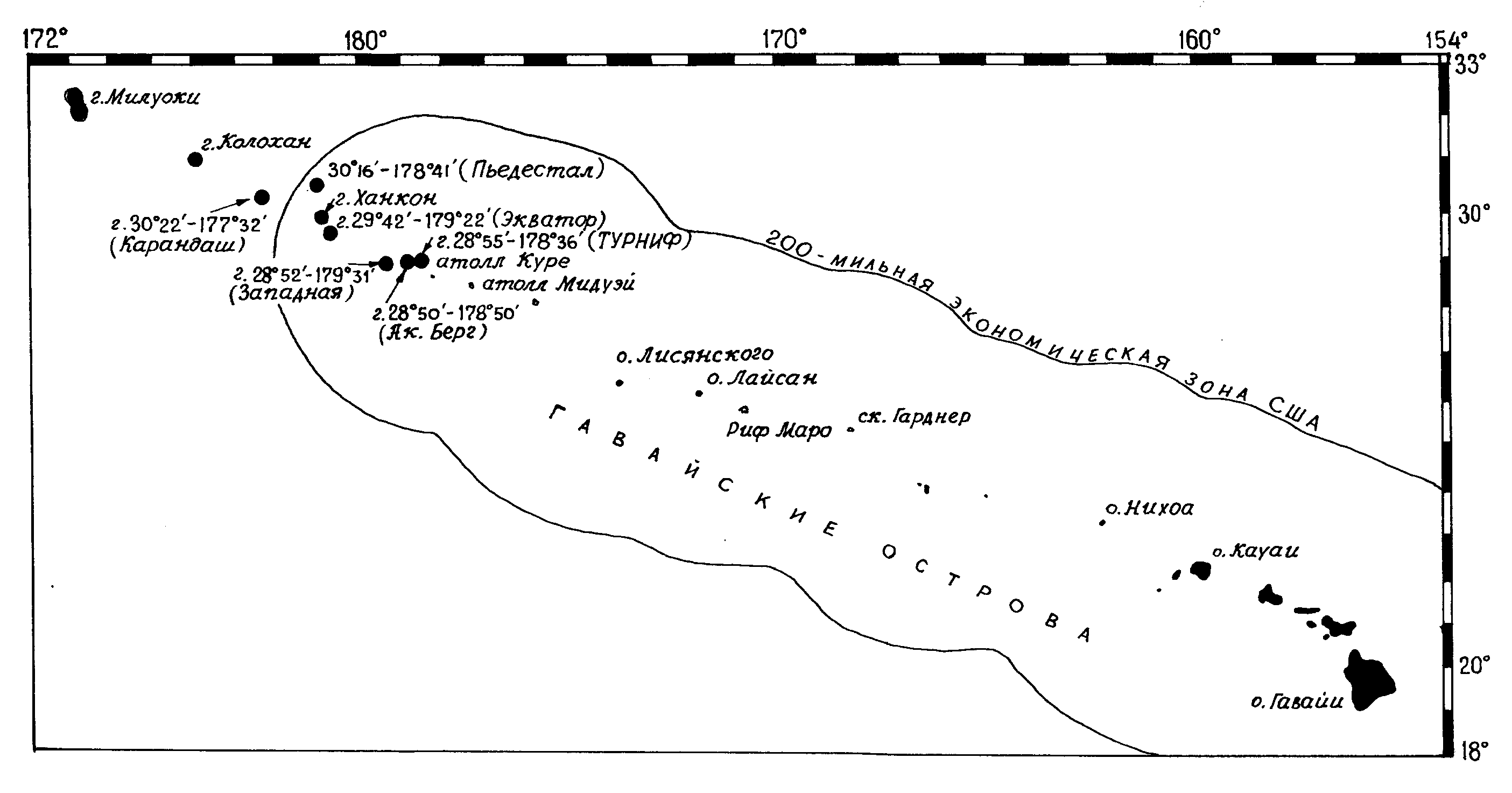

Рис. 4. Северная часть Гавайского хребта, обследованная ТИНРО в 60-70х гг. ХХ в.
Fig. The North part of Hawaiian Ridge, examined TINRO in 60-70th years.

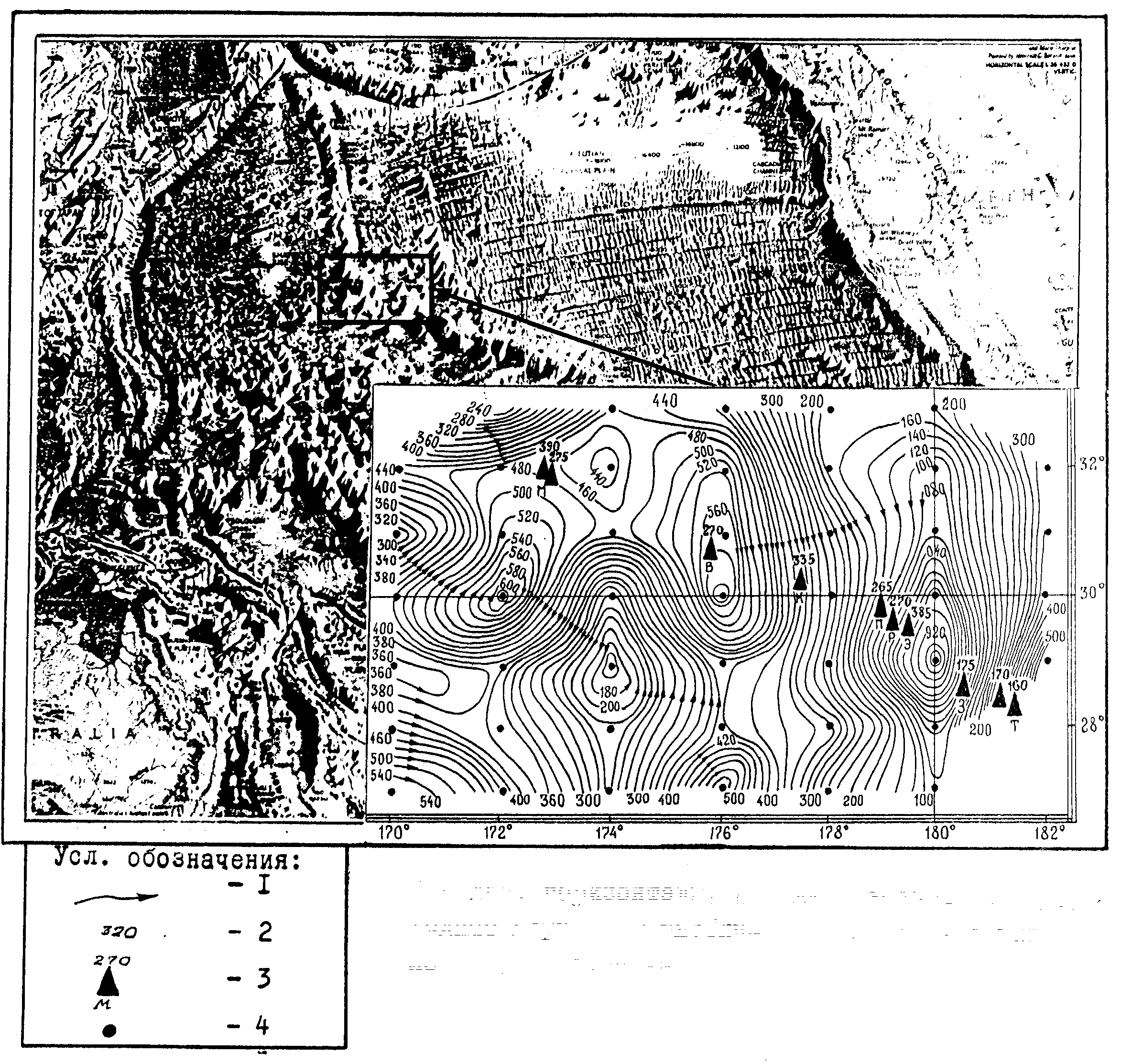

Рис. 5. Топография дна по (Heezen, Tharp, 1968); район океанографической съемки НПС «Радуга» и схема геострофической циркуляции в период 6.02-7.03.1974 г. в р-не Гавайского хребта.
Fig. The topography of the bottom on (Heezen, Tharp, 1968); the region of oceanographic servey of R/V “Rainbow” and scheme of geostrophic circulations at period 6.02-7.03 1974 in the Hawaiian Ridge.
3.2.

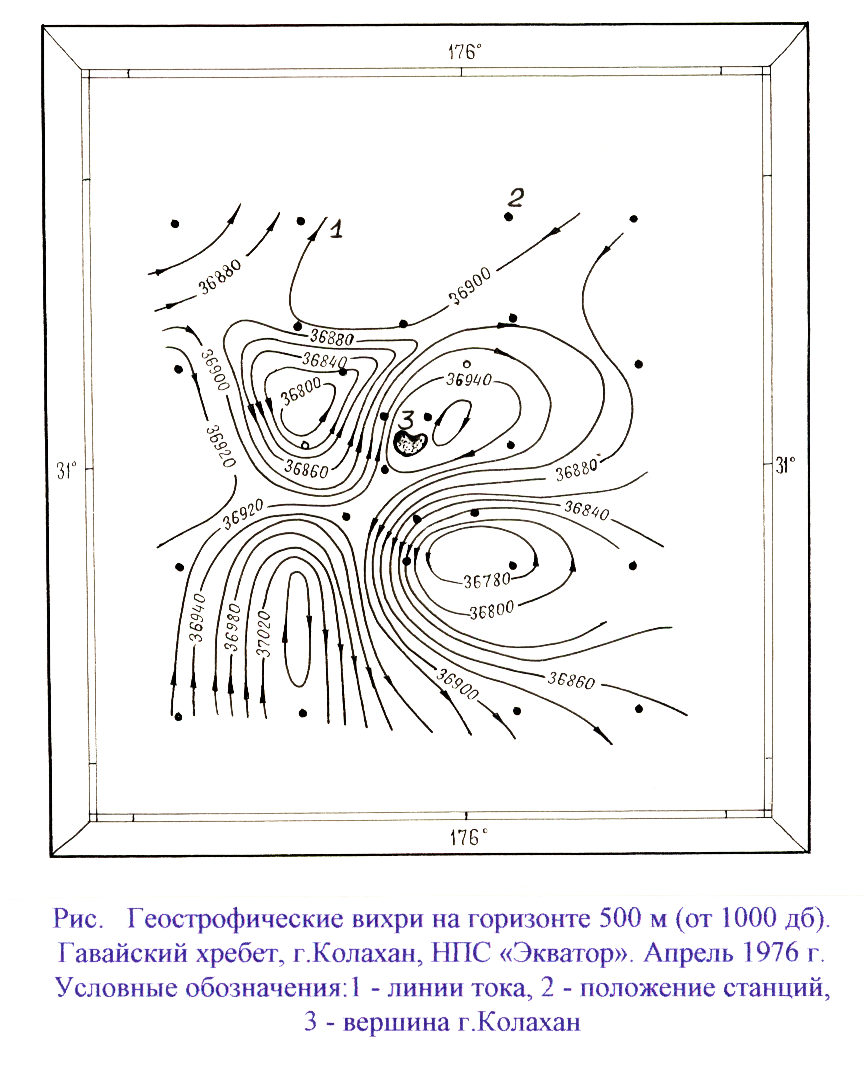

Рис. 6. Геострофические вихри на горизонте 500 м (от 1000 дб). Гавайский хребет,
г. Колахан, НПС «Экватор». Апрель 1976 г.
Услов. обозн.: 1 – линии тока, 2 – положение станций, 3 – вершина г. Колахан
Fig. 3.2. Geostrophic curl on 500 m horizon (from 1000 db). The Hawaiian Ridge, Kolahan Seamount, R/V “Equator”. April 1976.
1 – a lines of the geostrophic current, 2 – a position of stations, 3 – a top of the Kolahan Seamount

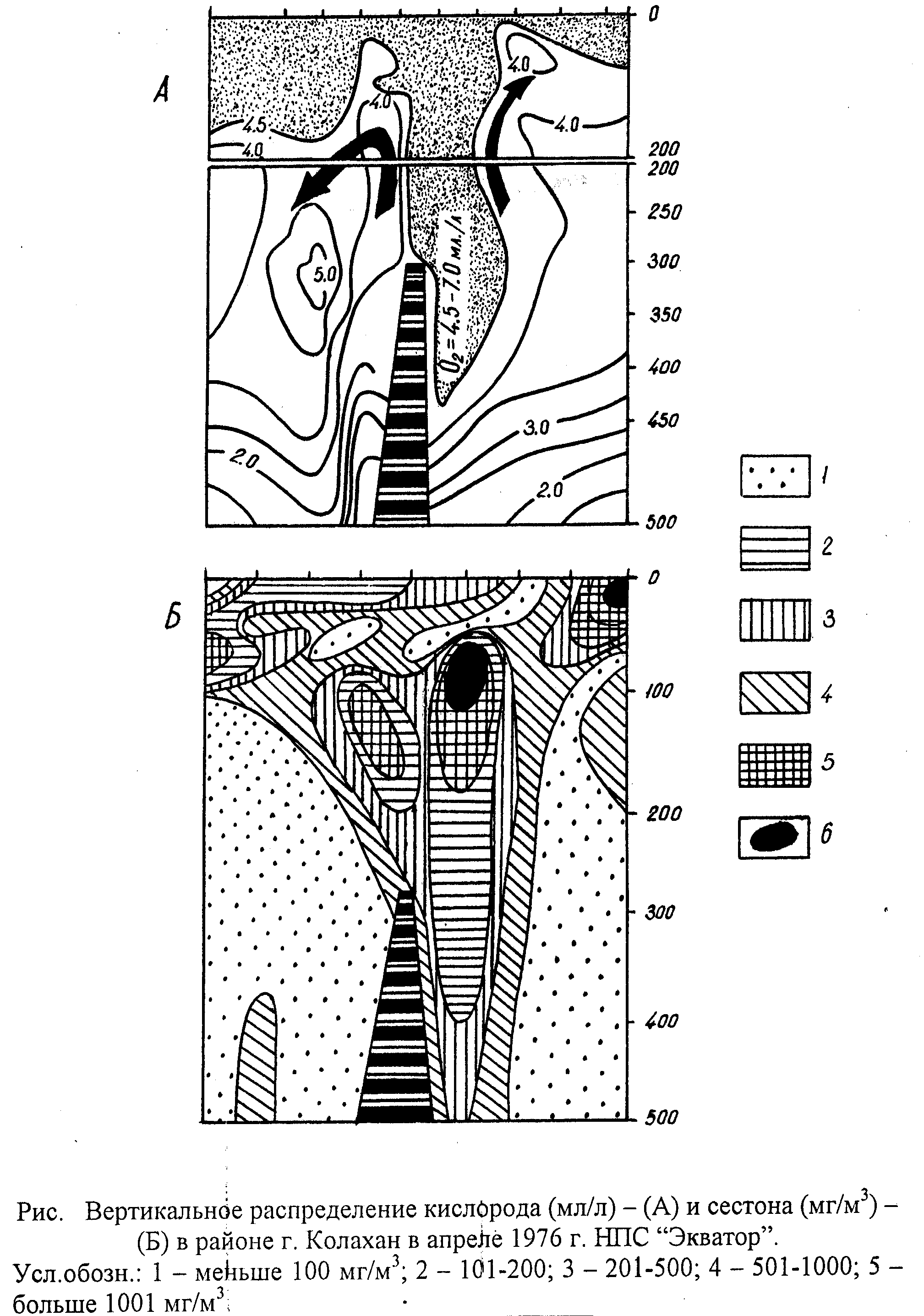

Рис. 7. Вертикальное распределение кислорода (мл/л – (А) и сестона (мг/м3) – (Б) в районе
г. Колахан в апреле 1976 г. НПС «Экватор».
Услов. обозн.: 1 – меньше 100 мг/м3; 2 – 101-200; 3 – 201-500; 4 – 501-1000; 5 – больше 1001 мг/м3
Fig. 7. Vertical distribution of the oxygen (ml/l) – (A) and sestons (mg/m3) – (B) in the region of the Kolahan Seamount at April 1976. R/V “Equator”.
1 – less than 100 mg/m3; 2 - 101-200; 3 – 201-500; 4 – 501-1000; 5 – more than 1001 mg/m3.

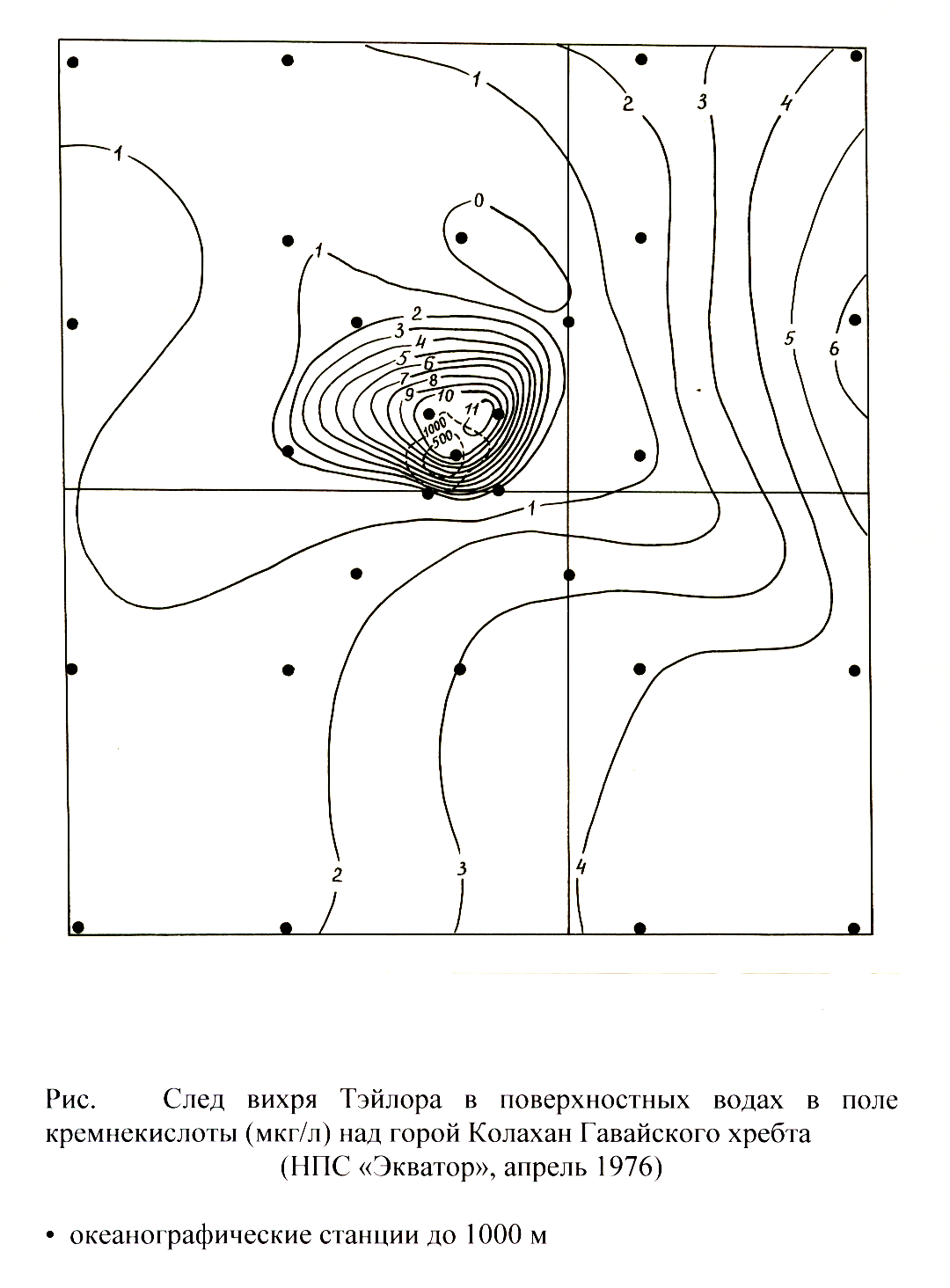

Рис. 8. Поле кремнекислоты (мкг/л) над горой Колахан Гавайского хребта в поверхностных водах. (НПС «Экватор», апрель 1976).
Положение вихря Тэйлора можно идентифицировать по сгущению изосиликат в северо-западном квадранте над вершиной горы.
Услов. обозн.: • океанографические станции до 1000 м
-- 500, 1000 – изобаты 500 и 1000 м
Fig. 8. The Field of the silicate (mkg/l) on the Kolahan Seamount, Hawaiian Ridge in surface waters (R/V “Equator”. April 1976).
The Position of the Tailor’s column possible to identify on thickening of the silicate-line in the northwest quadrant on peak of the seamount.
• the oceanographic stations before 1000 m, ---- 500,1000 m - the isobaths.

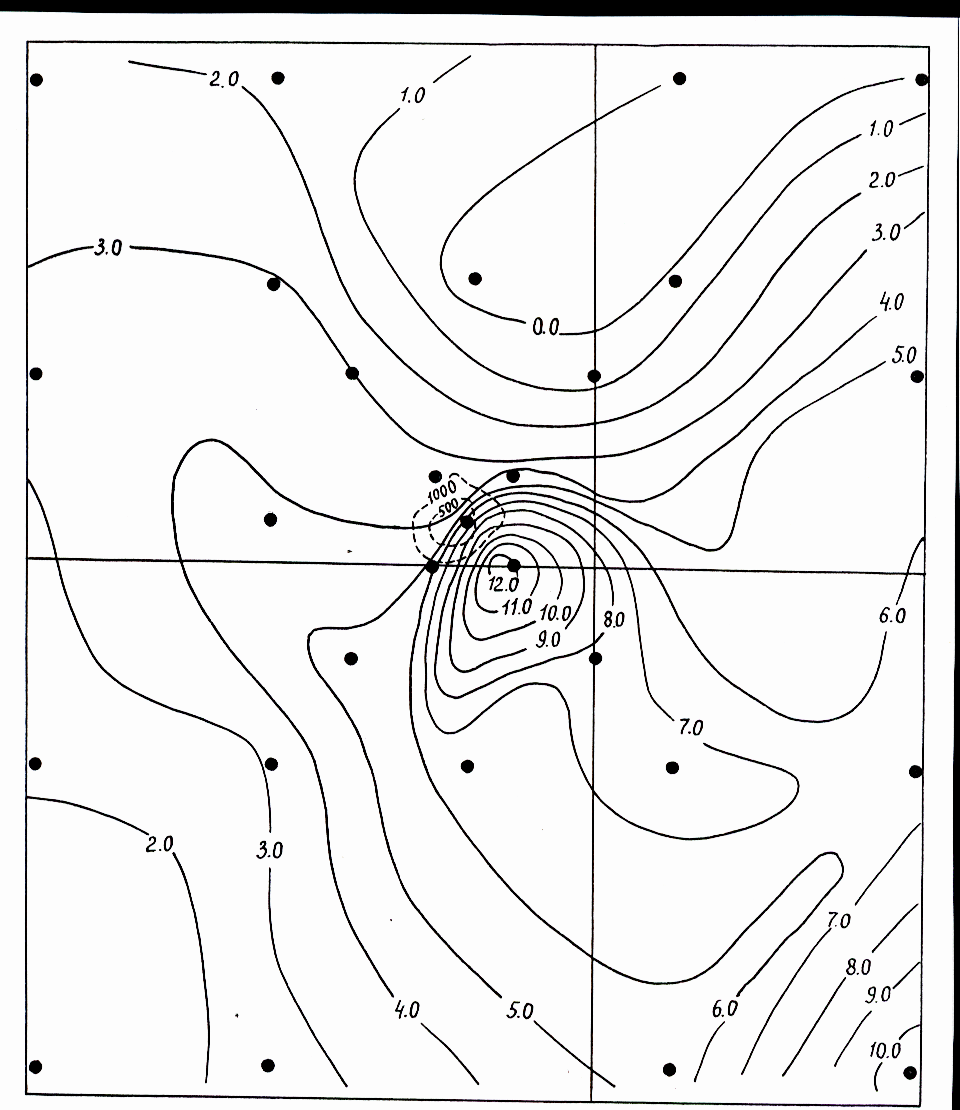

Рис. 9. Распределение фосфатов - PO4 (мкг/л) над вершиной г. Колахан Гавайского хребта в апреле 1976 г. на горизонте 100 м. (Съемка НПС «Экватор»).
Fig. 9. The distribution of phosphate – PO4 (mkg/l) on the top of Kolahan Seamount at April 1976 on the 100 m horizon (R/V “Equator”).
3.2.1.

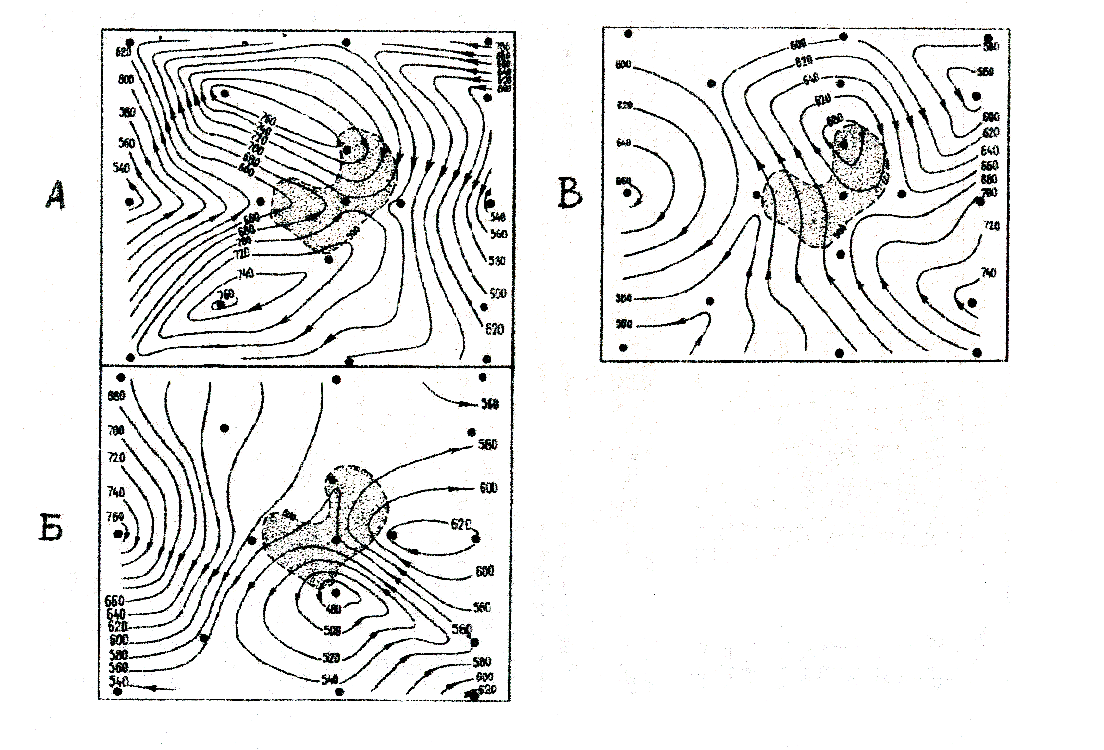

Рис. 10. Геострофические составляющие течений на поверхности в районе горы Колахан 11-13 (а), 17-19 (б) и 22-24 октября (в) 1979 г. НПС «Мыс Юноны»
Fig.10. The geostrophic currents on the surfaces in the region of the Kolahan Seamount 11-13 (a), 17-19 (b) and October 22-24 (c) 1979. The R/V “Cape Yunona”.

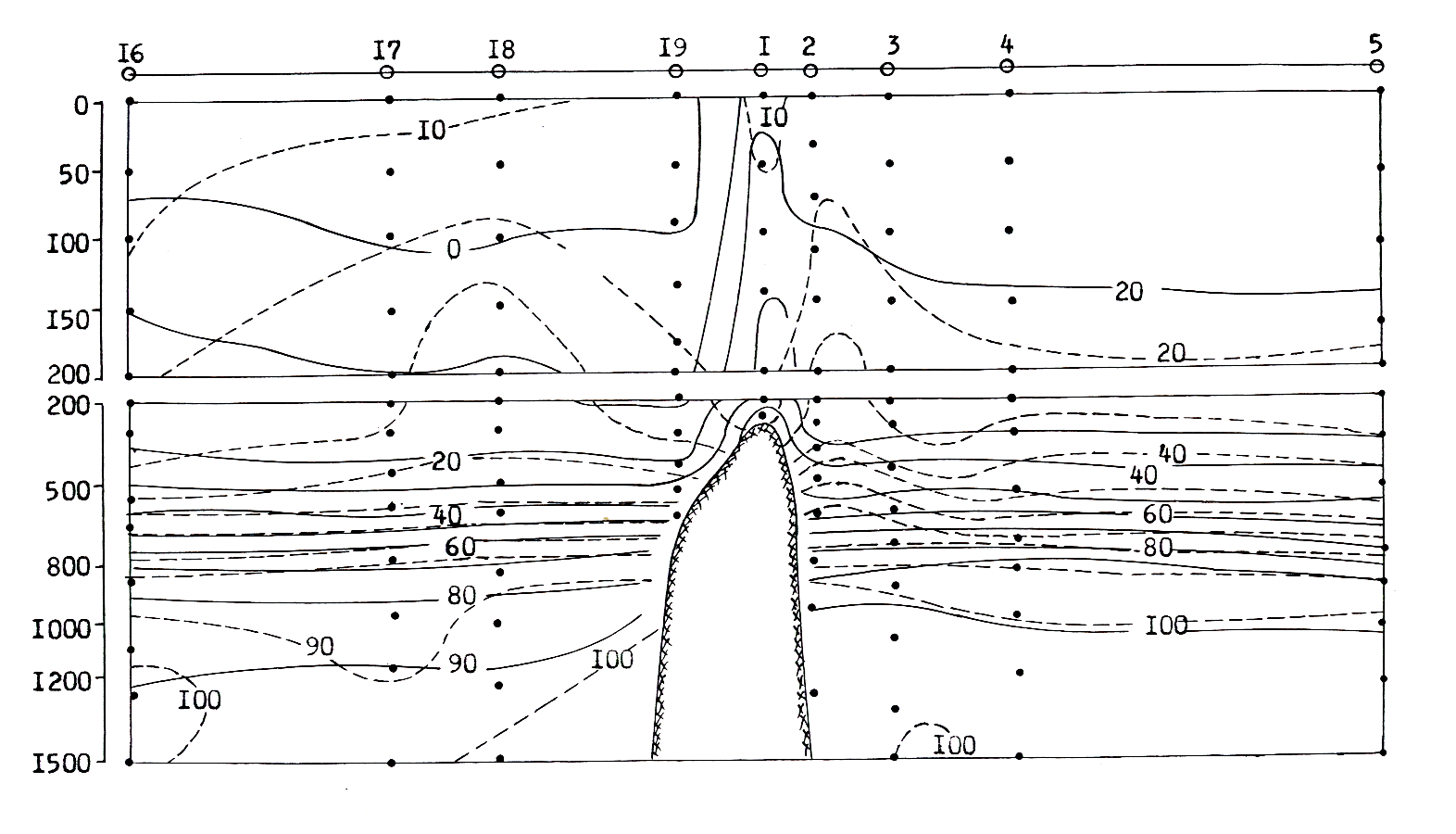

Рис. 11. Вертикальное распределение растворенного кислорода (в мл/л) на повторяющихся разрезах микросъемок № 9 и № 10 в январе 1979 г. НПС «Мыс Тихий»
Услов. обозн.: ______ микросъемка № 9 (17-19.01.1979 г.)
_ _ _ _ микросъемка № 10 (23-25.01.1979 г.)
1,2,3 ….16-19 – номера гидрологических станций
Fig. 11. The vertical distribution of the dissolved oxygen (ml/l) on reiterative sections № 9 and № 10 at January 1979. R/V “Cape Calm”.
_____ 9 (17-19.01.1979) microsurvay
_ _ _ _ 10 (23-25.01.1979) microsurvay
1, 2, 3…16-19 – a number of oceanographic stations.
Рис. 12. Вертикальное распределение концентраций фосфатов (в мкг/л) на разрезах микросъемок № 9 и № 10 в январе 1979 г. НПС «Мыс Тихий»
Услов. обозн.: ______ микросъемка № 9 (17-19.01.1979 г.)
_ _ _ _ микросъемка № 10 (23-25.01.1979 г.)
Fig. 12. The vertical distribution of the phosphate concentration (mkg/l) on the sections of 9 and 10 at January 1979. R/V “Cape Calm”.
_____ 9 (17-19.01.1979) microsurvay
_ _ _ _ 10 (23-25.01.1979) microsurvay

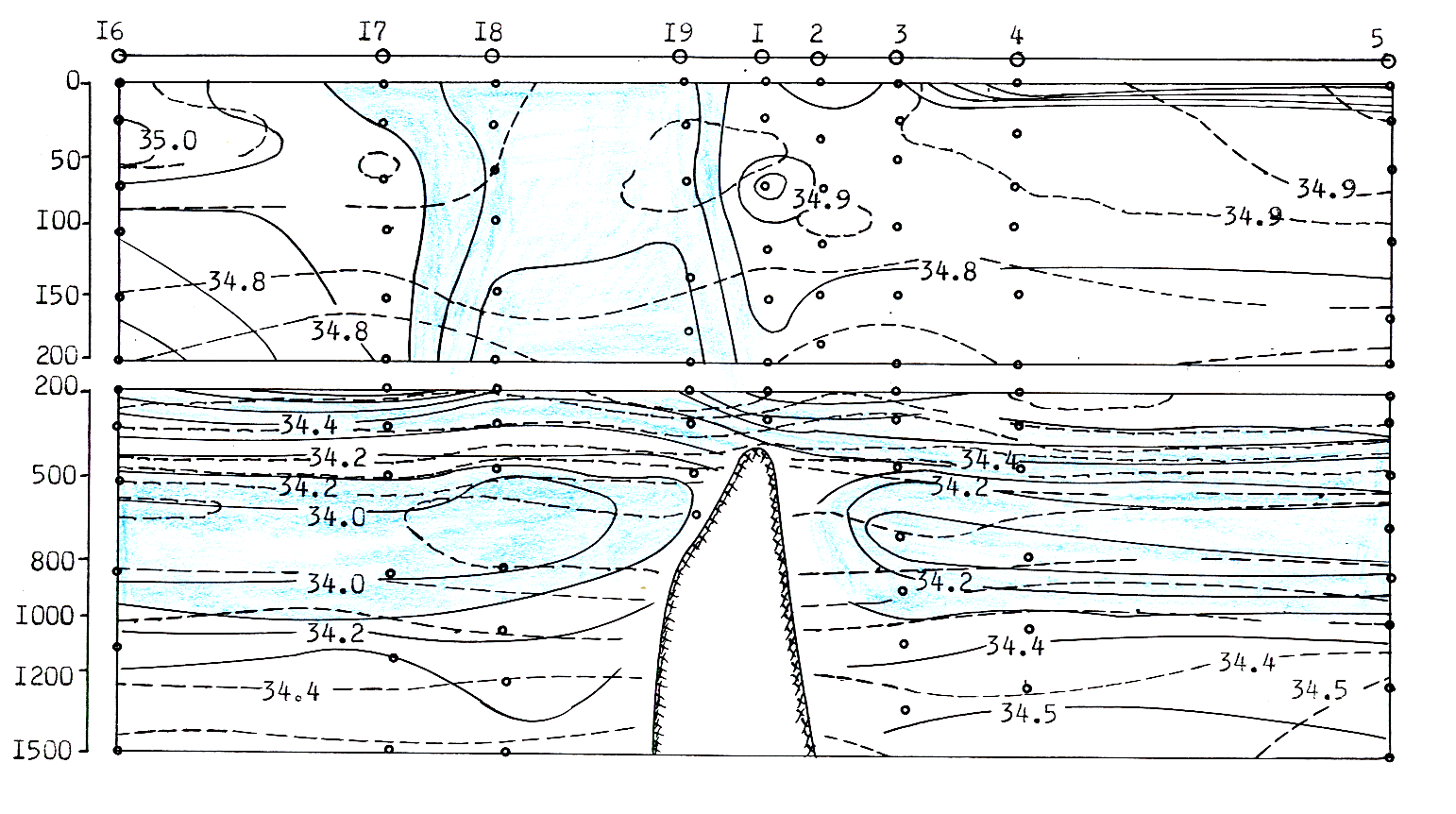

Рис. 13. Распределение солености на первой (19-21.01.1979) и второй (25-26.01.1979) океанографических съемках в районе г. Колахан. НПС «Мыс Тихий»
Услов. обозн.: ______ микросъемка № 1
_ _ _ _ микросъемка № 2
Fig. 13. The distribution of the salinites on the first (19-21.01.1979) and the second (25-26.01.1979) oceanographic survey in the region of the Kolahan Seamount. R/V “Cape Calm”.
_____ microsurvay 1
_ _ _ _ microsurvay 2
Рис. 14. Динамика среднесуточного вылова на промысле кабан-рыбы в июле 1975 г.:
А – на г. Кинмей, Б – на г. Милуоки, В – г. Колахан
Усл. обозн.: ▬▬ уловы на траление, уловы на с/сутки
F.14. The record of the cath dynamics per day of the Pentaceros Rihardsoni at July 1975.
Upper – on Kinmey, middle – on Milwauki, downstairs – Kolahan seamounts.
Catches per trawling ______ , catches per day - - - -

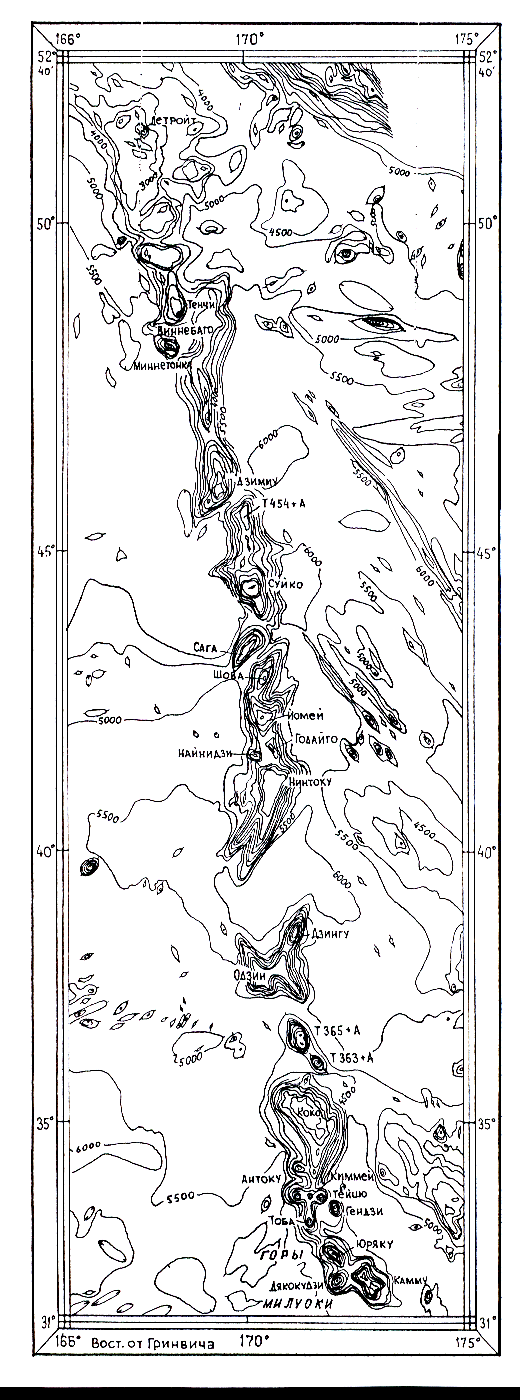

Рис. 15. Батиметрическая схема Императорского хребта
Fig.15. The batimetric scheme of the Imperial Ridge
Рис. 16. Распределение фосфатов (мкг/л) и кремнекислоты (мкг/л) (А) и растворенного кислорода (мл/л и %) (Б) в районе горы Милуоки (Императорский хребет). 6-12 мая 1970 г. НПС «Академик Берг».
Fig.16. The distribution of the phosphate (mkg/l) and silicate (mkg/l) (A) and dissolved oxygen (ml/l and %) (B) in the region of the Milwauke Seamount. 6-12 May 1970. R/v “Academician Berg”.

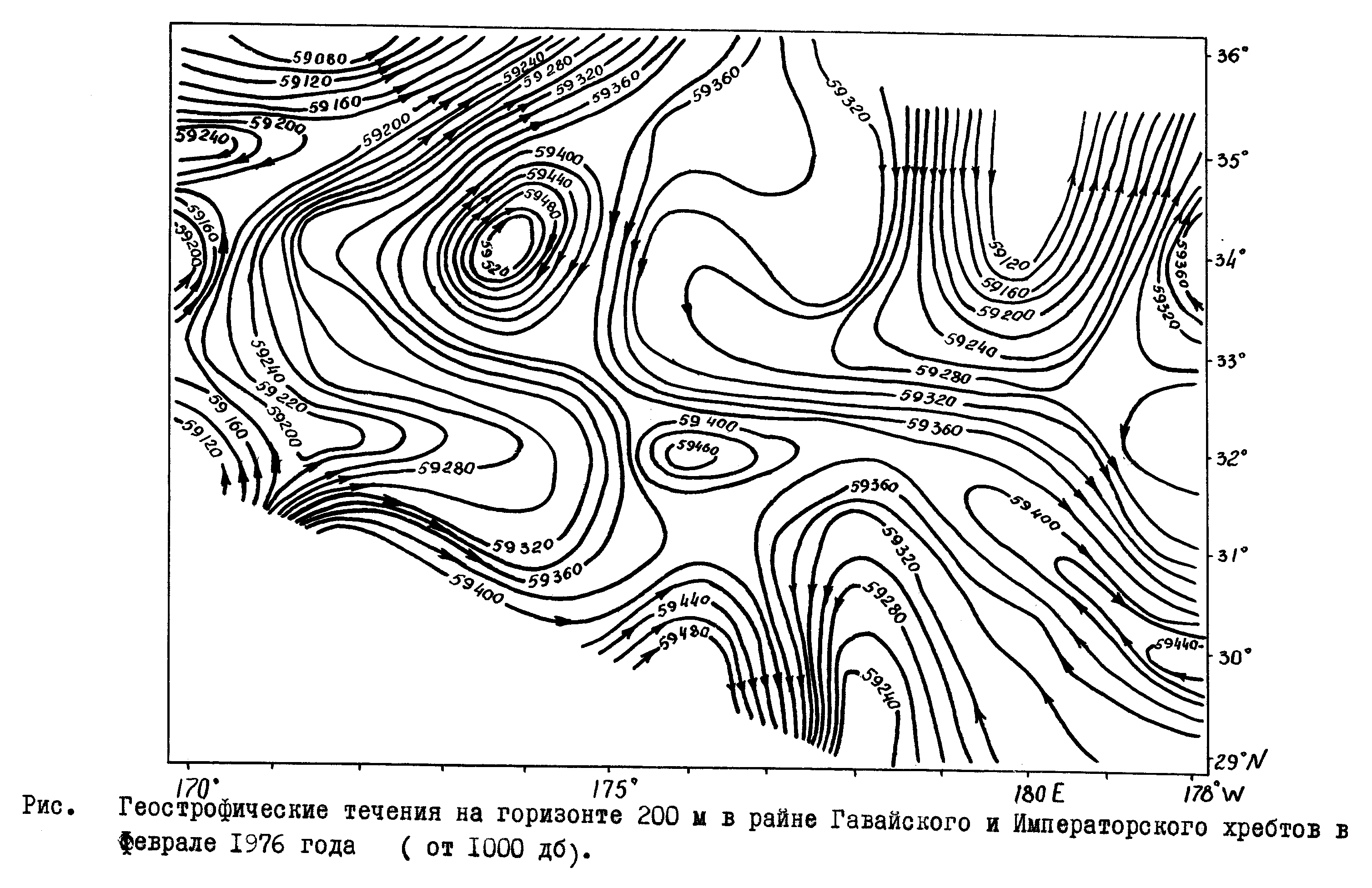

Рис. 17. Геострофические течения на горизонте 200 м в районе Гавайского и Императорского хребтов в феврале 1976 г. (от 1000 дб)
Fig.17. The geostrophic currents on 200 m horizon in region of the gunction Hawaiian and Imperial Ridges at February 1976 (from 1000 db). R/V “Ekwator”.

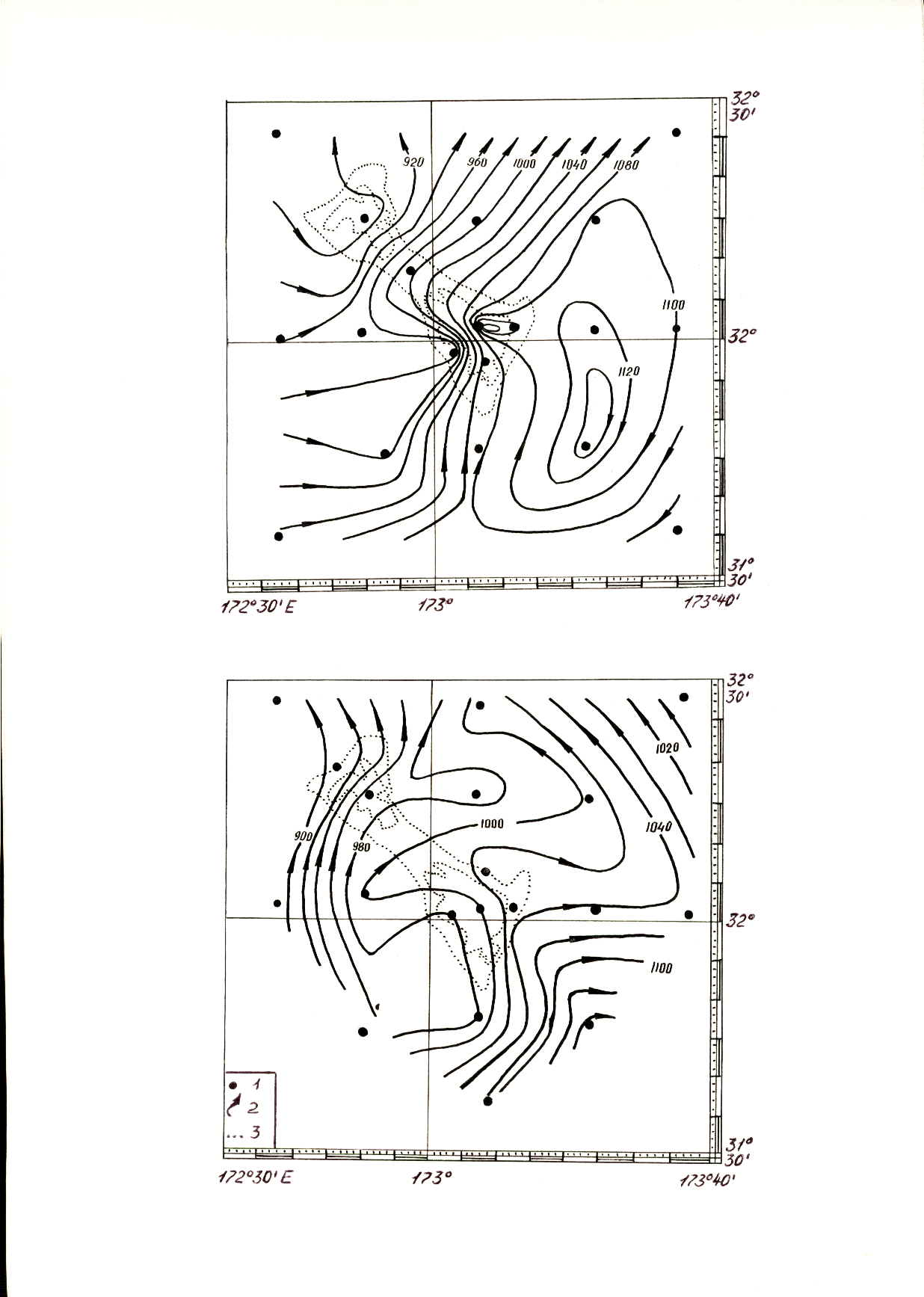

Рис. 20. Схемы геострофических течений и их синоптическая изменчивость в районе г. Милуоки в зимний период 1983 г.: А – 7-11.01.1983; Б – 19-22.01.1983 г.
Усл. обозн.: 1 – положение гидрологических станций, 2 – направление течений, 3 – изобаты 500 и 1000 м.
Fig.20. The schemes of the geostrophic currents and their synoptic variability in the region of the Milwauke Seamount at winter period 1983.
Upper – 7-11.01.1983; downstairs – 19-22.01.1983:
1 – a position of oceanographic station, 2 – a direction of the currents, 3 – 500 and 1000 m – isobaths.
3.3.3.

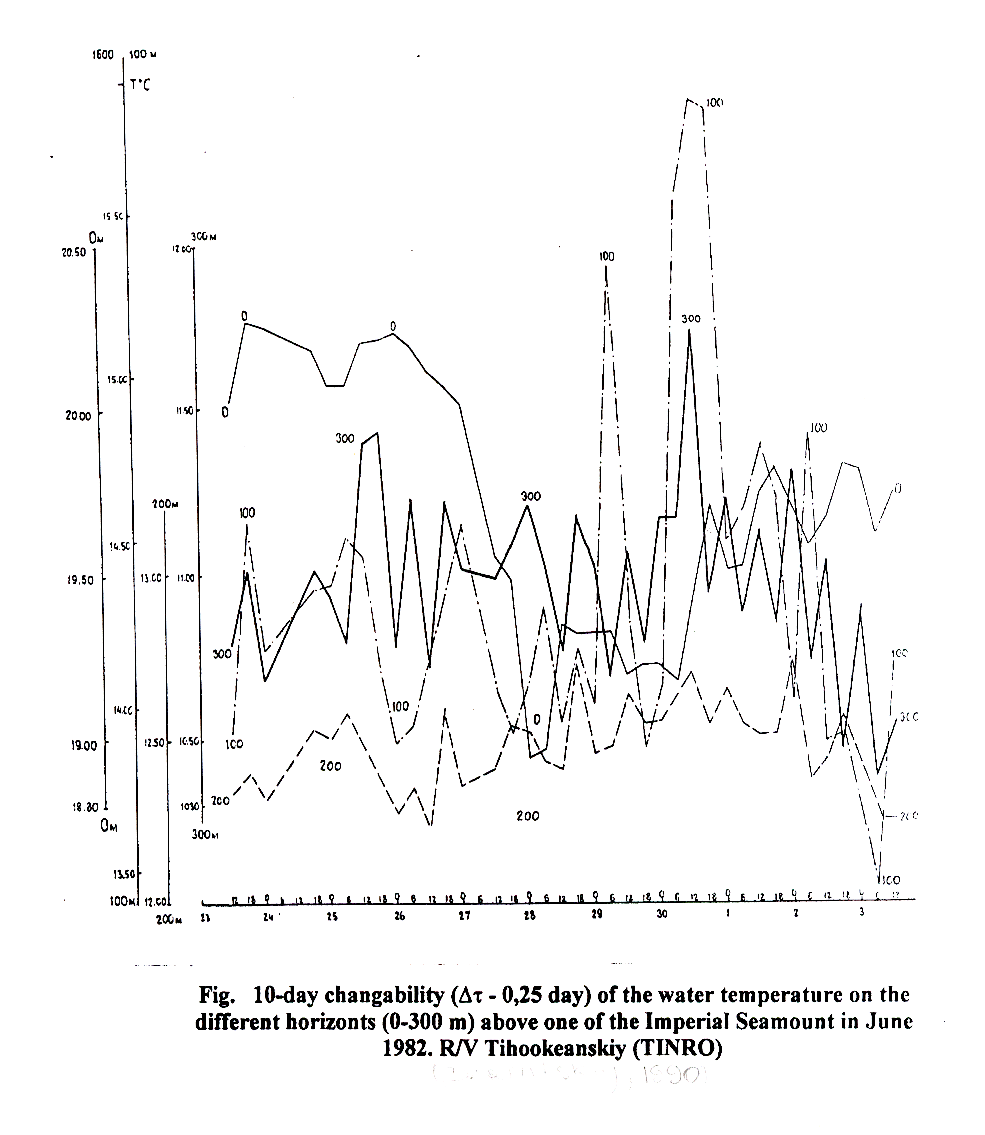

Рис. 21. Динамика изменчивости температуры воды в слое 0-300 м над вершиной одной из центральных гор Императорского хребта на 10-суточной станции с дискретностью измерений 0,25 сут. НПС «Тихоокеанский» 23.06 – 3.07.1982 г. (Darnitskiy, 1990)
Усл. обозн.: по оси х верхняя шкала – часы, нижняя – даты
Fig.21. The records of the variability of the water in the 0-300 m layer on top of the central seamount of Imperial Ridge on 10-dayly station with the 0,25 day meadurements. R/V “Pacific” 23.06 – 3.07.1982 (Darnitskiy, 1990).
Vertical scale – different scales of water temperature for different horizonts,
lower – a date of station in june-julay
