Инструкция по эксплуатации вытяжки:

Описание изделия

Освещение Фильтровочная сетка

Режимы работы

Режим отработанного воздуха

Вентилятор вытяжного шкафа вытягивает кухонные пары и перенаправляет их через грязевой фильтр в атмосферу. Грязевой фильтр поглощает твердые частицы кухонных испарений. Кухня остается чистой от грязи и запахов.

Когда вытяжной шкаф работает в режиме отработанного воздуха одновременно с другой горелкой, использующей эту же вытяжную трубу (такие как газовые, масляные или угольные нагревательные приборы, поточный нагревательный прибор, водогрейный котел), необходимо обратить внимание на то, чтобы обеспечить достаточное поступление свежего воздуха, который будет необходим горелке для горения.

Безопасная работа возможна при условии, что пониженное давление в комнате, где установлена горелка, не превысит 4 Па (0,04 мбар).

Режимы работы

Это может быть достигнуто, если воздух для горения идет через неблокируемые отверстия, напр. в дверях, окнах и через настенные короба, впускающие/выпускающие воздух или через другие технические приспособления, такие как взаимообратное блокировочное устройство и т. д.

Если приток воздуха недостаточный, то существует риск отравления продуктами горения, которые поступают назад в комнату.

Настенная коробка, впускающая/выпускающая воздух, сама не гарантирует, что не будет превышено допустимое значение.

Примечание: При оценке полного требования, должна быть принята во внимание комплексная вентиляционная система всего дома. Это правило не распространяется при использовании электроплит, таких как плиты и духовые шкафы.

НЕ нашли? Не то? Что вы ищете?

Необходимо придерживаться государственных норм при передаче отработанного воздуха.

Режим циркуляции воздуха:

Активированный угольный фильтр должен подходить к этому режиму работы (смотри «Фильтры и обслуживание»).

Активированный угольный фильтр является необязательной дополнительной принадлежностью, которую можно получить у специального розничного торговца.

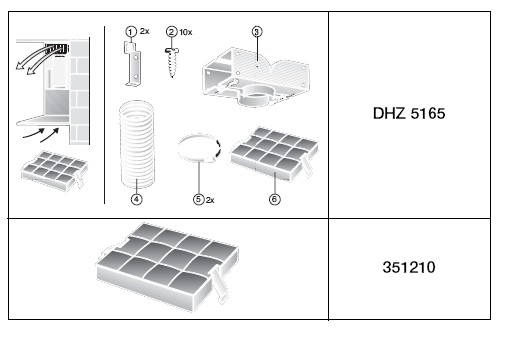

Количество необходимых принадлежностей можно найти в конце данной инструкции по использованию.

вентилятор

Если встроен активированный угольный фильтр, то не будет неприятного запаха от кухонного дыма.

Перед первым использованием

Важные заметки:

Данная Инструкция для пользования применима к нескольким версиям такого изделия. Соответственно, Вы можете найти описания индивидуальных технических характеристик, которые не применяются к Вашему отдельному изделию. Данный вытяжной шкаф соответствует всем релевантным правилам безопасности.

Ремонты должны проводиться только квалифицированными специалистами.

Неправильно выполненные ремонты могут вызвать значимый риск для пользователя.

Не используйте изделие, если оно как-либо повреждено.

Изделие должно быть подсоединено только к сетевым розеткам и подключено квалифицированным специалистом.

Если соединительный провод поврежден, Вам должны заменить его – изготовитель, сервисная служба или квалифицированный специалист, чтобы избежать угрозы.

Утилизируйте упаковочные материалы соответствующим образом (смотрите Инструкции по установке).

Данную вытяжку можно использовать только в домашнем хозяйстве.

Должны быть всегда вкручены электрические лампочки, если используется вытяжной шкаф.

Неисправные лампочки должны быть немедленно заменены, чтобы защитить оставшиеся лампочки от перегрузки.

Никогда не используйте вытяжной шкаф без грязевого фильтра.

Перегретый жир или масло могут легко воспламениться. Если Вы готовите пищу с жиром или маслом, напр. чипсы и т. д., никогда не оставляйте плиту без присмотра.

Не готовьте облитые ромом и подожженные продукты непосредственно под вытяжным шкафом.

Если Вы готовите на плите что-то на подсолнечном масле или жире, например, чипсы, то не оставляйте плиту без присмотра.

владельцем

Старайтесь, чтобы испорченная еда не попадала непосредственно под вытяжной вентилятор.

Газовые конфорки должны нагреваться только вместе с посудой.

Риск, что грязевой фильтр воспламенится из-за огня.

Ограничивается использование вытяжного шкафа над горелками на твердом топливе (уголь, дерево и т. д.) (Смотрите Инструкции по установке)

Газовые конфорки/газовые плиты

Не используйте сразу все конфорки или плиты одновременно (макс. 15 мин.) при высоком нагреве, имеется риск возгорания при соприкосновении с поверхностью корпуса или опасность повреждения вытяжного шкафа. При работе вытяжки над конфорками или плитками, где работает одновременно три или более конфорок, вытяжка должна быть настроена на максимальную мощность.

Способ эксплуатации

Наиболее эффективным методом удаления паров, производимых во время приготовления пищи, является:

Включите вентилятор, как только Вы начали готовить. Выключите вентилятор через несколько минут после того, как Вы закончили приготовление пищи.

Свет Дисплей установок

вентилятора

Вентилятор выключен Продолжение

Регулирование вентилятора

скорости

вентилятора

Включение вентилятора

и переключение

интенсивного уровня

Звуковой сигнал:

Нажатие кнопок сопровождается звуковым сигналом.

Отключение звукового сигнала:

Если одновременно нажать кнопки 0 и + , по истечении 3 секунд сигнал отключится.

Включение звукового сигнала:

Повторите тот же процесс.

Включение:

Нажмите кнопку +.

Включение необходимого уровня вентилятора:

Нажмите кнопку +.

Вентилятор переключится на одну ступень

выше.

Нажмите кнопку -.

Вентилятор переключится на одну ступень

ниже.

Отключение вентилятора:

Нажмите кнопку «0».

Или:

Нажимайте кнопку – до тех пор, пока не

отключится вентилятор.

Высветившийся 0 на дисплее позже исчезнет,

через короткое время.

Интенсивная установка:

Максимальная мощность достигается при интенсивной установке. Но это можно только на короткое время.

Нажмите и держите кнопку +, пока не высветится «Р».

Если Вы не хотите вручную отключать

интенсивный уровень вентилятора, то

вентилятор отключится самостоятельно через

10 минут на 2 уровне.

Продолжение вентилятора:

Нажмите кнопку .

Вентилятор продолжает работу с 1 шага до

10 минут, и через некоторое время точка

мигает на дисплее. После этого периода

вентилятор автоматически отключается.

Освещение:

Освещение может быть включено в любое время, даже если вентилятор выключен.

Регулирование освещения:

Держите кнопку до тех пор, пока не

достигается необходимая яркость света.

Включение света автоматически, например, с помощью времени

Вентилятор и свет должны быть отключены.

Включение:

Одновременно нажмите кнопку – и .

Через 3 секунды свет включится, подтверждая

достоверность установки.

Отключение:

Повторите процесс с включением света.

Через 3 секунды свет отключится,

подтверждая достоверность установки.

Фильтры и обслуживание

Грязевые фильтры:

Металлические фильтры используются для поглощения жирных элементов испарений, которые возникают во время приготовления пищи.

Плоский фильтр изготовлен из невоспламеняемого металла.

Внимание:

Так как фильтр становится все более и более наполненным жиром, возникнет не только риск его воспламенения, но это также неблагоприятно повлияет на эффективность вытяжного шкафа.

Важно:

Очищая металлические грязевые фильтры через соответствующие периоды времени, снижается возможность их воспламенения в результате накопления тепла, такого как возникает при готовке во фритюрнице или жарении.

Насыщенность индикатора:

Если смазочный фильтр очень насыщенно горит, звуковой сигнал будет звенеть в течение 6 секунд, после того, как выключится вентилятор и высветится на дисплее.

смазочный фильтр должен быть почищен.

Чистка металлических грязевых фильтров:

Фильтры должны лежать слегка в посудомоечной машине. Их можно чем-нибудь

закрепить.

Важно:

Металлические фильтры, наполненные жиром, нельзя мыть совместно с другой посудой и т. д.

Когда чистите фильтры вручную, сначала замочите их в горячей мыльной воде. Затем очистите фильтры щеткой, тщательно промойте их и дайте стечь воде.

Извлечение и вставление металлических грязевых фильтров:

Внимание: галогенная лампочка должна быть выключена и холодной.

Поверните два стопора на грязевом фильтре и извлеките грязевой фильтр руками.

Очистите фильтры. Вставьте очищенные фильтры назад в шкаф.

4. Отмените на дисплее.

Нажмите кнопку 0.

Фильтры и техническое обслуживание

Активированный угольный фильтр:

Для нейтрализации неприятных запахов при помощи при помощи циркуляции.

Внимание:

При увеличении насыщенности жира на задней стороне увеличивается воспламеняемость, и функции вентиляционной трубы могут причинить вред.

Важно:

При своевременной замене активированного угольного фильтра снижается опасность возгорания, которая может возникнуть при обжаривании или фритюре.

Установка фильтра:

Удалите металлические фильтры (смотри «Удаление и установка металлических жироулавливающих фильтров»).
Вставьте активированный угольный фильтр.

3. Вставьте клапан.

4. Вставьте металлический фильтр смотри «Удаление и установка металлических жироулавливающих фильтров»).

5. Отмените на дисплее.

Нажмите кнопку 0.

Насыщенность индикатора .

Если активирован угольный фильтр, то насыщается светом и точка, звуковой сигнал звучит в течение 6 секунд, после того, как отключится вентилятор и появляется на дисплее.

Замена активированного угольного фильтра:

При нормальной работе (ежедневно 1-2 часа) можно поменять активированный угольный фильтр 1 раз в год. Другой фильтр можно получить у любого уполномоченного дилера (смотри дополнительные принадлежности). Используйте только оригинальные фильтры.

Таким образом, ваш вытяжной шкаф будет работать максимально эффективно.

Утилизация использованного активированного угольного фильтра:

Активированный угольный фильтр не содержит загрязняющих веществ. Поэтому он может быть утилизирован так же, как и остальной ваш домашний мусор.

Чистка и уход

Отключите вытяжной шкаф из электросети, вытащив штепсельную вилку или выключив подачу питания в предохранительной коробке.

только не чистите колпак экстрактора абразивными мочалками или же средствами, которые содержат песчинки, соду или хлор!

влажной

Чистите рабочие кнопки только мягким мыльным раствором и мягкой влажной тряпочкой. Не используйте очистители для нержавеющей стали для чистки рабочих кнопок.

Поверхности из нержавеющей стали:

Используйте мягкие неабразивные очистители, нержавеющей стали. Чистите поверхность в том же направлении, как она была загрунтована и отшлифована. Мы рекомендуем наш очиститель под номером 461731.

Просмотрите вложенные буклеты с нашими адресами.

Алюминиевые и пластиковые поверхности:

Не используйте сухие тряпочки. Используйте мягкие оконные чистящие вещества. Не используйте агрессивные, кислотные или едкие очистители.

Наблюдайте за правилами гарантии, которые есть во вложенной инструкции по сервису.

Замена лампочек освещения

Выключите вытяжной шкаф и вытащите штепсельную вилку или выключите подачу электропитания в предохранительной коробке.

Галогенная лампа будет во время работы очень горячей. Также некоторое время после выключения имеется опасность возгорания.

Освободите лампу от колец отверткой или чем-нибудь похожим.

Замените галогенную электрическую лампочку (традиционная галогенная лампочка 12 Вольт, макс. 20 Ватт, цоколь G4).

Внимание: гнездовая колодка.

Когда берете электрическую лампу, используйте чистое полотенце

Вставьте кольцо лампочки. Вставьте штепсельную вилку изделия или включите подачу электропитания в предохранительной коробке.

Совет: если освещение не работает, проконтролируйте, чтобы лампочка была вставлена правильно.

Установка насыщенности индикатора

Если проделать необходимое изменение рабочих режимов, (выпуск воздуха/циркуляционный режим), насыщенность индикатора фильтров должна быть изменена. (Смотрите установочные инструкции).

Повреждения

Если или горит на дисплее:

Смотрите главу «Фильтры и сохранение».

Если невозможно работать с вытяжным шкафом

Отключите вытяжной шкаф от

электропитания, это можно сделать, вытащив

штепсельную вилку из розетки, или отключив

главный предохранитель.

Подождите 1 минут и затем включите

прибор заново.

Если у Вас есть какие-либо вопросы или если возникла поломка, пожалуйста, звоните в службу работы с покупателями.

(Смотрите Список представительств Службы работы с покупателями).

Когда Вы звоните, пожалуйста, назовите следующее:

Впишите соответствующие номера в рамочку выше. E-№ (№ продукта) и FD (дата производства) указаны в паспортной табличке, которую можно увидеть внутри вытяжного шкафа, после того, как вы отсоедините раму фильтра.

Инструкции по установке:

Важная информация

Старые изделия – это не бесполезный мусор. Если они утилизированы способом, не наносящим вреда окружающей среде, ценное сырье может быть переработано для повторного использования.

Перед тем, как вы утилизируете старое изделие, убедитесь, что оно было приведено в нерабочее состояние.

Ваше новое изделие было защищено упаковкой на пути к Вам. Ни один из материалов не вызывает загрязнения окружающей среды и все могут быть переработаны для повторного использования. Пожалуйста, помогите в защите окружающей среды и утилизируйте упаковку способом, не наносящим вреда окружающей среде.

Вы можете получить информацию по наилучшему способу утилизации старых изделий и упаковки от Вашего дилера или местного муниципального комитета.

Используйте вытяжной шкаф только для проветривания.

Всегда монтируйте вытяжной шкаф над центром конфорки.

Минимальная дистанция между электрической плитой и нижним краем вытяжного шкафа: 550 мм, рис.1.

Об очаге для твердого горючего, из которого может исходить опасность пожара (например, полет искры), монтаж вытяжного шкафа только тогда допустим, если очаг имеет закрытое не съемное покрытие и устанавливаются специфические инструкции для стран. Это ограничение не относится к газовым плитам.

Чем меньше расстояние между вытяжным шкафом и конфорками, тем больше вероятность, что от восходящего пара внизу на вытяжном колпаке могут образовываться капли.

Дополнительные примечания, касающиеся газовых плит:

При установке газовых конфорок, соблюдайте соответствующие национальные установленные правила (напр. в Германии: Технические правила по газовым установкам TRGI).

Соответствующие правила и примечания по установке, предоставленные производителем газовой плиты, должны быть соблюдены в любых случаях.

Вытяжной шкаф может быть установлен рядом только с одним высоким шкафом или высокой стеной. Зазор должен быть как минимум 50 мм.

Установка вытяжного шкафа над газовыми плитами при минимальной высоте в 650 мм – рис.1 – разрешена при условии, что не превышаются следующие номинальные тепловые нагрузки:

Перед монтажом

Отработанный воздух выпускается вверх через вентиляционную шахту или непосредственно через внешнюю стену в отверстие.

Отработанный воздух не должен быть направлен ни в дымоход и воздухоотвод, который в текущее время используется для других целей, ни в шахту, которая используется для вентиляции комнат, в которых также расположены печи или камин.

Отработанный воздух может быть выпущен только в соответствии с официальными и установленными правилами (напр. национальными строительными нормами и правилами).

Правила локальных органов власти должны быть соблюдены при выпуске воздуха в дымоходы или воздуховоды, которые не используются.

Когда вытяжной шкаф работает в режиме отработанного воздуха одновременно с различными горелками, которые также используют тот же дымоход (такие как газовые, масляные или каменноугольные нагревательные приборы, поточные нагреватели, водогрейные котлы) необходимо принять во внимание, чтобы обеспечить, что имеется достаточная подача свежего воздуха, который будет необходим горелкой для горения.

Безопасная работа возможна при условии, что пониженное давление в комнате, где установлена горелка, не превышает 4 Па (0,04 мбар).

Это может быть достигнуто, если воздух для горения идет через незаблокированные отверстия, напр. в дверях, окнах и через впускные/воздушные, выпускные настенные коробки или через другие технические приспособления, такие как взаимообратные блокировочные устройства и т. д.

Если доступ воздуха недостаточный, то существует риск отравления продуктами горения, которые возвращаются назад в комнату.

Настенная коробка впуска/выпуска воздуха самостоятельно не гарантирует, что предельные значения не будут превышены.

Примечание: При оценке общего требования, должна быть принята во внимание комплексная вентиляционная система всего дома. Правило не применяется к использованию изделий для приготовления пищи, таких как конфорки или духовые печи.

Если отработанный воздух будет направлен в отверстие, на внешней стене должна быть прикреплена телескопическая настенная коробка.

Перед монтажом

Для оптимальной эффективности вытяжного шкафа:

Короткая ровная выпускная труба. Несколько сгибов в трубе допускаются. Диаметр трубы должен быть как можно больше и никаких тугих узлов на трубе.

Если использованы длинные неровные выпускные трубы, много узлов на трубе или трубы маленького диаметра, уровень вытяжки воздуха не будет более оптимальным и произойдет увеличение шума.

Круглые трубы

Мы рекомендуем

Внутренний диаметр: 150 мм, как минимум 120 мм.

Плоские каналы должны иметь внутренне поперечное сечение, уравненное с диаметром круглых труб.

Там не должно быть остроугольных изгибов.

Диам. 120 мм прим. 112 см2

Диам. 150 мм прим. 177см2

Если трубы имеют различные диаметры:

Вставьте изоляционную ленту.

Для режима отработанного воздуха, убедитесь, что имеется достаточная подача свежего воздуха.

Режим циркуляционного воздуха

Полный набор для установки Вы можете приобрести в специализированных торговых точках.

Соответствующие номера принадлежностей Вы найдете в конце данной инструкции по применению

Подсоединение выпускной трубы диаметром 150 мм:

Вмонтируйте трубу

непосредственно в

воздушное,

выпускное

отверстие на шкафу.

Подсоединение выпускной трубы диаметром 120 мм:

Подсоедините выпускную

трубу к снижающему

соединителю.

Подсоедините

выхлопную

вентиляционную трубу

к нижнему

соединителю.

Перед монтажом

Подготовка стены:

Стена должна быть плоской и перпендикулярной. Убедитесь, что стена подходит для предоставляемого фирмой держателя для монтировки болтов.

Вес в кг.:

Отработанный воздух	Циркуляционный воздух
60 см	20,2	22,4
70 см	21,5	23,7
90 см	23,2	25,4

Мы сохраняем право на внесение изменений в пределах контекста технических разработок.

Замена выхлопной трубы воздуха на циркуляционный метод

Замена электронного контроля системы на циркуляционный метод:

Стандартные установки завода-изготовителя для приведения в действие режима выхлопной трубы воздуха. Чтобы поменять режим, вытяжной шкаф должен быть соединен по направлению и должен быть отключен.

Нажмите и держите кнопку 0. Пока горит 0, нажимайте кнопку

до тех пор, пока на дисплее не загорится

. Когда это произойдет, отпустите кнопку.

Электрическое подключение

ВНИМАНИЕ: ПРИБОР ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН

ВАЖНО: монтаж разных штепсельных вилок.

Проволока в силовом проводе окрашена в соответствии со следующим кодексом

Зеленый и желтый - Земля

Голубой - Нейтралитет

Коричневый - Жизнь

Электрическое подключение

Если Вы устанавливаете к вашему собственному штепселю, цвета этих проводов не могут соответствовать установленным маркировочным знакам на конце штепсельной вилки.

Что Вы должны сделать:

1. Соедините зелено-желтый провод (Земля) к концу штепсельной вилки, которая помечена «Е» или символом (), или окрашенная в зеленый или зелено-желтый цвет.

2. Соедините голубой провод (Нейтралитет) к концу штепсельной вилки, которая помечена «N» или окрашенная в черный цвет.

3. Соедините коричневый провод (Жизнь) к концу штепсельной вилки, которая помечена «L» или окрашенная в красный цвет.

Вытяжной шкаф должен быть подключен только к заземленной розетке, которая была установлена в соответствии с релевантными правилами.

Если возможно, разместите заземленную розетку непосредственно за панельной обшивкой вытяжной трубы.

Электрические данные:

Могут быть найдены в паспортной табличке внутри изделия после извлечения рамы фильтра.

Перед производством любых ремонтов, всегда отсоединяйте вытяжной шкаф от электросети.

Длина соединяющего кабеля: 1,30 м.

Необходимо монтировать провода вытяжного шкафа непосредственно в сеть:

Вытяжной шкаф должен быть подсоединен к подаче электропитания соответствующим квалифицированным электриком.

В цепь дома должен быть установлен разделитель. Подходящим разделителем является переключатель, который имеет зазор между разомкнутыми контактами более 3 мм и прерывает все полюса. Такие устройства включают автоматические выключатели и контакторы.

Вытяжной шкаф соответствует правилам ЕС, относящимся к подавлению эфирных электромагнитных помех.

Установка

Данный вытяжной шкаф предназначен для монтировки в кухонную стену.

Извлеките грязевой фильтр (обратитесь к Инструкциям по работе). Защитите рабочую поверхность, поместив на нее картонную упаковку. Используйте лекало, чтобы отметить точки на стене, куда будут вмонтированы болты. Для того, чтобы облегчить навеску шкафа на болты, очертите контур области, где будет установлен вытяжной шкаф.

Убедитесь, что сохранено минимальное расстояние между плитой и вытяжным шкафом – 550 мм для электрической плиты и 650 мм для газовой плиты.

используя 8 мм бур, просверлите 4 дырки для вытяжного шкафа и 2 дырки для верхних фиксирующих кронштейнов и вставьте настенные затычки до равномерности со стеной.

Примечание: Учтите любые специальные аксессуары, которые должны быть прикреплены.

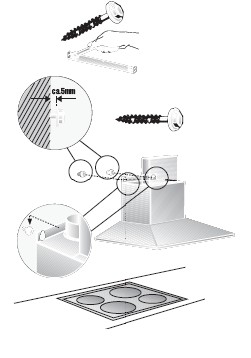

Завинтите верхний и два нижних фиксирующих кронштейна. Средние шурупы (без подкладного кольца) используйте, как помощь при монтаже и вкрутите шурупы на 5 мм. Прикрепите вытяжной шкаф на шурупы.
