«СИКН № 000, СИКН № 000. Техническое перевооружение. Дооснащение БИК СИКН № 000 поточным анализатором серы» (стр. 2 )

4.  Потребность строительства в кадрах

Численность работающих определена в целом по объекту. Численность работающих приведена в таблице 4.1.

Таблица 4.1 – Расчет численности работающих

Количество работающих, чел
Всего	в том числе
Работники рабочих профессий	Инженерно-технические работники	Служащие	Младший обслуживающий персонал (МОП) и охрана
23	17	3	2	1

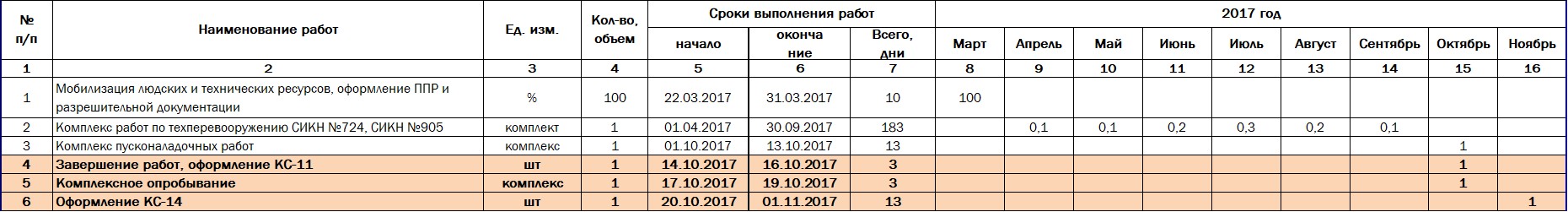

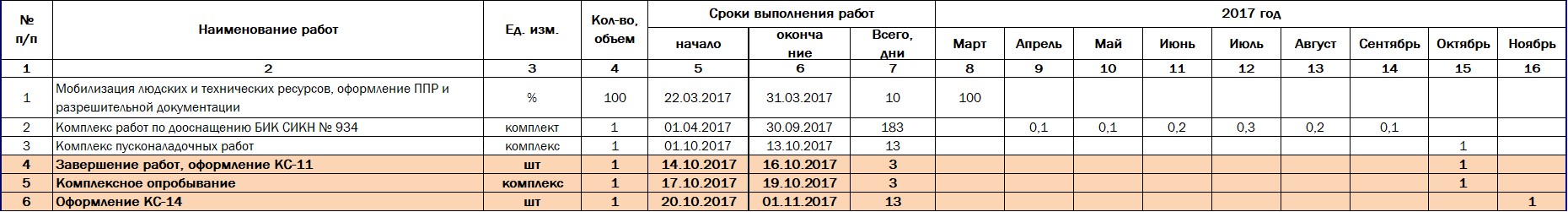

5. Укрупненный график выполнения работ/оказания услуг, в разрезе зданий/сооружений/комплексов

01-ТПР-004-00019 «СИКН № 000, СИКН № 000. ПСП 915км. Волгоградское РНУ. Техническое перевооружение»

01-ТПР-004-00030 «МН "Альметьевск-Куйбышев-2". Дооснащение БИК СИКН № 000 поточным анализатором серы. Техническое перевооружение»



6.  Ведомость объемов работ

Наименование	Ед. изм.	Количество
1	2	3
МН "Альметьевск-Куйбышев-2". Дооснащение БИК СИКН № 000 поточным анализатором серы. Техническое перевооружение "
02-01-01_Технологическое оборудование 000-ТО
Монтажные работы
Арматура фланцевая с ручным приводом или без, диаметр условного прохода: 50 мм	шт	1
Арматура приварная с ручным приводом или без, диаметр условного прохода: 25 мм	шт	2
Арматура приварная с ручным приводом или без, диаметр условного прохода: 15 мм	шт	2
Трубопровод в помещениях или на открытых площадках, диаметр труб наружный: 57 мм	100 м	0,0351
Трубопровод в помещениях или на открытых площадках, диаметр труб наружный: 32 мм	100 м	0,0758
Трубопровод в помещениях или на открытых площадках, диаметр труб наружный: 18 мм	100 м	0,06055
Врезка трубопровода: 57 мм	1 врезка	1
Монтаж шунтирующей перемычки	100 м	0,028
Очистка кварцевым песком: сплошных наружных поверхностей	1 м2	2
Обеспыливание поверхности	1 м2	2
Обезжиривание поверхностей	100 м2	0,02
Огрунтовка Нанесение антикоррозионного покрытия	100 м2	0,02
Окраска Нанесение антикоррозионного покрытия	100 м2	0,02
Зачистка, диаметр трубопровода: 50-63 мм	шт	23
Зачистка, диаметр трубопровода: 25-36 мм	шт	26
Зачистка, диаметр трубопровода: 22 мм	шт	14
Ультразвуковая дефектоскопия: 65 мм	шт	23
Ультразвуковая дефектоскопия: 36 мм	шт	40
Рентгенографический контроль: 60 мм	шт	85
Капиллярный контроль: до 22 мм	шт	1
Подключение к существующему трубопроводу Ш57
Очистка поверхности щетками	1 м2	0,3
Трубопровод в помещениях или на открытых площадках, диаметр труб наружный: 57 мм	100 м	0,04
Трубопровод в помещениях или на открытых площадках, диаметр труб наружный: 18 мм	100 м	0,02
Арматура приварная с ручным приводом или без, диаметр условного прохода: 15 мм	шт	1
Арматура фланцевая с ручным приводом или без, диаметр условного прохода: 50 мм	шт	2
Арматура приварная с ручным приводом или без, диаметр условного прохода: 15 мм	шт	1
Арматура фланцевая с ручным приводом или без, диаметр условного прохода: 50 мм	шт	2
02-01-03_Автоматизация
Монтажные работы
Кабель до 35 кВ в проложенных трубах, блоках и коробах	100 м	3,3
Ввод кабельный в щит	100 концов жил	0,03
Провод по установленным стальным конструкциям и панелям	100 м	0,01
Рукав металлический наружным диаметром: до 48 мм	100 м	0,03
Герметизация кабельных вводов  противопожарной мастикой	1 проход кабеля	2
Строительные работы
Защита узлов заземления силиконовой мастикой	100 м2	0,002778
Доп транспортировка МТР
Перевозка бортовым автомобилем на расстояние до 60 км	1 т	0,096382
02-01-08_Электрооснабжение
Монтажные работы
Автомат одно-, двух-, трехполюсный на ток до 25 А	шт	1
Монтаж УЗИП	шт	1
Монтаж термоусаживаемой манжеты из трубки для кабеля	шт	2
Короб металлический на конструкциях	100 м	0,02
Труба стальная по установленным конструкциям, диаметр: до 40 мм	100 м	0,1
Труба винипластовая, диаметр: до 50 мм	100 м	0,03
Кабель до 35 кВ по установленным конструкциям и лоткам	100 м	1,4
Кабель до 35 кВ в проложенных трубах, блоках и коробах	100 м	0,1
Кабель до 35 кВ в готовых траншеях без покрытий	100 м	0,1
Заделка концевая сухая для 3-4-жильного кабеля	шт	2
Перемычка заземляющая тросовая	10 шт.	0,3
Доставка материалов
Перевозка строительных грузов до 60 км	1 т	0,041016
Перевозка строительных грузов до 60 км	1 т	0,078892
09-01_Оборудование и трубопроводы Градуировка, Подготовительные работы
Градуировка ТТ Ду 57,32,22	км	0,017145
09-03-04_ПНР. Электрооснабжение
Выключатель однополюсный напряжением до 1 кВ: с устройством защитного отключения	шт	1
Фазировка электрической линии или трансформатора с сетью напряжением: до 1 кВ	1 фазировка	1
Испытание аппарата коммутационного напряжением: до 1 кВ (силовых цепей)	1 испытание	1
Измерение сопротивления изоляции мегаомметром	1 линия	1
Замер полного сопротивления цепи «фаза-нуль»	шт	1
Измерение сопротивления растеканию тока: контура с диагональю до 20 м	1 измерение	1
Проверка наличия цепи между заземлителями и заземленными элементами	100 точек	0,02
СИКН № 000, СИКН № 000. ПСП 915км. Волгоградское РНУ. Техническое перевооружение.
Технологическое оборудование. СИКН
Монтажные работы
Арматура фланцевая с ручным приводом или без: 400 мм - кран четырехходовый	шт	1
Монтаж оборудования  - фильтр дренажный	шт	1
Арматура приварная с электрическим приводом: 700 мм	шт	2
Подготовка электрической машины  к испытанию	шт	1
Арматура приварная с электрическим приводом: 1000 мм	шт	1
Подготовка электрической машины  к испытанию	шт	1
Арматура приварная с ручным приводом или без: 50 мм	шт	14
Арматура фланцевая с ручным приводом или без: 50 мм	шт	8
Приварка фланцев к стальным трубопроводам диаметром: 50 мм	шт	8
Арматура приварная с ручным приводом или без: 25 мм	шт	12
Арматура муфтовая с ручным приводом или без: 10 мм	шт	1
Арматура приварная с ручным приводом или без: 50 мм кран шаровой	шт	1
Монтаж пробозаборного устройства, диаметр условного прохода: 100 мм	шт	2
Установка фасонных частей стальных сварных диаметром: 100 мм	1 т	0,1
Арматура фланцевая с ручным приводом или без: 100 мм	шт	1
Установка фасонных частей стальных сварных диаметром: 50 мм	1 т	0,08
Арматура фланцевая с ручным приводом или без: 50 мм	шт	1
Трубопровод из стальных труб с фланцами: 1020 мм	100 м	0,033
Изготовление узла трубопроводов: 1020 мм	100 м	0,033
Продувка воздухом трубопроводов, диаметр:  1020 мм	100 м	0,033
Трубопровод из стальных труб с фланцами: 720 мм	100 м	0,768
Изготовление узла трубопроводов: 720 мм	100 м	0,768
Продувка воздухом трубопроводов, диаметр:  720 мм	100 м	0,768
Трубопровод из стальных труб с фланцами: 325 мм	100 м	0,044
Изготовление узла трубопроводов: 325 мм	100 м	0,044
Трубопровод в помещениях или на открытых площадках: 325 мм	100 м	0,018
Продувка воздухом трубопроводов, диаметр:  325 мм	100 м	0,062
Трубопровод в помещениях или на открытых площадках: 273 мм	100 м	0,303
Продувка воздухом трубопроводов, диаметр:  273 мм	100 м	0,303
Трубопровод в помещениях или на открытых площадках: 108 мм	100 м	0,026
Трубопровод из стальных труб с фланцами: 108 мм	100 м	0,013
Изготовление узла трубопроводов: 108 мм	100 м	0,013
Продувка воздухом трубопроводов, диаметр:  108 мм	100 м	0,039
Трубопровод в помещениях или на открытых площадках: 89 мм	100 м	0,07
Продувка воздухом трубопроводов, диаметр:  89 мм	100 м	0,07
Трубопровод в помещениях или на открытых площадках: 57 мм	100 м	0,48
Трубопровод в помещениях или на открытых площадках: 57 мм	100 м	0,16
Трубопровод из стальных труб с фланцами: 57 мм	100 м	0,31
Изготовление узла трубопроводов: 57 мм	100 м	0,31
Продувка воздухом трубопроводов, диаметр:  57 мм	100 м	0,95
Трубопровод в помещениях или на открытых площадках: 32 мм	100 м	0,392
Продувка воздухом трубопроводов, диаметр:  32 мм	100 м	0,392
Трубопровод в помещениях или на открытых площадках: 14 мм	100 м	0,03
Продувка воздухом трубопроводов, диаметр:  14 мм	100 м	0,03
Узел заземления трубопровода	1 т	0,001
Проводник заземляющий: из медного изолированного провода	100 м	0,024
Проводник заземляющий открыто по строительным основаниям	100 м	0,032
Установка термоусаживаемых трубок	10 соединений	3,2
Установка фланцевых соединений на стальных трубопроводах: 100 мм	шт	2
Приварка заглушки диаметром: 100 мм	шт	1
Приварка заглушки диаметром: 250 мм	шт	2
Приварка днища к стальным трубопроводам диаметром: 700 мм	шт	1
Бобышки, на условное давление: до 10 Мпа	100 шт.	0,06
Монтаж крана шарового штуцерного DN 10 с приваркой штуцера к импульсной трубке	шт	6
Бобышки, на условное давление: до 10 Мпа	100 шт.	0,04
Прочие работы
Изоляция термоусаживающимися лентами сварных стыков трубопроводов диаметром: 1020 мм	шт	6
Изоляция термоусаживающимися лентами сварных стыков трубопроводов диаметром: 720 мм	шт	31
Очистка поверхности абразивным материалом	1 м2	53
Обеспыливание поверхности	1 м2	53
Обезжиривание поверхности: уайт-спиритом	100 м2	0,53
Огрунтовка подземных трубопроводов и фасонных деталей праймером	100 м2	0,08
Окраска огрунтованных подземных трубопроводов и фасонных деталей мастикой	100 м2	0,08
Огрунтовка металлических поверхностей за один раз: грунтовкой	100 м2	0,45
Окраска металлических огрунтованных поверхностей: эмалью ЭП-773	100 м2	0,45
Изоляция трубопроводов диаметром 57 мм	10 м	3,25
Покрытие поверхности изоляции трубопроводов: сталью оцинкованной	100 м2	0,125
Контроль стыков
Зачистка механизированная поверхности сварного соединения: 1020 мм	шт	6
Зачистка механизированная поверхности сварного соединения: 720 мм	шт	31
Зачистка механизированная поверхности сварного соединения: 325 мм	шт	7
Зачистка механизированная поверхности сварного соединения: 325 мм	шт	3
Зачистка механизированная поверхности сварного соединения: 273 мм	шт	90
Зачистка механизированная поверхности сварного соединения: 108 мм	шт	4
Зачистка механизированная поверхности сварного соединения: 108 мм	шт	4
Зачистка механизированная поверхности сварного соединения: 89 мм	шт	48
Зачистка механизированная поверхности сварного соединения: 57 мм	шт	168
Зачистка механизированная поверхности сварного соединения: 57 мм	шт	22
Зачистка механизированная поверхности сварного соединения: 32 мм	шт	84
Ультразвуковая дефектоскопия: 1020 мм	шт	6
Ультразвуковая дефектоскопия: 720 мм	шт	31
Ультразвуковая дефектоскопия: 325 мм	шт	7
Ультразвуковая дефектоскопия: 325 мм	шт	3
Ультразвуковая дефектоскопия: 273 мм	шт	90
Ультразвуковая дефектоскопия: 108 мм	шт	4
Ультразвуковая дефектоскопия: 108 мм	шт	4
Ультразвуковая дефектоскопия: 89 мм	шт	48
Ультразвуковая дефектоскопия: 57 мм	шт	168
Ультразвуковая дефектоскопия: 57 мм	шт	22
Ультразвуковая дефектоскопия: 32 мм	шт	84
Радиографический контроль: 1020 мм	шт	18
Радиографический контроль: 720 мм	шт	93
Радиографический контроль: 325 мм	шт	21
Радиографический контроль: 325 мм	шт	9
Радиографический контроль: 273 мм	шт	270
Радиографический контроль: 108 мм	шт	8
Радиографический контроль: 108 мм	шт	8
Радиографический контроль: 89 мм	шт	96
Радиографический контроль: 57 мм	шт	336
Радиографический контроль: 57 мм	шт	44
Радиографический контроль: 32 мм	шт	84
Ультразвуковая дефектоскопия: 1020 мм	шт	6
Ультразвуковая дефектоскопия: 720 мм	шт	25
Ультразвуковая дефектоскопия: 325 мм	шт	5
Ультразвуковая дефектоскопия: 325 мм	шт	3
Ультразвуковая дефектоскопия: 273 мм	шт	90
Ультразвуковая дефектоскопия: 108 мм	шт	4
Ультразвуковая дефектоскопия: 108 мм	шт	4
Ультразвуковая дефектоскопия: 89 мм	шт	48
Ультразвуковая дефектоскопия: 57 мм	шт	168
Ультразвуковая дефектоскопия: 57 мм	шт	22
Ультразвуковая дефектоскопия: 32 мм	шт	84
Ультразвуковая дефектоскопия: (бобышка),32 мм	шт	18
Ультразвуковая дефектоскопия : 57 мм (врезка ПЗУ)	шт	2
Капиллярный контроль трубопроводов, диаметр: 33 (бобышка),32 мм	шт	18
Капиллярный контроль трубопроводов, диаметр:  57 мм (врезка ПЗУ)	шт	2
Гидроиспытания
Погрузочные работы	1 т	0,7498
Перевозка строительных грузов до 1 км	1 т	0,7498
Разгрузочные работы	1 т	0,7498
Земляные работы
Разработка грунта в отвал экскаваторами	1000 м3	0,155
Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами	1000 м3	0,035
Перевозка грузов до 15 км	1 т	57,75
Засыпка траншей и котлованов с перемещением грунта до 5 м бульдозерами	1000 м3	0,155
Уплотнение грунта пневматическими трамбовками	100 м3	1,55
Демонтаж
Демонтаж сущ. ПЗУ, диаметр условного прохода: 100 мм	шт	2
Демонтаж арматуры : 700 мм	шт	1
Демонтаж арматуры: 1000 мм	шт	1
Демонтаж трубопровода: 1020 мм	100 м	0,03
Демонтаж трубопровода : 720 мм	100 м	0,1
Демонтаж трубопровода: 325 мм	100 м	0,03
Демонтаж трубопровода: 108 мм	100 м	0,02
Демонтаж трубопровода: 57 мм	100 м	0,05
Погрузочные работы	1 т	32,7149
Перевозка строительных грузов до 1 км	1 т	2,7149
Перевозка оборудования  до 1 км	1 т	30
Разгрузочные работы	1 т	32,7149
Перевозка
Перевозка строительных грузов до 15 км	1 т	3,9356
Перевозка оборудования до 15 км	1 т	40,46
Перевозка длинномерных грузов до 15 км	1 т	9,82175
Общестроительная часть
Фундамент ФМ1
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,0053
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0221
Перевозка бетонных смесей до 20 км	1 т	5,495718
Установка закладных деталей весом: до 20 кг	1 т	0,0376
Установка закладных деталей весом: более 20 кг	1 т	0,2269
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,042
Фундамент ФМ2- 2 шт.
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,008
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0442
Установка закладных деталей весом: до 20 кг	1 т	0,0616
Установка закладных деталей весом: более 20 кг	1 т	0,3078
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,072
Фундамент ФМ3
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,0032
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0103
Установка закладных деталей весом: до 4 кг	1 т	0,0087
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,042
Опоры
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,0224
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0848
Установка закладных деталей весом: до 20 кг	1 т	0,0416
Армирование подстилающих слоев и набетонок	1 т	0,192
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,672
Монтаж опорных конструкций: для крепления трубопроводов массой до 0,1 т	1 т	0,416
Обезжиривание поверхностей	100 м2	0,144
Обеспыливание поверхности	1 м2	14,4
Огрунтовка металлических поверхностей за один раз: грунтовкой ЭП-0199	100 м2	0,144
Окраска металлических огрунтованных поверхностей: эмалью ЭП	100 м2	0,144
Окраска металлических огрунтованных поверхностей	100 м2	0,144
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,0154
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0627
Установка закладных деталей весом: до 20 кг	1 т	0,1771
Армирование подстилающих слоев и набетонок	1 т	0,132
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,462
Устройство бетонной подготовки из бетона В 7,5	100 м3	0,0011
Устройство железобетонных фундаментов общего назначения объемом: до 5 м3	100 м3	0,0057
Установка закладных деталей весом: до 20 кг	1 т	0,0161
Армирование подстилающих слоев и набетонок	1 т	0,012
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,042
Приямок под задвижки
Установка бортовых камней бетонных: при других видах покрытий	100 м	0,36
Устройство бетонной подготовки	100 м3	0,012
Монолитные заделки из бетона	100 м3	0,24
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 1	100 м3	0,14
Устройство основания под  блоки: песчаного	1 м3	0,24
Установка блоков стен подвалов массой: до 1 т	100 шт	0,03
Гидроизоляция боковая обмазочная битумная в 2 слоя	100 м2	0,057
Перевозка строительных материалов
Перевозка строительных грузов до 120 км I класс груза (Арматура, Сталь листовая)	1 т	2,138
Перевозка строительных грузов до 120 км I класс груза (Мастика битумная)	1 т	0,3276
Земляные работы
Разработка мокрого грунта с погрузкой на автомобили-самосвалы экскаваторами	1000 м3	0,4465
Разработка грунта вручную	100 м3	0,336
Погрузка грунта с погрузкой на автомобили-самосвалы экскаваторами	1000 м3	0,0336
Перевозка грузов до 15 км	1 т	792,165
Работа на отвале, группа грунтов: 4	1000 м3	0,4465
Работа на отвале, группа грунтов: 2-3	1000 м3	0,0336
Засыпка траншей и котлованов с перемещением грунта до 5 м бульдозерами	1000 м3	0,4186
Засыпка вручную траншей, пазух	100 м3	0,315
Уплотнение грунта пневматическими трамбовками, группа грунтов: 1-2	100 м3	4,186
Автоматизация
Дренажные емкости
сигнализатор уровня, измеритель уровня	шт	12
БИК СИКН № 000
сигнализатор уровня	шт	1
выключатель концевой, световое табло	шт	5
(датчик загазованности	шт	1
Пост управления кнопочный	шт	1
БИЛ СИКН № 000
датчик температуры, преобразователь избыточного давления, манометр показывающий	шт	14
Щиты и пульты	шт	1
преобразователь избыточного давления, манометр, датчик температуры	шт	3
Ротаметр, счетчик, преобразователь, устанавливаемые на фланцевых соединениях: до 250 мм	шт	2
оправа защитная для термометра	шт	6
БИК СИКН № 000
термометр, датчик температуры, показывающий манометр, датчик давления, диф датчик давления	шт	14
преобразователь плотности, первичный преобразователь влагомера, преобразователь вязкости	шт	6
влагомер	шт	2
ТПУ
датчик температуры, датчик давления, детектор прохождения	шт	8
Фильтр на входе ТПУ
диф датчик давления, показывающий манометр	шт	3
Оборудование среднего уровня
Щиты и пульты, масса: до 250 кг	шт	1
Оборудование верхнего уровня
АРМ-ы, принтер	шт	3
системные блоки, АРМ принимающей стороны	шт	4
Демонтаж существующего оборудования СИКН (подлежит дальнейшему использованию)
датчик температуры, преобразователь избыточного давления, манометр, детектор прохождения, сигнализатор уровня	шт	28
Щиты и пульты, масса: до 250 кг	шт	2
Кабель до 35 кВ по установленным конструкциям и лоткам	100 м	105
Вывоз после демонтажа
Погрузочные работы	1 т	4,215
Перевозка строительных грузов  до 1 км I класс груза	1 т	4,215
Разгрузочные работы	1 т	4,215
Монтаж материалов по Г.2.0000.17057-ПМН/ГТП-00.158-А1.СО
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 20	шт	2
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 32	шт	10
Кабель до 35 кВ в проложенных трубах, блоках и коробах	100 м	1,48
Кабель до 35 кВ по установленным конструкциям и лоткам	100 м	210,3764
Заделка концевая сухая для контрольного кабеля, количество жил до 4	шт	300
Заделка концевая сухая для контрольного кабеля, количество жил до 7	шт	8
Заделка концевая сухая для контрольного кабеля, количество жил до 10	шт	26
Заделка концевая сухая для контрольного кабеля, количество жил до 14	шт	8
Заделка концевая сухая для 3-4-жильного кабеля, сечение одной жилы до 35 мм2	шт	4
Присоединение к приборам электрических проводок под винт: с оконцеванием наконечником	100 концов жил	16,24
Ввод гибкий, наружный диаметр металлорукава: до 27 мм	1 ввод	99
Проводник заземляющий из медного изолированного провода сечением 25 мм2	100 м	0,7663
Проводник заземляющий открыто по строительным основаниям: из полосовой стали	100 м	0,58
Рукав металлический наружным диаметром: до 48 мм	100 м	1,1058
Труба стальная по установленным конструкциям: до 40 мм	100 м	0,3298
Герметизация проходов при вводе кабелей во взрывоопасные помещения уплотнительной массой	1 проход кабеля	34
Лоток металлический штампованный по установленным конструкциям, ширина лотка: до 200 мм	1 т	0,005151
Лоток металлический штампованный по установленным конструкциям, ширина лотка: до 400 мм	1 т	0,000258
Короба пластмассовые: шириной до 40 мм	100 м	0,28
Полка кабельная, устанавливаемая на стойках, масса: до 0,9 кг	100 шт.	2,3
Профиль перфорированный монтажный длиной 2 м	100 м	0,1
Конструкции для прокладки кабеля 8 шт
Конструкции для прокладки кабеля	1 т	0,34608
Бетонирование конструкций	100 м3	0,016
Конструкции для крепления разделительного сосуда 1 шт
Металлические конструкции для крепления разделительного сосуда	1 т	0,00618
Бетонирование конструкций	100 м3	0,000375
Трубопроводная арматура
Трубная проводка из бесшовных труб углеродистых и низколегированных сталей на условное давление до 10 МПа на соединениях: сварных, диаметр наружный 22 мм	1000 м	0,0048
Сосуды	шт	1
Кран шаровый диаметр условного прохода: 10 мм	шт	2
Обогрев импульсных трубок
Прокладка кабеля греющего саморегулируемого	100 м	0,06
Оконцевание греющих кабелей	шт	1
Устройство для ввода кабеля под теплоизоляцию	1 присоединение	1
Герметизация проходов при вводе кабелей во взрывоопасные помещения уплотнительной массой	1 проход кабеля	1
Монтаж коробки соединительной	шт	1
Крепление греющего кабеля на трубку лентой самоклеющейся	100 м2	0,00048
Изоляция трубопроводов цилиндрами и полуцилиндрами из минеральной ваты	1 м3	0,6
Покрытие поверхности изоляции трубопроводов: листами алюминиевых сплавов	100 м2	0,005
Герметизация проходов при вводе кабелей во взрывоопасные помещения уплотнительной массой	1 проход кабеля	3
Перевозка строительных грузов  до 15 км	1 т	5,614291
Автоматизация
Блок измерения качества нефти БИК № 000 по ТЗ. А
Сигнализатор уровня жидкости, устанавливаемый на резьбовых соединениях, масса: до 5 кг	шт	1
Датчик загазованности, устанавливаемый на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	1
Монтаж поста звуковой сигнализации	шт	1
Выключатель концевой	шт	1
Монтаж светового табло	шт	4
БИЛ СИКН № 000
Датчик температуры, устанавливаемый на резьбовых соединениях, масса: до 5 кг	шт	18
Датчик температуры, устанавливаемый на резьбовых соединениях, масса: до 10 кг	шт	6
Щиты и пульты, масса: до 50 кг	шт	1
Преобразователь избыточного давления, устанавливаемые на металлоконструкциях	шт	1
Манометр, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	1
Датчик температуры, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	1
Преобразователь, устанавливаемые на фланцевых соединения: до 250 мм	шт	6
Монтаж оправы защитной, устанавливаемый на резьбовых соединениях, масса: до 10 кг	шт	6
БИК № 000
Термометр ртутный, устанавливаемый на резьбовых соединениях, масса: до 5 кг	шт	2
Датчик температуры, устанавливаемый на резьбовых соединениях, масса: до 5 кг	шт	4
Манометр, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	2
Датчик давления, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	6
Преобразователь, устанавливаемый на фланцевых соединениях, масса: до 5 кг	шт	4
Влагомер нефти, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг	шт	2
Оборудование среднего уровня
Щиты и пульты, масса: до 250 кг	шт	2
Оборудование верхнего уровня
АРМ СОИ СИКН № 000 (основное/резервное/принимающей стороны), масса: до 0,015 т	шт	3
Приборы, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 10 кг	шт	3
Добавлять за каждые 5 кг свыше 10 кг	5 кг	9
АРМ инженера, масса: до 0,015 т	шт	3
Принтер, масса: до 0,015 т	шт	1
Демонтаж существующего оборудования СИКН (подлежит дальнейшему использованию)
Демонтаж, с резьбовых соединений, масса: до 5 кг (датчик температуры, термометр ртутный)	шт	18
Демонтаж, с резьбовых соединений, масса: до 10 кг	шт	6
Демонтаж щитов и пультов, масса: до 250 кг	шт	8
Демонтаж кабеля с установленных конструкций, масса 1 м кабеля: до 1 кг	100 м	82,85
Вывоз после демонтажа
Погрузочные работы	1 т	4,64975
Перевозка строительных грузов до 1 км	1 т	4,64975
Разгрузочные работы	1 т	4,64975
Коробки соединительный
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 10	шт	2
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 20	шт	7
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 32	шт	1
Кабельные проводки
Кабель до 35 кВ в проложенных трубах, блоках и коробах, масса 1 м кабеля: до 1 кг	100 м	0,7954
Кабель до 35 кВ по установленным конструкциям и лоткам	100 м	149,8502
Заделка концевая сухая для контрольного кабеля, количество жил до 4	шт	220
Заделка концевая сухая для контрольного кабеля, количество жил до 7	шт	4
Заделка концевая сухая для контрольного кабеля, количество жил до 10	шт	14
Заделка концевая сухая для 3-4-жильного кабеля, сечение одной жилы до 35 мм2	шт	8
Ввод гибкий, наружный диаметр металлорукава: до 27 мм	1 ввод	59
Рукав металлический наружным диаметром: до 48 мм	100 м	0,82
Проводник заземляющий из медного изолированного провода сечением 25 мм2	100 м	0,4214
Проводник заземляющий открыто по строительным основаниям: из полосовой стали	100 м	0,02
Окраска узлов заземления	100 м2	0,005
Конструкция для  прокладки кабеля
Металлические конструкции для крепления кабелей	1 т	0,2163
Устройство фундаментов-столбов бетонных	100 м3	0,001
Конструкция для  крепления разделительного сосуда
Металлические конструкции для крепелния кабелей	1 т	0,00618
Устройство фундаментов-столбов бетонных	100 м3	0,000375
Трубопроводная арматура
Трубная проводка из бесшовных труб углеродистых и низколегированных сталей на условное давление до 10 МПа на соединениях: сварных, диаметр наружный 22 мм	1000 м	0,0048
Монтаж разделительного сосуда	шт	1
Кран шаровый, диаметр условного прохода: 10 мм	шт	1
Обогрев импульсных трубок
Прокладка кабеля греющего саморегулируемого	100 м	0,06
Оконцевание греющих кабелей	шт	1
Устройство для ввода кабеля под теплоизоляцию	1 присоединение	1
Герметизация проходов при вводе кабелей во взрывоопасные помещения уплотнительной массой	1 проход кабеля	1
Монтаж коробки соединительной	шт	1
Крепление греющего кабеля на трубку лентой самоклеющейся	100 м2	0,00048
Изоляция трубопроводов цилиндрами и полуцилиндрами из минеральной ваты	1 м3	0,05
Покрытие поверхности изоляции трубопроводов: листами алюминиевых сплавов	100 м2	0,005
Герметизация проходов при вводе кабелей во взрывоопасные помещения уплотнительной массой	1 проход кабеля	3
Перевозки
Перевозка строительных грузов до 15 км	1 т	3,692793
Отопление
Монтаж электронагревателя	шт	1
Вентиляция
Установка сплит-систем с внутренним блоком настенного типа мощностью: до 8 кВт	шт	3
Установка козырька	1 м2	0,4
Электроснабжение
Монтажные работы
Установка и подключение ИБП заводского изготовления	шт	1
Блок управления шкафного исполнения или распределительный пункт (шкаф), устанавливаемый: на стене, высота и ширина до 1200х1000 мм	шт	2
Автомат одно-, двух-, трехполюсный, на ток до 25 А	шт	20
Автомат одно-, двух-, трехполюсный, на ток до 100 А	шт	2
Устройство защитного отключения	шт	14
Коробка (ящик) с зажимами для кабелей и проводов, количество зажимов: до 10	шт	3
Пускатель магнитный общего назначения отдельно стоящий, устанавливаемый на конструкции: на стене или колонне, на ток до 40 А	шт	3
Ограничитель перенапряжений	1 компл. (3 фазы)	6
Блок зажимов наборный	100 шт.	0,12
Устройтсов защитного отключения	шт	14
Кабель до 35 кВ по установленным конструкциям и лоткам с креплением на поворотах и в конце трассы, масса 1 м кабеля: до 1 кг	100 м	3,75
Кабель до 35 кВ по установленным конструкциям и лоткам с креплением на поворотах и в конце трассы, масса 1 м кабеля: до 1 кг	100 м	12,44
Кабель до 35 кВ в проложенных трубах, блоках и коробах, масса 1 м кабеля: до 1 кг	100 м	0,45
Кабель до 35 кВ по установленным конструкциям и лоткам с креплением на поворотах и в конце трассы, масса 1 м кабеля: до 1 кг	100 м	0,1
Кабель до 35 кВ по установленным конструкциям и лоткам с креплением на поворотах и в конце трассы, масса 1 м кабеля: до 1 кг	100 м	1,4
Кабель до 35 кВ в проложенных трубах, блоках и коробах, масса 1 м кабеля: до 1 кг	100 м	0,05
Заделка концевая сухая для 3-4-жильного кабеля, сечение одной жилы до 35 мм2	шт	58
Заделка концевая сухая для контрольного кабеля, количество жил до 14	шт	6
Проводник заземляющий из медного изолированного провода сечением 25 мм2	100 м	0,75
Монтаж трубок ТУТ	10 соединений	15,8
Стойка напольная для установки аппаратов	1 т	0,0152
Установка штепсельных розеток	100 шт.	0,08
Короба пластмассовые: шириной до 63 мм	100 м	0,22
Лоток металлический штампованный по установленным конструкциям, ширина лотка: до 200 мм	1 т	0,08692
Профиль перфорированный монтажный длиной 2 м	100 м	0,4
Труба стальная по установленным конструкциям, диаметр: до 40 мм	100 м	0,5
Устройство трубопроводов из хризотилцементных труб	км	0,0236
Проводник заземляющий открыто по строительным основаниям из полосовой стали	100 м	0,3
Проводник заземляющий в земле из полосовой стали: полосовой сечением 160 мм2	100 м	0,8
Заземлитель вертикальный из круглой стали, диаметр, мм: 16	10 шт.	0,6
Окраска электросварных соединений в земле мастикой за два раза	100 м2	0,001
Окраска заземляющих проводников проложенных открыто
Восстановление цинкового покрытия оцинкованных стальных поверхностей	100 м2	0,0032
Металлические конструкции	1 т	0,03
Земляные работы
Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов: 2	100 м3	0,28
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 1	100 м3	0,28
Перевозки
Перевозка строительных грузов до 15 км	1 т	1,031014
Пожарная сигнализация
Монтаж пульта контроля и управления	шт	1
Приборы ПС приемно-контрольные	шт	1
Исполнительный релейный блок	шт	1
Блок индикации	шт	1
Монтаж резервированного источника питания	шт	2
Извещатель ПС автоматический: дымовой, фотоэлектрический, радиоизотопный, световой в нормальном исполнении	шт	5
Извещатель ПС автоматический: тепловой электро-контактный, магнитоконтактный в нормальном исполнении	шт	8
Оповещатель пожарный звуковой	шт	2
Монтаж устройства защиты оборудования	шт	10
ЗИП
Пульт контроля и управления	шт.	1
Прибор приемно-контрольный	шт.	1
Исполнительный релейный блок	шт.	1
Блок индикации	шт.	1
Извещатель пожарный ручной неадресный для уличной установк	шт.	1
Извещатель пожарный пламени неадресный	шт.	1
Оповещатель пожарный звуковой	шт.	1
Устройство защиты интерфейса RS-485	шт.	1
Устройство защиты оборудования в линиях систем сигнализации	шт.	1
Устройство защиты цепей вторичного пиания	шт.	1
Коробка кабельная соединительная или разветвительная	шт	3
Коробка соединительная	шт.	3
Кабели и провода
Кабель до 35 кВ по установленным конструкциям и лоткам с креплением на поворотах и в конце трассы, масса 1 м кабеля: до 1 кг	100 м	31,796
Кабель до 35 кВ в проложенных трубах, блоках и коробах, масса 1 м кабеля: до 1 кг	100 м	0,798
Кабель до 35 кВ в готовых траншеях без покрытий, масса 1 м: до 1 кг	100 м	0,04
Заделка концевая сухая для 3-4-жильного кабеля, сечение одной жилы до 35 мм2	шт	14
Заделка концевая сухая для контрольного кабеля, количество жил до 4	шт	32
Разделка и включение кабеля	10 концов кабеля	4,6
Комплекс измерений постоянным током смонтированных парных кабелей до и после включения в оконечные устройства	100 пар	0,06
Проводник заземляющий из медного изолированного провода сечением 25 мм2 открыто по строительным основаниям	100 м	0,388
Прокладка труб гофрированных ПВХ для защиты проводов и кабелей	100 м	0,294
Лоток металлический штампованный по установленным конструкциям, ширина лотка: до 200 мм	1 т	1,095532
Профиль перфорированный монтажный длиной 2 м	100 м	0,05
Короба пластмассовые: шириной до 40 мм	100 м	0,6
Монтаж трубок ТУТ	10 соединений	0,2
Установка знаков	100 знаков	0,05
Труба стальная для слаботочных сетей по установленным металлическим конструкциям до 40 мм	100 м	0,049
Огрунтовка металлических поверхностей за один раз: грунтовкой ХС-010	100 м2	0,0163
Окраска металлических огрунтованных поверхностей: эмалью ХВ-785	100 м2	0,0163
Окраска  мастикой	100 м2	0,0024
Устройство трубопроводов из хризотилцементных труб	км	0,021
Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов: 2	100 м3	0,045
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 2	100 м3	0,03
Погрузочные работы	1 т	0,02475
Перевозка грузов  до 15 км	1 т	0,02475
Устройство постели при одном кабеле в траншее	100 м	0,015
Покрытие кабеля, проложенного в траншее: кирпичом одного кабеля	100 м	1
Перевозка на расстояние до 120 км	1 т	0,375
Перевозка
Перевозка строительных грузов  до 15 км	1 т	1,05288
Пусконаладочные работы на ЭС
Устройство зарядное с блоком конденсаторов для питания цепей защиты мощностью до 0,25 кВА	шт	1
Шкаф распределительный-2 шт
Выключатель трехполюсный напряжением до 1 кВ с: электромагнитным, тепловым или комбинированным расцепителем, номинальный ток до 200 А	шт	4
Выключатель однополюсный напряжением до 1 кВ: с электромагнитным, тепловым или комбинированным расцепителем	шт	41
Устройство АВР: со схемой восстановления напряжения	шт	2
Выключатель трехполюсный напряжением до 1 кВ с: электромагнитным, тепловым или комбинированным расцепителем, номинальный ток до 200 А	шт	6
Выключатель однополюсный напряжением до 1 кВ: с электромагнитным, тепловым или комбинированным расцепителем	шт	16
УЗИП	шт	14
Пускатель	шт	3
Измерение сопротивления растеканию тока: заземлителя	1 измерение	6
Проверка наличия цепи между заземлителями и заземленными элементами	100 точек	1
Измерение сопротивления растеканию тока: заземляющего устройства	1 измерение	4
Фазировка электрической линии с сетью напряжением: до 1 кВ	1 фазировка	110
Измерение сопротивления изоляции эл. цепей мегаомметром	1 линия	47
Замер полного сопротивления цепи "фаза-нуль"	шт	47
Электродвигатель асинхронный: с короткозамкнутым ротором, напряжением до 1 кВ	шт	4
ПНР на А2
Блок управления регулятора расхода-6 шт
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 2	1 система	6
Блок управления шаровым краном-21 шт
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 2	1 система	21
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): за каждый канал свыше 2 до 9 добавлять к расценке 02-01-002-01	1 канал	147
Пусконаладочные работы на пожарную сигнализацию
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 10	1 система	1
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): за каждый канал свыше 10 до 19 добавлять к расценке 02-01-002-03	1 канал	1
ПНР на А1
Блок управления регулятора расхода-7 шт
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 2	1 система	7
Блок управления шаровым краном-24 шт
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 2	1 система	24
Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): за каждый канал свыше 2 до 9 добавлять к расценке 02-01-002-01	1 канал	168

7. Ведомость потребности в строительных конструкциях, изделиях, материалах и оборудовании
