Kраткая инструкция по установке систем электроники Q-BOX.
1.Жгуты проводки и расположение контактов в разъемах блоков управления STAG 4plus и STAG Q-BOX почти полностью идентичны и являются взаимозаменяемыми! Небольшая разница существует в функциональном использовании контакта 2Fи 3J, но эти отличия не принципиальны. Ниже приведены таблицы расположения контактов в разъеме блоков управления STAG 4plus и STAG Q-BOX.
№ Пина | Цвет провода | Описание |
1А Выход | Красный | Бензиновая форсунка 3-к форсунке |
2А Вход | Красно-черный | Бензиновая форсунка 3-к ЭБУ |
3А Выход | Желтый | Бензиновая форсунка 1-к форсунке |
4А Вход | Желто-черный | Бензиновая форсунка 1-к ЭБУ |
1В Выход | Синий | Бензиновая форсунка 4-к форсунке |
2В - | - | - |
3В - | - | - |
4В Выход | Зеленый | Бензиновая форсунка 2-к форсунке |
1С Вход | Сине-черный | Бензиновая форсунка 4-к ЭБУ |
2С - | - | - |
3С - | - | - |
4С Вход | Зелено-черный | Бензиновая форсунка 2-к ЭБУ |
1D Вход | Красно-черный | Аккумулятор (+12В)-питание ЭБУ газа |
2D - | - | - |
3D - | - | - |
4D - | - | - |
1E Вход | Красно-черный | Замок зажигания(+12В) |
2E Выход | Красный | Зуммер-питание |
3E Выход | Бело-зеленый | Переключатель ГАЗ/БЕНЗИН - указатель вида топлива |
4E Вход | Белый | Сигнал датчика уровня газа |
1F Вход | Фиолетовый | Лямбда-зонд 1 |
2F Вход | Серо-фиолетовый | Лямбда-зонд 2 |
3F Вход | Оранжевый | Датчик температуры редуктора |
4F Вход | Оранжево-черный | Датчик температуры газа |
1G Выход | Серо-желтый | Газовая форсунка 1-управление |
2G Вход | Коричневый | Сигнал оборотов двигателя |
3G Вход | Белый | Разряжение - датчик давления PS-01/PS-02 |
4G Вход | Белый | Давление - датчик давления PS-01/PS-02 |
1H Выход | Серо-зеленый | Газовая форсунка 2-управление |
2H Вход | Серо-черный | Переключатель ГАЗ/БЕНЗИН - кнопка |
3H Выход | Бело-красный | Переключатель ГАЗ/БЕНЗИН-сигнал уровня газа |
4H Выход | Белый | Питание датчика давления(+12В) |
1J Выход | Серо-красный | Газовая форсунка 3-управление |
2J - | - | - |
3J Выход | Красный | Питание датчика уровня газа WPGH(+12В) |
4J Выход | Зелено-красный | Переключатель ГАЗ/БЕНЗИН-питание |
1K Выход | Серо-синий | Газовая форсунка 4-управление |
2K Вход | Синий | RXD |
3K Выход | Белый | TXD |
4K Выход | Коричневый | МАССА |
1L Выход | Красный | Питание газовых форсунок(+12В) |
2L - | - | - |
3L Вход | Красный | Аккумулятор (+12В)-питание форсунок и клапана газа |
4L Вход | Красный | Аккумулятор (+12В)-питание форсунок и клапана газа |
1M Выход | Красный | Питание газовых форсунок(+12В) |
2M Выход | Синий | Питание клапана газа(+12В) |
3M Выход | Коричневый | Масса-газовые форсунки |
3M Выход | Коричневый | Масса-газовые форсунки |
№ Пина | Цвет провода | Описание |
1А Выход | Красный | Бензиновая форсунка 3-к форсунке |
2А Вход | Красно-черный | Бензиновая форсунка 3-к ЭБУ |
3А Выход | Желтый | Бензиновая форсунка 1-к форсунке |
4А Вход | Желто-черный | Бензиновая форсунка 1-к ЭБУ |
1В Выход | Синий | Бензиновая форсунка 4-к форсунке |
2В - | - | - |
3В - | - | - |
4В Выход | Зеленый | Бензиновая форсунка 2-к форсунке |
1С Вход | Сине-черный | Бензиновая форсунка 4-к ЭБУ |
2С - | - | - |
3С - | - | - |
4С Вход | Зелено-черный | Бензиновая форсунка 2-к ЭБУ |
1D Вход | Красно-черный | Аккумулятор (+12В)-питание ЭБУ газа |
2D - | - | - |
3D - | - | - |
4D - | - | - |
1E Вход | Красно-черный | Замок зажигания(+12В) |
2E Выход | Красный | Зуммер-питание |
3E Выход | Бело-зеленый | Переключатель ГАЗ/БЕНЗИН - указатель вида топлива |
4E Вход | Белый | Сигнал датчика уровня газа |
1F Вход | Фиолетовый | Лямбда-зонд 1-по напряжению/Лямбда зонд1-по току(к датчику) |
2F Выход | Красный | Лямбда-зонд 1-по току(к ЭБУ) |
3F Вход | Оранжевый | Датчик температуры редуктора |
4F Вход | Оранжево-черный | Датчик температуры газа |
1G Выход | Серо-желтый | Газовая форсунка 1-управление |
2G Вход | Коричневый | Сигнал оборотов двигателя |
3G Вход | Белый | Разряжение - датчик давления PS-01/PS-02 |
4G Вход | Белый | Давление - датчик давления PS-01/PS-02 |
1H Выход | Серо-зеленый | Газовая форсунка 2-управление |
2H Вход | Серо-черный | Переключатель ГАЗ/БЕНЗИН - кнопка |
3H Выход | Бело-красный | Переключатель ГАЗ/БЕНЗИН-сигнал уровня газа |
4H Выход | Белый | Питание датчика давления(+12В) |
1J Выход | Серо-красный | Газовая форсунка 3-управление |
2J - | - | - |
3J | - | - |
4J Выход | Зелено-красный | Переключатель ГАЗ/БЕНЗИН-питание |
1K Выход | Серо-синий | Газовая форсунка 4-управление |
2K Вход | Синий | RXD |
3K Выход | Белый | TXD |
4K Выход | Коричневый | МАССА |
1L Выход | Красный | Питание газовых форсунок(+12В) |
2L - | - | - |
3L Вход | Красный | Аккумулятор (+12В)-питание форсунок и клапана газа |
4L Вход | Красный | Аккумулятор (+12В)-питание форсунок и клапана газа |
1M Выход | Красный | Питание газовых форсунок(+12В) |
2M Выход | Синий | Питание клапана газа(+12В) |
3M Выход | Коричневый | Масса-газовые форсунки |
3M Выход | Коричневый | Масса-газовые форсунки |
2.Для обслуживания систем STAG Q-BOX необходимо использовать новую диагностическую программу, номер которoй начинается с цифры «0». Компания АС постаралась максимально сохранить привычный для всех интерфейс программы, но при этом значительно расширила функциональные возможности.
Список новых опций диагностической программы АС STAG Q-BOX:

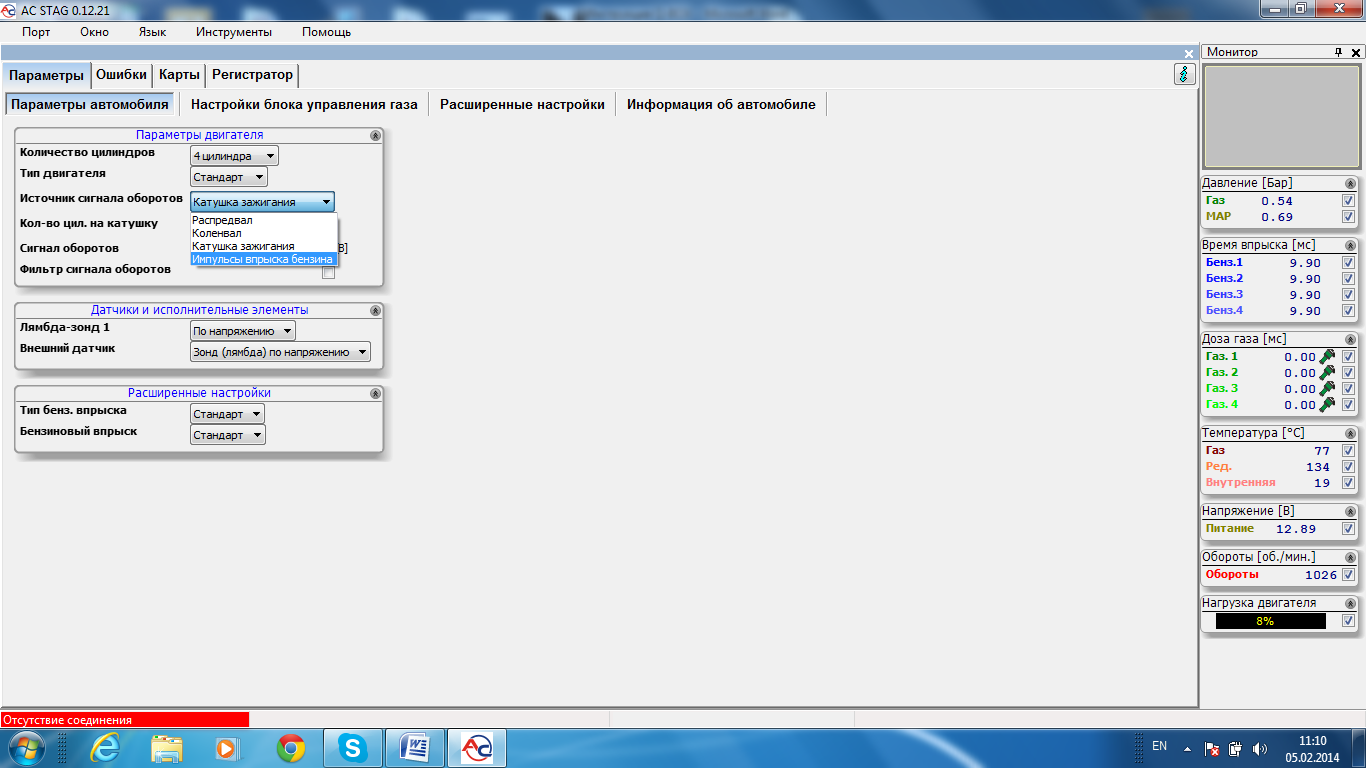

1.Добавлена возможность считывания сигнала оборотов двигателя с провода управления бензиновой форсункой (без подключения коричневого провода оборотов)

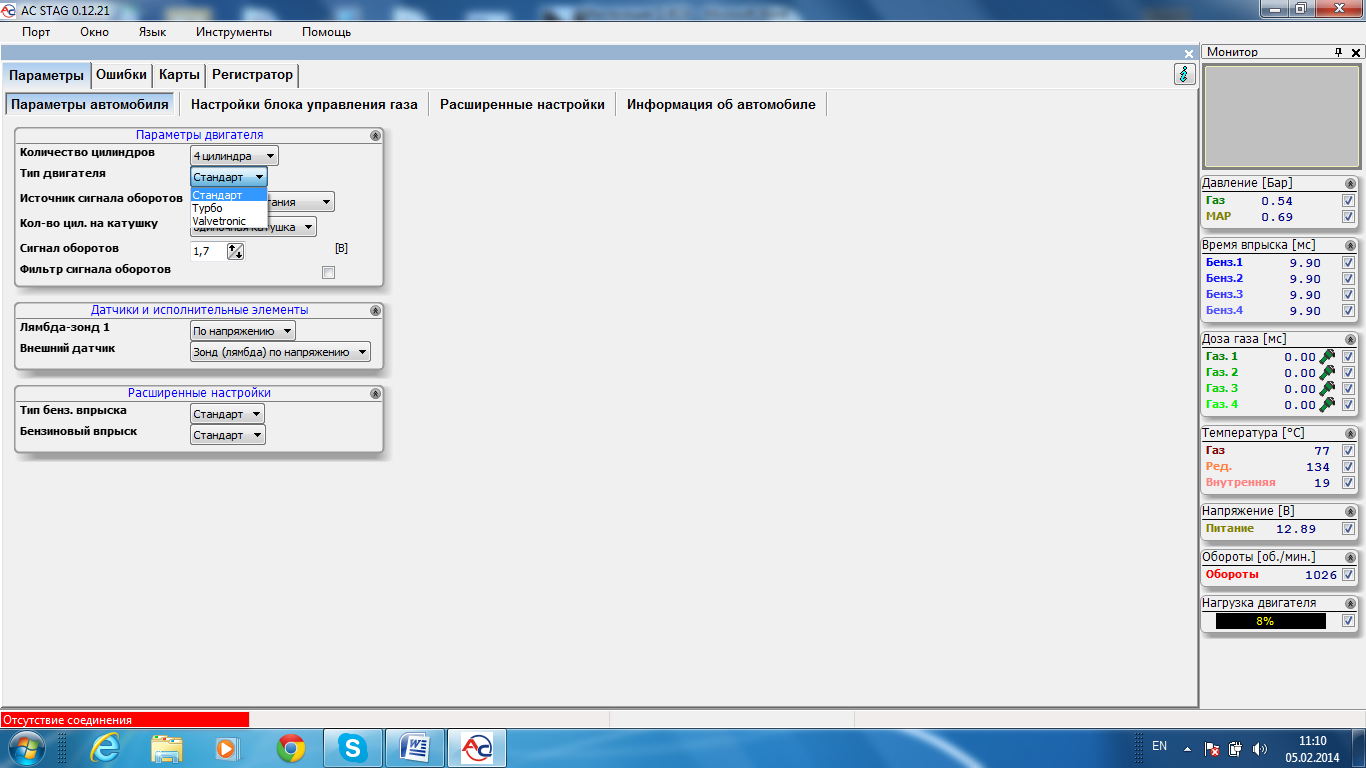

2.Добавлена опция «VALVETRONIC»

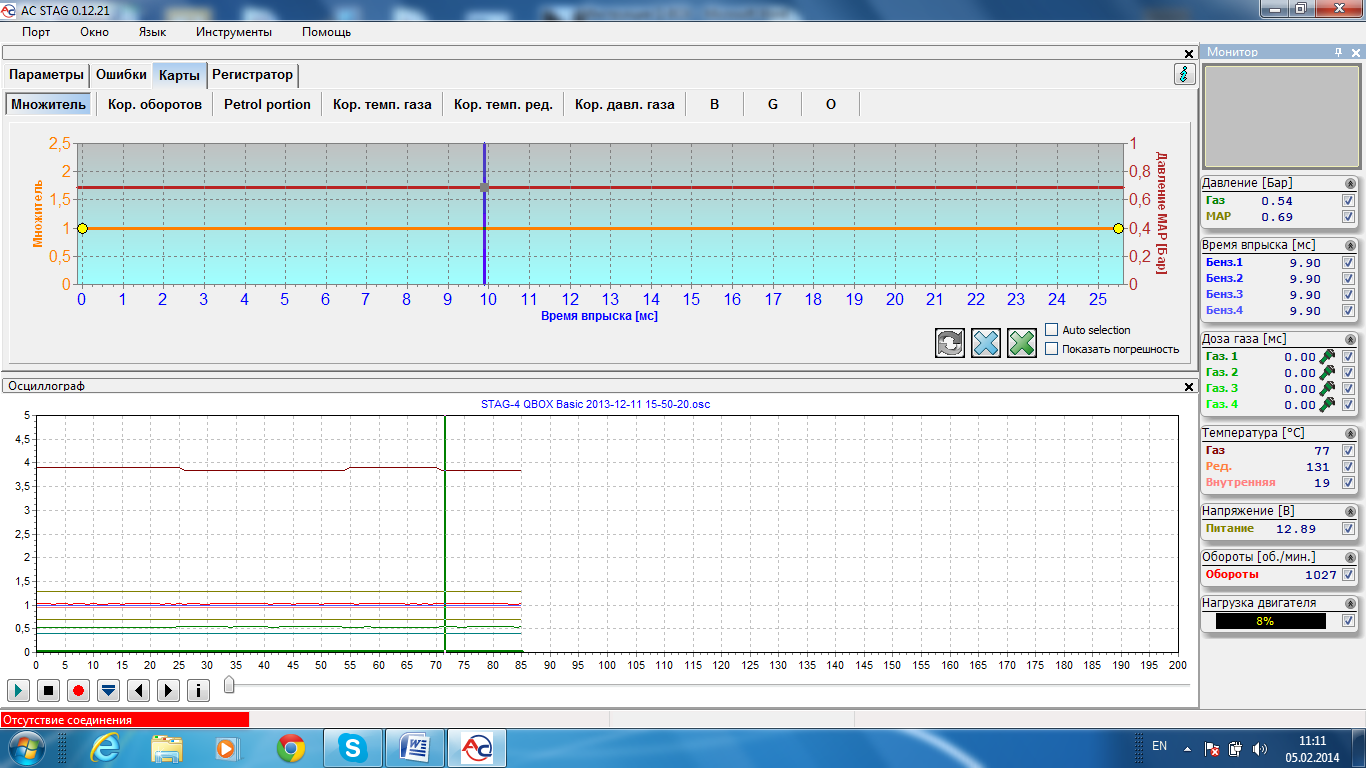

3.Добавлена опция автоматического пересчета коэффициента множителя карты.

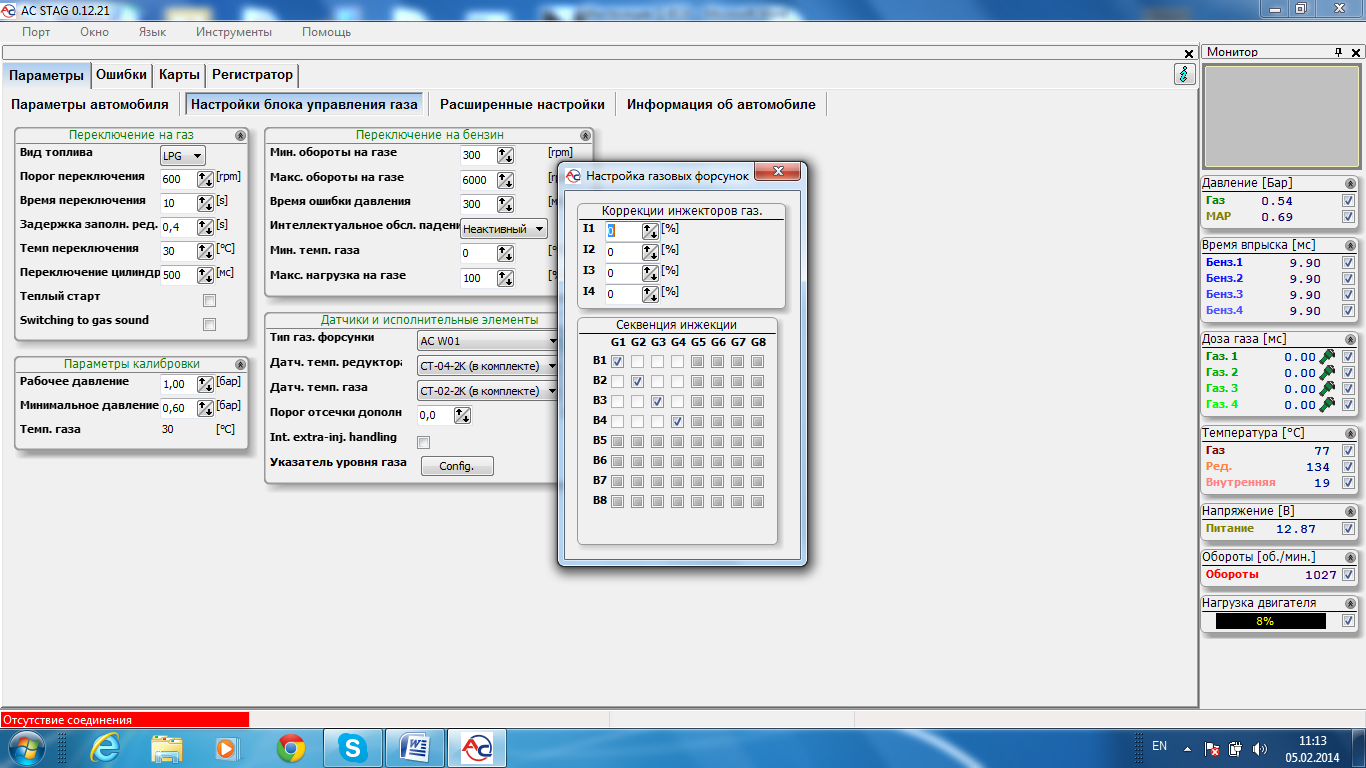

4.Добавлена опция изменения последовательности впрыска газа непосредственно в настройках программы.
5.Добавлена опция автоматического определения и обработки экстра-впрысков.

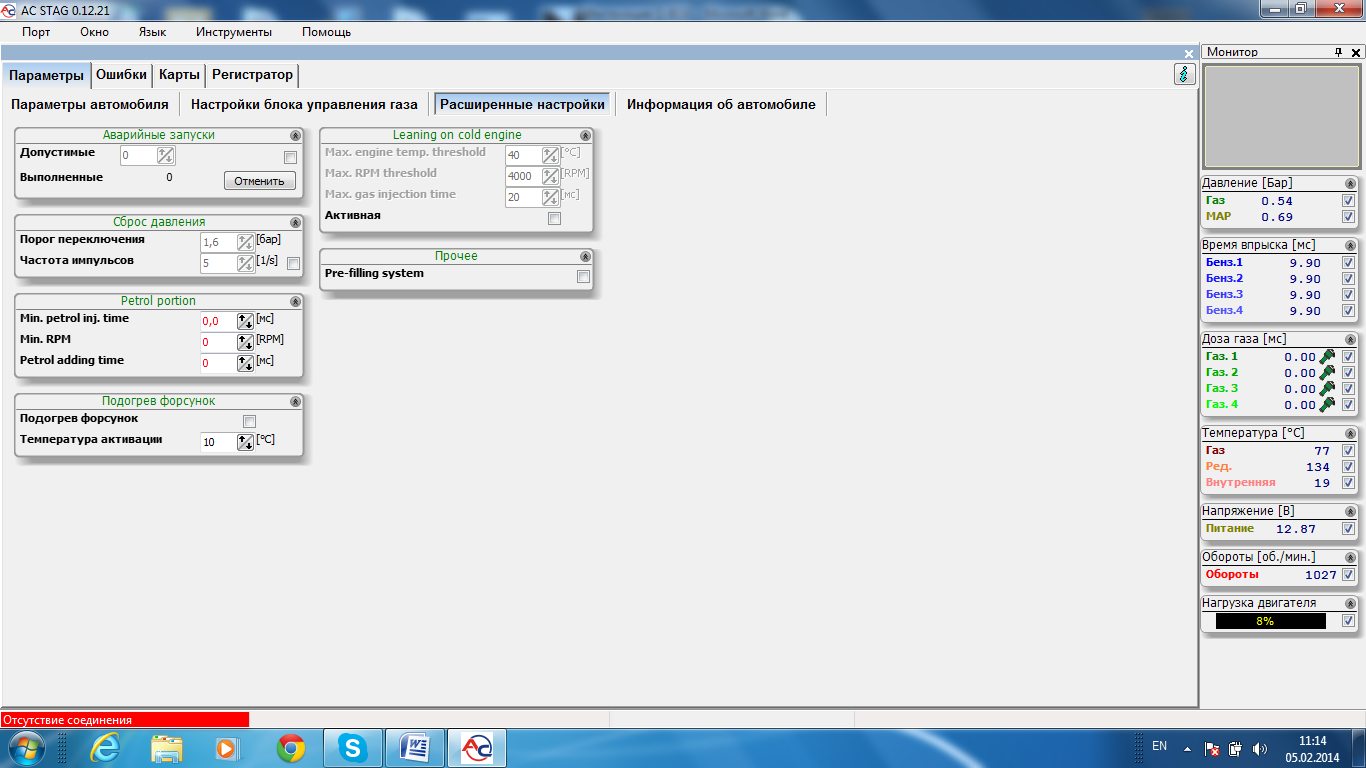

6.Добавлена опция включения дополнительных впрысков бензина при работе на газе.

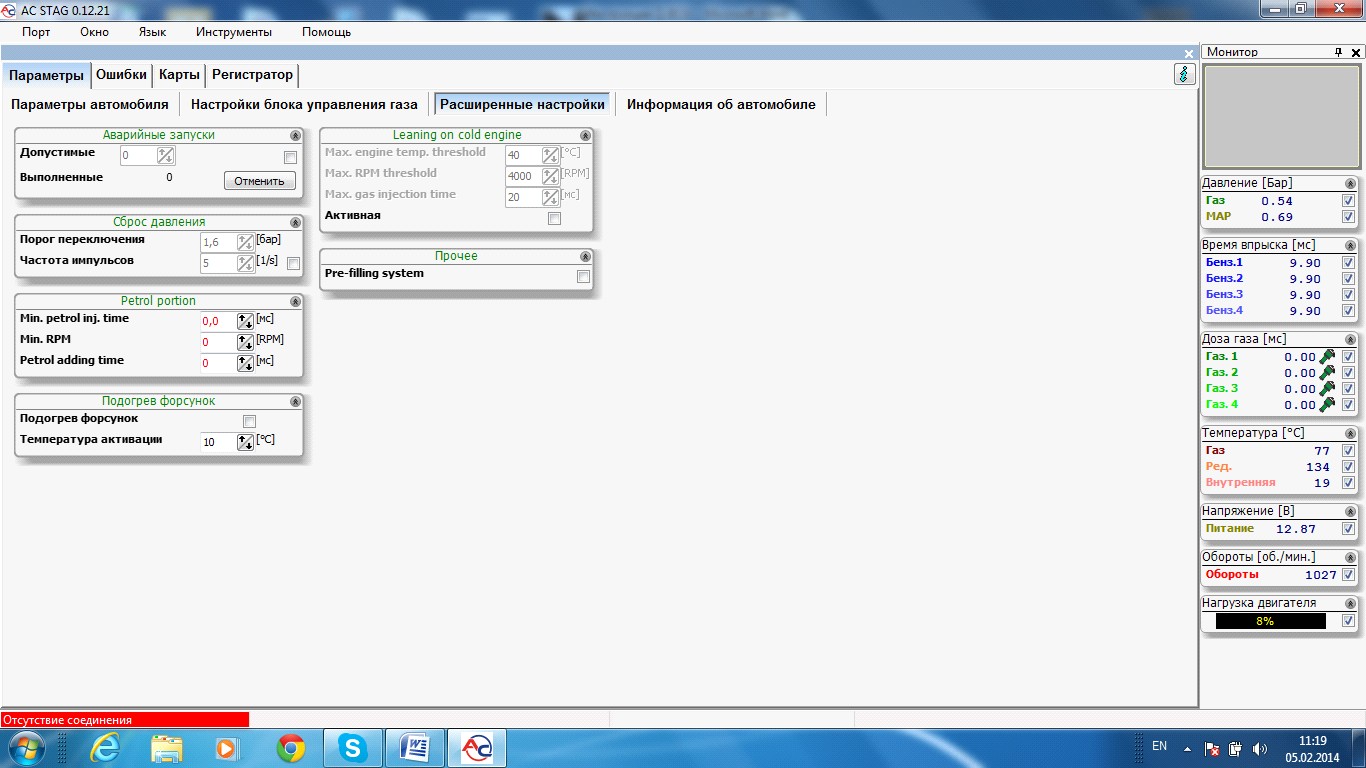

7.Добавлена опция управления впрыском газа на непрогретом двигателе.
8.Добавлена опция включения клапанов газа при включении замка зажигания (очень удобно при проведении работ по обслуживанию ГБО)

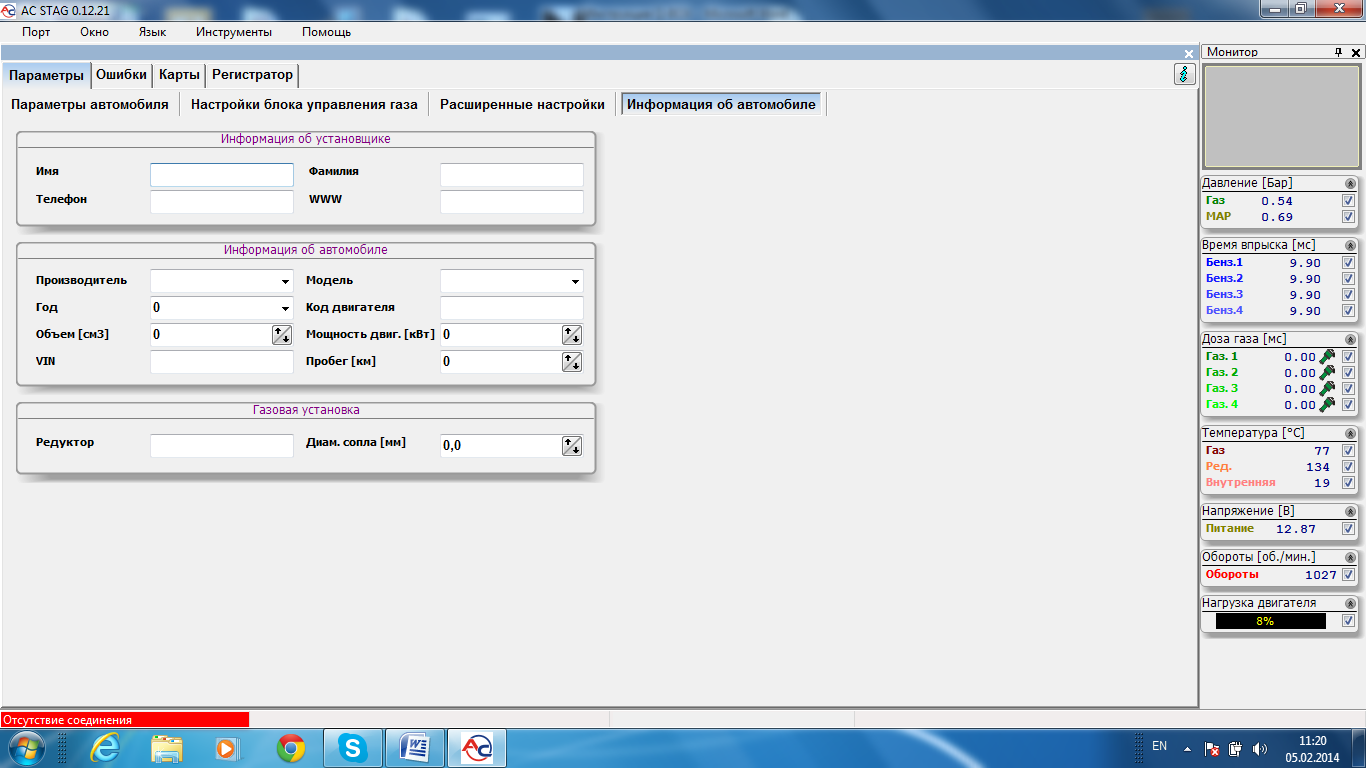

9.Добавлена новая страница - «Информация об автомобиле»

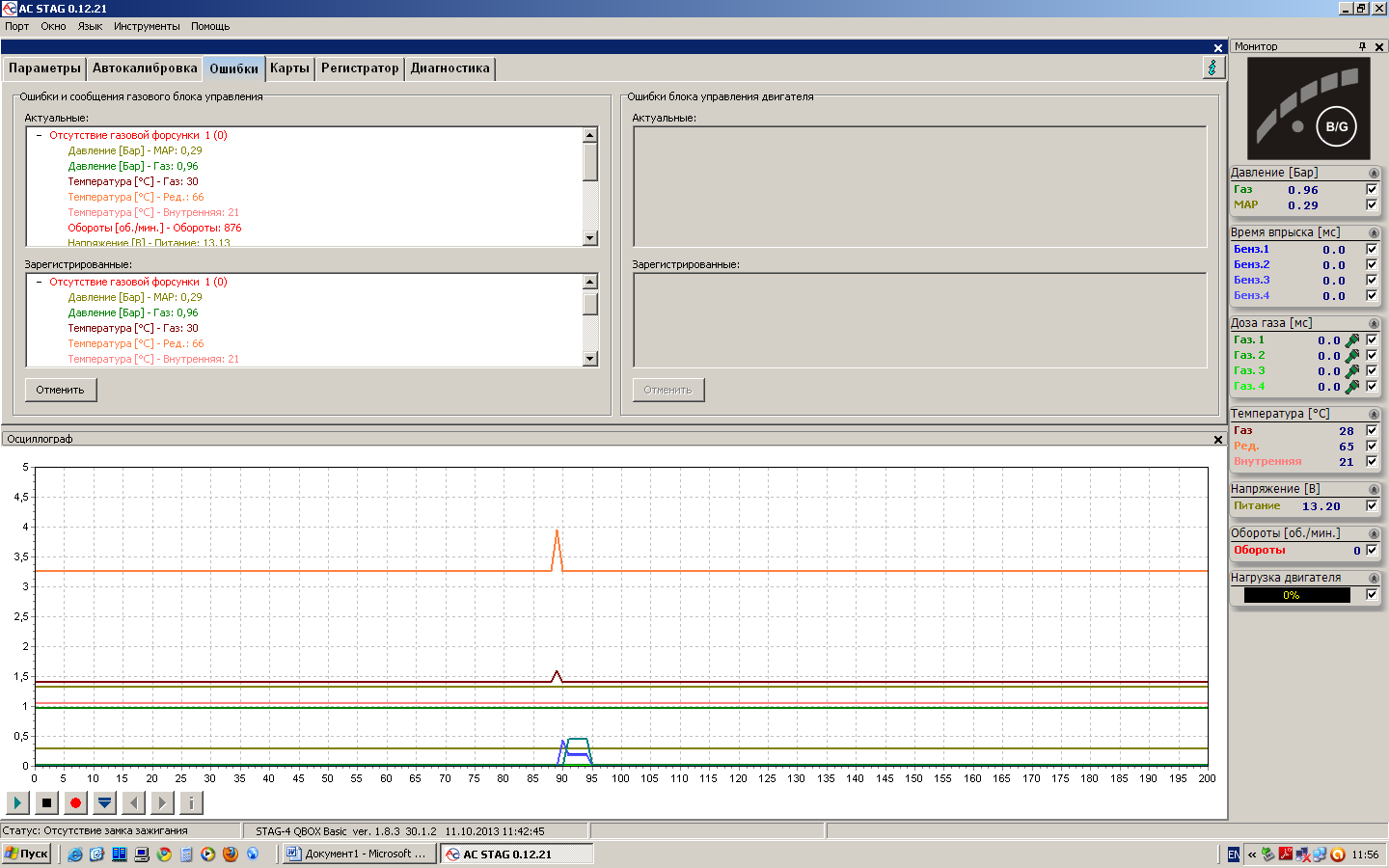

10.Добавлена опция сохранения и расшифровки параметров при возникновении ошибки (СТОП КАДР/FREEZE FRAME DATA)

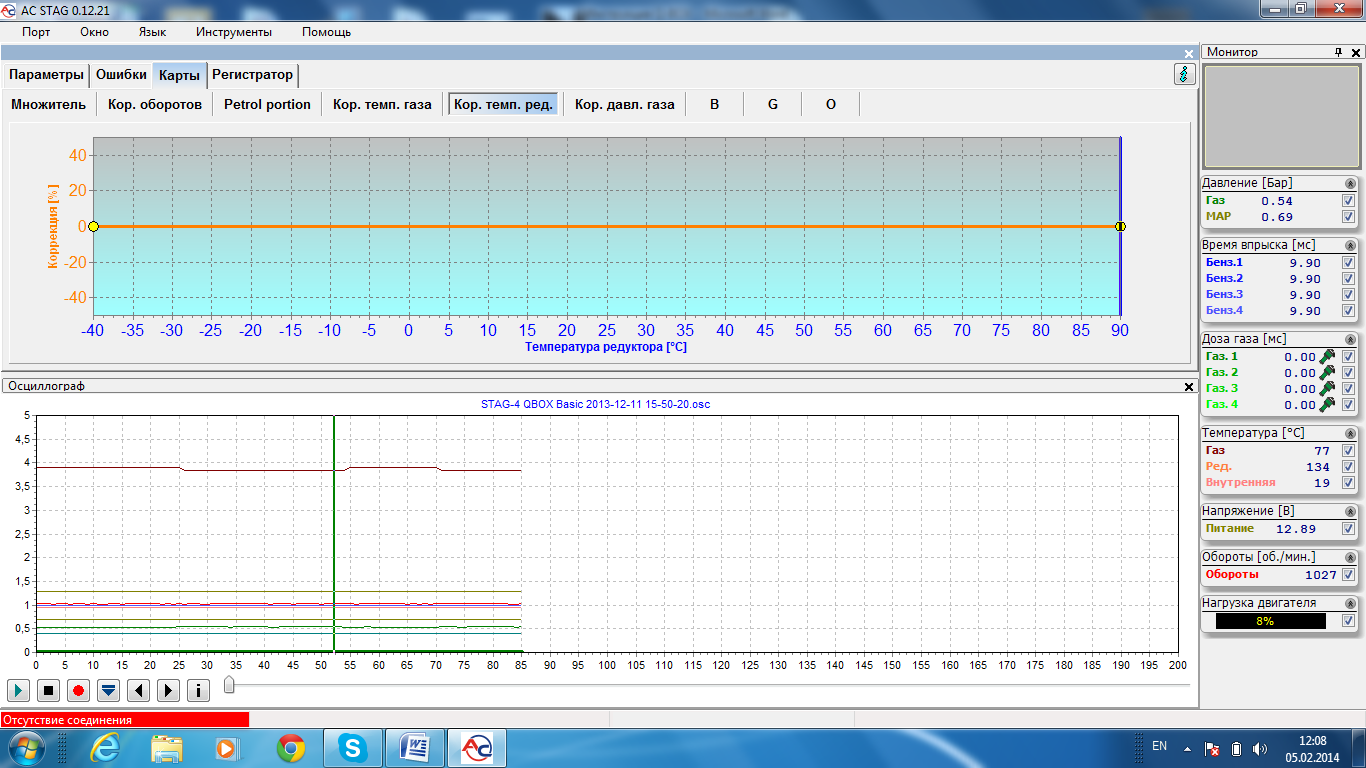

11.Добавлена карта коррекций по температуре редуктора.

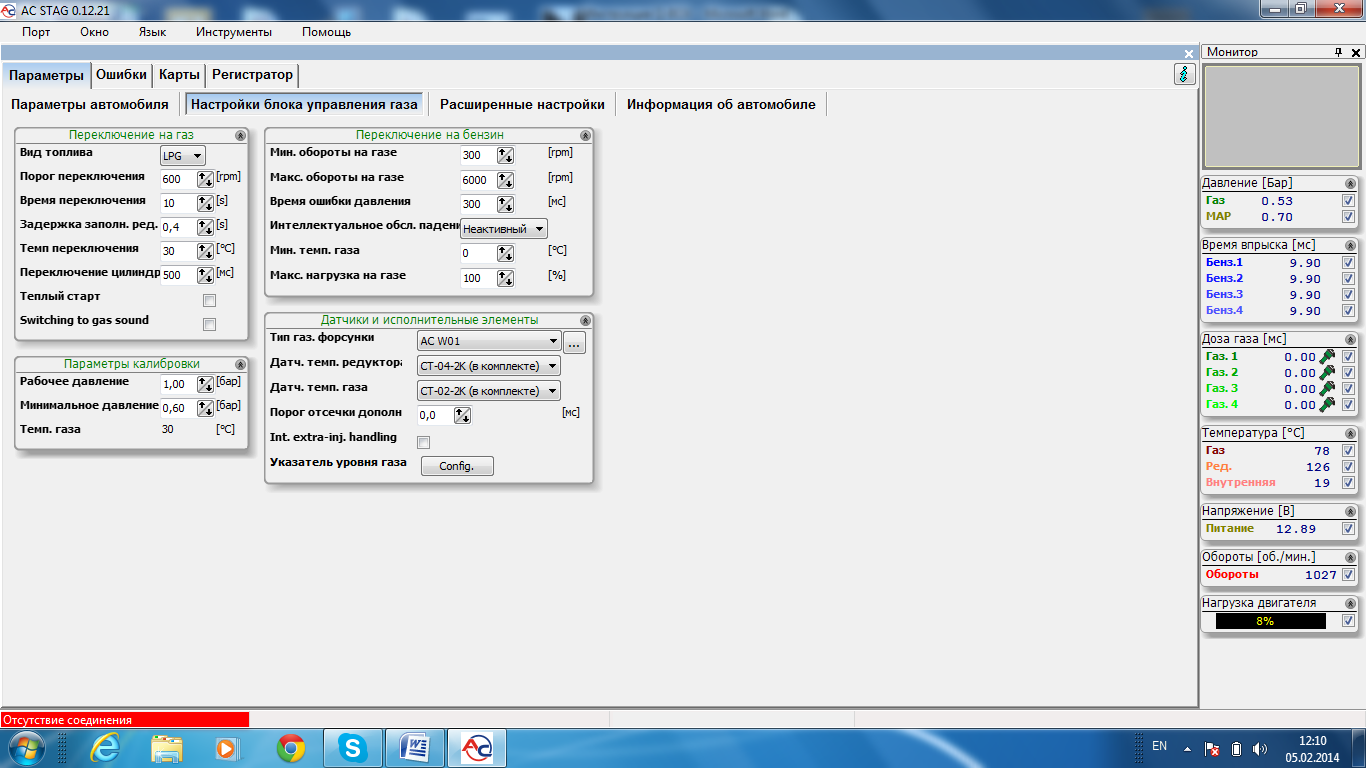

12.Добавлена опция звукового сигнала при переходе на газ (опция активируется по желанию клиента)

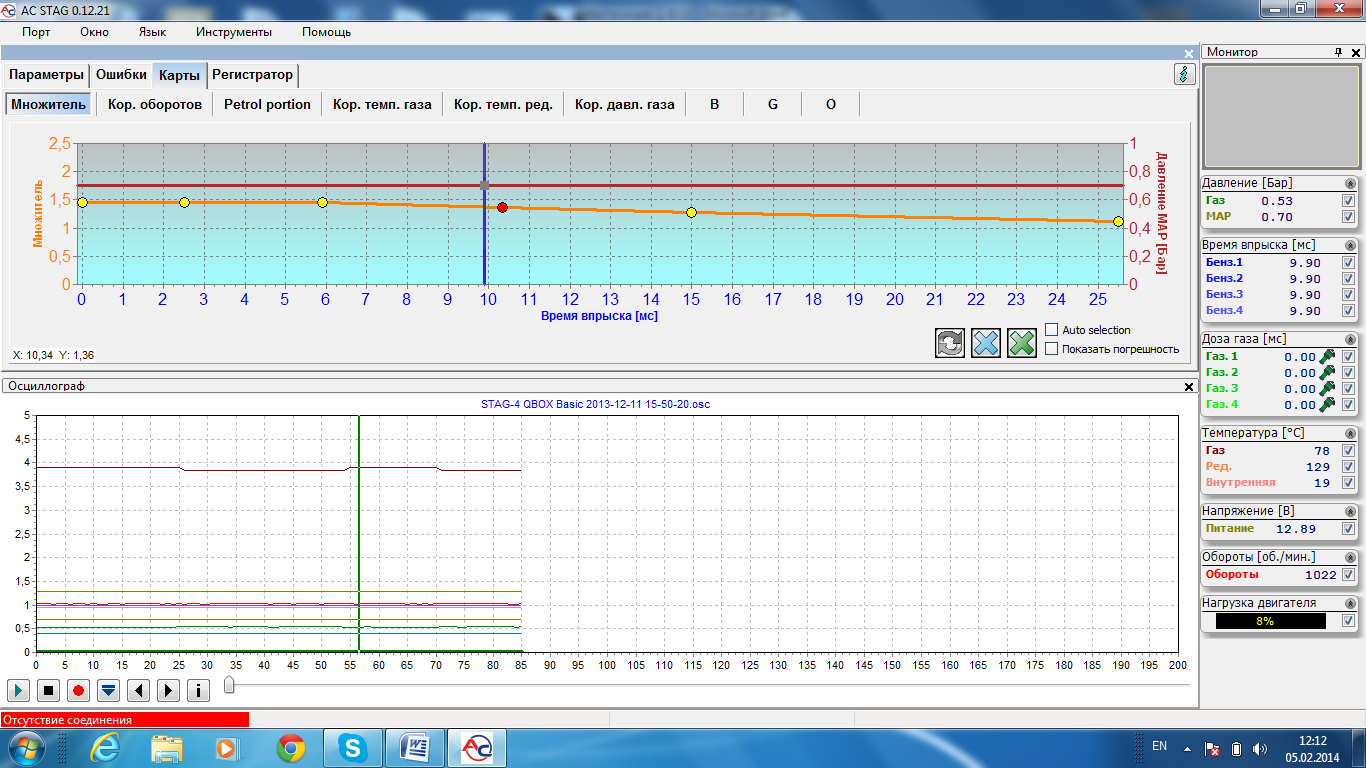

13.Добавлена опция активации точки карты множителя при попадании ее в границы диапазона работы двигателя.

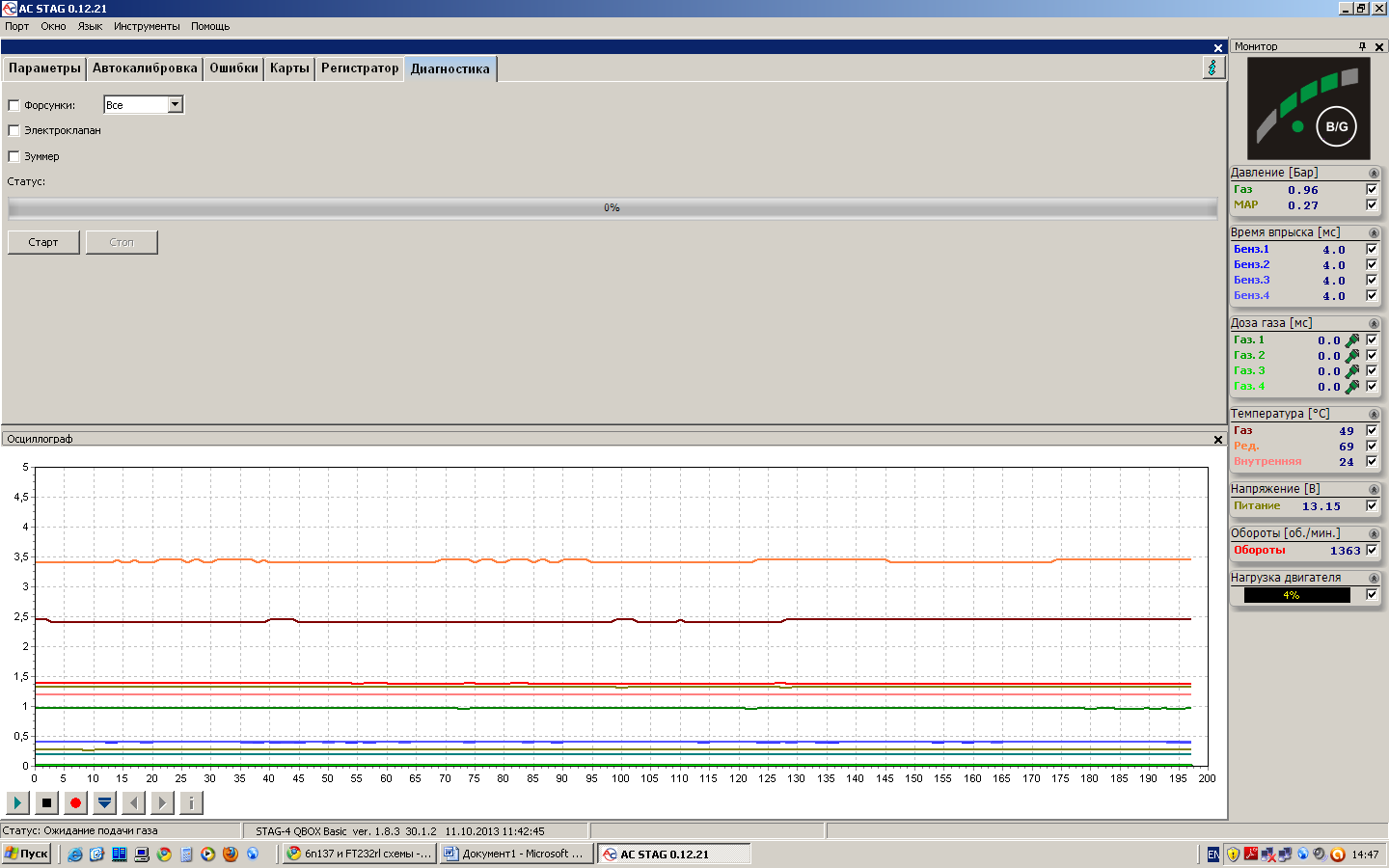

14.Добавлена опция диагностики работы газового клапана, газовых форсунок и зуммера.
Пункт №1
Пункт №2
Пункт №3
Пункт №4
Пункт №5
Пункт №6
Пункт №7
Пункт №8
Пункт №9
Пункт №10
Пункт №11
Пункт №12
Пункт №13
Пункт №14
