Системы счисления, логические операции и программирование в биомеханике (стр. 4 )

проход: АI, Jт. е. А1,1 = 6; В = 6 проход: АI, Jт. е. А1,2 = 8; В = 6 проход: АI, Jт. е. А2,1 = 9; В = 6 проход: АI, Jт. е. А2,2 = 7; В = 6

На этом работа программы будет закончена, Значение переменной В=6 т. е. будет найден самый маленький элемент массива.

Пример 3.

В результате выполнения фрагмента блок-схемы алгоритма значения переменныхX и Y примут значения?

Первым действием фрагмента алгоритма будет операция присваивания Х=0, т. е. в переменную с именем Х будет записано значение 0. Вторым действием фрагмента алгоритма будет так же, операция присваивания Y=0, т. е. в переменную с именем Y будет записано значение 0. Третьим действием фрагмента алгоритма будет проверка условия X>=Y. Если условие будет выполнено, т. е. значение, записанное в переменной Х будет больше или равно значению записанному в переменной Y, то в этом случае произойдёт переход к следующему действию, если условие не выполниться то будут выведены значениязаписанные в переменных X и Y и работа программы будет завершена. Четвёртым действием будет проверка ещё одного условия Х<=4. Если условие будет выполнено, т. е. значение, записанное в переменной Х, будет меньше или рано 4, то в этом случае произойдёт переход к следующему действию, если условие не выполниться то будут выведены значения, записанные в переменных X и Y и работа программы будет завершена. Пятым действием будет выполнено сложение значения записанного в переменной Х и 1 и результат будет записан в переменную Х (Х=Х+1). Т. е. значение переменной Х будет увеличено на 1. Шестым действием будет расчёт значения Y = X*X/2, т. е. в переменную Y будет записано значение Х умноженное на это же значение и делёное на 2. Последним действием будет переход (возврат) программы с новыми (рассчитанными в пунктах 5 и 6) значениями Х и Y к третьему действию (пункту) фрагмента алгоритма. Т. е. будет выполнен фрагмент алгоритма с пункта 3 повторно. И так будет происходить до тех пор, пока условия в пункте 3 и 4 будут выполняться (истинными). Как только условие в пункте 3 или 4 станет ложным, то будут выведены значения, записанные в переменных X и Y, и работа программы будет завершена.

Теперь, зная схему решения алгоритма, решим его с имеющимися у нас исходными значениями Х=0 и Y=0.

При первом проходе:

Х=0; Y=0; X>=Y – 0=0 – условие выполняется; Х<=4 – 0<4 – условие выполняется; Х=Х+1 – X=0+1=1, т. е. Х=1; Y=X*X/2 –Y=1*1/2, т. е. У=0,5 Возврат к пункту 3

Второй проход:

X>=Y – 1>0,5 – условие выполняется; Х<=4 – 1<4 – условие выполняется; Х=Х+1 – X=1+1=2, т. е. Х=2; Y=X*X/2 – Y=2*2/2, т. е. У=2 Возврат к пункту 3

Третий проход:

X>=Y – 2=2 – условие выполняется; Х<=4 – 2<4 – условие выполняется; Х=Х+1 – X=2+1=3, т. е. Х=3; Y=X*X/2 – Y=3*3/2, т. е. У=4,5 Возврат к пункту 3

Четвёртый проход:

X>=Y – 3<4,5 – условие не выполняется; Вывод значений Х=3 и Y=4,5 и завершение программы

Пример 4.

Если элементы массива D[1…5] равны соответственно 4,1,5,3,2, то значение выражения D[D[4]]-D[D[5]] равно :

В квадратных скобках записывается индекс (номер) элемента массива, под каждым номером элемента массива записываются различные значения. Таким образом, получаем:

D[1]=4

D[2]=1

D[3]=5

D[4]=3

D[5]=2

Подставим найденные значения D[4] и D[5] в формулу: D[3]-D[2] Теперь подставим в формулу D[3]-D[2] значения элементов массива 5-1=4

Примеры для повторения №5:

5.1. Укажите пропущенный фрагмент в алгоритме, определяющем количество чётных элементов в массиве А[1:N]. Операторы: DIV – деление нацело, MOD – остаток от деления.

S:=0; K:=0

нц дляJот 1 доN

если __________

то S:=S+1

всё

кц

A[J] MOD 2=K A[J] DIV 2 = 0 A[J] MOD 2 A[K] MOD 2=0

Ответ:

5.2. Дан фрагмент алгоритма в котором обрабатывается массив А:(2,12,0,-3,0). Укажите значение переменной Y после окончания работы фрагмента алгоритма.

целтаб А[1:5]

Y:=0

нцдля Кот 1 до 5

если А[k] >=0

тоY=Y+1

всё

кц

выводY

Укажите значение Y:

5.3. В результате выполнения фрагмента алгоритма значение переменной b будет равно?

b=

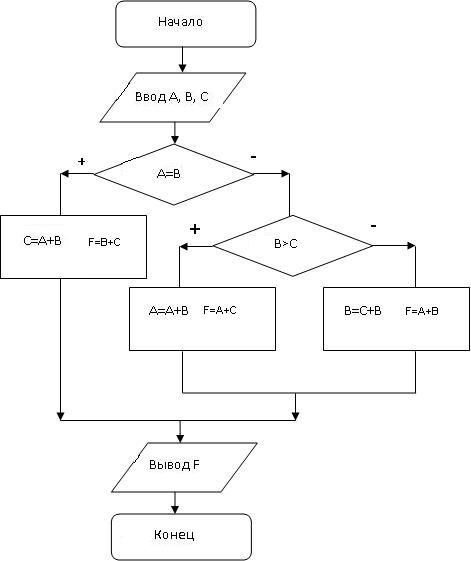

5.4. Дана блок-схема алгоритма

Определить результат выполнения алгоритма при определённых значениях исходных данных: A=7; B=8; C=9

Глоссарий

Атрибут файла - специальный признак, присваиваемый файлу операционной системой (A (archive) - архивный; Н (hidden) - скрытый; R (read) - только для чтения; S (system) - системный).

Гипертекст - 1) способ представления информации с помощью связей между документами (гиперссылок), наиболее широко используемый в сети Internet; 2) форма организации семантической информации, разделенной на фрагменты, для каждого из которых сформированы переходы с указанием типа взаимосвязи.

Данные (data, information) – продукт объективной регистрации сигналов. Сведения, факты, показатели, выраженные в любой форме (например, числовой), удобной для передачи, интерпретации и обработки человеком или автоматизированными средствами.

Диалог - режим работы пользователя на компьютере, представляющий собой интерактивный процесс обмена информации между человеком и компьютером.

Интерактивность - действия (реакция) со стороны компьютерной программы в ответ на какие-либо действия пользователя, обеспечивающие диалоговый режим работы на компьютере.

Интерфейс - 1) способ общения пользователя с компьютером; 2) совокупность средств взаимодействия пользователя с компьютером на естественном языке.

Информатизация - процесс реализации комплекса мер, направленных на обеспечение полного и своевременного использования достоверных знаний во всех социально значимых видах человеческой деятельности.

Информатика (informatics) – техническая наука, систематизирующая приемы создания, хранения, воспроизведения, обработки и передачи данных средствами вычислительной техники, а также принципы функционирования этих средств и методы управления ими.

Информатика биологическая - научная дисциплина, изучающая общие закономерности и особенности протекания информационных процессов в объектах биосферы.

Информатика педагогическая - научная дисциплина, изучающая способы использования современных информационных технологий в педагогической деятельности.

Информация (по ) - продукт взаимодействия данных и адекватных им методов.

Код - форма представления данных.

Кодирование - процесс преобразования информации в какую-либо форму (например, в двоичную).

Компьютер - электронное устройство, предназначенное для автоматической обработки информации.

Программа компьютерная - последовательность команд, выполняемых компьютером в процессе решения конкретной задачи.

Программное обеспечение - совокупность программ, предназначенных для эффективного использования компьютера.

Программное обеспечение прикладное - совокупность программ, предназначенных для решения задач пользователя.

Система - совокупность элементов, находящихся во взаимоотношениях и взаимосвязях друг с другом и на основе этого образующих определенную целостность и единство.

Internet - глобальная система компьютерных сетей, использующих для взаимодействия стандартные протоколы TCP/IP (TransferControlProtocol / InternetProtocol).

Intranet - внутрикорпоративная сеть, использующая стандарты, протоколы и технологии Internet.

Web-сайт - пункт, узел сети Internet.

WWW (WorldWideWeb) - глобальная гипертекстовая система, использующая в качестве механизма для передачи информации сеть Internet.

Библиографический список

Степанов для студентов гуманитарных специальностей.- СПб: Питер, 2003.- 608 с.  Информатика. Базовый курс. Учебник для вузов /Под ред. .– СПб.: Питер, 2000.– 640 с. Информационные технологии: Пособие для 8-11 классов /Под общей редакцией .– М.: АРКТИ, 2001.– 200 с. ил. IBM PC для пользователя. - 8 изданий (подходит любое). Знакомьтесь-компьютер. - М.: Мир, 1989. -240с. овейшая энциклопедия программ.– М.: Олма-Пресс, 2002.- С. 846 с. ИНФОРМАТИКА. Текстовый редактор MS Word 2003 (практикум): учебно-методическое пособие. / ; ФГОУ ВПО НГУ  им. , Санкт-Петербург.- СПб 2009. - 51с. ИНФОРМАТИКА. Электронные таблицы MS Excel 2003 (практикум): учебно-методическое пособие. / ; ФГОУ ВПО НГУ  им. , Санкт-Петербург.- СПб 2009. - 51с. ИНФОРМАТИКА. (лекции): учебно-методическое пособие. / ; ФГОУ ВПО НГУ  им. , Санкт-Петербург.- СПб 2009. - 69с.

Источники глобальной сети.

1. http://ru. wikipedia. org/wiki  свободная энциклопедия, которую может редактировать каждый.

2. www. pbord. spb. ru (личный сайт для студентов ГУФК им. (по информатике) )

3. www. yandex. ru – поисковая система.

УЧЕБНОЕ ИЗДАНИЕ

СВ. ПЛАН 2012

Системы счисления, логические операции

и программирование в биомеханике.

Учебно-методическое пособие (практикум)

Объем 1,75 усл.-изд. л. Тир 100 экз.

_________
