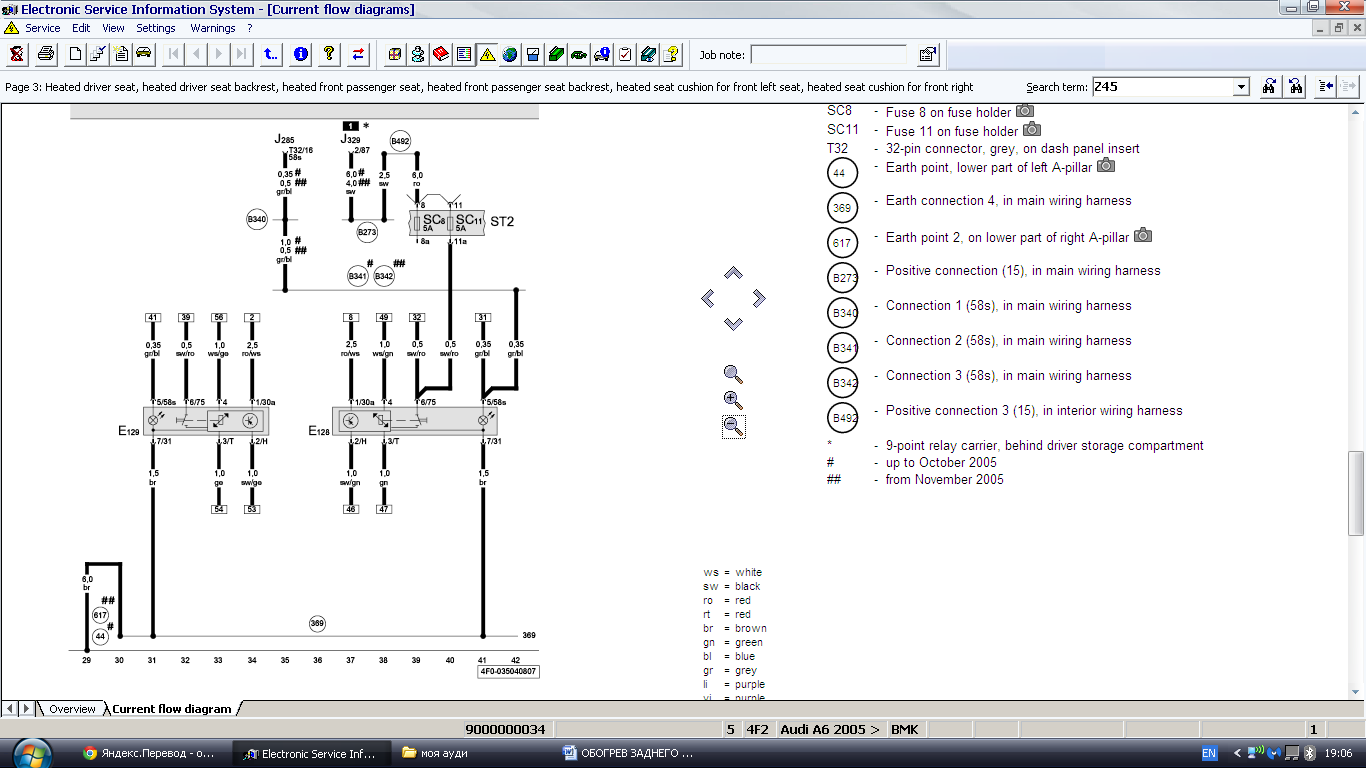

Обогрев заднего левого сиденья выключатель с регулятором, обогрев заднего правого сиденья выключатель с регулятором
E128 - Обогрев заднего левого сиденья выключатель с регулятором
E129 - Обогрев заднего правого сиденья выключатель с регулятором
J285 - блок управления в комбинации приборов
J329 - реле электропитания клеммы 15
SC8 - предохранитель 8 на держатель предохранителя
SC11 - предохранина держатель предохранителя
Танки т32 - 32-контактный разъем, серый, на передней панели вставка
44 - Точка земли, нижней части левой передней стойки
369 - соединение с массой 4 в главном жгуте проводов
617 - Земля точка 2, на нижней части правой передней стойки
B273 - положительное соединение (15) в главном жгуте проводов
B340 - соединение 1 (58s,), в главном жгуте проводов
B341 - соединение 2 (58s,), в главном жгуте проводов
B342 - соединение 3 (58s,),

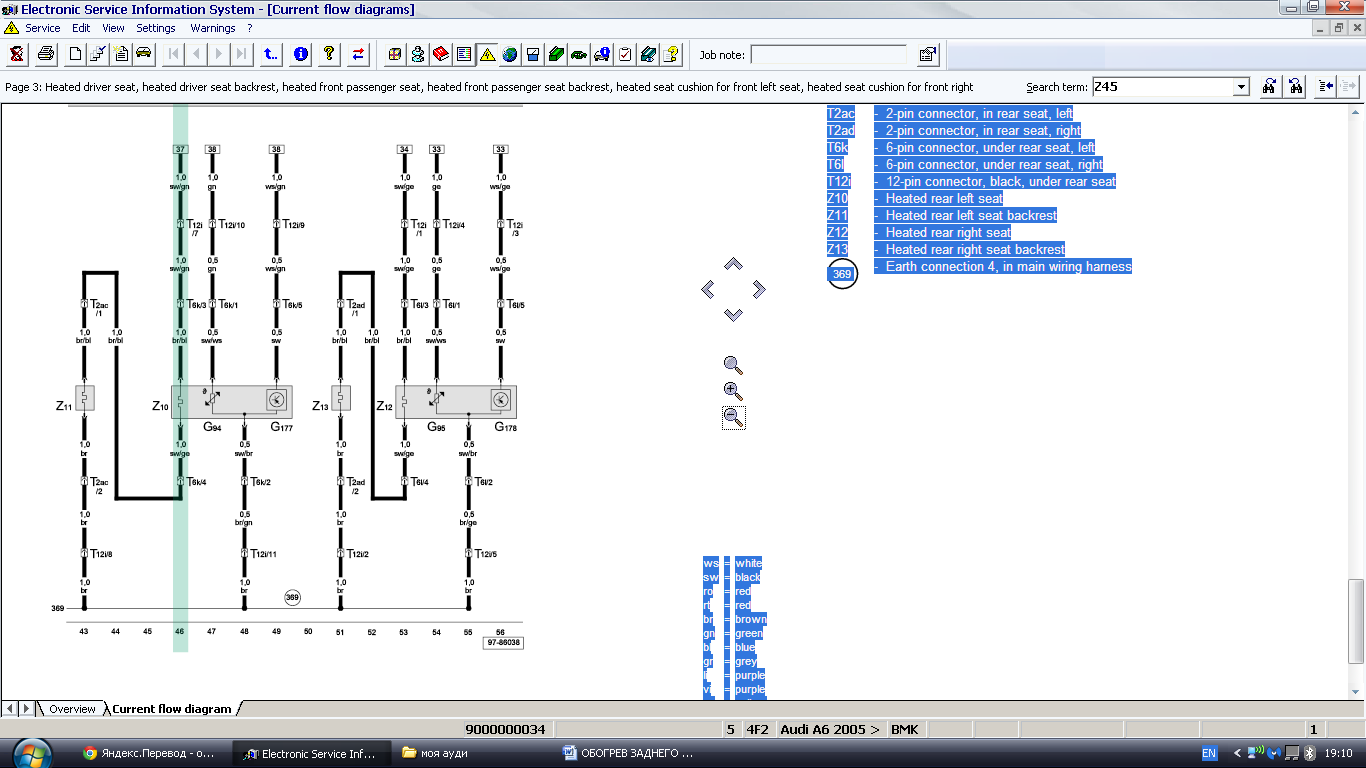

Обогрев сиденья подушка заднего левого сидения, подогрев заднего сиденья слева, обогрев сиденья подушка заднего правого сиденья, обогрев заднего правого сиденья, задние сиденья датчик занятости заднего сиденья, датчик температуры
G94 - датчик температуры заднего левого сиденья
В создании g95 - датчик температуры заднего правого сиденья
G177 - датчик занятости заднего сиденья на стороне водителя
G178 - датчик занятости заднего сиденья на стороне переднего пассажира
T2ac - 2-контактный разъем, в задние сиденья, левая
T2ad - 2-контактный разъем, на заднее сиденье, справа
T6k - 6-контактный разъем, под задним сиденьем, слева
T6l - 6-контактный разъем, под задним сиденьем, справа
T12i - 12-ти контактный разъем, Черный, Под задним сиденьем
Z10 аргументы за - Обогрев заднего левого сиденья
Z11 - Обогрев заднего левого сиденья спинка
Z12 - Подогрев заднего правого сиденья
Z13 - Обогрев заднего правого сиденья
369 - соединение с массой 4 в главном жгуте проводов

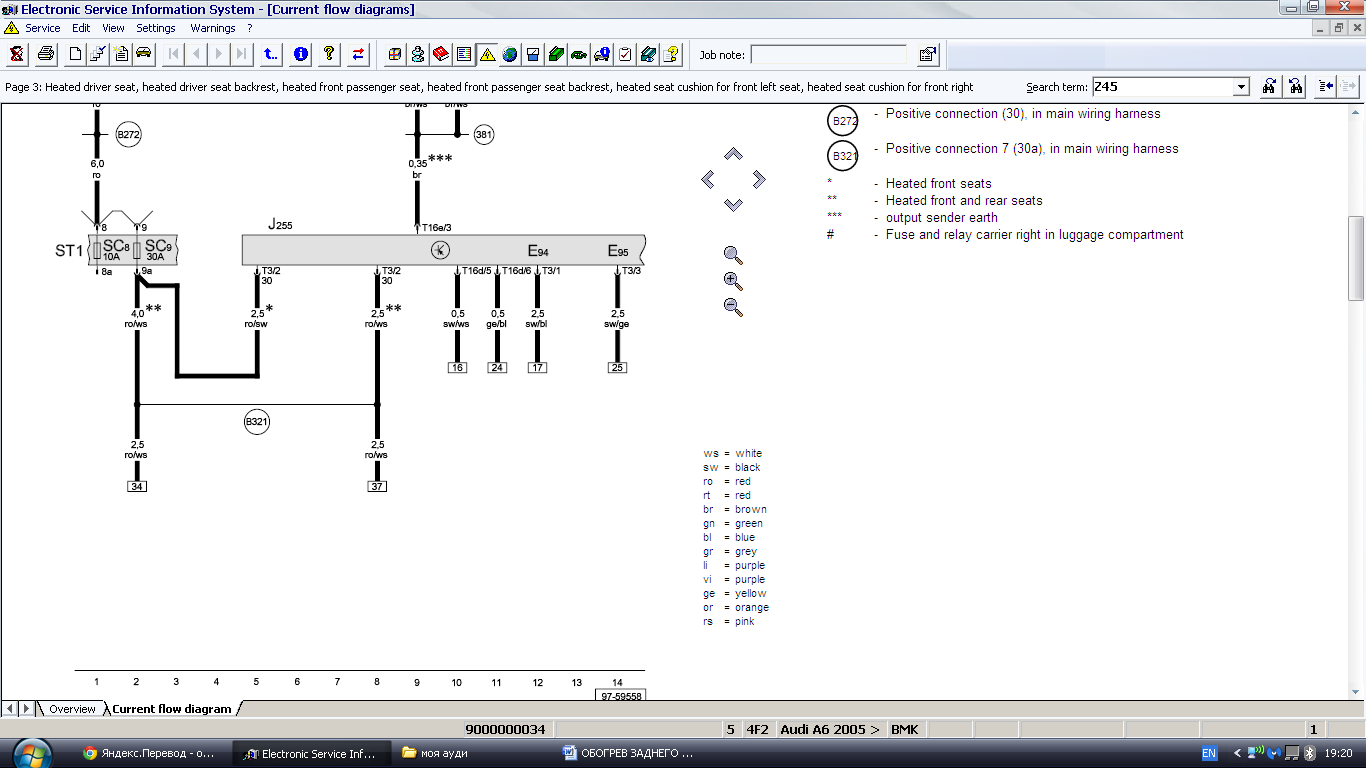

Подогрев водительского сиденья регулятор, обогрев сиденья переднего пассажира регулятор, блок управления climatronic
E94 - подогрев водительского сиденья регулятор
Е95 - Обогрев сиденья переднего пассажира регулятор
J255 конструкции - блок управления climatronic
S132 - Предохранитель 2
SC8 - предохранитель 8 на держатель предохранителя
SC9 - предохранитель 9 в держателе предохранителей
Т3 - 3-контактный разъем, черный, разъем Е, на блок управления climatronic
T16d - 16-ти контактный разъем, коричневый, разъем C на панели управления кондиционера
T16e - 16-ти контактный разъем, черный, штекер D, на блоке управления climatronic
381 - соединение с массой 16 в главном жгуте проводов
B272 - положительное соединение (30) в главном жгуте проводов
B321 - положительное соединение 7 (30А) в главном жгуте проводов
* - Подогрев передних сидений
** - Подогрев передних и задних сидений
*** - выход отправителя земли
# - Предохранитель и реле в правой багажного отсека

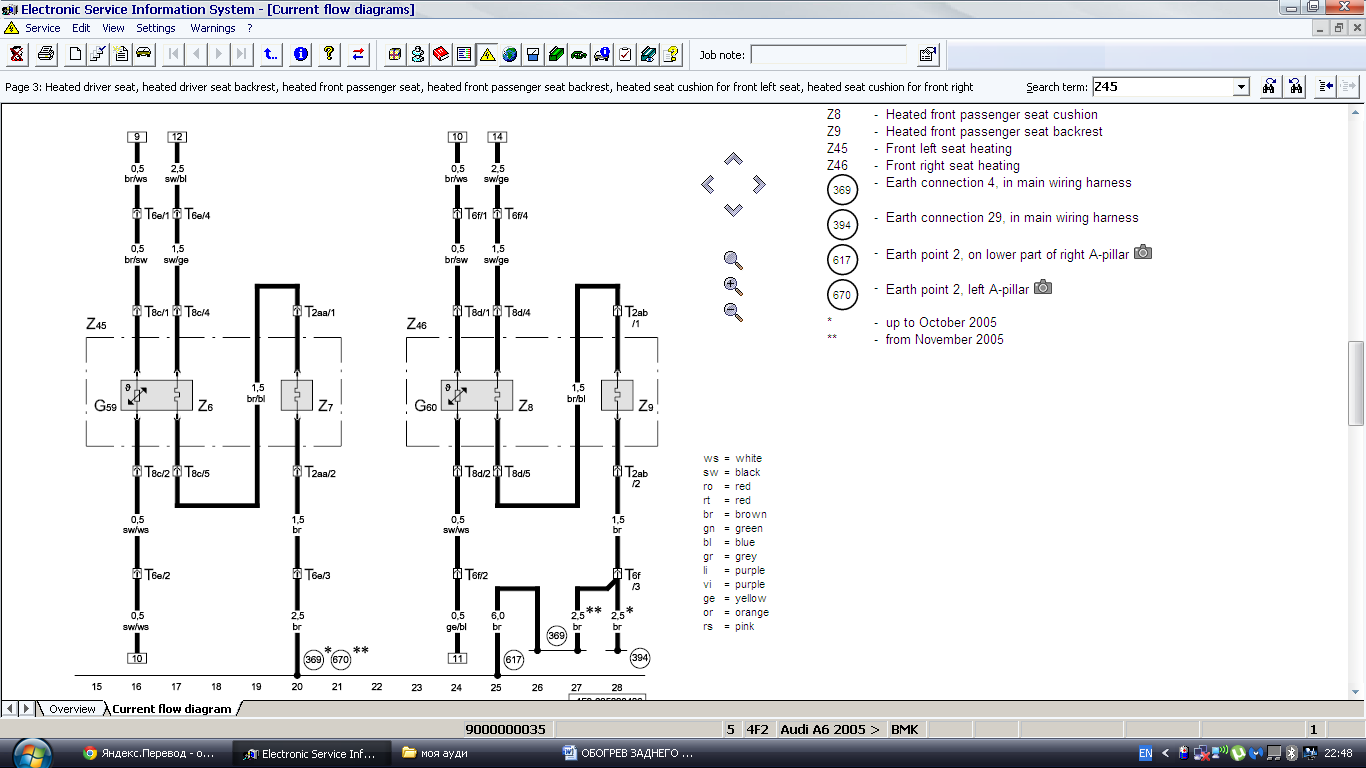

ПОДОгрев водительского сиденья, подогрев водительского сиденья, обогрев сиденья переднего пассажира, обогрев переднего пассажира Регулировка наклона спинки сиденья, подогрев подушки сиденья переднего левого сиденья, подогрев подушки сиденья переднего правого сиденья, датчик температуры
G59 поражения отдельных - сиденье водителя датчик температуры
G60 - датчик температуры сиденья переднего пассажира
T2aa - 2-контактный разъем, под сиденьем водителя
T2ab - 2-контактный разъем, под сиденьем переднего пассажира
T6e - 6-контактный разъем, зеленый, на левой части сиденья поперечина
T6f - 6-контактный разъем, зеленый, на правом сиденье траверса
T8c - разъем 8-контактный, под сиденьем водителя
T8d - разъем 8-контактный, под сиденьем переднего пассажира
С z6 - Обогрев подушки сиденья водителя
Зале " z7 - подогрев водительского сиденья
У Z8 - Обогрев сиденья переднего пассажира подушка
Z9 - Обогрев спинки сиденья переднего пассажира
Z45 - обогрев переднего левого сиденья
Z46 - обогрев переднего правого сиденья
369 - соединение с массой 4 в главном жгуте проводов
394 - заземление 29, в главном жгуте проводов
617 - Земля точка 2, на нижнем часть правой передней стойки
670 - Земля точка
Соединительная колодка проводки под сиденьем водителя сиденья
Расположение:
1 - 3-контактный разъем, желтый-T3f -
2 - 10-контактный разъем, красный-T10i -
3 - 6-контактный разъем, зеленый-T6e -
4 - 10-контактный разъем, черный-T10l -
5 - 2-контактный разъем, черный-T2ba-
|
|
