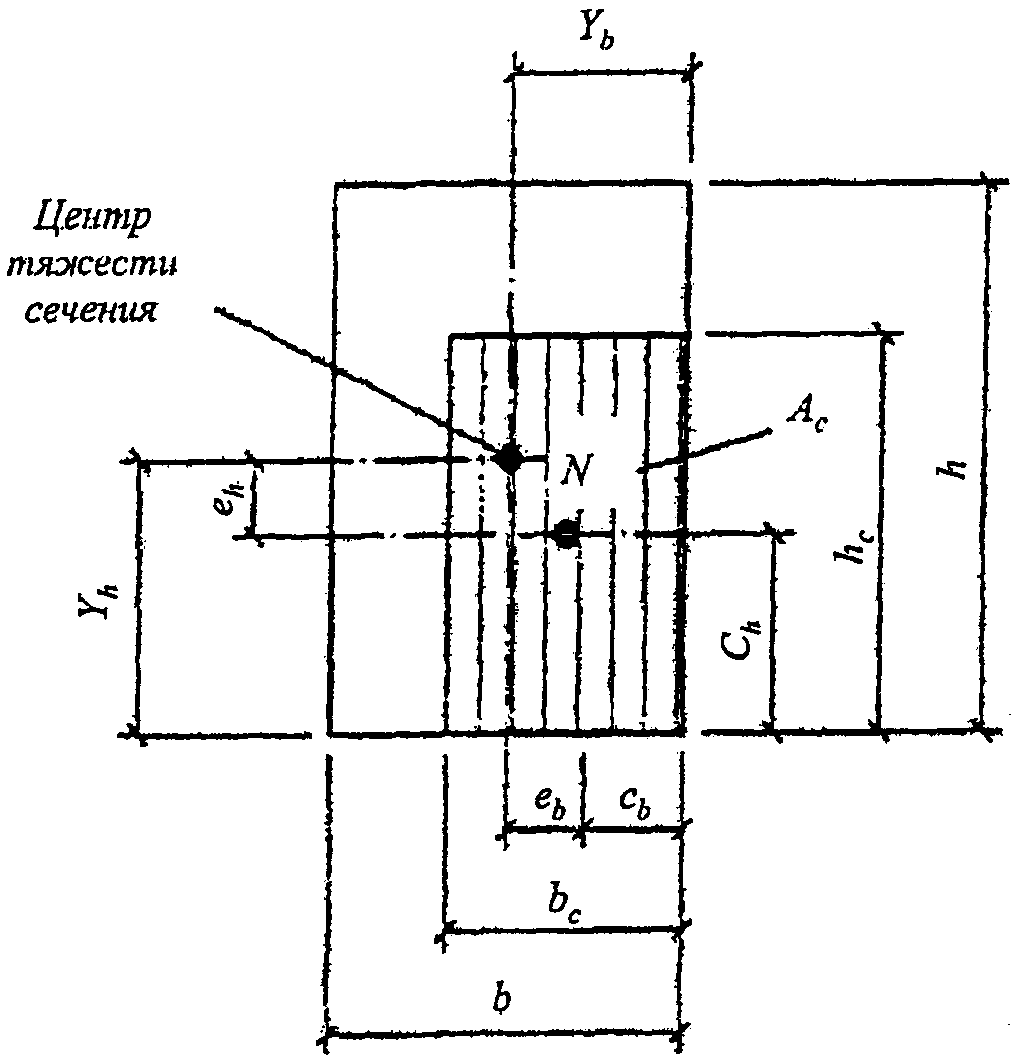

Рисунок 7. Расчетная схема прямоугольного сечения
при косом внецентренном сжатии
В случаях сложного по форме сечения для упрощения расчета допускается принимать прямоугольную часть сечения без учета участков, усложняющих его форму (рисунок 8).
Рисунок 8. Расчетная схема сложного сечения
при косом внецентренном сжатии
Величины w,
и
определяются дважды:
а) при высоте сечения h или радиусе инерции
и эксцентриситете
в направлении h;
б) при высоте сечения b или радиусе инерции
и эксцентриситете
в направлении b.
За расчетную несущую способность принимается меньшая из двух величин, вычисленных по формуле (13) при двух значениях w,
и
.
Если
или
, то кроме расчета по несущей способности должен производиться расчет по раскрытию трещин в соответствующем направлении по указаниям 8.3.
Смятие (местное сжатие)
7.13. Расчет сечений на смятие при распределении нагрузки на части площади сечения следует производить по формуле
, (17)
где
- продольная сжимающая сила от местной нагрузки;
- расчетное сопротивление кладки на смятие, определяемое согласно указаниям 7.14;
- площадь смятия, на которую передается нагрузка;
- для кирпичной и виброкирпичной кладки, а также кладки из сплошных камней или блоков, изготовленных из тяжелого и легкого бетонов;
d = 1 - для кладки из пустотелых бетонных или сплошных камней и блоков из крупнопористого и ячеистого бетонов; крупноформатных керамических камней;
- коэффициент полноты эпюры давления от местной нагрузки.
КонсультантПлюс: примечание.
Текст дан в соответствии с официальным текстом документа.
При равномерном распределении давления
, при треугольной эпюре давления y = 0,5.
Если под опорами изгибаемых элементов не требуется установка распределительных плит, то допускается принимать
- для кладок из материалов, указанных в позициях 1 и 2 таблицы 22, и
- для кладок из материалов, указанных в позиции 3 этой таблицы.
Таблица 22
┌─────────────────────────────────┬───────────────────────────────────────┐
│ Материал кладки │ кси, для нагрузок по схеме │
│ │ 1 │
│ ├───────────────────┬───────────────────┤
│ │ Рисунок 9, а, в, │ Рисунок 9, б, г, │
│ │ в, д, ж │ е, з │
│ │ 1 │ │
│ ├────────┬──────────┼────────┬──────────┤
│ │местная │ сумма │местная │ сумма │
│ │нагрузка│ местной │нагрузка│ местной │
│ │ │и основной│ │и основной│
│ │ │ нагрузок │ │ нагрузок │
├─────────────────────────────────┼────────┼──────────┼────────┼──────────┤
│1. Полнотелый кирпич, сплошные │ 2 │ 2 │ 1 │ 1,2 │
│камни и крупные блоки из тяжелого│ │ │ │ │
│бетона или бетона на пористых │ │ │ │ │
│заполнителях класса В3,5 и выше │ │ │ │ │
│2. Керамические кирпич и камни │ 1,5 │ 2 │ 1 │ 1,2 │
│с пустотами (кроме │ │ │ │ │
│крупноформатных), бутобетон │ │ │ │ │
│3. Пустотелые бетонные камни │ 1,2 │ 1,5 │ 1 │ 1 │
│и блоки. Сплошные камни и блоки │ │ │ │ │
│из бетона М35. Камни и блоки │ │ │ │ │
│из ячеистого бетона и природного │ │ │ │ │
│камня │ │ │ │ │
│4. Для всех типов кладки при │ 1 │ 1 │ 1 │ 1 │
│растворе марки < М10 │ │ │ │ │
├─────────────────────────────────┴────────┴──────────┴────────┴──────────┤
│ Примечания. 1. Для кладок всех видов на неотвердевшем растворе или│
│на замороженном растворе в период его оттаивания при зимней кладке,│
│выполненной способом замораживания, принимаются значения кси, указанные│
│ 1 │
│в поз. 3 настоящей таблицы. │
│ 2. Для кирпича, камней и блоков пустотностью более 25% значение│
│коэффициента кси принимается равным 1. │
│ 1 │
│ 3. Для керамических поризованных крупноформатных камней значение│
│коэффициента кси принимается равным 0,8. │
│ 1 │
│ 4. Для полистиролбетонных блоков значение кси принимается│
│ 1 │
│по экспериментальным данным. │
└─────────────────────────────────────────────────────────────────────────┘
а - з - различные случаи местного сжатия
Рисунок 9. Определение расчетных площадей сечений
при смятии (местном сжатии)
|
