Индивидуальный тепловой пункт отечественного производства
совместно с НП «Российское теплоснабжение» и НП «Энергоэффективный город» на основе анализа более чем 15-летнего практического опыта работы российских теплоснабжающих организаций разработало индивидуальный тепловой пункт (ИТП) с применением положительно зарекомендовавших себя оборудования и материалов.
Преимущества, присущие ИТП, хорошо всем известны:
- автоматическое погодозависимое поддержание необходимого режима потребления тепловой энергии;
- обеспечение теплового комфорта жителей;
- экономия потребления тепловой энергии;
- ликвидация трубопроводов ГВС от ЦТП (снижение потерь тепловой энергии с циркуляцией и периодически повторяющимися ремонтами этих трубопроводов из-за коррозии от наличия кислорода в воде);
- улучшение гидравлики теплосети из-за снижения необходимых перепадов давления у потребителя;
- снижение эксплуатационных расходов (в т. ч. и на персонал) из-за ликвидации ЦТП.
Кроме вышеперечисленного, предлагаемый Вашему вниманию ИТП имеет следующие отличия и преимущества:
- изготовлен из комплектующих высокого качества российского производства, прошедших проверку в условиях реальной эксплуатации в теплоснабжающих организациях России (подходит под программы импортозамещения); стоимость ниже сложившейся на рынке;

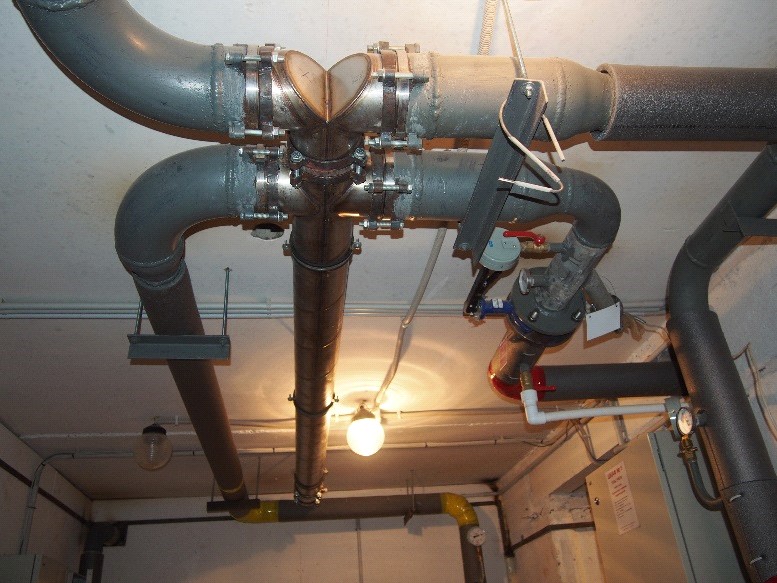

- компактность (даже по сравнению с пластинчатыми теплообменниками), при стеснённости или отсутствии места может быть полностью или частично размещен в плоскости стены или даже потолка; разработан для применения в российских условиях (теплообменники обладают эффектом самоочистки, для эксплуатационного обслуживания теплообменников не требуется обученный персонал, как, например, для разборки пластинчатого теплообменника); разработан типоряд для характерных (типовых) объектов массового строительства по мощности и реализованным схемам подключения, что упрощает и ускоряет проектирование и согласование; может быть использован при капитальном ремонте многоквартирных домов, практически не имеет ограничений по необходимости монтажных проемов для перемещения в подвалы и т. д., при отсутствии технического подполья может быть размещен в подъезде под лестницей с первого этажа; для реализации проектов перехода на закрытые схемы теплоснабжения и ГВС имеет схемные решения с зависимым и независимым подключением, по желанию заказчика может быть укомплектован узлом учета тепловой энергии или может быть установлен после существующего узла учета; система автоматики уже содержит решения для диспетчеризации, передачи и анализа данных коммерческого учета тепловой энергии (кроме того, есть готовое решение – для создания системы диспетчеризации достаточно подключить ИТП к отраслевой автоматизированной системе контроля и учёта энергоресурсов (через интернет или мобильные сети). возможна поставка как в блочном исполнении, так и россыпью (с технической документацией по монтажу) всего ИТП или его элементов; возможны отдельные поставки блоков ИТП, например, ГВС (для закрытия схемы) или отопительного (для перехода на независимую схему).

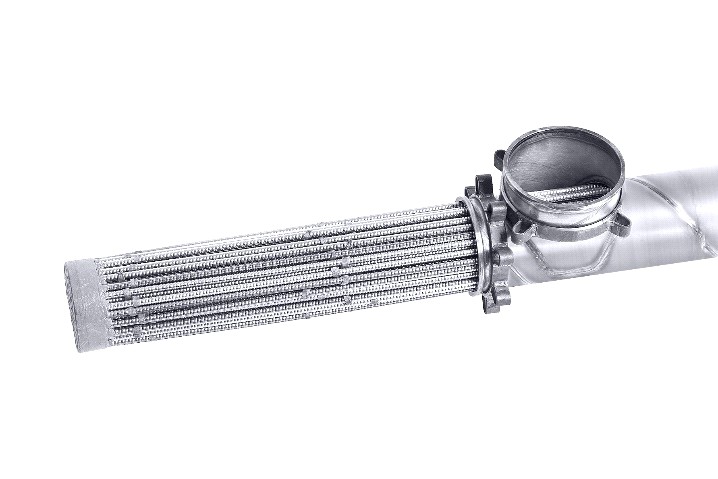

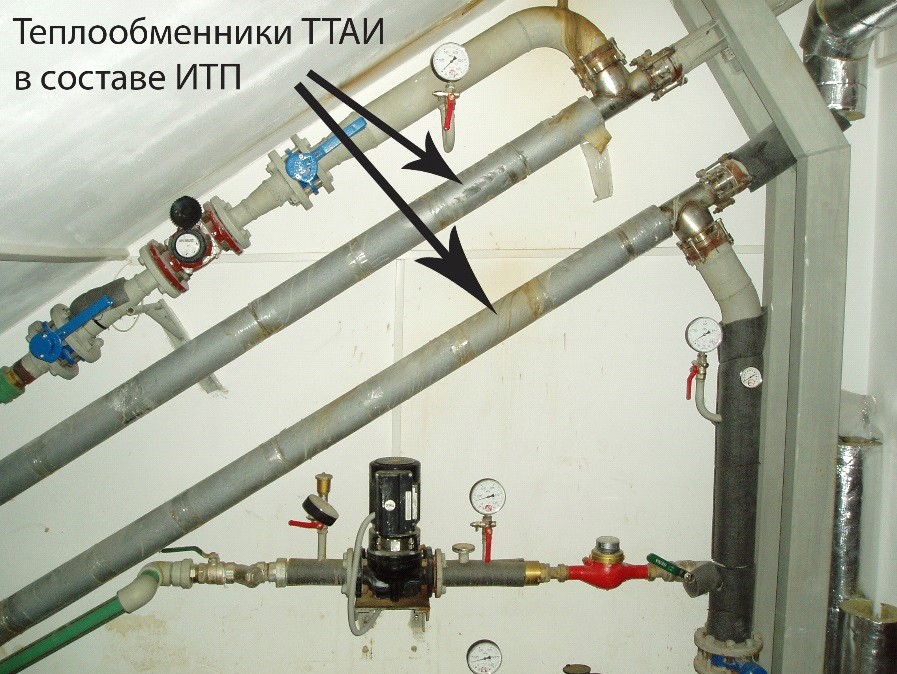

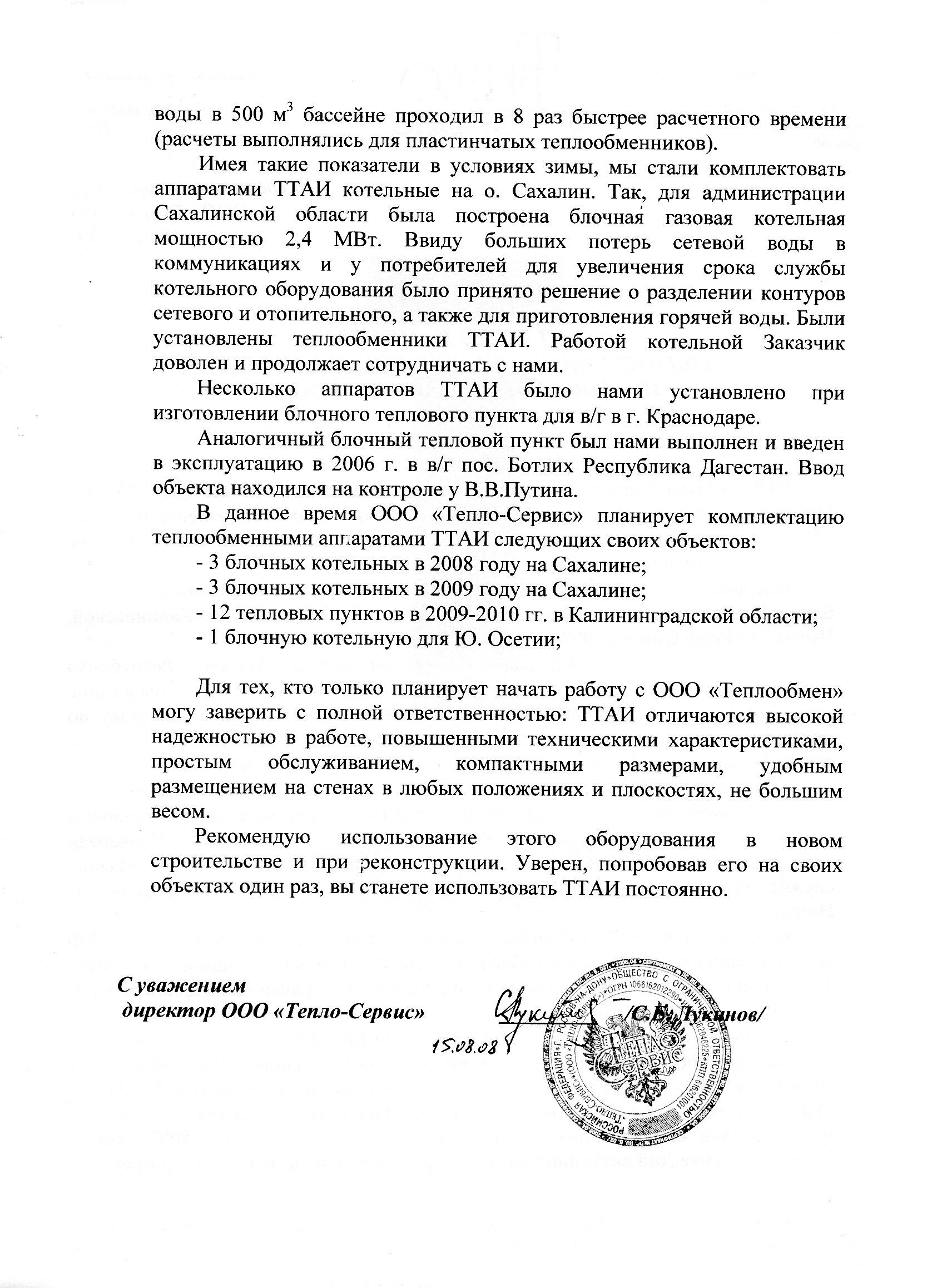

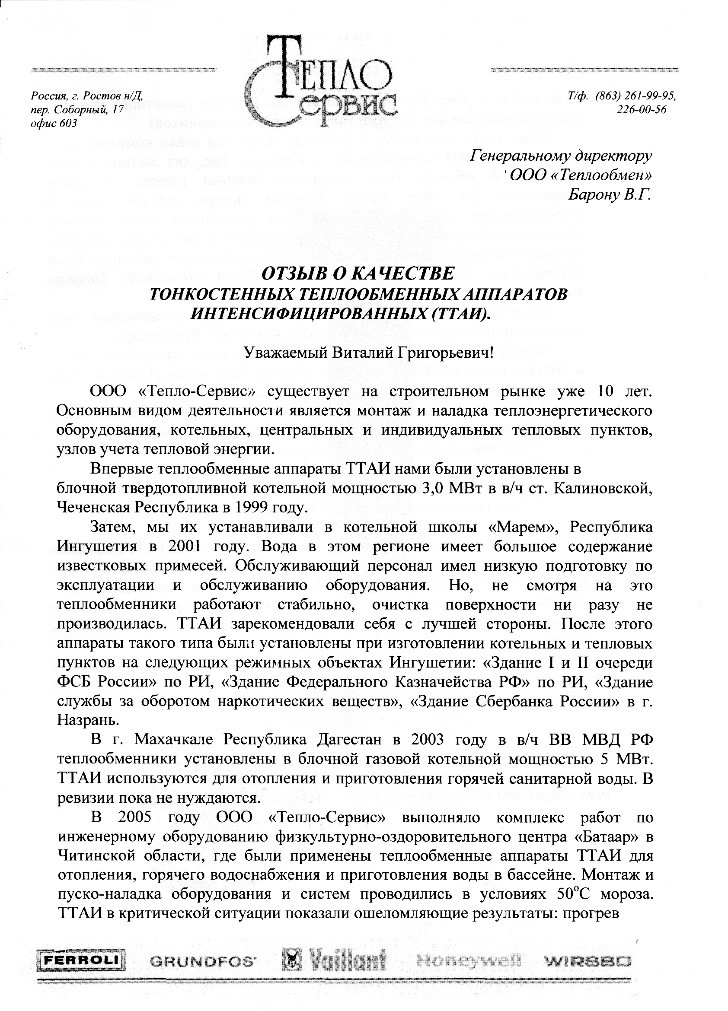

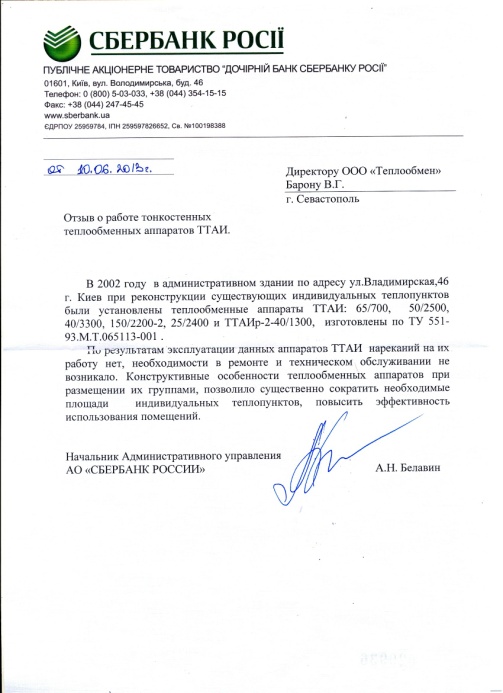

Основой ИТП являются теплообменники ТТАИ, которые более 20 лет применяются в теплоснабжающих организациях, и показали целый ряд преимуществ по сравнению с традиционными кожухотрубными и разборными пластинчатыми аппаратами:
- почти в десять раз уменьшены масса и габаритный объем аппаратов ТТАИ, отсюда простота транспортировки – не требуется использовать грузоподъемные средства;
- сниженное гидравлическое сопротивление; теплообменные трубки и корпус изготавливаются из тонкостенных труб из нержавеющей стали или титана; наличие эффекта самоочистки;
- возможность размещения аппаратов в стесненных помещениях;
- монтаж может быть выполнен на легких, не силовых конструкциях; простота технического обслуживания, при необходимости легкое извлечение трубного пучка из корпуса;
Аппараты ТТАИ работоспособны при температуре до 300 °С и давлениях до 1,6 МПа. Диапазон расходов жидкости от 0,2 до 200 мі/ч. Установленный срок службы – 15 лет. Время до первого заводского ремонта – 8 лет. Срок гарантии – 1,5 года. Сегодня успешно работают аппараты, имеющие уже срок службы более 19 лет без заводского ремонта.

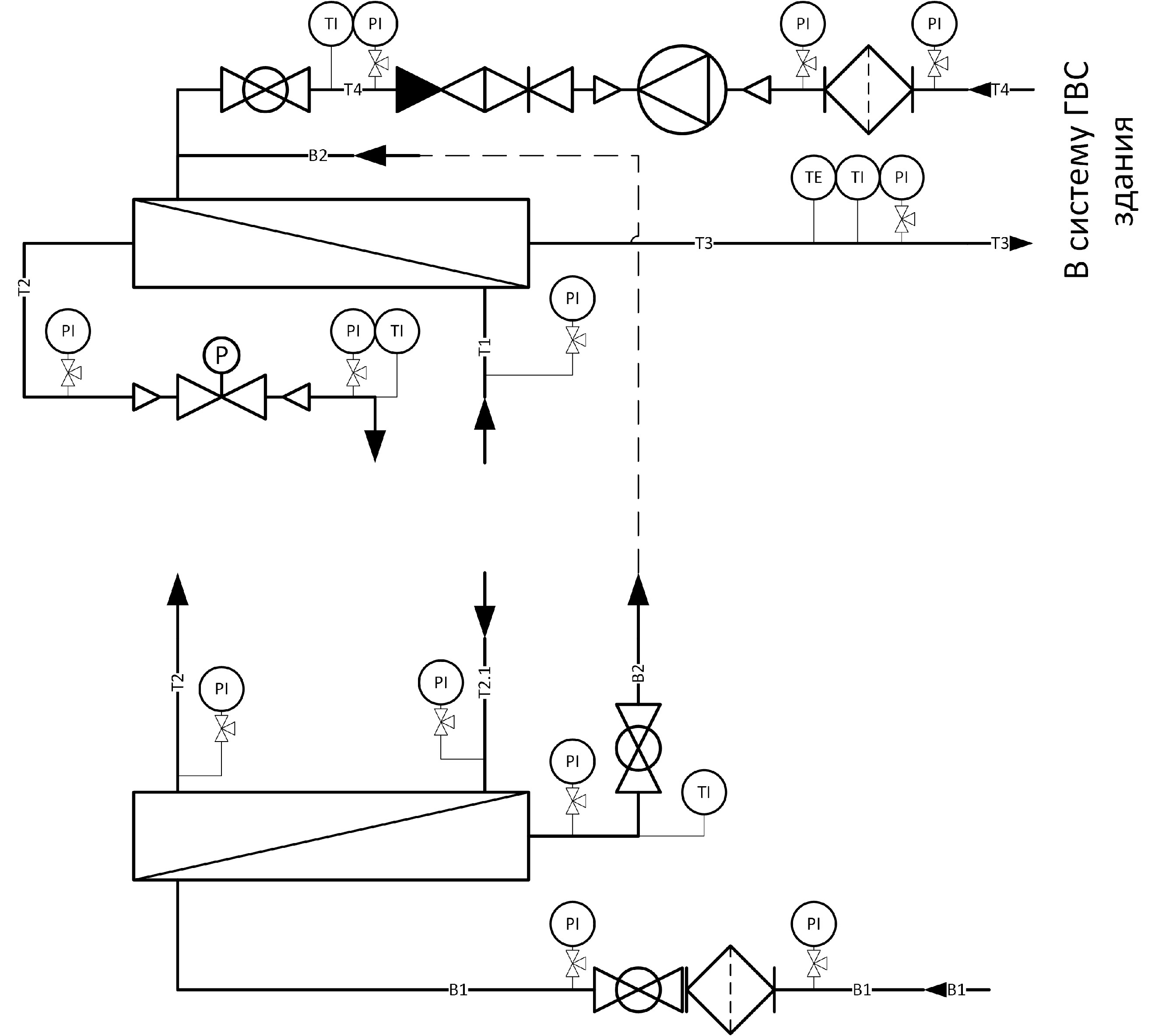

Спецификация оборудования (пример) | |||
Поз. | Наименование и техническая характеристика | Ед. ИЗМ. | Кол-во |
1 | 2 | 3 | 4 |
Узел горячего водоснабжения | |||
Клапан запорно-регулирующий, Ду25, Kvs=10 | шт. | 1 | |
Водо-водяной подогреватель ГВС 1-й ступени | шт. | 1 | |
Водо-водяной подогреватель ГВС 2-й ступени | шт. | 1 | |
Кран шаровый оцинкованный, Ду80 | шт. | 2 | |
Фильтр сетчатый чугунный фланцевый, Ду80 | шт. | 1 | |
Кран шаровый латунный муфтовый, Ду32 | шт. | 1 | |
Клапан обратный резьбовой латунный, Ду32 | шт. | 1 | |
Фильтр сетчатый латунный резьбовой, Ду32 | шт. | 1 | |
Насос циркуляционный, G=2 т/ч, H=3 м. вод. ст. | шт. | 1 | |
Кран шаровый регулирующий фланцевый, Ду32 | шт. | 1 | |
Термометр биметаллический с гильзой | шт. | 4 | |
Манометр с арматурой | шт. | 12 | |
Термометр сопротивления Pt1000 с гильзой | шт. | 1 | |
ЩАУ | |||
Контроллер управления | шт. | 1 | |
Шкаф управления на 1 систему | шт. | 1 | |
Стоимость* блоков ИТП
Для удобства оценки стоимости ИТП условно разделен на блоки приготовления горячей воды (ГВС) и системы отопления (СО).
Модуль ГВС | Модуль ГВС | Модуль СО | |||
Схема: одноступенчатая (параллельная) | Схема: двуступенчатая (смешанная) | Схема: независимая | |||
Мощность до, Гкал/ч (максимальная) | Стоимость, тыс. руб. с НДС | Мощность до, Гкал/ч (максимальная) | Стоимость, тыс. руб. с НДС | Мощность до, Гкал/ч | Стоимость, тыс. руб. с НДС |
0,040 | 182,7 | 0,044 | 236,7 | 0,063 | 252,1 |
0,086 | 195,0 | 0,058 | 256,0 | 0,073 | 266,9 |
0,124 | 204,0 | 0,088 | 270,6 | 0,098 | 292,0 |
0,161 | 225,5 | 0,103 | 278,6 | 0,128 | 316,5 |
0,190 | 232,4 | 0,133 | 306,0 | 0,176 | 345,2 |
0,240 | 264,4 | 0,177 | 331,1 | 0,232 | 383,8 |
0,360 | 269,4 | 0,191 | 363,3 | 0,281 | 431,6 |
0,620 | 326,7 | 0,198 | 403,0 | 0,320 | 439,0 |
0,780 | 394,8 | 0,332 | 411,0 | 0,384 | 463,7 |
0,920 | 403,8 | 0,486 | 509,0 | 0,418 | 514,0 |
1,020 | 491,6 | 0,665 | 583,2 | 0,443 | 555,0 |
1,220 | 525,3 | 0,736 | 636,5 | 0,512 | 574,1 |
1,390 | 536,4 | 0,783 | 774,2 | 0,576 | 596,0 |
1,580 | 708,5 | 0,998 | 785,8 | 0,611 | 659,4 |
1,220 | 871,6 | 0,746 | 724,3 | ||
1,320 | 1 082,2 | 0,902 | 774,7 | ||
0,961 | 908,1 | ||||
1,180 | 984,2 | ||||
1,230 | 1 054,7 | ||||
* Приведена ориентировочная стоимость блоков ИТП (при поставке россыпью со склада в Москве). При поставке «в сборе» цены увеличиваются ~15%.
Для расчета точной стоимости ИТП и его характеристик заполните, пожалуйста, опросный лист (скачать опросный лист по ссылке http://www. needtech. ru/files/oprosListITP. xlsx).
Тел. (495) 741-20-28, http://www. needtech. ru , *****@***ru
