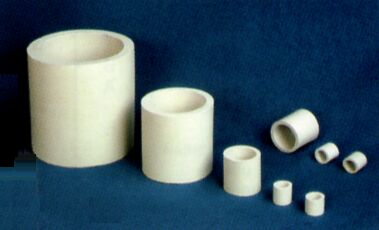

КИСЛОТОУПОРНЫЕ КЕРАМИЧЕСКИЕ НАСАДКИ
ГОСТ 17612-89
Предназначены для заполнения насадочных колонн другой тепломассообменной аппаратуры работающей при температуре то 0єС до 120єС для кислотных сред и от 0єС до 30єС – для щелочных.
По спеканию керамического черепка насадки подразделяются на два класса:
А – плотноспеченые
Б – пористые (из шамотной и безшамотной массы)
По составу массы насадки класса А подразделяются на две марки:
А1 – из фарфоровой и кардиеритовой массы
А2 – из полуфарфоровой массы
ГЕОМЕТРИЯ
мм
D, H
| 15
| 25
| 35
| 50
| 60
| 80
| 100
| 120
| 150
| b
| 3
| 3
| 3
| 5
| 5
| 8
| 10
| 12
| 15
|
ФИЗИКО-ХИМИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ПОКАЗАТЕЛИ
Наименование показателя
| Класс
| Марка
| Значение
| Метод испытания
| Водопоглощение, % не более
| А
Б
| 1
2
-
| 0,5
1,5
4,5
| По ГОСТ 473,3
| Кислотостойкость, % не менее
| А
Б
| 1
2
-
| 98,7
98,5
97,0
| По ГОСТ 473,1
| Щелочестойкость, % не менее,
для насадок:
седловидных
цилиндрических
| А
А
| 1
1
| 55,0
Не нормируется
| По ГОСТ 473,2
| Термическая стойкость,
количество теплосмен, не менее
| А
Б
| 1
2
-
| 8
7
2
| По ГОСТ 473,5
|
Наименование показателя
| Класс
| Марка
| Значение для диаметра, мм
| Метод испытания
| 15
| 25
| 35
| 50
| 60
| 80
| 100
| 120
| 150
| Предельная нагрузка на цилиндрические
насадки кН, не менее
| А
| 1,2
| 31
| 31
| 32
| 40
| 40
| 50
| 60
| 70
| 100
| По ГОСТ 473,6
| Б
| -
| -
| 11
| -
| 25
| -
| 48
| 60
| 70
| 135
|
ФИЗИЧЕСКИЕ ПОКАЗАТЕЛИ
Наименование показателя
| Класс
| Марка
| Значение для диаметра, мм
| 15
| 25
| 35
| 50
| 60
| 80
| 100
| 120
| 150
| Плотность насадок, кг/м3, не более:
Рядами
| А
Б
| 1
2
-
| 1161
1113
-
| 890
753
696
| 785
-
-
| 692
634
776
| 629
-
-
| 688
-
642
| 644
-
600
| 562
-
590
| 494
-
594
| Насыпью
| А
Б
| 1
2
-
| 904
866
-
| 596
572
702
| 580
-
-
| 552
487
498
| 540
-
-
| 536
-
473
| 509
-
466
| -
-
-
| -
-
-
| Удельная поверхность насадок, м2/м3: Рядами
| А
Б
| 1
2
-
| 387
387
-
| 245
245
242
| 245
-
-
| 121
121
121
| 121
-
-
| 68
-
68
| 59
-
59
| 43
-
43
| 30
-
30
| Насыпью
| А
Б
| 1
2
-
| 256
256
-
| 186
186
184
| 176
-
-
| 93
93
93
| 85
-
-
| 58
-
58
| 47
-
47
| -
-
-
| -
-
-
| Свободный объем насадок, м2/м3, не менее: Рядами
| А
Б
| 1
2
-
| 0,52
0,52
-
| 0,67
0,67
0,67
| 0,75
-
-
| 0,73
0,73
0,73
| 0,79
-
-
| 0,75
-
0,75
| 0,73
-
0,73
| 0,77
-
0,77
| 0,79
-
0,79
| Насыпью
| А
Б
| 1
2
-
| 0,62
0,62
-
| 0,75
0,75
0,75
| 0,75
-
-
| 0,79
0,79
0,79
| 0,79
-
-
| 0,79
-
0,79
| 0,73
-
-
| 0,77
-
-
| 0,79
-
-
|
ДРУГИЕ ВИДЫ НАСАДОК
| Кольца с перегородкой (Кольца Лесинга). Типоразмеры: диаметр 25, 35, 50, 80, 100, 120, 150
|
|
| Кольца с крестообразной перегородкой. Типоразмеры: диаметр 25, 35, 50, 80, 100, 120, 150
| | Двухкольцевая крестообразная насадка. Типоразмеры: диаметр 25, 35, 50, 80, 100, 120, 150
|
|
| Кольца Палля. Типоразмеры: диаметр 25, 35, 50, 80, 100, 120, 150
|
|
