Быстрый старт Пульсар-М
Оглавление
Назначение счетчиков импульсов……………………………………1 Конфигурирование УСПД ……….…………………………………. .1 Описание объекта и точек учета электроэнергии …………………6 Опрос счетчика через Мобильный АРМ EnPoll……………………….17Назначение счетчика импульсов
Счетчик импульсов предназначен для работы в составе АСКУЭ.
Счетчик-регистратор Пульсар обеспечивает сохранение во встроенной энергонезависимой памяти архива параметров потребления воды, газа, электроэнергии с последующей возможностью передачи данных в локальную сеть по интерфейсу RS485.
Конфигурирование УСПД
Прежде всего, необходимо создать конфигурацию контроллера. Откроем в поле «Настройки» нашего Интегратора модуль «Контроллеры».
На экране появляется окно модуля EnLogic – системы программирования контроллеров.
Щелкните на кнопке «Добавить контроллер» и выберите из меню пункт «УСПД». Окно EnLogic наполнится разнообразными полями, списками и кнопками, в левой части окна «вырастет» дерево контроллеров и задач, пока состоящее из одного (Контроллер 1).
В правой панели находим поле «IP-адрес» и устанавливаем адрес контроллера (по умолчанию 192.168.0.77).
В дереве щелкаем правой кнопкой мыши на элементе «Протоколы обмена», в появившемся меню выбираем пункт «Добавить протокол > Счётчики» и выбираем протокол «Пульсар-М».
Ставим фокус на появившийся в дереве элемент «Пульсар-М 1» и в панели его свойств устанавливаем тип среды (тип среды 0 - соединение по COM-порту, 1 - по Ethernet), для COM-порта задаётся его адрес, скорость и множитель межсимвольного таймаута, для Ethernet - IP-адрес и порт
Щелкаем правой кнопкой мыши на элементе «Пульсар-М 1» и появившемся меню выбираем пункт «Добавить модуль УСО | Пульсар-М| Пульсар-М».
В итоге мы получим счётчик типа «Пульсар-М» подключенный к контроллеру.
Также нам необходимо указать какие именно параметры мы будем снимать со счётчиков. Щелкнем кнопку «Добавить/удалить каналы».
В появившемся диалоговом окне необходимо выбрать нужные нам параметры счетчика. Если необходимо снимать все параметры, то достаточно установить общую галочку, если только часть, то необходимо их просто отметить по одному.
Необходимо задать адрес для Пульсар-м. (адрес написан на самом устройстве).
Щелкаем на «ОК» и возвращаемся в дерево контроллеров. После всех изменений необходимо сохранить файл, нажав кнопку
Выполним загрузку конфигурации в контроллер и проверим выдачу значений от этого контроллера в EnLogic, нажав кнопку «Начать опрос»
. В результате мы видим, что происходит чтение данных со счетчика Пульсар-М.
Описание объекта и точек учета электроэнергии
В Интеграторе запустим модуль «Справочники».
Перед вами универсальное хранилище информации. Основной контейнер хранения информации – журнал – представляет собой таблицу с определенным набором полей (колонок) и неограниченным количеством строк (записей). В нашем проекте автоматически создаются три журнала – «Объекты», «Точки учета» и «Потребители». В первом журнале описывается канал связи, во втором – протокол обмена с приборами учета, в третьем – возможность группировки точек учета объектов, находящихся на удалении друг от друга.
В журнале «Объекты» щелкнем мышью кнопку
. На экране появится диалоговое окно «Добавление записи в журнал». Введите значение «Пульсар-М» для поля «Объект» и щелкните «ОК».
В журнале «Объекты» появится новая запись.
Щелкнем кнопку
(или сделаем двойной щелчок на записи журнала), появится диалоговое окно «Редактирование записи журнала».
Щелкнем на кнопке
. На экране появится диалоговое окно «Настройки АСКУЭ». В выпадающем списке выберите «УСПД».
В поле «Тип связи» выберем пункт IP. Выставим значение IP-адреса. Значение порта устанавливается по умолчанию, Значение номера порта записано в 10-ной системе исчисления, а значение в настройках Ethernet в 16-ной системе. После всех проделанных действий нажимаем «Автодобавление ТУ».
Осуществляется поиск ТУ. После завершения процесса нажимаем «ОК».
Переходим в Журнал точки учета, где видим найденные ранее точки учета
Переходим в журнал «Потребители» и нажимаем
.
В открывшемся меню вводим значения и нажимаем «ОК».
Щелкнем кнопку
(или сделаем двойной щелчок на записи журнала), появится диалоговое окно «Редактирование записи журнала Потребитель». Нажимаю на кнопку «точки учета»
Далее нажимаем кнопку
. Выбираем наши 2 точки учета и нажимаем «ОК»
Закрываем журнал «Потребители».
Переходим в режим настройки «F6», нажимаем кнопку «АСКУЭ». В меню выбора журналов выбираем «объекты», берем в фокус наш объект и перетаскиваем его в открывшееся окно Энергоанализа.
Запускаем модуль Сервер.
В свойствах панели задач появится вращающийся значок сервера:
Запускаем модуль «ЭнергоАнализа».
В рабочем окне «ЭнергоАнализа», слева, в дереве выбираем «Пульсар-М», нажимаем по нему правой кнопкой мыши и выбираем «Опросить УСПД»
в следующем окне выбираем «Через сервер» и нажимаем кнопку «Опросить».
После окончания опроса получаем показания счетчика на текущий момент:
Опрос счетчика через Мобильный АРМ EnPoll.
Запускаем Мобильный Арм из папки «Bin», нажимаем «правка -> добавить объект учета»
Задаем название объекта, устанавливаем тип коммуникатора, выбираем канал связи, задаем IP адрес и нажимаем кнопку «Поиск точек учета»
Начинается опрос, и мы находим наши 2 точки учета, нажимаем «ОК».
Выбираем в левой части дерева «Пульсар-М» нажимаем на «стрелочку» рядом с кнопкой «Опросить объект» и выбираем «полный опрос».
Так, как Пульсар-М счетчик импульсов, то он показывает данные только на текущий момент, в следующем всплывающем окне (Параметры опроса объекта «Пульсар-М»), можно ничего не трогать и оставить все по умолчанию и нажать «ОК»

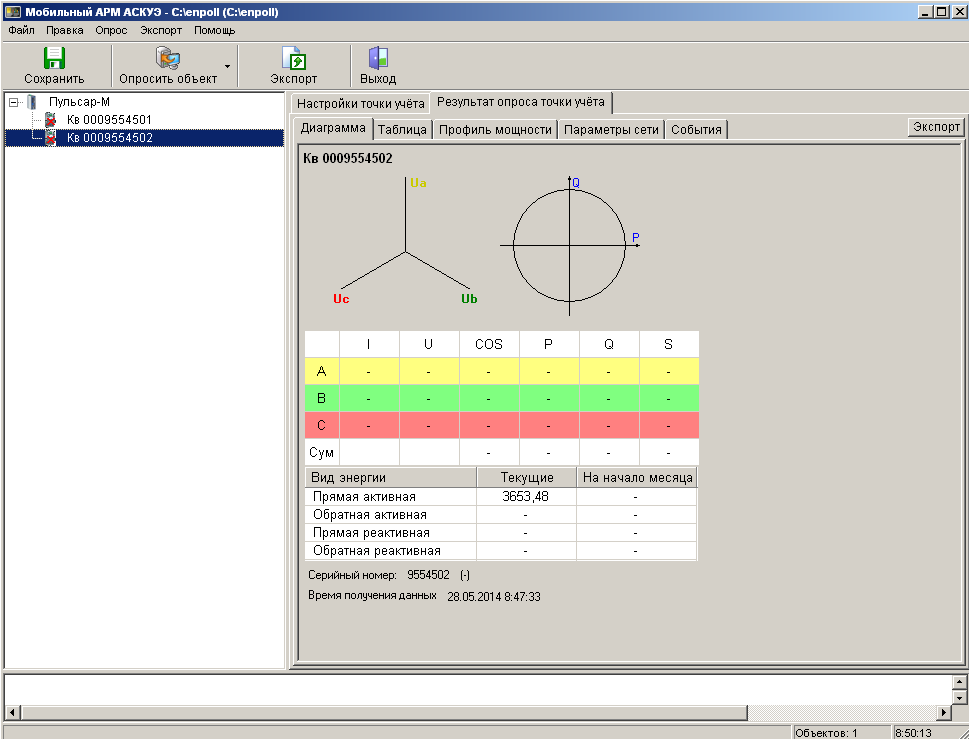

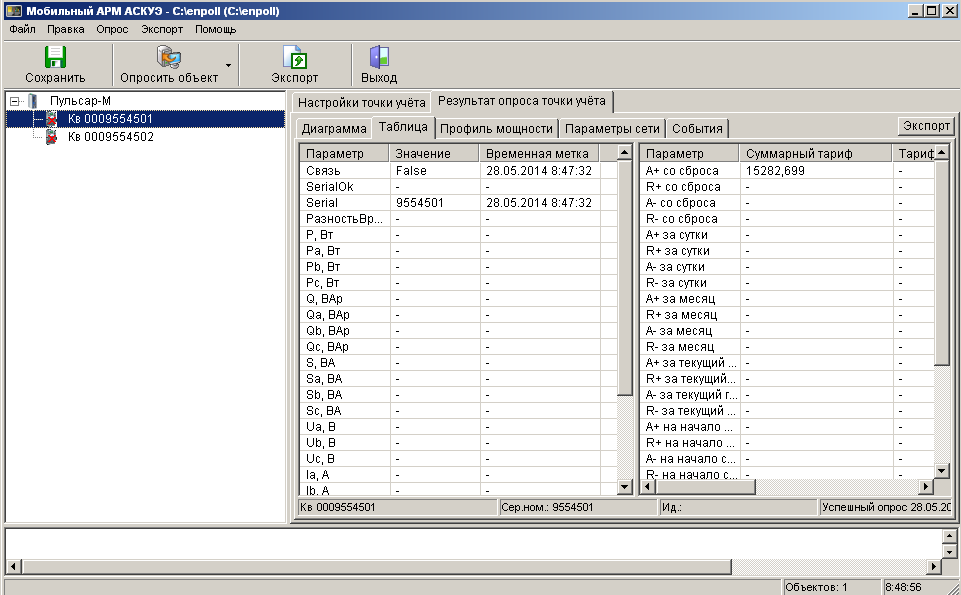

После завершения опроса, мы видим следующие данные:
