Добрый день!
Если Вы зашли на наш сайт, значит, Вы имеете отношение к
судостроению, судоремонту или просто к судовому снабжению.
Наша компания занимается изготовлением и поставкой
изделий из латуни и бронзы (бронзовые втулки), а также подшипников
резинометаллических судовых и полимерных втулок. Эти же подшипники часто
называют «подшипник ГУДРИЧА».
У нас вы сможете купить бронзовую втулку изготовленную методом бронзового литья в кокиль или песчаные формы.
Всю информацию для правильного оформления заказа
подшипников Вы найдете на нашем сайте.
ас останутся вопросы, мы ответим на них по телефону
(495) 545-64-91.
Звоните - мы Вас проконсультируем.
Наш девиз: «Если не мы, то кто же? И кто, если не мы?»
Информацию по бронзовым втулкам Вы можете получить здесь
000 «Русское морское оборудование»
Генеральный директор
http://r-s-e. ru/site/2
| |||||||||||||||||||||||||
Подшипники ГудричаПодшипники резинометаллические для гребных валов и валов судовых механизмов устанавливаемых на судах и плавсредствах всех типов и назначений неограниченного района плавания ГОСТ-7199 или ТУ 2539-611-93436345-2008 Подшипники изготавливаются двух типов: Тип 1 - бесфланцевые; Тип 2 — фланцевые; Подшипники изготавливаются трёх исполнений: Д - удлиненными Н - нормальными; К – укороченными Климатическое исполнение У, категория размещения 5 – для речных и озерных бассейнов. Климатическое исполнение ОМ, категория размещения 5 –для морских бассейнов. Втулки подшипников изготавливаются из следующих материалов: - латунь ЛС59-1 и Л63 по ГОСТ 15527-70;-латунь ЛЦ16Кч, ЛЦ40Мц1,5, ЛЦ40Мц3Ж по ГОСТ 17711-80; -сталь марки 10 ; 20 по ГОСТ 1050-88 , Ст 3 по ГОСТ 380-88 Подшипники должны быть работоспособны при температуре от - 4 до +50 градусов С. Пример для заказа подшипника по ТУ 2539-611-93436345-2008 Подшипник для морского бассейна Тип 1 D1нар.154 х D вала 110 х L 300 ОМ ЛС-59-1 Подшипник для речного бассейна Тип 1 D1нар.154 х D вала 110 х L 300 У ст-20 Пример для заказа подшипника с фланцем по ТУ 2539-611-93436345-2008 Подшипник Тип 2 D3 фланца 300 х L фланца 22х D1нар.154 х D вала 110 х L 300 ОМ ЛС-59-1 Пример заказа подшипника по ГОСТ 7199 подшипник 1-240К ОМ 5 ГОСТ 7199-77 Сталь 20 ГОСТ 1050-74 Подшипник тип 1 , диаметр вала 240 мм, исполнение К, климатическое исполнение ОМ 5,с втулкой из стали марки 20. Чертеж подшипника типа 1

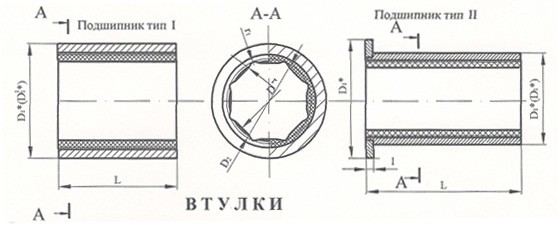

Чертеж подшипника типа 2
Приложение 5 Правил Российского Речного Регистра Нормы зазоров в резинометаллических подшипниках гребных валов
Приложение 6 Правил Российского Речного Регистра Нормы зазоров в гельмпортовых втулках
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры подшипников
|
http://r-s-e. ru/site/6

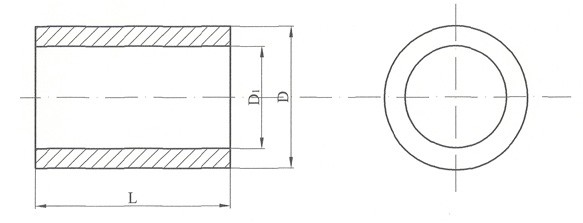

Информация о бронзовых втулках
Механические свойства и применяемость оловянных бронзовых втулок ГОСТ 613-79
Марка | Способ литья | Временное Сопротивление б, МПа (кгс/см. кв) Не менее | Относительное удлинение после разрыва не менее % | Твёрдость по Бренеллю НВ, МПа (кгс/мм. кв) | Применяемость |
БрО3Ц12С5 | К П | 206(21) 176,2(18) | 5 8 | 588(60) 588(60) | Арматура общего назначение |
БрО3Ц7С5Н1 | К П | 206(21) 176,2(18) | 5 8 | 588(60) 588(60 | Детали, работающие в масле, паре и пресной воде |
БрО4Ц7С5 | К П | 176.2(18) 147(15) | 8 4 | 588(60) 588(60 | Арматура, антифрикционные детали |
БрО4Ц4С17 | К П | 147(15) 147(15) | 12 5 | 588(60) 588(60 | Антифрикционные детали |
БрО5Ц5С5 | К П | 176.2(18) 147(15) | 4 6 | 588(60) 588(60 | Арматура, антифрикционные детали, вкладыши подшипников |
БрО5С25 | К П | 137.2(14) 147(15) | 6 5 | 588(60) 441(45) | Биметаллические подшипники скольжения |
БрО6Ц6С3 | К П | 176.2(18) 147(15) | 4 6 | 588(60) 688(60) | Арматура, антифрикционные детали, вкладыши подшипников |
БрО8Ц4 | К П | 196(20) 196(20) | 10 10 | 735(75) 735(75) | Арматура, фасонные части трубопровода, насосы, работающие в морской воде |
БрО10Ф1 | К П | 245(25) 215.5(22) | 3 3 | 882(90) 784(80) | Узлы трения арматуры, высоконагруженные детали шнековых приводов, нажимные и шпиндельные гайки, венцы червячных шестерен. |
БрО10Ц12 | К П | 225.2(23) 215(23) | 10 10 | 735(75) 635(65) | Арматура, антифрикционные детали, вкладыши подшипников, детали трения в облицовки гребных валов. |
БрО10С10 | К П | 196(20) 176.2(18) | 6 7 | 735(78) 637(65) | Подшипники скольжения, работающие в условиях высоких удельных давлений |
Примечание:
Условное обозначение способов литья:
К – литьё в кокиль П – литьё в песчаные формы
Механические свойства и применяемость безоловянных бронзовых втулок по ГОСТ 493-79
Мы изготовим втулки по Вашему размеру.
Марка | Способ литья | Временное сопротивление МПа (кгс/мм кВ ) Не менее | Относительное Удлинение после Разрыва % Не менее | Твёрдость по Бринеллю НВ. МПа (кгс/мм кВ) Не менее | Применяемость |
БрА9Мц2Л БрА10Мц2Л | К/П К/П | 392(40) 490(50) | 20 20 | 784 (80) 1078(110) | Антифрикционные детали, детали арматуры работающие В пресной воде, жидком топливе и в паре при температуре до 250С |
БрА9Ж3Л БрА10Ж3Мц2 | К/П К/П | 490/392(50/40) 490/392(50/40) | 12/10 12/10 | 980(100) 1176/980(120/100) | Арматура, антифрикционные детали |
БрФ10Ж4Н4Л | К/П | 587(60) | 6 | 1666/1568(170/160) | Детали химической и пищевой промышленности, а также детали, работающие при повышенных температурах. |
БрА11Ж6Н6 | К/П | 587(60) | 2 | 2450(250) | Арматура, антифрикционные детали |
БрА9Ж4Н4Мц1 | К/П | 587(60) | 12 | 1568(160) | Арматура для морской воды |
БрС30 | К | 58,7(6) | 4 | 245(25) | Антифрикционные детали |
БрСу3Н3Ц3С20Ф БрА7Мц15Ж3Н2Ц2 | К/П | 157/607(16/62) | 2/18 | 637(165) | Антифрикционные детали |
Примечание :
1.Условнре обозначение способов литья:
К - литьё в кокиль
П - литьё в песчаную форму
2.В марке БрА9Ж3Л при литье в кокиль допускается относительное удлинение не менее 6% если твёрдость НВ превышает 1568 МПа (160 кгс/ см. кв)
http://r-s-e. ru/site/9
Эксплуатация подшипников
Подшипник предназначается для эксплуатации при условных удельных давлениях до 0,34 МПа (3.5 кгс/см. кв.) и окружной скорости вала от 0,5 до 10,0 м/с
Условное удельное давление на подшипник q = P
DL
где Р — нагрузка на подшипник, кгс;
D --- диаметр подшипника, см;
L--- длина подшипника, см.
Подшипник, изготовленный с применением стальных втулок, предназначен для эксплуатации в пресной воде.
Для охлаждения и смазки подшипника с диаметром вала до 140мм, следует принимать расход воды не менее 1.5 м. куб/час. ,а для диаметров свыше 140 мм —не менее 2.0 м. куб/час.
Допускается устанавливать при монтаже два или более подшипников друг за другом без зазора. При этом продольные канавки в резине должны совпадать.
Параметр шероховатости вала (облицовки) при монтаже должен быть Ra< 1,25 мкм по ГОСТ 2789.
Износ резины подшипников при 80%-ом установленном ресурсе не должен
превышать значений, указанных в таблице 1 :
Таблица 1.
Диаметр вала (облицовки), под подшипник мм. | Величина износа резины,% от диаметра вала |
От 30 до 100 включительно >100 >> 150 >150 >> 240 | 4 3 2,5 |
Примечание. Значение износа является расчётным и определяется с учётом типа судна и условий эксплуатации.
Хранение подшипника
Подшипники должны храниться в условиях Л, С.Ж2,ОЖ2,ОЖ; по ГОСТ 15150. После хранения при температуре ниже — 4С подшипники перед монтажом должны быть выдержаны при t от + 15 до + 25 С не менее 24 ч.
Подшипники не должны подвергаться воздействию солнечного излучения и веществ разрушающих резину( кислот, щелочей, масел нефтяного происхождения и других агрессивных веществ). При t ниже — 4С в период хранения или в момент докования (вал демонтирован из подшипника)
подшипник смазывается техническим глицерином по ГОСТ 6259.
http://r-s-e. ru/site/4
ЗАКАЗАТЬ БРОНЗОВУЮ ВТУЛКУ
Бронзовые втулки
Используемый сплав | Внешний диаметр | Внутренний диаметр | Длина | Количество штук |
|
|
|
|
|
http://r-s-e. ru/site/3
Заказать подшипник
Используемый сплав | Диаметр фланца | Внешний диаметр | Внутренний диаметр | Длина | Количество штук |
|
|
|
|
|
|
