Рисунки к лекциям по лазерной обработке
Рис.1 Листовая заготовка из стали (размеры 465х540х2 мм; наружный контур 1500 мм) «а» высечка 45 с, резка лазером 20 с «в» пробивка 3 с, резка лазером 45 с «с» 12х100 мм, высечка 20 с, резка лазером 35 с.
Рис.2 Роликодержатель, разрезанный лазером 1000 Вт (310х90 мм, толщина 1.5 мм; наружный контур 700 мм, нарезанный лазером за 7 с, пробивка и высечка 7.5 с, смена инструмента 12 с, манипулирование 10 с, всего 37 с).
Рис.3 Листовая заготовка (130х180х2 мм) пластически деформированная, разрезанная лазером 750 Вт за 60 с.

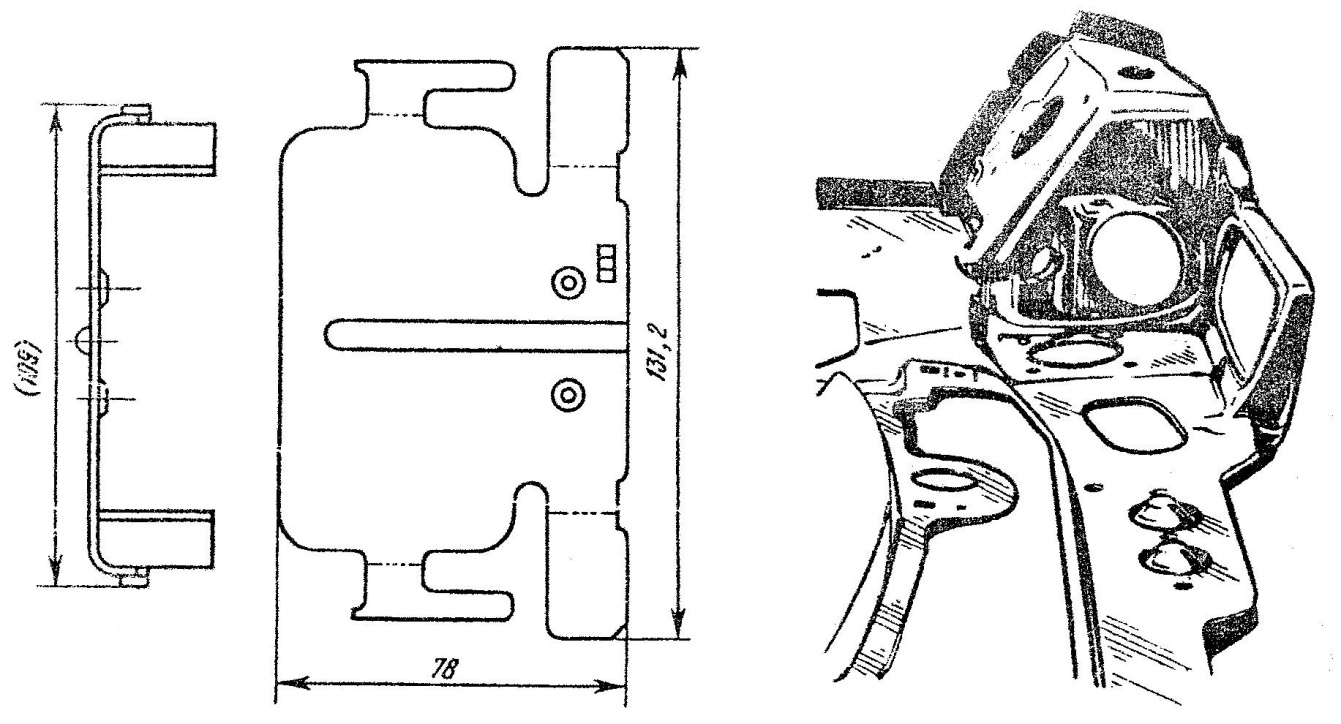

Рис.4 Глубокотянутая деталь, разрезанная с помощью лазера.

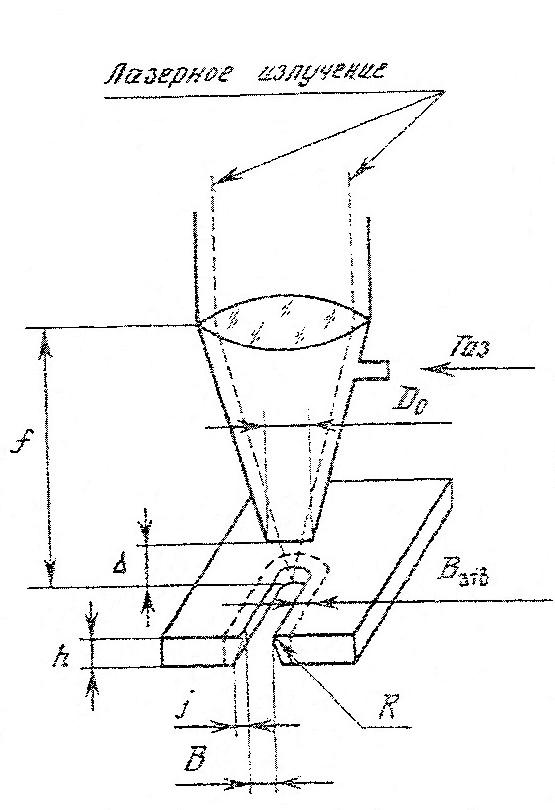

Рис.5 Параметры реза.
Рис.6 Структурная схема станка для лазерной резки
I - лазер: 1 – активная среда; 2 – зеркала резонатора; 3 – элементы системы накачки; 4 – устройство модуляции излучения; II – координатное устройство: 5 – заготовка; III – система формирования и транспортировки излучения и газа: 6 – фокусирующая система; 7 – система стабилизации положения фокальной плоскости и зазора; 8 – резак; 9 – зеркала; 10 – объектив; 11 - устройство вращения плоскости поляризации; 12 – оптический затвор; 13 – система подачи газа; 14 – юстировочный лазер; IV – автоматизированная система управления параметрами станка: 15 – датчики параметров лазера; 16 – система измерения параметров лазерного пучка.

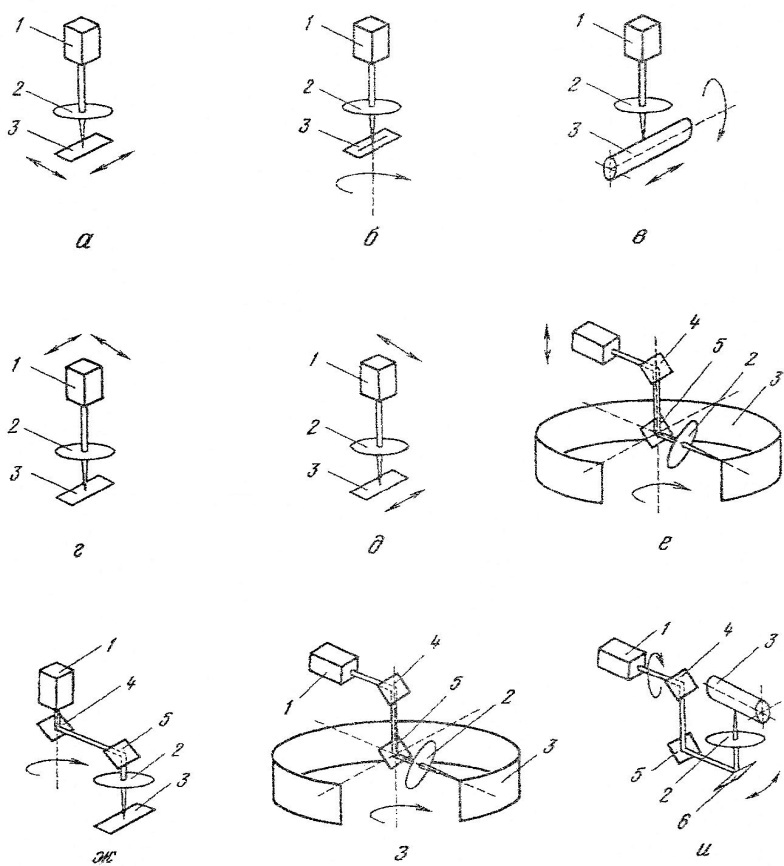

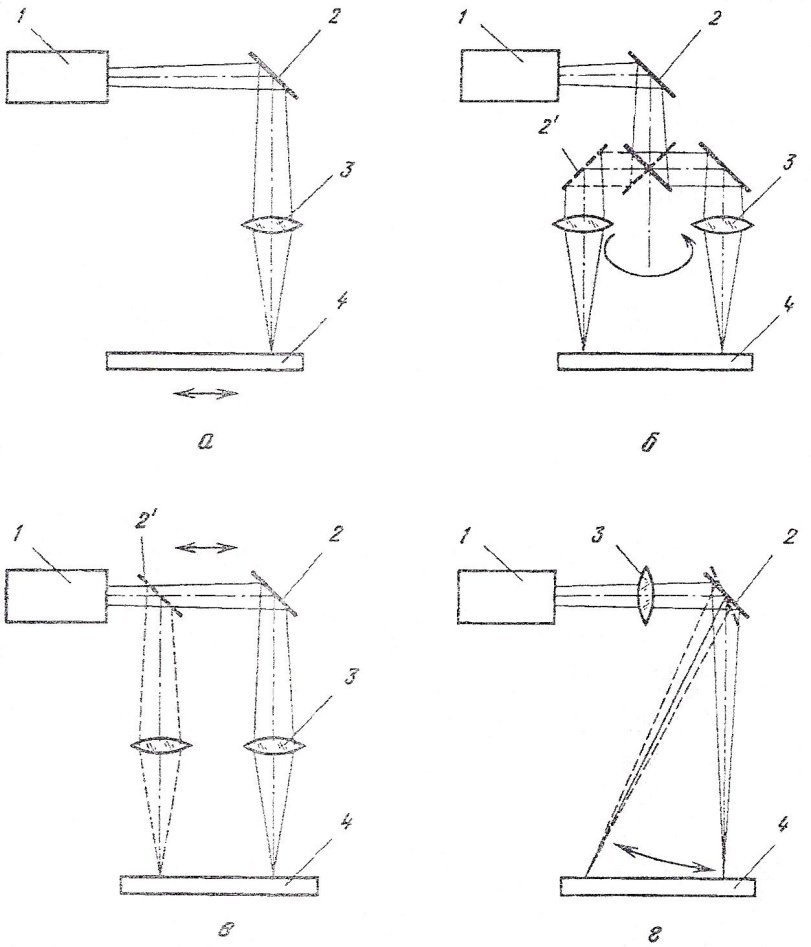

Рис.7 Основные схемы передачи лазерного излучения в зону обработки
1 – лазер; 2 – зеркала; 3 – объектив; 4 – заготовка.

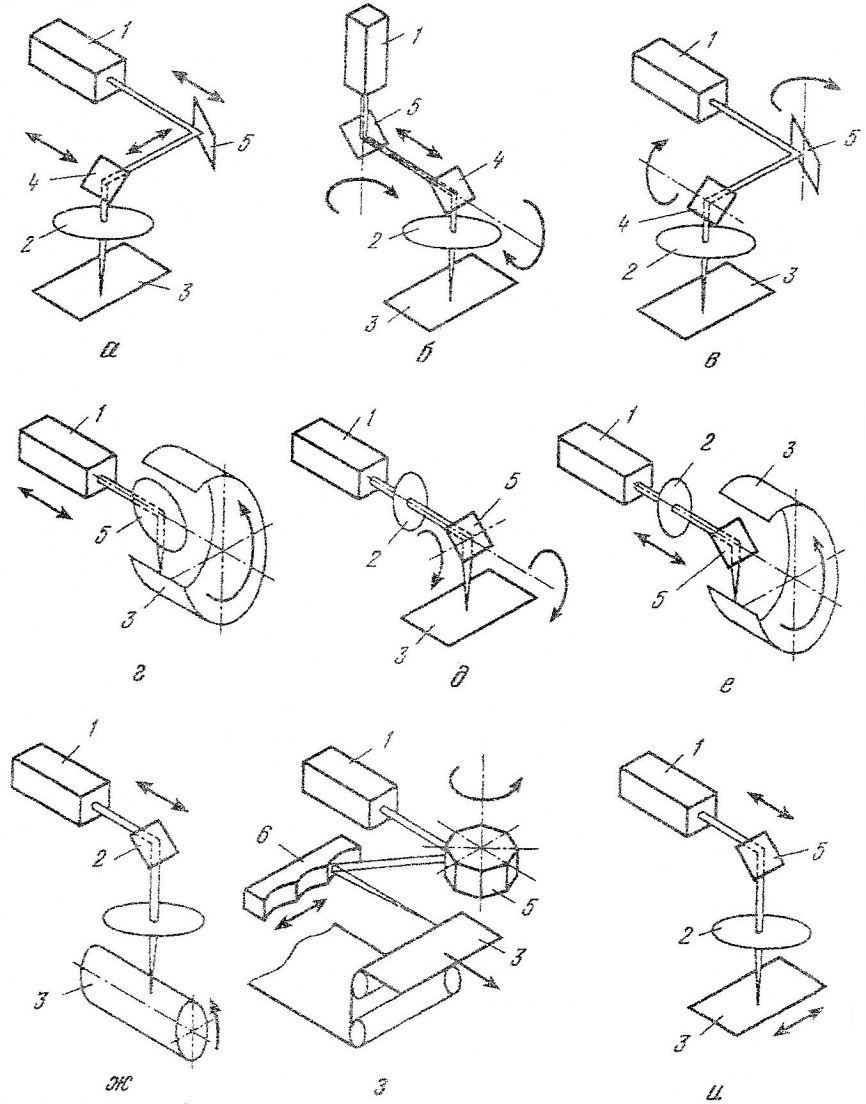

Рис.8 Схемы передачи лазерного излучения в зону обработки при постоянной длине оптического тракта
1 – лазер; 2 – объектив; 3 – заготовка; 4, 5, 6 – зеркала.
Рис.9 Схемы передачи лазерного излучения в зону обработки при переменной длине оптического тракта
1 – лазер; 2 – объектив; 3 – заготовка; 4, 5 – зеркала.
Рис.10 Рабочая поверхность стола
1 – стержни; 2 – заготовка; 3 – стол; 4 – пластины; 5 – шарики; 6 – сотовые панели.

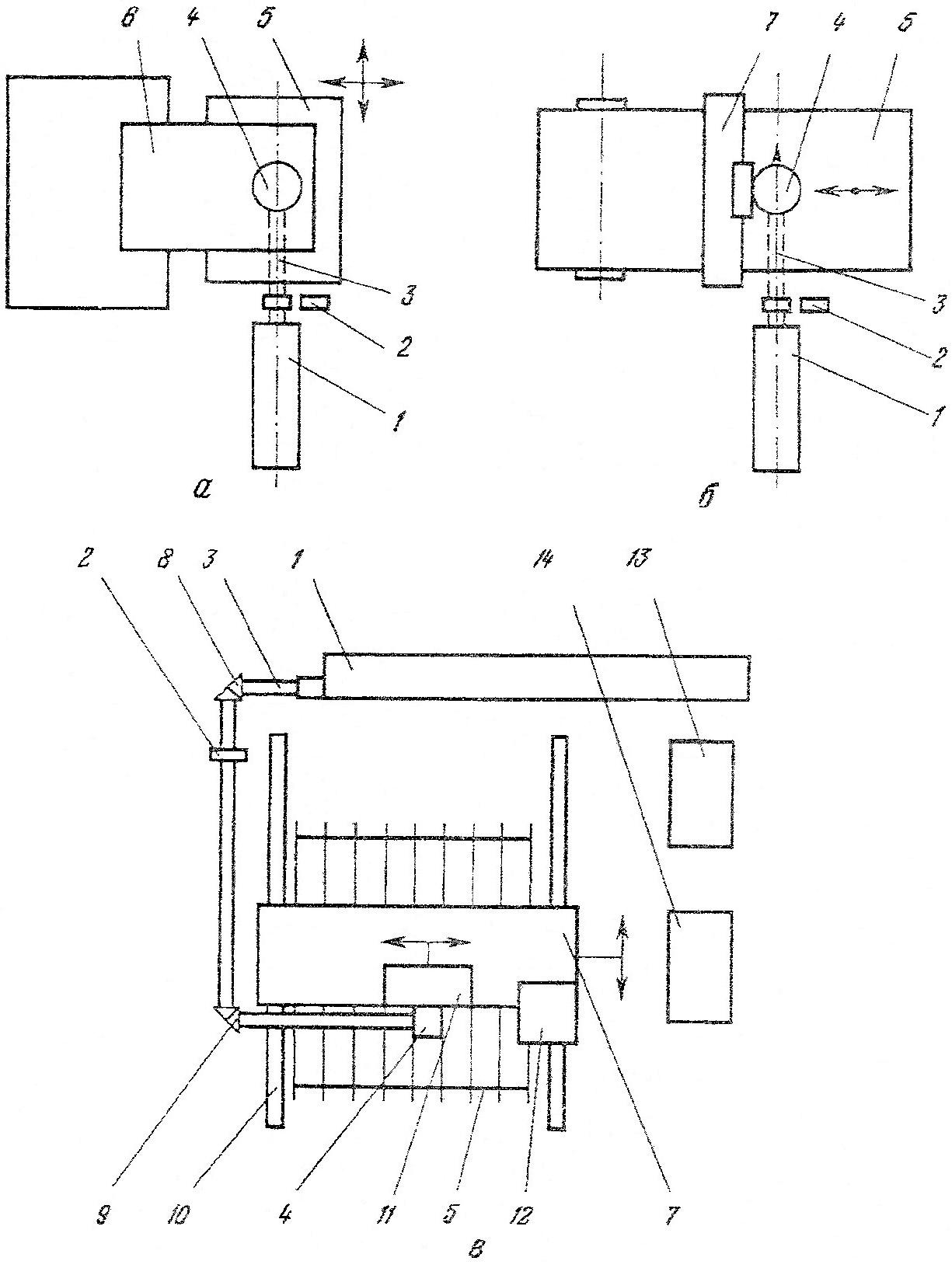

Рис.11 Типовые схемы станков для лазерной обработки плоских заготовок
1 – лазер; 2 – затвор; 3 – излучение; 4 – резак; 5 – заготовка; 6 – станина; 7 – портал; 8 – неподвижное поворотное зеркало; 9 – подвижное поворотное зеркало; 10 – направляющие портала; 11 – каретка поперечного хода; 12 – пульт управления; 13 – УЧПУ; 14 – электрооборудование.

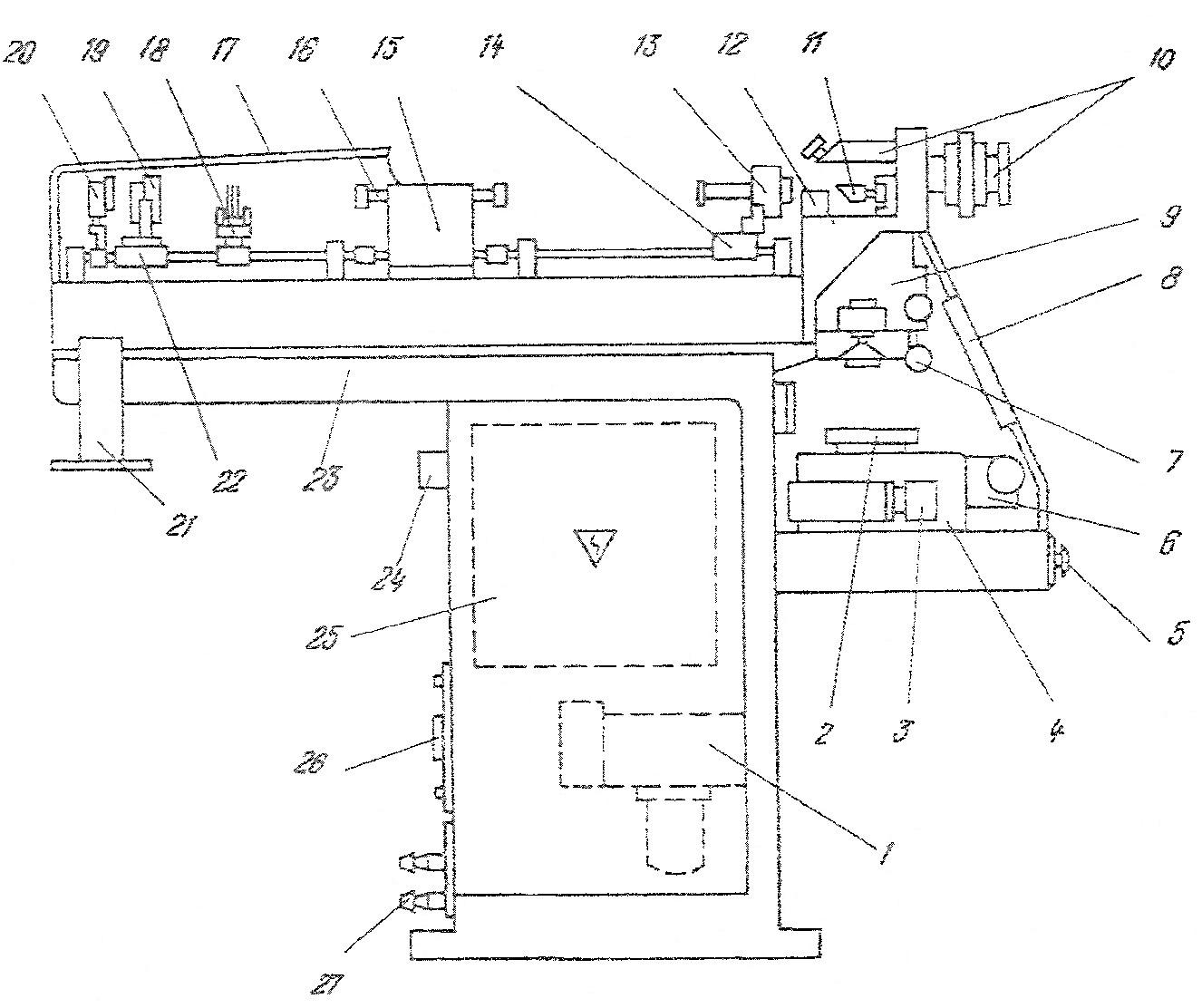

Рис.12 Общий вид станка мод. 4Р222Ф2.

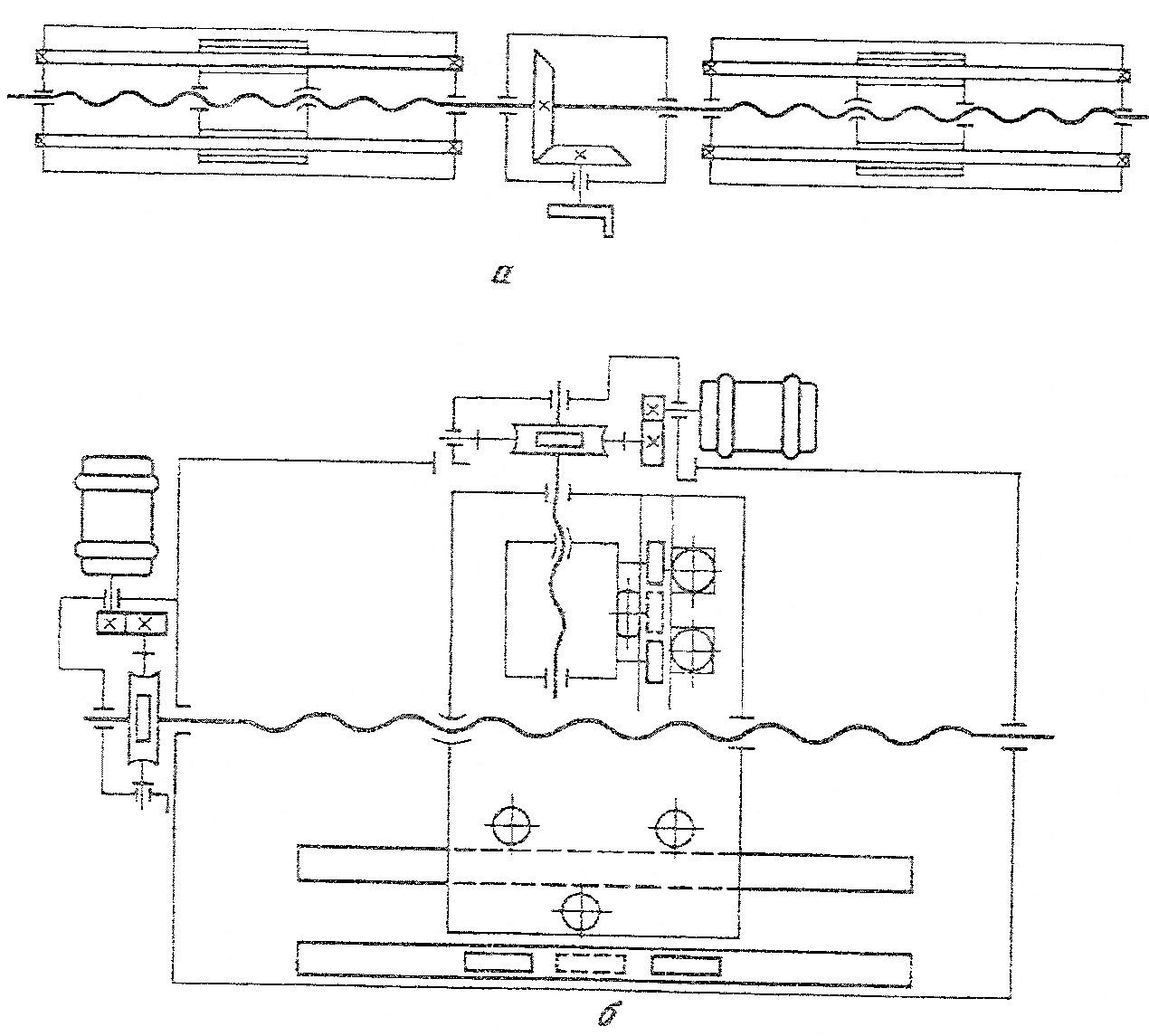

Рис.13 Кинематическая схема станка.

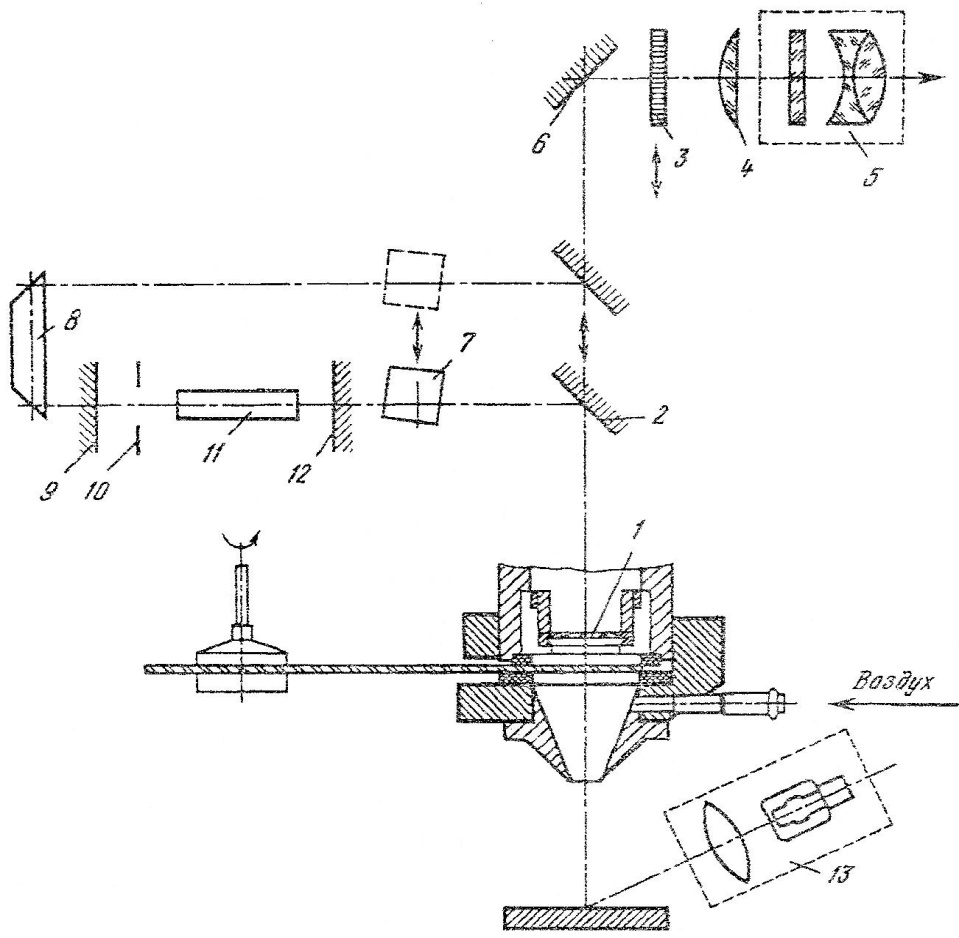

Рис.14 Оптическая схема станка.

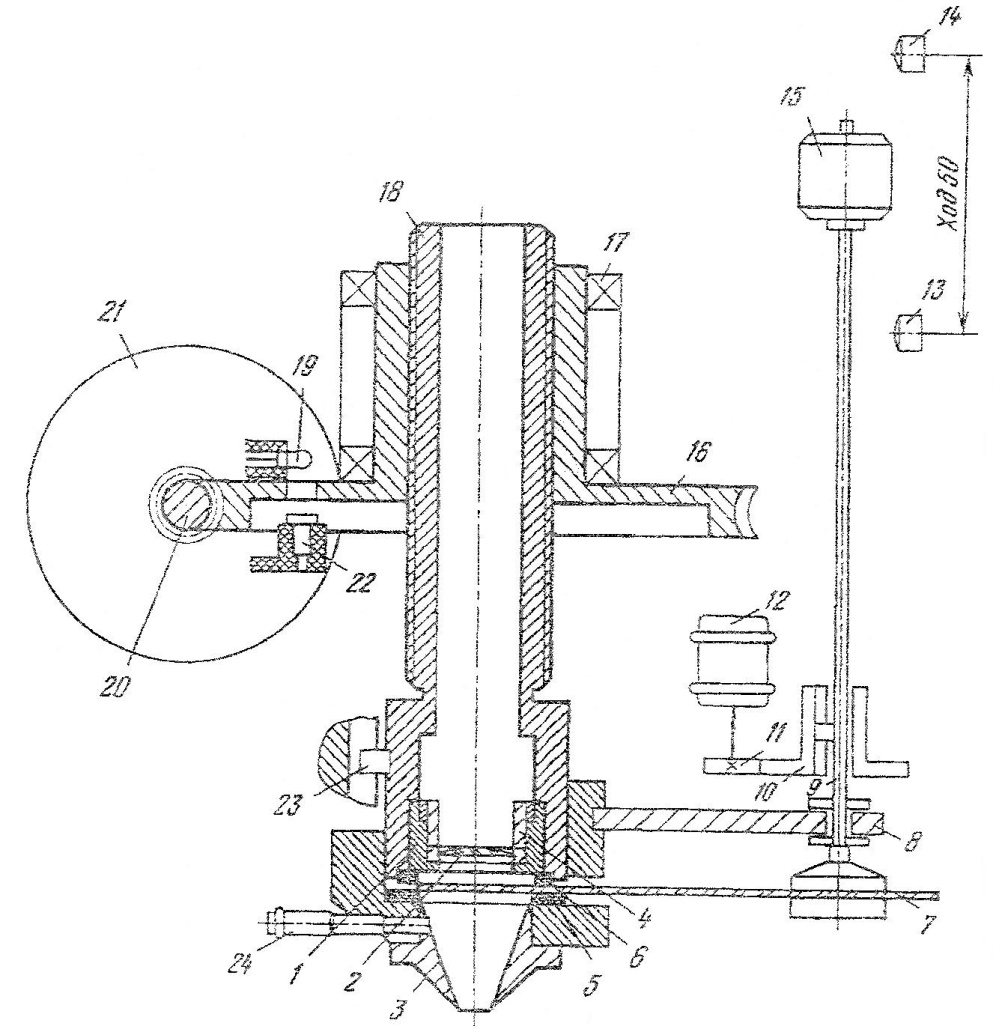

Рис.15 Механизм перемещения объектива.
