Тема: Антропометрические методы диагностики

Лекции 1.

Тема: Антропометрические методы диагностики.

2.Цель: формирование у студентов знаний об этиологии зубочелюстных аномалий, возникающих в различных возрастных группах, изучить методы и средства профилактики зубочелюстных аномалии.

  3.Аннотация лекции:

Антропометрическими точками для измерения сагиттальных размеров челюстей являются мезиальные углы центральных резцов и точка пересечения продольной и поперечной фиссур вторых моляров.

Метод Герлаха

Данный метод позволяет дифференцировать скученное положение зубов, вызванное макродентией, от скученного положения, обусловленного сужением и (или) укорочением зубных рядов. Кроме того, с помощью этого метода можно установить причину нарушения правильных межокклюзионных контактов.

Метод основан на том, что каждый зубной ряд разделяется на сегменты: передний (включает 4 резца) и два боковых, включающих клык, премоляры и первый постоянный моляр. Величина переднего верхнего сегмента равняется сумме ширины четырех резцов, а величина нижнего переднего - произведению суммы ширины нижних резцов на индекс Тона (1,35). При прямом прикусе этот индекс равен 1,22 (по Герлаху), а при глубоком резцовом перекрытии - 1,42 (по ).

Соотношение сегментов Герлах представил в виде формулы:

где SI - сумма ширины коронок верхних резцов; SII - величина нижнего переднего сегмента; L - длина бокового (латерального) сегмента. При обозначении каждого бокового сегмента на немецком языке использованы начальные буквы: L (Lange) - длина; о (Oberkiefer) - верхняя челюсть; u (Unterkiefer) - нижняя челюсть; г (rechts) - правая; l (links) - левая.

Графические методы диагностики

Графические методы диагностики позволяют оценить форму зубных рядов, используя различные приспособления или геометрические построения (симметроскопию, фотосимметроскопию, сим-метрографию, параллелографию, диаграмму Хаулея - Гербера - Гербста).

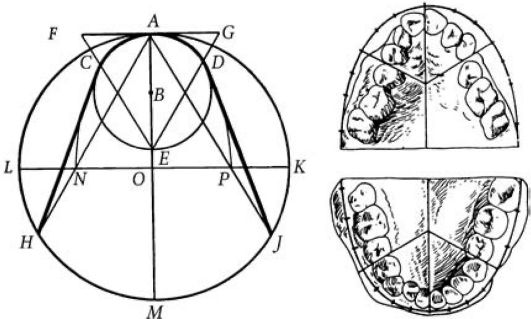

Для построения диаграммы Хаулея - Гербера - Гербста (рис. 10) необходимо:

1. Определить сумму мезиодистальных размеров трех верхних зубов (центрального, боковых резцов и клыка), что является радиусом АБ.

2. Източки Б описать круг с радиусом АБ.

Рис. 10. Диаграмма Хаулея - Гербера - Гербста

3. На окружности радиусом АВ из точки А отложить отрезки АС и АD.

Дуга САD представляет собой кривую расположения шести фронтальных зубов. Для определения расположения боковых зубов необходимо описать еще один круг. Для этого:

4. Из точки Е диаметра АЕ провести прямые через точки С и D до пересечения с касательной к окружности в точке А. Сторона полученного равностороннего треугольника EFG является искомым радиусом для вспомогательной окружности.

5. Продолжить диаметр АЕ, и отложить на нем радиус АО, равный стороне равностороннего треугольника EFG, и описать вспомогательный круг.

6. Из точки М диаметра АМ отложить радиусом АО точки J и Я.

7. Соединить точку Я с точкой С и точку J с точкой D, получить кривую HCADJ, которая является кривой зубного ряда по Хаулею.

Гербст объединил принцип Гербера, заменив боковые прямые ветви дугами CN и DP. Центрами для этих дуг являются точки L и K, лежащие на диаметре, перпендикулярном диаметру АМ. Дугу CN описывают радиусом LC, а дугу DP - радиусом KD. Таким образом, дуга Хаулея-Гербера-Гербста NCADp имеет закругленные боковые ветви и является кривой нормального верхнего зубного ряда.

Внутриротовая рентгенография

В диагностике зубочелюстных аномалий внутриротовая рентгенография имеет ограниченное применение, поскольку не дает целостного представления о состоянии зубочелюстной системы. Вместе с тем не следует пренебрегать этим методом, особенно в ситуациях, когда другие методы рентгенологического исследования применить невозможно.

Внутриротовая рентгенография может быть выполнена в двух вариантах: контактным способом и в прикус. Во втором варианте рентгеновская пленка помещается между сомкнутыми зубными рядами, а рентгеновские лучи направляются на корень носа или на область дна полости рта.

При диагностике зубочелюстных аномалий (ЗЧА) метод позволяет решить следующие задачи:

- выявить наличие зачатка зуба, его состояние и стадию формирования;

- определить стадию развития корня зуба;

- оценить состояние периапикальных тканей;

- обнаружить сверхкомплектный зуб;

- определить перспективы прорезывания зуба;

- выявить патологический очаг ограниченного характера.

Томография

Томография - послойное рентгенографическое изучение тканей и органов. В ортодонтии этот метод наибольшее применение получил для оценки состояния височно-нижнечелюстного сустава (ВНЧС) у пациентов с ЗЧА, а также с целью изучения его реакции в ответ на ортодонтические вмешательства (повышение высоты прикуса, перемещение нижней челюсти и др.).

При томографии ВНЧС необходимо соблюдать следующие правила:

- делать снимки как больной, так и здоровой стороны;

- делать снимки в двух положениях - в центральной (привычной окклюзии) и при максимально открытом рте.

Наиболее ценную информацию для диагностики заболеваний ВНЧС дает томографическое исследование со срезами на уровне 1,1,5 и 2 см. С учетом изложенных выше правил при томографическом исследовании ВНЧС необходимо сделать не менее 12 снимков.

Высокой диагностической информативностью обладает компьютерная томография, которая по информативности превосходит обычные методы рентгенографии на 80-100 %. Преимущества данного метода состоят в том, что полностью воссоздается форма костных суставных поверхностей во всех плоскостях на основе одних аксиальных проекций; обеспечивается идентичность съемки обоих ВНЧС; отсутствуют наслоения и проекционные искажения; хорошо видны такие образования как суставной мениск, жевательные мышцы и другие мягкие ткани; изображение может быть воспроизведено в любое время; можно измерять толщину суставных тканей и мышц, оценивая их с двух сторон.

С помощью компьютерной томографии выявляются изменения костных тканей и положения продольных осей суставных головок, не видимые на обычных рентгенограммах, которые имеют место при дисфункциях ВНЧС. Компьютерная томография позволяет также судить о целесообразности и эффективности проводимого ортодонтического и ортопедического лечения (, , 1991).

При анализе томограмм ВНЧС важно знать семиотику заболеваний: изменение размеров суставной щели, изменение состояния субхондральных пластинок и структуры суставных отделов (концов) костей, нарушение контуров, изменение положения суставных головок. Бессистемность анализа рентгенограмм может привести к ошибкам диагностики и неправильному выбору метода лечения. Изменение суставной щели проявляется ее сужением или расширением. Ширина суставной щели определяется толщиной хрящевой выстилки и внутрисуставного диска, поэтому изменение щели возникает при поражении указанных образований: дегенеративно-дистрофические изменения в хряще и мениске приводят к равномерному сужению щели (характерно для артроза), а скопление жидкости и утолщение хряща - к ее расширению (что характерно для артрита). Исчезновение суставной щели характерно для анкилоза.

Изменение субхондральных пластинок (суставной головки, бугорка, ямки) наблюдается в тех случаях, когда процесс распространяется на кость. При воспалительных заболеваниях тень субхондральной пластинки может истончаться или разрушаться полностью или частично. При дегенеративно-воспалительных заболеваниях тень субхондральной пластинки расширяется за счет склеротических изменений (склерозирующая форма артроза).

Изменения структуры суставных отделов костей чаще наблюдаются в области суставной головки и характеризуются деструкцией костной ткани в виде исчезновения кости, образования мелких округлых просветлений с четкими границами (кистами). Деструкция и исчезновение кости характерны для воспалительных процессов, образование кости - для воспалительных процессов, а образование кист - для артроза.

Нарушение контуров элементов сустава чаще также обнаруживается в области головки, что проявляется уплощением ее, укорочением шейки, образованием массивных костных разрастаний различной формы и величины (деформирующая форма артроза).

Изменение положения суставных головок проявляется в нескольких вариантах: в переднем смещении (головка смещена кпереди от центра суставной ямки и может располагаться у основания бугорка, на его скате, на вершине или перед ним); в заднем смещении (центр головки смещен кзади от центра суставной ямки); реже наблюдается смещение вверх или вниз. Возможно смещение головок одновременно назад и вниз, назад и вверх, что зависит от вида патологического прикуса, величины межальвеолярного расстояния и других факторов.

В рентгенологической диагностике заболеваний ВНЧС важно уметь дифференцировать патологические смещения головки от нормальных ее перемещений. В норме (при центральной окклюзии) встречается три вида расположения головок в суставной ямке - переднее (45 %), центральное (45 %) и заднее (10 %). При открывании рта суставные головки с обеих сторон смещаются вперед и книзу и выходят на вершину суставных бугорков, а иногда и за бугорок, что может быть ошибочно расценено как вывих суставных головок. Между тем при закрывании рта головки свободно возвращаются в суставные ямки. Такое свободное перемещение суставных головок при открывании рта называется физиологическим подвывихом и часто встречается у молодых людей (Насибул лин Г. Г., 1981).

При боковом сдвиге нижней челюсти головки смещаются неравномерно. На стороне смещения нижней челюсти (рабочая сторона) суставная головка остается в суставной ямке, а на противоположной стороне (балансирующая сторона) она выходит на вершину суставного бугорка, что также может быть интерпретировано как вывих.

Смещение суставных головок кзади и кверху часто наблюдается при утрате зубов, патологической стираемости и других состояниях, сопровождающихся снижением высоты прикуса.

4.Форма организации лекции: информационная с использованием элементов лекции-визуализации.

5.Методы, используемые на лекции: активный неимитационный метод – использование ситуации - иллюстрации и ситуации-упражнения.

6.Средства обучения:

-  дидактические – таблицы, схемы
