Партнерка на США и Канаду по недвижимости, выплаты в крипто

  • 30% recurring commission
  • Выплаты в USDT
  • Вывод каждую неделю
  • Комиссия до 5 лет за каждого referral


РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2414329

(13)

C1

(51) МПК

B22F3/12, C22C1/08, C22C27/04

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

(21), (22) Заявка: 2009133050/02, 02.09.2009

(24) Дата начала отсчета срока действия патента:
02.09.2009

Приоритет(ы):

(22) Дата подачи заявки: 02.09.2009

(45) Опубликовано: 20.03.2011

(56) Список документов, цитированных в отчете о
поиске: СКОРОХОД В. В. и др. Высокопористые вольфрам-медные материалы, полученные жидкофазным спеканием. Порошковая металлургия, 1978, 2, с.17-21. RU 2243855 C1, 10.01.2005. RU 2003436 C1, 30.11.1993. RU 2043861 C1, 20.09.1995. FR 2847837 A1, 04.06.2004. FR 2530800 A1, 27.01.1984. CN 1289658 A, 04.04.2001.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
, ,

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) СПОСОБ ИЗГОТОВЛЕНИЯ СПЕЧЕННЫХ ПОРИСТЫХ ИЗДЕЛИЙ ИЗ ПСЕВДОСПЛАВА НА ОСНОВЕ ВОЛЬФРАМА

(57) Реферат:

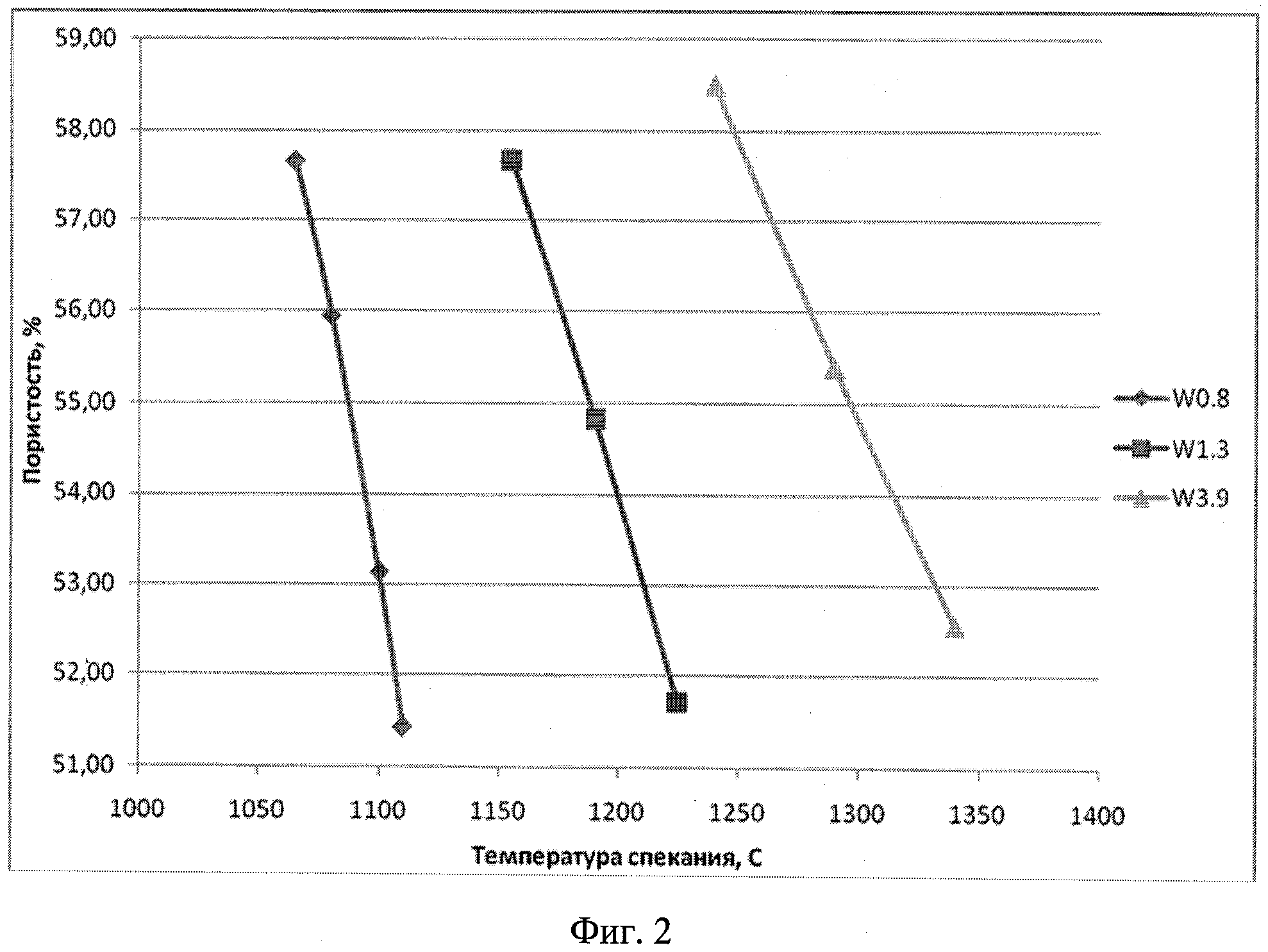

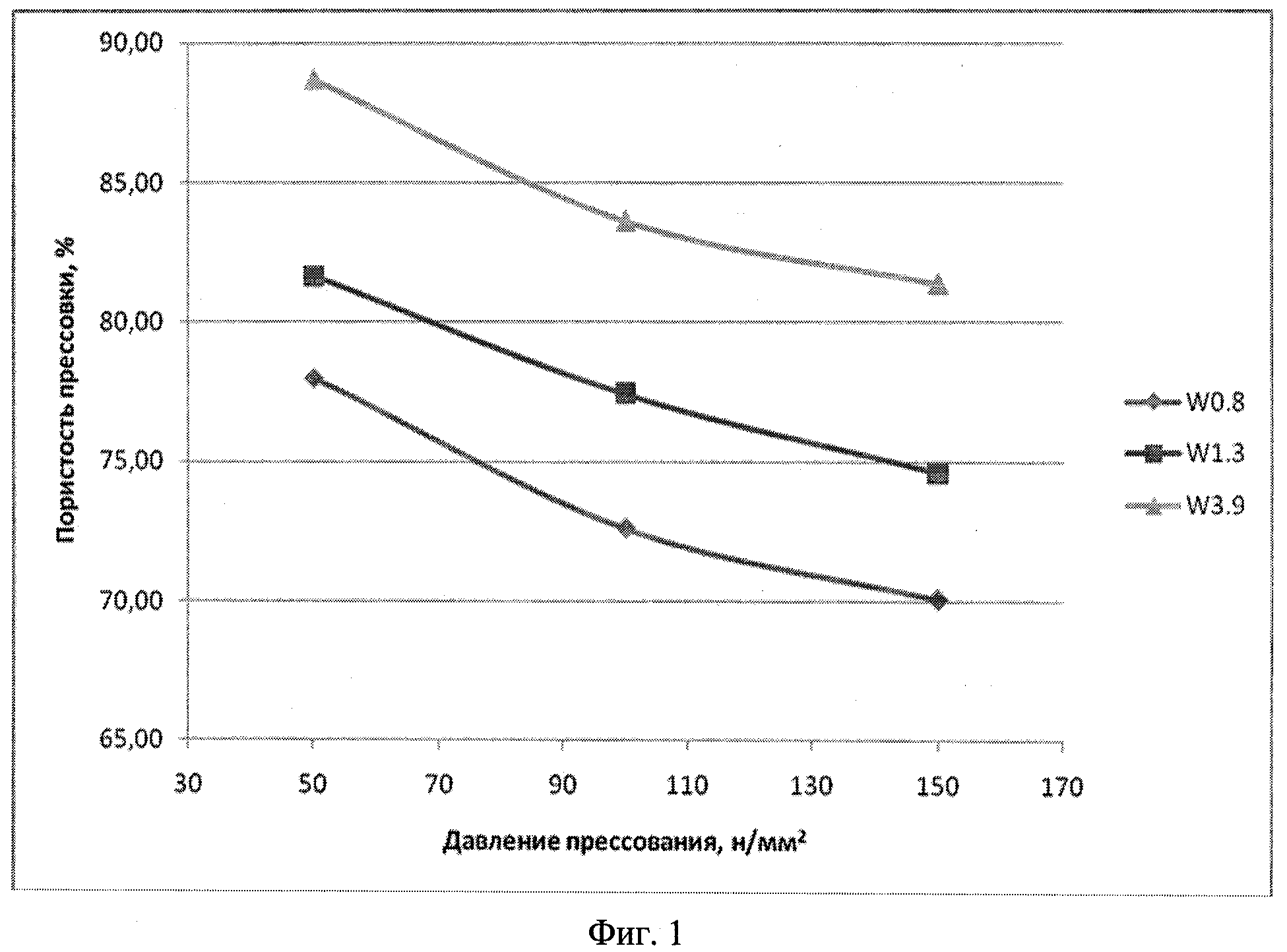

Изобретение относится к области порошковой металлургии, в частности к способам изготовления пористых изделий из композиционного псевдосплава на основе вольфрама. Может использоваться для изготовления материалов, способных эффективно рассеивать механическую энергию при динамических нагрузках. На основе вольфрамового порошка со средним размером частиц по Фишеру 0,8-3,9 мкм готовят шихту состава W92,3-Ni1,3-Cu6,4% по массе. В шихту добавляют порообразователь - двууглекислый аммоний дисперсностью менее 0,071 мм и прессуют при давлении не более 150 МПа. Затем порообразователь удаляют и спекают при температуре 1080-1300°С в течение 1-2 часов. Полученный материал обладает пористостью 55-56%, высокой прочностью на сжатие, а также отсутствует трещинообразование в спеченных крупногабаритных заготовках. 2 ил.

.
