1. Методические указания по выполнению основных разделов работы
1.1. Структура курсовой работы
При выполнении курсовой работы необходимо придерживаться следующей структуры:
- Титульный лист Оглавление Введение Теоретическая часть Практическая часть Список использованной литературы Приложения
Титульный лист является первой страницей курсовой работы и заполняется по определенным правилам. Образец оформления титульного листа приведен в приложении.
В оглавлении приводятся все заголовки работы (кроме подзаголовков, даваемых в подбор с текстом) с указанием страниц, с которых они начинаются. Заголовки оглавления должны точно повторять заголовки в тексте. Последнее слово каждого заголовка соединяют отточием с соответствующим ему номером страницы в правом столбце оглавления.
Введение к курсовой работе должно содержать общие сведения о теоретической и практической части курсовой работы:
- краткое обоснование актуальности выбранной темы теоретической части курсовой работы; перечень вопросов, которые раскрывают выбранную тему; наименование задач, которые будут решены с использованием пакетов прикладных программ на ПК и описаны в практической части курсовой работы; класс и состав ПК и программного обеспечения, используемых для выполнения и оформления курсовой работы.
Теоретическая часть имеет целью углубить знания отдельных разделов курса и показать умение студента работать самостоятельно с текстовыми редакторами на ПК.
Теоретическая часть работы завершается заключением. Эта часть работы выполняет роль концовки: кратко и логически стройно излагаются итоги изучения объекта. Заключение завершается оценкой перспектив изучаемой проблемы.
При выполнении практической части курсовой работы, посвященной реализации экономической задачи на ПК, студент может использовать доступные ему пакеты прикладных программ
В практической части курсовой работы при оформлении отчета о реализации решения экономической задачи на ПК следует руководствоваться ниже приведенным планом, а также примерами и методическими указаниями по оформлению практической части курсовой работы.
После изложения практической части студент приводит список литературы, использованной им при написании курсовой работы. В список включаются только те источники, которые использовались при подготовке курсовой работы и на которые имеются ссылки в работе.
При описании литературного источника необходимо указать:
- фамилии и инициалы авторов; название книги, статьи; место издания; издательство; год издания; объем (сведения о количестве страниц).
В приложениях помещают вспомогательные или дополнительные материалы, которые иллюстрируют текст основной части работы. По форме они могут представлять собой текст, таблицы, графики, диаграммы, схемы, рисунки. Каждое приложение должно начинаться с новой страницы с указанием в правом верхнем углу слова «Приложение» и иметь тематический заголовок. При наличии в работе более одного приложения они нумеруются арабскими цифрами. Связь основного текста с приложениями осуществляется через ссылки (например, см. приложение 5).
1.2. Требования к оформлению курсовой работы
При оформлении курсовой работы необходимо руководствоваться следующим:
• курсовая работа оформляется на ПК с использованием текстового редактора, табличного процессора;
•объем курсовой работы не должен превышать 20-30 страниц машинописного текста формата А4 (размер шрифта - 14 пунктов);
- объем текста теоретической части – 10-15 страниц; страницы должны быть пронумерованы и иметь поля для брошюрования работы и замечаний (слева и справа не менее 25 мм); каждую структурную часть работы следует начинать с нового листа; точку в конце заголовка структурной части работы не ставят; необходимо стремиться к ясности, краткости и самостоятельности изложения материала; каждая цитата, заимствованные цифры и факты должны сопровождаться ссылкой на источник, описание которого приводится в списке использованной литературы (в ссылке указывается номер источника по списку, например, [2]); в тексте курсовой работы не должно быть сокращений слов, за исключением общепринятых; при представлении табличного материала над правым верхним углом таблицы помещают надпись «Таблица» с указанием ее порядкового номера (например, «Таблица 5»), снабжают тематическим заголовком, который располагают посередине страницы и пишут с прописной буквы без точки в конце; приводимые в работе иллюстрации (диаграмма, график, технический рисунок, фотография, скриншот) должны быть выполнены четко, аккуратно, разборчиво и иметь номер и подрисуночную подпись (например,
«Рис. 4. Окно надстройки Поиск решения»); табличному и графическому материалу по тексту необходимо давать пояснения и делать к таблицам и иллюстрациям ссылки, содержащие порядковые номера, под которыми они помещены в работе; курсовая работа представляется в сброшюрованном видеи с титульным листом (листы должны быть скреплены по левому краю).
2. Тематика теоретической части курсовой работы
(Выбор варианта теоретической и практической части – по номеру в ведомости)
Сетевые технологии и системы распределенной обработки информации, вычислительные сети (ВС) Проектирование и внедрение экономических информационных систем Компьютерные технологии интеллектуальной поддержки управленческих решений Электронный документооборот. Системы управления документации (СУД). Системы планирования ресурсов предприятия (MRPI, MRPII, ERP) Комплексные корпоративные информационные системы (КИС) Системы управления целью поставок (SСM) Системы управления взаимоотношениями с заказчиком (CRM) Дальнейшее развитие ERP – стандарта в направлении интеграции с PDM, SСM, CRM системами. CSRP – системы планирования ресурсов в зависимости от потребностей клиента Реинжиниринг бизнес-процессов, его этапы, методы моделирования предметной (проблемной) области. Оценка эффективности принятых информационно-технологических решений на предприятии (в организации) Экспертные системы, их структура и основные характеристики Обеспечение безопасности данных при использовании информационных технологий управления Обзор перспектив развития информационных технологий управления Организация распределенной обработки информации Компьютерные методы оптимизации процессов управления Обеспечение безопасности данных в информационных системах. Защита информации шифрованием данных.
3. Практические задания курсовой работы
Транспортная задача. Имеются nпунктов производства и kпунктов распределения продукции. Стоимость перевозки единицы продукции с i-го пункта производства в j-й центр распределения cijприведена в таблице, где под строкой понимается пункт производства, а под столбцом — пункт распределения. Кроме того, в этой таблице в i-й строке указан объем производства в i-м пункте производства, а в j-м столбце указан спрос в j-м центре распределения. Необходимо составить план перевозок по доставке требуемой продукции в пункты распределения, минимизирующий суммарные транспортные расходы.
1. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
1 | 3 | 4 | 5 | 20 |
5 | 2 | 10 | 3 | 30 |
3 | 2 | 1 | 4 | 50 |
6 | 4 | 2 | 6 | 20 |
Объемы потребления | 30 | 20 | 60 | 15 |
2. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
2 | 7 | 7 | 6 | 20 |
1 | 1 | 1 | 2 | 50 |
5 | 5 | 3 | 1 | 10 |
2 | 8 | 1 | 4 | 20 |
3 | 2 | 1 | 5 | 17 |
Объемы потребления | 40 | 30 | 20 | 20 |
3. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
6 | 3 | 4 | 5 | 20 |
5 | 2 | 3 | 3 | 70 |
3 | 4 | 2 | 4 | 50 |
5 | 6 | 2 | 7 | 30 |
Объемы потребления | 15 | 30 | 80 | 20 |
4. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
5 | 1 | 7 | 6 | 30 |
1 | 5 | 8 | 1 | 40 |
5 | 6 | 3 | 3 | 10 |
2 | 5 | 1 | 4 | 18 |
3 | 7 | 9 | 1 | 10 |
Объемы потребления | 20 | 40 | 30 | 20 |
5. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
3 | 9 | 4 | 5 | 40 |
1 | 8 | 5 | 3 | 10 |
7 | 2 | 1 | 4 | 30 |
2 | 4 | 10 | 6 | 20 |
Объемы потребления | 50 | 10 | 35 | 10 |
6. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
6 | 1 | 3 | 1 | 20 |
3 | 4 | 5 | 8 | 30 |
5 | 9 | 3 | 2 | 20 |
2 | 4 | 8 | 4 | 20 |
3 | 2 | 1 | 5 | 17 |
Объемы потребления | 50 | 30 | 20 | 20 |
7. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
5 | 9 | 4 | 5 | 30 |
1 | 5 | 5 | 6 | 20 |
2 | 2 | 10 | 4 | 30 |
3 | 7 | 2 | 6 | 40 |
Объемы потребления | 20 | 50 | 20 | 35 |
8. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
7 | 1 | 3 | 2 | 30 |
8 | 4 | 5 | 8 | 20 |
5 | 2 | 3 | 7 | 10 |
5 | 5 | 8 | 4 | 27 |
1 | 9 | 7 | 5 | 30 |
Объемы потребления | 30 | 40 | 50 | 10 |
9. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
7 | 9 | 1 | 5 | 20 |
2 | 7 | 5 | 6 | 30 |
3 | 5 | 10 | 8 | 40 |
3 | 7 | 4 | 5 | 30 |
Объемы потребления | 40 | 30 | 30 | 42 |
10. Транспортная задача:
Стоимостьперевозкиед. продукции | Объемыпроиз-ва | |||
5 | 9 | 3 | 10 | 10 |
3 | 10 | 5 | 9 | 30 |
7 | 2 | 3 | 8 | 20 |
8 | 5 | 11 | 2 | 32 |
5 | 9 | 10 | 5 | 20 |
Пример решения транспортной задачи
Решение транспортной задачи в Excel
Имеется несколько пунктов производства и пунктов потребления некоторого продукта. Для каждого из пунктов производства задан объем производства, а для каждого пункта потребления - объем потребления. Известна также стоимость перевозки из каждого пункта производства в каждый пункт потребления. Все пункты потребления должны быть обеспечены необходимой продукцией, но из каждого пункта производства не может вывозиться продукции больше, чем там производится, а стоимость перевозки должна была минимальной.
Фирме необходимо организовать перевозку продукции с трех складов в пять магазинов. Сведения о наличии продукции на складах, о потребности в этой продукции у магазинов и о стоимости перевозки единицы продукции с каждого склада во все магазины приведены в табл.7.2.8.
Таблица 7.2.8
Склады | Магазины | |||||
M1 | М2 | М3 | М4 | М5 | ||
Номер склада | Запас | Стоимость перевозок | ||||
S1 | 15 | 1 | 0 | 3 | 4 | 2 |
S2 | 25 | 5 | 1 | 2 | 3 | 3 |
S3 | 20 | 4 | 8 | 1 | 4 | 3 |
Потребности магазинов | ||||||
20 | 12 | 5 | 8 | 15 |
Разработка начального плана решения
Обозначим
Хij - количество продукции, отправляемой со склада i в магазин j,
Сij - стоимость перевозки единицы продукции со склада i в магазин j.
Начальный план решения приведен в табл. 7.2.9 - режим вычислений.
Таблица 7.2.9
A | B | C | D | E | F | G | |
1 | ОПТИМИЗАЦИЯ ПЛАНА ПЕРЕВОЗОК | ||||||
2 | Склады | Магазины | |||||
3 | 1-й | 2-й | 3-й | 4-й | 5-й | ||
4 | Номер | Запас | Стоимость перевозок | ||||
5 | 1 | 15 | 1 | 0 | 3 | 4 | 2 |
6 | 2 | 25 | 5 | 1 | 2 | 3 | 3 |
7 | 3 | 20 | 4 | 8 | 1 | 4 | 3 |
8 | Потребности магазинов | ||||||
9 | 20 | 12 | 5 | 8 | 15 | ||
10 | Всего ввозится | План перевозок | |||||
11 | 1 | 5 | 1 | 1 | 1 | 1 | 1 |
12 | 2 | 5 | 1 | 1 | 1 | 1 | 1 |
13 | 3 | 5 | 1 | 1 | 1 | 1 | 1 |
14 | Завоз в магазины | ||||||
15 | 3 | 3 | 3 | 3 | 3 | ||
16 | Стоимость перевозок в каждый магазин | 10 | 9 | 6 | 11 | 8 | |
17 | Целевая функция | 44 |
1. Подготовим блок ячеек с исходными данными
В ячейках В4:В7 помещаем сведения о наличии продукции на складах. В ячейках C9:G9 - сведения о потребностях магазинов. В ячейках C5:G7 - данные о стоимости перевозок единицы продукции со складов в магазин.
2. Построим начальный план перевозок.
Считаем, что с каждого склада в каждый магазин везут одну единицу товара (ячейки C11:G13 заполним единицами).
3. Вычислим количество перевозимой продукции.
а) В ячейку В11 введем формулу для вычисления количества продукции, вывозимой с первого склада:
=СУММ(C11:G11).
Аналогично в ячейки В12, В13 введем формулы для вычисления количества продукции, вывозимой со второго и третьего складов:
=CУMM(C12:G12).
=CУMМ(C13:G13).
Для начального плана перевозок все суммы равны 5.
б) В ячейку С15 введем формулу для вычисления количества продукции, которую везем в первый магазин:
=СУММ(С11:С13).
Аналогично в ячейки D15:G15 введем формулы для вычисления количества продукции, которую везем во 2-й, 3-й, 4-й, 5-й магазины.
В ячейку D15 = СУММ (D11:D13).
В ячейку Е15 =СУММ (Е11:Е13).
В ячейку F15 =СУММ (F11:F13).
В ячейку G15 =СУММ (G11:G13).
4. Определим стоимость перевозок в каждый из магазинов: Для определения стоимости перевозок в 1-й магазин
Z1=X11C11+X12C12+Х13С13
введем в ячейку С16 формулу
=СУММПРОИЗВ(С5:С7;С11:С13).
В ячейке D16 вычислим стоимость перевозок во второй магазин:
Z2=X12C12+Х22С22+Х32С32, т. е. введем формулу
=СУММПРОИЗВ(D5:D7;D11:D13)
Аналогично в ячейки E16:G16 введем формулы для вычисления стоимости перевозок в остальные магазины.
В ячейку Е16 =СУММПРОИЗВ(Е5:Е7;Е11:Е13).
В ячейку F16 =СУММПРОИЗВ(F5:F7;F11:F13).
В ячейку G16 =СУММПРОИЗВ(G5:G7;G11:G13).
5. Определим общую стоимость перевозок (целевую функцию ЦФ):
Z=Z1+Z2+Z3+Z4+Z5
Для этого введем в ячейку В17 формулу
=СУММ(C16:G16)
Для нашего начального плана получится стоимость, равная 44 денежным единицам.
Улучшение (оптимизация) плана перевозок
Используем режим Поиск решения Excel.

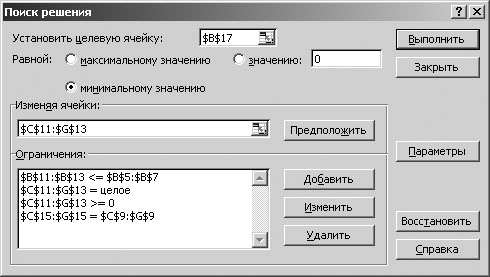

1) После выполнения команд Сервис, Поиск решения открывается диалоговое окно Поиск решения (рис. 7.2.3)
2) Введем данные:
Установить целевую ячейку В17
Равной: минимальному значению
Изменяя ячейки: C11:G13
3) Щелкнуть по кнопке Добавить для ввода ограничений.
Рисунок 7.2.3
4) В открывшемся окне Добавление ограничений (рис. 7.2.4) ввести ограничения.
C11:G13≥0.
С11:G13=целые.
В11:В13≤B5:B7.
C15:G15=C9:G9.
Рисунок 7.2.4
Левая часть каждого ограничения вводится в поле Ссылка на ячейку, правая часть ограничения - в поле Ограничение, знак выбирается в средней части окна. После ввода каждого ограничения нужно нажать кнопку Добавить, после ввода последнего ограничения нажать кнопку ОК.
5) Для запуска режима Поиск решения щелкнуть по кнопке Выполнить (см. рис. 7.2.3). Если все формулы и все ограничения введены правильно, появится окно с сообщением о том, что решение найдено. Щелкнув по кнопке ОК, получаем решение (табл. 7.2.10). В результате улучшения плана теперь мы имеем оптимальный план стоимости перевозок с целевой функцией, равной 121 единице.
Таблица 7.2.10
A | B | C | D | E | F | G | |
1 | ОПТИМИЗАЦИЯ ПЛАНА ПЕРЕВОЗОК | ||||||
2 | Склады | Магазины | |||||
3 | 1-й | 2-й | 3-й | 4-й | 5-и | ||
4 | Номер | Запас | Стоимость перевозок | ||||
5 | 1 | 15 | 1 | 0 | 3 | 4 | 2 |
6 | 2 | 25 | 5 | 1 | 2 | 3 | 3 |
7 | 3 | 20 | 4 | 8 | 1 | 4 | 3 |
8 | Потребности магазинов | ||||||
9 | 20 | 12 | 5 | 8 | 15 | ||
10 | Всего ввозится | План перевозок | |||||
11 | 1 | 15 | 15 | 0 | 0 | 0 | 0 |
12 | 2 | 25 | 0 | 12 | 0 | 8 | 5 |
13 | 3 | 20 | 5 | 0 | 5 | 0 | 10 |
14 | Завоз в магазины | ||||||
15 | 20 | 12 | 5 | 8 | 15 | ||
16 | Стоимость перевозок в каждый магазин | 35 | 12 | 5 | 24 | 45 | |
17 | Целевая функция | 121 |
Задача перевозки грузов. Требуется минимизировать затраты на перевозку товаров от предприятий-производителей на торговые склады. При этом необходимо учесть возможности поставок каждого из производителей при максимальном удовлетворении запросов потребителей.
Порядок работы

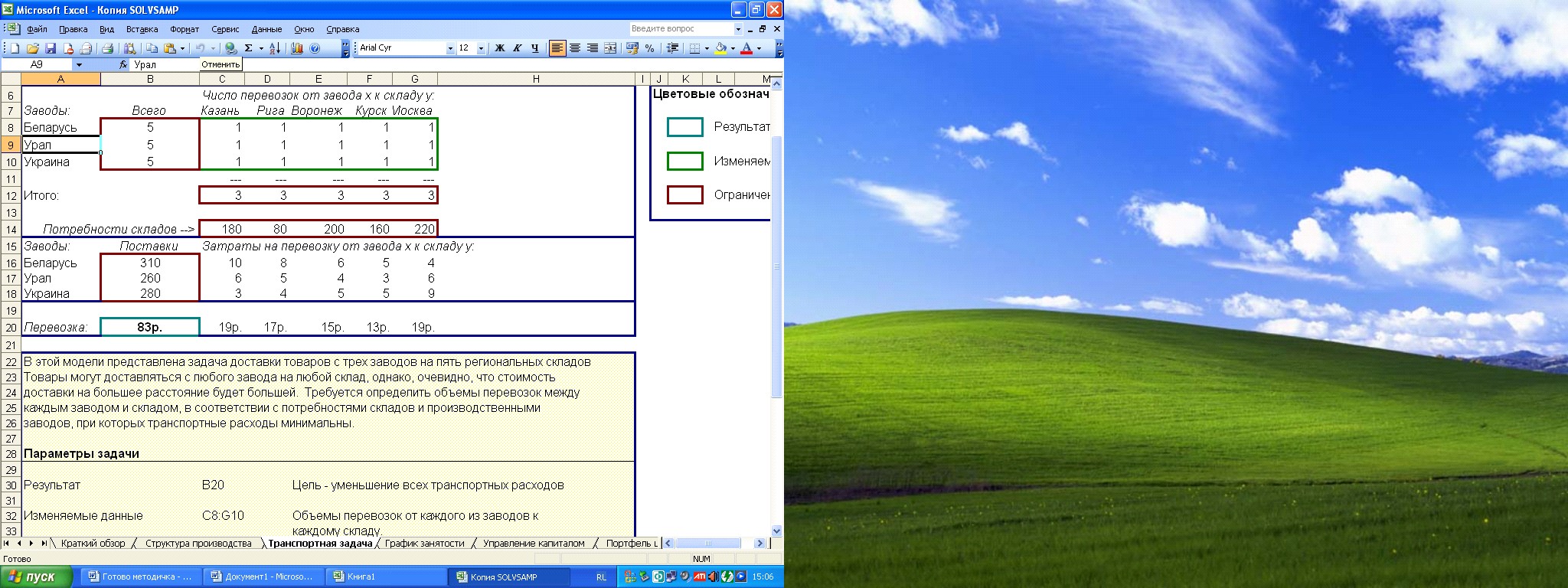

Создать модель (Рис.24), в которой представлена задача доставки товаров с трех заводов на пять региональных складов. Товары могут доставляться с любого завода на любой склад, однако, очевидно, что стоимость доставки на большее расстояние будет большей. Требуется определить объемы перевозок между каждым заводом и складом, в соответствии с потребностями складов и производственными заводов, при которых транспортные расходы минимальны.
Рис. 24. Пример рабочего листа
1. В ячейку В8 внести формулу =СУММ(C8:G8). Выполнить автозаполнение до В10.
2. С12 рассчитать как =СУММ(C8:C10). Выполнить автозаполнение до G12.
3. Для ячейки С20 применить формулу =C8*C16+C9*C17+C10*C18. Аналогично рассчитать D20:G20.
4. В ячейку В20 внести формулу =СУММ(C20:G20).
5. Сервис/Поиск решения.
6. Результат: B20, цель - уменьшение всех транспортных расходов.
7. Изменяемые данные: C8:G10 - объемы перевозок от каждого из заводов к каждому складу.
8. Ограничения: B8:B10<=B16:B18 - количества перевезенных грузов не могут превышать производственных возможностей заводов.
C12:G12>=C14:G14 - количество доставляемых грузов не должно быть меньше потребностей складов.
C8:G10>=0 - число перевозок не может быть отрицательным.
9.Установить флажок Линейная модель в окне Параметры.
10.Нажать кнопку Выполнить.
Приложение
Министерство образования и науки Российской Федерации
федеральное государственное бюджетное образовательное учреждение
«Российский экономический университет имени »
Воронежский филиал
Кафедра Информационных технологий в экономике
КУРСОВАЯ РАБОТА
По дисциплине
«ИНФОРМАЦИОННЫЕ СИСТЕМЫ И ТЕХНОЛОГИИ»
Вариант № 2
Выполнила: студентка
Группы ПРД-114
Проверил:
доцент, к. т.н.
Воронеж 2014
