Установка для производства азота PN 1150
Описание технологии:
Ресивер сжатого воздуха Система PSA Ресивер с азотом
Вход → сжатый воздух 7 бар Выход → азот 90 % - 99,9 %
PSA – получение азота чистотой до 99,999 %
Азот генерируется методом абсорбции и позволяет обеспечить потребителя азотом качеством 5.0 (99,999%).
Основой получения азота являются наполненые активированным углем СМS две емкости, которые поочередно продуваются сжатым воздухом. При этом происходит физическое разделение на N2 и О2 . Полученный азот собирается в ресивер, а остатки кислорода выводятся в атмосферу.
Все параметры производства: температура сжатого воздуха, давление, чистота азота и давление азота постоянно замеряются, выводятся на экран и контролируются.
Преимущества технологии PSA:
- Невысокое потребление сжатого воздуха Отсутсвует необходимость в абсорбционном осушителе Малое количество работающих механизмов Высокая чистота Высокое КПД, благодаря специально подготовленному активированному углю СМS

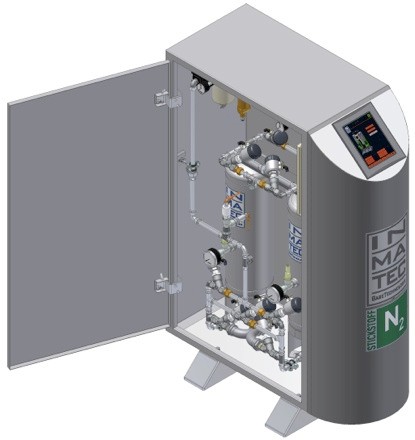

Азотный генератор IMT – PN 1150
Параметры генератора при входном давлении 7 бар, 25°C – окружающей температуры и сжатого воздуха
Чистота: 99,99 %
Производительность: 0,9 Nmі/h
Потребность в сжатом воздухе: 5,0 Nmі/h
(макс. рабочее давление 10 бар)
Комплектация:
Фильтрация: предварительный фильтр, фильтр с активированным углем, фильтр тонкой очистки Touch Control Panel Version III - Сенсорная панель управления Версия III- Управляет установкой в автоматическом режиме Постоянный контроль за чистотой азота и выходным давлением Управляет различными правами доступа Сообщение об ошибке по эл. почте Архивирует рабочее параметры в памяти (возможность экспорта) Отражает суммарное потребление сж. воздуха, расход азота и времени работы Опция совместимости Многоязычное меню (русский язык имеется) Наличие разъема поключения к интернету для дистанционного обслуживания Возможность создания функций дополнительного контроля
Цена за 1 азотный генератор: 10.230,00 евро

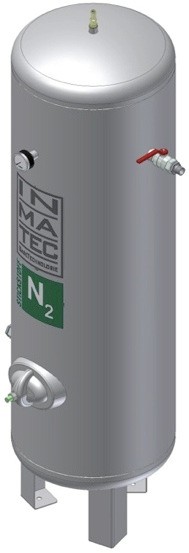

Ресивер для азота
Тип: IMT – PB 150 N11
Ёмкость: 150 л
Рабочее давление: 11 бар
Диаметр: 400 мм
Высота: 1.400 мм
Вес: 65 кг
Цена: 782,00 евро
Ресивер для сжатого воздуха должен быть также не меньше этих параметров или использоваться общецеховой ресивер
Упаковка в ящик с деревянными стойками: 250,00 евро
Общая сумма за установку
по производству азота PN 1150: 8.259,00 евро

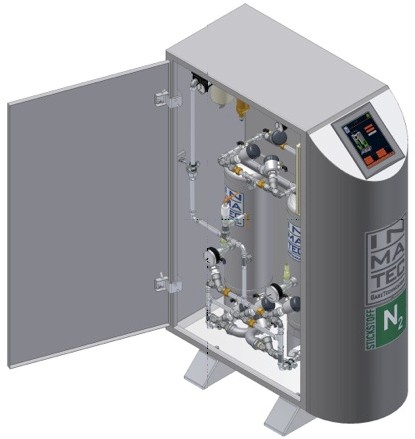

Параметры генератора
IMT – PN 1150
Размеры:
д х ш х в: 925 х 560 х1285 мм
Вес: 135 кг
Подключение сж. воздуха: G Ѕ“
Выход N2: G Ѕ“
Выход глушителя: G 1“
Уровень шума: менее 75 dB(A)
Температура окр. среды: +10°C - +40°C
Эл. питание: 230V / 50Hz (110 V / 60Hz)
Фильтры:
Входной фильтр тонкой очистки: 0,01 микрон
Входной фильтр с активированным углем: 0,003 микрон
Выходной фильтр тонкой очистки (азотный ресивер): 3-5 микрон
Чистота | 95% | 97 % | 98 % | 99 % | 99,5% | 99,9% | 99,99% | 99,995% | 99,999% |
N2 Nm3/h | 5,7 | 4,7 | 4,1 | 3,2 | 2,6 | 1.6 | 0,9 | 0,7 | 0.4 |
Расход сж. воздуха Nm3/h | 10,8 | 9,9 | 9,4 | 8,0 | 7,5 | 6,2 | 5,0 | 4,6 | 3,2 |
Данные параметры действительны при давлении сжатого воздуха 7 бар
и температурах сжатого воздуха и окружающей среды 25°C
Требования к сжатому воздуху:
Максимальное рабочее давление: 10 бар
Температура: от +10 °C до +50°C
Качество воздуха должны соответствовать IOS 8573.1 класс чистоты от загрязнений и масла, Класс 4 по воде, без загрязнений и озона

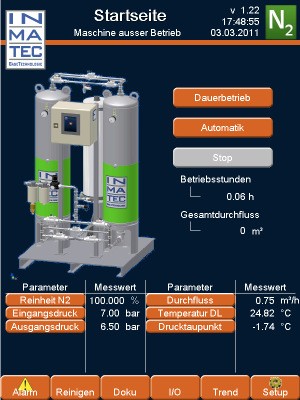

Сенсорная панель управления
Стандарт:
Чистота азота
Давление на выходе
Пульт дистанционного управления
Сообщение об ошибке по эл. почте
Многоязычность
Презентация
Состав управления
Функция запоминания
Опции:
Входное давление
Входная температура
Точка росы под давлением
Расход
Profibus / Modbus
Контроль базовой нагрузки
Аналоговые выходы
Срок изготовления: прим. 4 недели
Срок действия предложения: 8 недель
Цены на условиях EXW с завода-изготовителя в Германии
