Прайс-лист . . . . . . . . . . . . . ПРАЙС-ЛИСТ (стр. 1 )

ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ

МАРТ 2011 ГОДА, МОСКВА

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

1. АГРЕГАТЫ ХОЛОДИЛЬНЫЕ        3

1.1. На базе герметичных поршневых компрессоров L’unite Hermetique (Tecumseh Europe)        3

1.1.1. Назначение и область применения        3

1.1.2. Состав агрегата        3

1.1.3. Структура наименования        5

1.1.4. Структурная схема        6

1.1.5. Модельный ряд низкотемпературных агрегатов        7

1.1.6. Модельный ряд среднетемпературных агрегатов на R22        7

1.1.7. Модельный ряд среднетемпературных агрегатов на R404A        8

1.1.8. Стоимость низкотемпературных агрегатов на R404A        8

1.1.9. Стоимость среднетемпературных агрегатов на R22        9

1.2. Энергосберегающие холодильные агрегаты на базе герметичных спиральных компрессоров Copeland (Emerson Electric)        10

1.2.1. Назначение и область применения        10

1.2.2. Состав агрегата        10

1.2.3. Структура наименования        12

1.2.4. Структурная схема        13

1.2.5. Модельный ряд        14

1.2.6. Стоимость агрегатов        14

2. Воздухоохладители Crocco (Италия)        15

2.1. Коммерческие кубические серий NHB, NLB.        15

2.2. Коммерческие кубические серий NHC, NLC.        16

2.3. Промышленные кубические серий RHD, RMD, RLD, RXD        17

2.3.1. С вентиляторами 500 мм        17

2.3.2. С вентиляторами 630 мм        18

3. Конденсаторы воздушного охлаждения        19

4. Шкафы управления        19

4.1. Холодильными системами        19

4.1.1. На базе герметичных поршневых компрессоров L’unite Hermetique (Tecumseh Europe)        19

4.1.2. На базе герметичных спиральных компрессоров Copeland (Emerson Electric)        20

4.2. Шкафы управления воздухоохладителями Crocco        21

5. Агрегаты и компрессоры L'unite Hermetique (Tecumseh Europe)        22

6. Автоматика и комплектующие        23

6.1. Alco Controls        23

6.2. Sporlan        24

6.3. Parker        25

6.4. Henry Technologies        25

6.5. Bitzer        26

6.6. Virginia KMP        26

6.7. Dixell        27

6.7.1. Блоки управления многокомпрессорными агрегатами        27

6.7.2. Блоки управления холодильными установками        27

6.7.3. Блоки управления электронными ТРВ        27

6.7.4. Датчики и трансформаторы        27

6.7.5. Системы контроля и мониторинга        28

6.7.6. Универсальные блоки управления        28

6.7.7. Электронные термометры и термостаты        28

6.7.8. Частотные регуляторы.        28

АГРЕГАТЫ ХОЛОДИЛЬНЫЕ На базе герметичных поршневых компрессоров
L’unite Hermetique (Tecumseh Europe) Назначение и область применения

Агрегаты применяются в составе систем холодоснабжения складов хранения,  скороморозильных камер, технологических процессов предприятий пищевой и  перерабатывающей промышленности, магазинов, супермаркетов и других торговых предприятий.

Низкотемпературные модели

Хладагент: R404A или R507A. Количество моделей: пять.

Диапазон холодопроизводительности от 0,31 до 11,48 кВт.

Диапазон температур кипения хладагента: от -40оС до -10оС.

Диапазон температур окружающей среды от -30оС* до +45оС.

Среднетемпературные модели

Хладагент: R22, R404A или R507A. Количество моделей: десять.

Диапазон холодопроизводительности от 0,85 до 30,58 кВт.

Диапазон температур кипения хладагента: от -15оС до +15оС.

Диапазон температур окружающей среды от -30оС* до +45оС.

Состав агрегата

Агрегат представляет собой совокупность частей, установленных на единой раме. Все составные части контура хладагента соединены трубопроводами. Внутренний контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрические части агрегата подключены и проверены в объеме заказанных опций. На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и выполнить необходимые электрические соединения.

Базовый состав

Компрессор. Герметичный поршневой компрессор L’Unite Hermetique (Tecumseh Europe) в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло (кроме моделей CAJ/TAJ). Картер компрессора оснащен нагревателем масла (кроме моделей CAJ/TAJ), электродвигатель оснащен внутренним тепловым реле защиты обмоток от перегрева. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Конденсатор воздушного охлаждения. Высокоэффективный теплообменник с оптимальным сочетанием профилированных алюминиевых пластин и медных труб. Для охлаждения применены осевые вентиляторы с низким энергопотреблением. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

Ресивер хладагента. Оснащен запорным вентилем на выходе и имеет сертификат соответствия нормам РосТехНадзора. Корпус ресивера изготовлен из высокопрочной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

* - для эксплуатации агрегатов при температуре окружающей среды ниже 0оС требуются дополнительные опции. См. ниже. Проконсультируйтесь с нашими специалистами.

Рама. Является несущим и опорным элементом конструкции агрегата. Изготовлена из стального листа или профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим воздействиям окружающей среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Дополнительный подогрев картера компрессора и ресивера

Опция H1. Дополнительный картерный нагреватель компрессора и ресивера жидкого хладагента, термостат, теплоизоляция картера компрессора и ресивера жидкого хладагента.

Управление агрегатом

Опция B1. Шкаф управления агрегатом, подключенный ко всем частям агрегата.

Эта опция не требуется, если используется шкаф управления холодильной системой (включая воздухоохладитель) с контроллером Dixell (поставляется отдельно).

Отделение жидкого хладагента на линии всасывания

Опция A1. Теплоизолированный отделитель жидкости.

Увеличенный ресивер

Опция R1. Ресивер жидкого хладагента увеличенного размера.

Линия жидкого хладагента

Опция L1. Трубопровод, фильтр-осушитель (неразборный), смотровое стекло с индикатором влажности, запорный вентиль.

Отделение и возврат масла в компрессор

Опция M1. Маслоотделитель, нагреватель маслоотделителя, запорный вентиль и смотровое стекло на линии возврата масла в компрессор.

Исполнение агрегата в защитном кожухе

Опция S1. Защитный кожух.

Управление вентиляторами конденсатора воздушного охлаждения

Опция P1. Одно реле высокого давления для управления вентиляторами конденсатора.

Опция P2. Два реле высокого давления для управления вентиляторами конденсатора.

Опция P3. Датчик давления для управления вентиляторами конденсатора.

Опция P4. Частотный регулятор для управления вентиляторами конденсатора.

Линия всасывания

Опция F1. Теплоизолированный трубопровод, фильтр-очиститель.

Дополнительные запорные вентили

Опция V1. Дополнительный запорный вентиль на линии всасывания на входе в агрегат.

Опция V2. Дополнительный запорный вентиль на входе в ресивер жидкого хладагента.

Регулирование давления конденсации

Опция C1. Регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.

Опция C2. Дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, регулятор давления конденсации на линии слива жидкого хладагента в ресивер.

Опция C3. Обратный клапан на линии слива жидкого хладагента в ресивер.

Эксплуатационная документация

Руководство по эксплуатации, паспорт-формуляр, паспорт на ресивер.

Структура наименования

FCX	X	-	THF2480Z	-	XX…X
1	2	3	4

1 – Вид продукции,

       FCA – агрегат компрессорно-конденсаторный с конденсатором воздушного охлаждения,

2 – Исполнение,

3 – Модель компрессора,

4 – Возможные опции.

Пример наименования: FCA1-TFH2480Z-H1B2A1R1L1M1S1P4F1V2C1.

Агрегат холодильный с конденсатором воздушного охлаждения исполнение 1, на базе поршневого герметичного компрессора Lunite Hermetique (Tecumseh Europe) TFH2480Z со следующими опциями:

H1 ‑ дополнительный картерный нагреватель компрессора и ресивера, термостат, теплоизоляция картера компрессора и ресивера; B1 ‑ шкаф управления агрегатом, подключенный ко всем частям агрегата; A1 – теплоизолированный отделитель жидкости; L1 ‑ жидкостная линия, R1 – ресивер жидкого хладагента увеличенного размера, M1 – маслоотделитель; S1 ‑ защитный кожух; P4 ‑ частотный регулятор для управления вентиляторами конденсатора; F1 – теплоизолированный трубопровод, фильтр-очиститель; V2 – дополнительный запорный вентиль на входе в ресивер жидкого хладагента; C1 ‑ регулятор давления конденсации на линии нагнетания, дифференциальный клапан или регулятор давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива жидкого хладагента в ресивер.

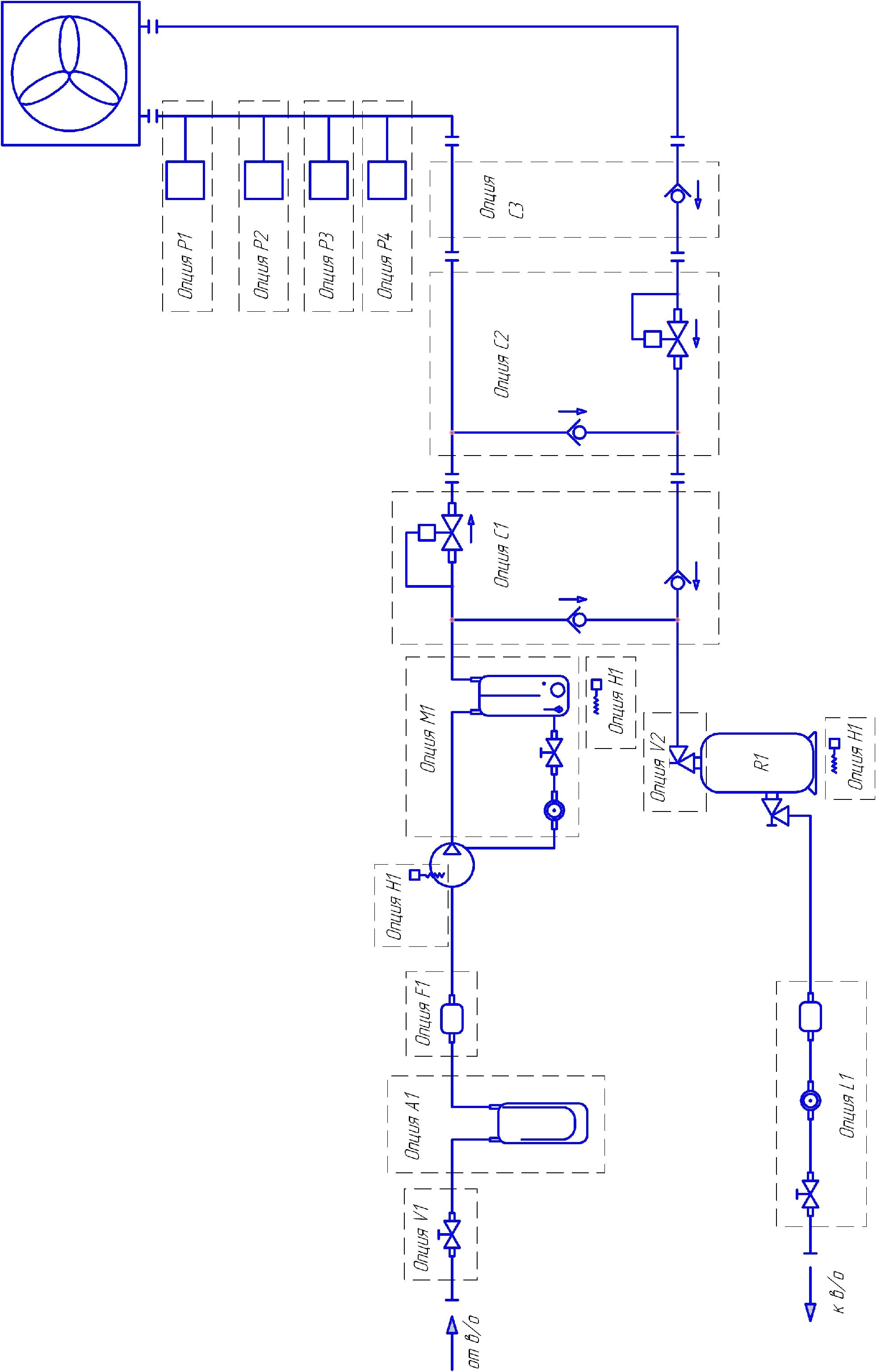

Структурная схема
