Психрометр аспирационный

ПСИХРОМЕТР АСПИРАЦИОННЫЙ

НАЗНАЧЕНИЕ Психрометр аспирационный предназначен для определения относительной влажности и температуры воздуха в наземных условиях в помещениях и на открытом воздухе. Измеренные значения температуры воздуха и температуры «смоченного» термометра позволяют вычислить относительную влажность воздуха в диапазоне от 10% до 100% при температуре  от минус 10 С до плюс 50С.

Обозначение	Наименование	Код ОКП
ГРПИ.405132.001	Психрометр аспирационный МВ-4-2М	43 1116 8003 01
ГРПИ.405132.001-01	Психрометр аспирационный М-34-М	43 1116 8001 03

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измерений температуры воздуха от -25 до +50 oС. Диапазон измерений «смоченного» термометра от -10 до +50 oС.

Время раскручивания пружины не менее 8 мин. Скорость воздушного потока (аспирация) при работе вентилятора должна быть на 4-ой минуте не менее 2,0 м/сек. Габаритные размеры Ш105 х 420 мм. Масса не более 1,2 кг. Пружина заводного механизма МВ-4-2М заводится специальным ключом. Питание от сети переменного тока напряжением 220 В.

Потребляемая мощность не более 30 ВА.

ПРИНЦИП РАБОТЫ И УСТРОЙСТВО

Работа психрометра основана степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена  и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.

Влажность воздуха определяется по показаниям сухого и смоченного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха – по показаниям сухого термометра.

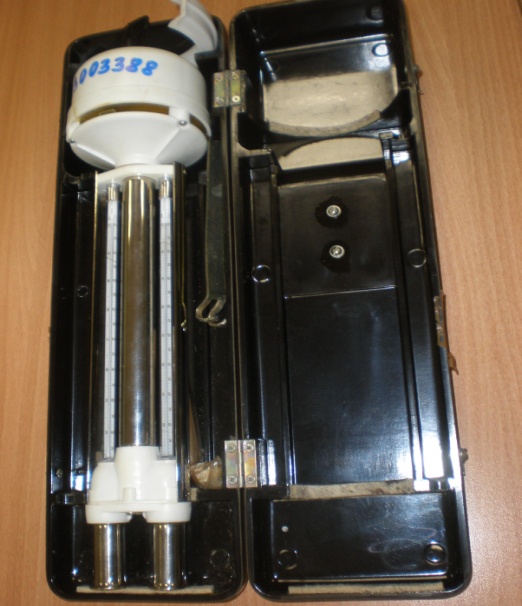

Психрометр состоит из двух основных частей: головки и термодержателя.

Внутри головки расположено аспирационное устройство, состоящее из заводного механизма, ключа, вентилятора (МВ-4-2М); в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети 220В.

На термодержателе установлены термометры: смоченный  и для измерения температуры воздуха. Термометры защищены от воздействия солнечной радиации сбоку планками, снизу трубочками.

В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана и подпружиненного винта. При повороте винта перекрывается определенная часть сечения трубки, что приводит  к изменению скорости аспирации.

При вращении вентилятора  в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке  к вентилятору и выбрасывается наружу через прорези в аспирационной головке.

К психрометру прилагается: пипетка для смачивания, состоящая из стеклянной трубочки, вставленной в резиновый баллон с зажимом; щиток – ветрозащита; металлический крючок для подвешивания прибора.

Для вычисления влажности по показаниям термометров используют психрометрические таблицы или вычисляют по формуле.

Перед работой  смочить дистиллированной водой один из термометров.

ПОРЯДОК РАБОТЫ

На открытом воздухе: вынести прибор из помещения, зимой за 30 мин., летом, за 15 мин., до отсчета и повесить его  в установленном месте  на высоте 2 метра от поверхности земли.

Смочить батист на резервуаре термометра за 4 мин. До начала наблюдений.

Завести пружину заводного механизма или включить питание.

Через 4 мин. произвести отсчет по термометрам, с точностью до 0,25 цены деления шкалы, округляя до 0,1 С, ввести поправки, взятые по паспорту термометра.

У термометров каждое деление шкалы  соответствует 0,2 С, нечетные десятые доли определять на глаз.

При температуре ниже 0С выносят прибор за 30 мин. до наблюдений, тотчас смачивают резервуар и включают аспирационное устройство на 8 минут. За 3=4 мин. до отсчета вторично включают, но не делают повторное смачивание. Перед отсчетом установить, остается ли показание «смоченного» термометра постоянным или меняется. В первом случае, записывают отсчеты, как обычно. Во втором – повторяют весь процесс наблюдения сначала. Посмотреть деревянной палочкой, обмерз  или остался мягким батист. После этой  операции батист должен быть твердым, затем отмечают рядом с записью показания смоченного термометра: буквой «Л» наличие на батисте льда и «В» наличие в нем воды.

Для защиты от ветра (свыше 4 м/с)  надеть ветровую защиту.

Определение относительной влажности воздуха можно проводить по формуле, по психрометрическому графику, при помощи психрометрических таблиц.
