Счетчик заправки топлива

SRDC-04

Инструкция по эксплуатации

Новокузнецк, 2017г.

Назначение

Счетчик заправки топлива SRDC-04 (далее "контроллер") предназначен для совместного использования с  устройствами съема сигнала, преобразующих угол поворота выходного вала измерителей объема (расхода) жидкости в выходной сигнал в виде последовательности импульсов напряжения (тока), и навигационного оборудования (трекерами) любого производителя, имеющего вход для подсчета импульсов.

Контроллер устраняет "откат" импульсов во время окончания выдачи топлива, ложную выдачу импульсов при колебаниях жидкости в устройстве съема сигнала (например, во время движения машины), а также из-за люфтов в механических соединениях.

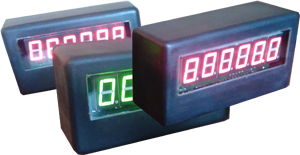

Количество выданного топлива отображается на 6-разрядном светодиодном индикаторе красного или зеленого цвета. Сброс показаний осуществляется вручную с помощью кнопки на задней стенке корпуса.

Дополнительно контроллер имеет выход стабилизированного напряжения +13,8В для подключения устройства съема сигнала.

Технические характеристики

1.  Напряжение питания, В: 12..38

2.  Максимальный ток потребления, мА: 70

3.  Цена деления, л/импульс: 0,1

4.  Десятичных разрядов: 6 (младший-десятые)

5.  Входное сопротивление, кОм: 1,5

6.  Выходное сопротивление, кОм: 1

7.  Амплитуда импульсов на выходе, В: 12

8.  Максимальная частота импульсов, Гц: 700

9.  Максимальная долговременная мощность выхода +13,8В, Вт: 5

10. Габариты (ШхДхВ) без учета разъемов, мм: 90х65х35

Условия эксплуатации

1. Температура окружающей среды, °С: -40..+50

2. Относительная влажность, %: 93 при 35°С без конденсации влаги.

Подключение контроллера

Назначение выводов разъема контроллера приведено на рис.1.

Контроллер рекомендуется устанавливать в кабине под панелью, рядом с навигационным блоком.

При подключении выходных сигналов 1 и 2  УСС к контроллеру, необходимо соблюсти их правильность (полярность), т. е. сигнал 1 на 1-й вход, сигнал 2 на 2-й. При неправильном подключении подсчет импульсов производиться не будет. Правильность можно проверить  вращением вала УСС в необходимом направлении.

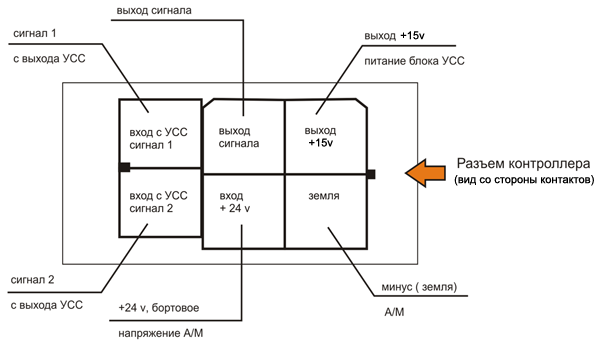

Рисунок 1 - назначение выводов разъема
