Пульт управления ПУ-03 (с энкодером).
А.5 Использование выпрямителя
А.5.1 Перед началом работы выпрямитель должен быть установлен и подключен к питающей сети.
ВНИМАНИЕ! Запрещается проводить опробование и испытания выпрямителя на работоспособность методом подключения к выходным шинам малой нагрузки или их закорачивания, т. к. это может привести к необратимому повреждению силовых элементов.
А.5.2 Включение выпрямителя.
А.5.2.1 На выпрямителе включить трехфазный автоматический выключатель, установив переключатель на нем в верхнее положение.
При этом загорится зеленая сигнальная лампа СЕТЬ.
Выпрямитель перешел в режим «Питание подано».
А.5.2.2 На выпрямителе нажать кнопку ПУСК.
На выпрямителе загорится зеленая сигнальная лампа ГОТОВНОСТЬ, на дисплее панели управления (далее дисплей) кратковременно отобразится следующая информация:
1600 А, 12 В
Вер.3.1 2014г.
После этого на дисплее отображается информация одного из трех режимов, в которых работает выпрямитель.
5.2.3 Выпрямитель может работать в следующих режимах:
─ режим дистанционного автоматического управления; выпрямитель управляется по сети;
─ режим местного программное управления: управление выпрямителем осуществляется с пульта дистанционного управления или со встроенного пульта выпрямителя;
─ режим местного ручного управления.
А.5.2.3.1 Режим местного ручного управления: выпрямитель переходит в режим «Готовность» и на дисплее отображаются параметры меню F1 «ИНДИКАЦИЯ» в следующем виде:
З | З | З | З | X | |||||
Т | Т | Т | Т | А | Н | Н | , | Н | В |
Р | Р | М | М | М | : | С | С | И |
где: ЗЗЗЗ - значение уставки тока (напряжения), задаваемое энкодером в
местном ручном режиме управления.
Х — единица измерения задаваемой величины. В режиме стабилиза-
ции тока должна отображаться буква «А», в режиме стабилизации напряжения должна отображаться буква «В»;
ТТТТ — текущее значение тока на выходе выпрямителя в единицах ампер;
А — единица измерения значения тока;
НН, Н — текущее значение напряжения на выходе выпрямителя в едини-
цах вольт;
В — единица измерения значения напряжения;
РР — индикация текущего режима управления;
МММ — число минут, прошедшее с момента запуска режима «Работа»;
СС — число секунд, прошедшее с момента запуска режима «Работа»;
И — индикация стабилизируемой величины. При стабилизации тока
отображается буква «Т», при стабилизации напряжения отображается буква «Н».
Также в режиме местного ручного управления возможна установка (задание) значений выходного тока (напряжения) и его изменения во время работы выпрямителя.
Диаграмма задания выходного тока или напряжения приведена на рисунке А.3.
ВНИМАНИЕ! В местном ручном управлении при изменении параметров в меню «F2» не задаются значения начального тока I_Н или напряжения U_Н.
А.5.2.3.2 Режим местного программного управления: выпрямитель переходит в режим «Готовность» и на дисплее отображаются параметры меню F1 «ИНДИКАЦИЯ.
Параметры могут отображаться в двух вариантах.
I_Н (U_Н) | — начальный ток (напряжение); |
I_Т (U_Т) | — толчковый ток (напряжение); |
I_Р1 (U_Р1) | — рабочий ток (напряжение) 1; |
I_Р2 (U_Р2) | — рабочий ток (напряжение) 2; |
I_Р3 (U_Р3) | — рабочий ток (напряжение) 3; |
I_У (U_У) | — ток (напряжение) удержания; |
t_Н | — длительность начального тока; |
t_НТ | — длительность нарастания толчкового тока; |
t_СТ | — длительность спада толчкового тока; |
t_Т | — длительность протекания толчкового тока; |
t_П | — длительность паузы; |
t_НР1 | — длительность нарастания рабочего тока (напряжения) 1; |
t_СР1 | — длительность спада рабочего тока (напряжения) 1; |
t_Р1 | — длительность протекания рабочего тока (напряжения) 1; |
t_НР2 | — длительность нарастания рабочего тока (напряжения) 2; |
t_СР2 | — длительность спада рабочего тока (напряжения) 2; |
t_Р2 | — длительность протекания рабочего тока (напряжения) 2; |
t_НР3 | — длительность нарастания рабочего тока (напряжения) 3; |
t_СР3 | — длительность спада рабочего тока (напряжения) 3; |
t_Р3 | — длительность протекания рабочего тока (напряжения) 3; |
t_ОСТ | — время, оставшееся до окончания цикла (считается автоматически); |
N | — количество циклов - количество повторений I_Р1(U_Р1) и I_Р2(U_Р2). При N= 0 I_Р1 и I_Р2 не отрабатывается |

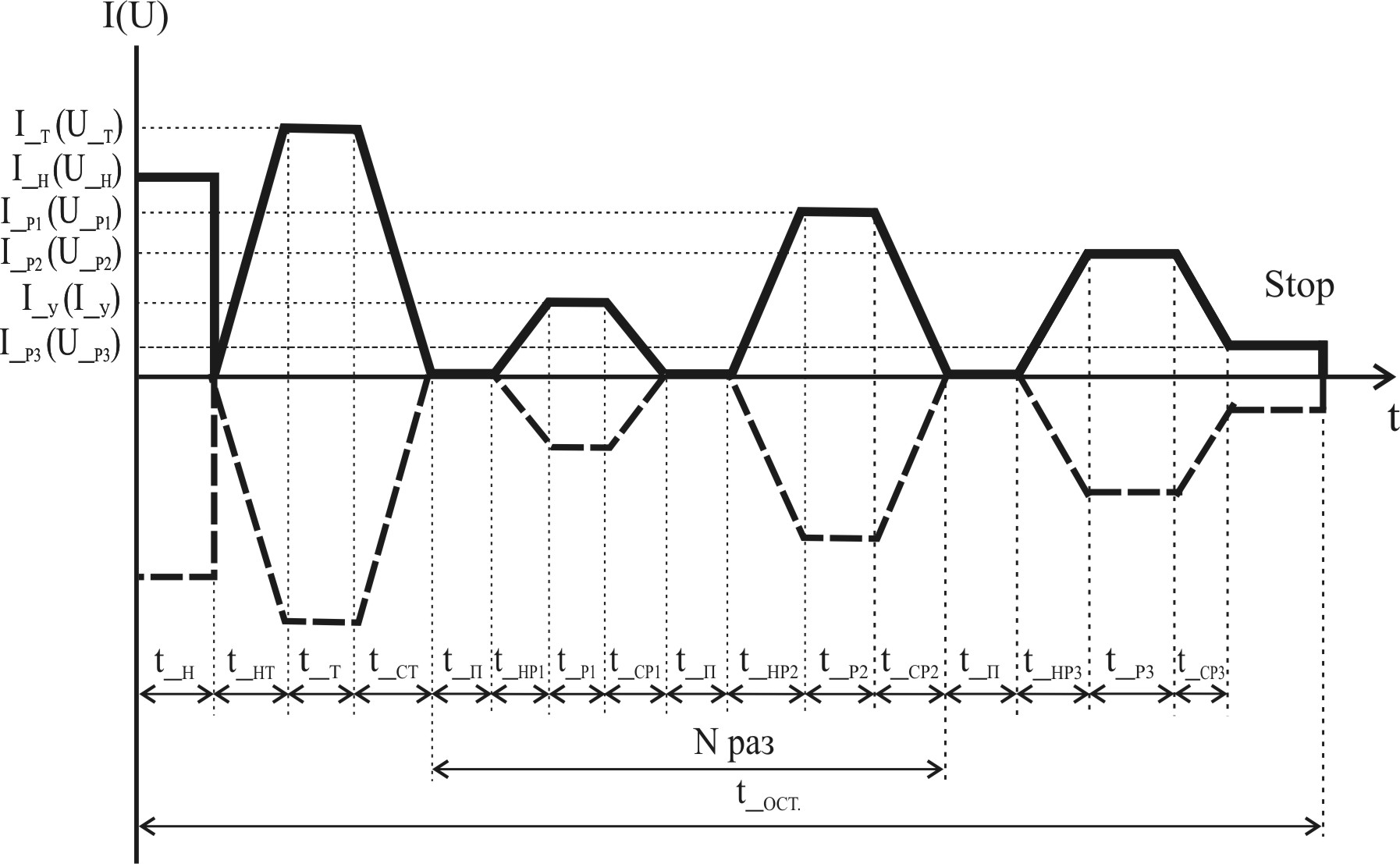

3 — Диаграмма задания выходного тока (напряжения)
Вариант 1.
Параметры меню F1 «ИНДИКАЦИЯ» отображаются в следующем виде:
Т | Т | Т | Т | А | Н | Н | , | Н | В |
Р | Р | М | М | М | : | С | С | И |
где: ТТТТ — текущее значение тока на выходе выпрямителя в единицах ампер;
А — единица измерения значения тока;
НН, Н — текущее значение напряжения на выходе выпрямителя в едини-
цах вольт;
В — единица измерения значения напряжения;
РР — индикация текущего режима управления;
МММ — число минут, прошедшее с момента запуска режима «Работа»;
СС — число секунд, прошедшее с момента запуска режима «Работа»;
И — индикация стабилизируемой величины. При стабилизации тока
отображается буква «Т», при стабилизации напряжения отображается буква «Н».
Вариант 2.
Параметры меню F1 «ИНДИКАЦИЯ» I_ВЫХ, А (величина выходного тока, А), U_ВЫХ, В (величина выходного напряжения, В), t_ПРОШ. (время работы с момента начала цикла, ч:мин:с), t_ОСТ (оставшееся время работы до конца цикла, ч:мин:с) отображаются в следующем виде:
I_ВЫХ, А(ν) ХХХХ
U_ВЫХ, В ХХ. Х
t_ПРОШ, ХХ:ХХ:ХХ
t_ОСТ, ХХ:ХХ:ХХ
где: (ν) Ї символ, определяющий параметр стабилизации (I или U). При
отображении на дисплее параметра I_ВЫХ, А (ν) стабилизируемая величина ток, при отображении U_ВЫХ, В(ν) Ї стабилизируемая величина напряжение;
Х Ї числовое значение от 0 до 9.
Значения в строках I ВЫХ, А и U ВЫХ, В могут быть положительными или отрицательными. Отсутствие знака в строке I ВЫХ, А и U ВЫХ, В перед числовым значением информирует о положительной (прямой) полярности выходного напряжения и прямом направлении протекания рабочего тока; наличие знака « Ї » информирует об отрицательной (обратной) полярности напряжения и обратном направлении протекания рабочего тока.
В режиме местного программного управления отсутствует возможность установка (задание) значений выходного тока (напряжения) и его изменения во время работы выпрямителя с помощью энкодера - в этом режиме энкодер не влияет на работу выпрямителя.
А.5.2.3.3 Режимы местного ручного и программного управления переключаются длительным (более 3 с) нажатием кнопки «ENTER» (только в режиме «Готовность»), при этом на экране кратковременно появляется информация следующего вида:
ВНИМАНИЕ! Переключение на местное ручное управление.
или
ВНИМАНИЕ! Переключение на местное программное управление.
А.5.2.3.4 Режим дистанционного автоматического управления: выпрямитель переходит в режим «Готовность» и на дисплее отображаются параметры меню F1 «ИНДИКАЦИЯ» в следующем виде:
Т | Т | Т | Т | А | Н | Н | , | Н | В |
Р | Р | М | М | М | : | С | С | И |
где: ТТТТ — текущее значение тока на выходе выпрямителя в единицах ампер;
А — единица измерения значения тока;
НН, Н — текущее значение напряжения на выходе выпрямителя в едини-
цах вольт;
В — единица измерения значения напряжения;
РР — индикация текущего режима управления;
МММ — число минут, прошедшее с момента запуска режима «Работа»;
СС — число секунд, прошедшее с момента запуска режима «Работа»;
И — индикация стабилизируемой величины. При стабилизации тока
отображается буква «Т», при стабилизации напряжения отображается буква «Н».
В режиме дистанционного автоматического управления отсутствует возможность установка (задание) значений выходного тока (напряжения) и его изменения во время работы выпрямителя.
В режиме дистанционного автоматического управления энкодер не влияет на работу выпрямителя.
А.5.2.4 Для входа в меню F2 (задание параметров диаграммы задания выходного тока (напряжения) рисунок А.3) нажать на панели управления кнопку «F2».
Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».
А.5.2.4.1 На дисплее в меню «F2» отображается следующая информация:
F2:
>Параметры тока
Параметры напр-я
Параметры времени
Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ».
А.5.2.4.2 На дисплее последовательно будет отображаться следующая информация:
F2:
Параметры тока
>Параметры напр-я
Параметры времени
F2:
Параметры тока
Параметры напр-я
>Параметры времени
F2:
Параметры напр-я
Параметры времени
>Общие параметры
Для просмотра параметров в обратном порядке нажимать кнопку « ▲ ».
А.5.2.4.3 Установив указатель « > » в строке Параметры тока и нажав кнопку « ► » мы переходим в подменю F2: Токовые параметры.
На дисплее появляется следующая информация:
F2: Токовые параметры
>I_Н, А ХХХХ
I_Т, А ХХХХ
I_Р1 , А ХХХХ,
Если старший разряд равен нулю, то он не отображается на дисплее.
Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ».
На дисплее последовательно будет отображаться следующая информация:
F2: Токовые параметры
I_Н, А ХХХХ
>I_Т, А ХХХХ
I_Р1 , А ХХХХ
F2: Токовые параметры
I_Н, А ХХХХ
I_Т, А ХХХХ
>I_Р1 , А ХХХХ
F2: Токовые параметры
I_Т, А ХХХХ
I_Р1 , А ХХХХ
>I_Р2 , А ХХХХ
F2: Токовые параметры
I_Р1 , А ХХХХ
I_Р2 , А ХХХХ
>I_У, А ХХХХ
F2: Токовые параметры
I_Р1 , А ХХХХ
I_Р2 , А ХХХХ
>I_Р3 , А ХХХХ
F2: Токовые параметры
I_Р2 , А ХХХХ
I_Р32 , А ХХХХ
>I_У, А ХХХХ
Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».
А.5.2.4.4 Установив указатель « > » в строке Параметры напр-я и нажав кнопку « ► », мы переходим в подменю F2: Параметры напр-я.
На дисплее появляется следующая информация:
F2: Параметры напр-я
>U_Н, В ХХ. Х
U_Т, В ХХ. Х
U_Р1 , В ХХ. Х
Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ».
На дисплее последовательно будет отображаться следующая информация:
F2: Параметры напр-я
U_Н, В ХХ. Х
>U_Т, В ХХ. Х
U_Р1 , В ХХ. Х
F2: Параметры напр-я
U_Н, В ХХ. Х
U_Т, В ХХ. Х
>U_Р1 , В ХХ. Х
F2: Параметры напр-я
U_Т, В ХХ. Х
U_Р1 , В ХХ. Х
>U_Р2 , В ХХ. Х
F2: Параметры напр-я
U_Р1 , В ХХ. Х
U_Р2 , В ХХ. Х
>U_Р3 , В ХХ. Х
F2: Параметры напр-я
U_Р2 , В ХХ. Х
U_Р3 , В ХХ. Х
>U_У, В ХХ. Х
Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».
А.5.2.4.5 Установив указатель « > » в строке Параметры времени и нажав кнопку « ► » мы переходим в подменю F2: Параметры времени.
На дисплее появляется следующая информация:
F2: Параметры времени
>t_Н ХХ:ХХ:ХХ
t_НТ ХХ:ХХ:ХХ
t_СТ ХХ:ХХ:ХХ
Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ».
На дисплее последовательно будет отображаться следующая информация:
F2: Параметры времени
t_Н ХХ:ХХ:ХХ
>t_НТ ХХ:ХХ:ХХ
t_СТ ХХ:ХХ:ХХ
F2: Параметры времени
t_Н ХХ:ХХ:ХХ
t_НТ ХХ:ХХ:ХХ
>t_СТ ХХ:ХХ:ХХ
F2: Параметры времени
t_НТ ХХ:ХХ:ХХ
t_СТ ХХ:ХХ:ХХ
>t_Т ХХ:ХХ:ХХ
F2: Параметры времени
t_СТ ХХ:ХХ:ХХ
t_Т ХХ:ХХ:ХХ
>t_П ХХ:ХХ:ХХ
F2: Параметры времени
t_Т ХХ:ХХ:ХХ
t_П ХХ:ХХ:ХХ
>t_НР1 ХХ:ХХ:ХХ
F2: Параметры времени
t_П ХХ:ХХ:ХХ
t_НР1 ХХ:ХХ:ХХ
> t_СР1 ХХ:ХХ:ХХ
F2: Параметры времени
t_НР1 ХХ:ХХ:ХХ
t_СР1 ХХ:ХХ:ХХ
>t_Р1 ХХ:ХХ:ХХ
F2: Параметры времени
t_СР1 ХХ:ХХ:ХХ
t_Р1 ХХ:ХХ:ХХ
>t_НР2 ХХ:ХХ:ХХ
F2: Параметры времени
t_Р1 ХХ:ХХ:ХХ
t_НР2 ХХ:ХХ:ХХ
> t_СР2 ХХ:ХХ:ХХ
F2: Параметры времени
t_НР2 ХХ:ХХ:ХХ
t_СР2 ХХ:ХХ:ХХ
> t_Р2 ХХ:ХХ:ХХ
F2: Параметры времени
t_СР2 ХХ:ХХ:ХХ
t_Р2 ХХ:ХХ:ХХ
> t_НР3 ХХ:ХХ:ХХ
F2: Параметры времени
t_Р2 ХХ:ХХ:ХХ
t_НР3 ХХ:ХХ:ХХ
> t_СР3 ХХ:ХХ:ХХ
F2: Параметры времени
t_НР3 ХХ:ХХ:ХХ
t_СР3 ХХ:ХХ:ХХ
> t_Р3 ХХ:ХХ:ХХ
F2: Параметры времени
t_СР3 ХХ:ХХ:ХХ
t_Р3 ХХ:ХХ:ХХ
>N 0-100
Для возврата в меню F1 «ИНДИКАЦИЯ» нажать кнопку «F1».
А.5.2.4.6 Установив указатель « > » в строке Общие параметры и нажав кнопку « ► » мы переходим в подменю F2: Общие параметры.
На дисплее появляется следующая информация:
F2: Общие параметры
>Счет А*Ч ХХХХХХ
Режим стаб-и ХХХ
Звуковая сигн. ВКЛ
Для просмотра оставшихся параметров необходимо нажимать кнопку « ▼ ».
На дисплее последовательно будет отображаться следующая информация:
F2: Общие параметры
Счет А*Ч ХХХХХХ
> Режим стаб-и ХХХ
Звуковая сигн. ВКЛ
F2: Общие параметры
Счет А*Ч ХХХХХХ
Режим стаб-и ХХХ
>Звуковая сигн. ВКЛ
F2: Общие параметры
Режим стаб-и ХХХ
Звуковая сигн. ВКЛ
>Сокращ. вид F1 ВКЛ
А.5.2.5 В меню «F2» установить « > » возле параметра, значение которого необходимо задать и нажать кнопку « ► ».
При этом на дисплее отображается следующая информация:
< наименование выбранного параметра и единицы его измерения >
< пределы изменения параметра >
< текущее значение параметра >
◄► ПОЗ. | ▲ | ИЗМ. | ｣ СОХР. |
▼ |
А.5.2.5.1 Кнопками « ◄ » и « ► » (ПОЗ.) выбрать разряд в текущем значении и кнопками « ▲ » и « ▼ » (ИЗМ.) изменить его:
кнопка « ► » — перемещает курсор вправо;
кнопка « ◄ » — перемещает курсор влево;
кнопка « ▲ » — увеличивает значение данного разряда на 1 единицу;
кнопка « ▼ » — уменьшает значение данного разряда на 1 единицу.
Если значение разряда выбрать «0» и нажать кнопку « ▼ », то произойдет уменьшение старшего разряда на 1 единицу. Выбранный разряд станет равным «9».
Например, на дисплее отображено значение «501».
К разряду «0» подводим курсор и нажимаем кнопку « ▼ ».
На дисплее отображается значение «491», т. е. все число уменьшается на один выбранный разряд.
А.5.2.5.2 Значение текущего изменения может меняться только в заданных на дисплее пределах изменения.
Для сохранения выбранного значения нажать кнопку ENTER (｣ СОХР.).
На дисплее кратковременно появится надпись «УСПЕШНО СОХРАНЕНО», затем отобразится меню F2.
Для ускорения набора цифр удерживать в нажатом состоянии соответствующую кнопку (« ▲ » или « ▼ ») до достижения нужного значения.
А.5.2.5.3 Выпрямитель может работать в двух режимах: в режиме стабилизации тока или в режиме стабилизации напряжения.
А.5.2.5.4 Установить « > » возле параметра, значение которого необходимо задать и нажать кнопку « ► ».
При выборе параметра Реж. стаб: на дисплее отображается следующая информация:
Ї в режиме стабилизации напряжения:
Режим стабилизации
ток/напряжение
напряж.
ВЫХ. 8 | ИЗМЕН. | ↑ | ПОЗ. ←→ |
↓ |
Ї в режиме стабилизации тока:
Режим стабилизации
ток/напряжение
ток
ВЫХ. 8 | ИЗМЕН. | ↑ | ПОЗ. ←→ |
↓ |
А.5.2.5.5 Для изменения режима стабилизации кнопкой « ▲ » или « ▼ » (ИЗМЕН.) выбрать необходимый параметр. Затем выйти из подменю в меню F2, нажав кнопку « 8 » ENTER (ВЫХ.).
На дисплее кратковременно появляется надпись «Параметр сохранен» и затем отобразится меню F2.
При выходе в меню F2 происходит автоматическое сохранение выбранного параметра.
Курсор « > » при этом будет находиться возле параметра, который мы изменяли.
Для возврата без сохранения нажать одну из кнопок «F1», «F2» или « ◄ ».
При нажатии кнопок «F1» или «F2» происходит возврат в меню F1 или F2 соответственно.
При нажатии кнопки « ◄ » происходит возврат в меню F2.
ВНИМАНИЕ! При горящем (моргающем) индикаторе РАБОТА/ПАУЗА параметры меню F2 изменить нельзя.
А.5.2.5.6 Установить « > » возле параметра Счет ХХХХХХ, где значение ХХХХХХ отображает величину заряда, переданного в нагрузку, а А*ч Ї это размерность счетчика.
Если в течении часа будет протекать ток 1600 А, то на дисплее отобразится следующая надпись:
Счет А*ч 1600
Показания счетчика А*ч сбрасываются только принудительно. Для этого нажать кнопку « ► ».
Сохранение значения счетчика заряда переданного в нагрузку в энергонезависимую память происходит по нажатию кнопки Stop или по окончании цикла.
ВНИМАНИЕ! При пропадании напряжения питания выпрямителя возможна частичная потеря данных счетчика А*ч.
На дисплее отобразится следующая информация:
Сбросить счет А*ч ?
ДА Ї нажать ENTER
При нажатии кнопки ENTER происходит возврат в меню F2 и сброс показаний счетчика.
Если НЕ ТРЕБУЕТСЯ сбрасывать показания счетчика, то нажать одну из кнопок «F1», «F2» или « ◄ ».
При нажатии кнопок «F1» или «F2» происходит возврат в меню F1или F2 соответственно.
При нажатии кнопки « ◄ » происходит возврат в меню F2.
По окончании цикла выпрямитель переходит в режим «Готовность».
А.5.2.5.7 Установить « > » возле параметра Сокращ. вид F1 ВКЛ.
Для изменения ВКЛ на ОТКЛ и обратно кнопкой « ▲ » или « ▼ » (ИЗМЕН.) выбрать необходимый параметр. Затем выйти из подменю в меню F2, нажав кнопку « 8 » ENTER (ВЫХ.).
На дисплее кратковременно появится надпись «Параметр сохранен» и затем отобразится меню F2.
ВНИМАНИЕ! При переключении в режиме местного ручного управления сокращенного вида экрана на обычный режим управления автоматически меняется на местный программный режим, при этом на экране кратковременно появляется сообщение следующего вида:
Внимание!
Переключение на
местное программное
управление
При выходе в меню F2 происходит автоматическое сохранение выбранного параметра.
Курсор « > » при этом будет находиться возле параметра, который мы изменяли.
Для возврата без сохранения нажать одну из кнопок «F1», «F2» или « ◄ ».
При нажатии кнопок «F1» или «F2» происходит возврат в меню F1 или F2 соответственно.
При нажатии кнопки « ◄ » происходит возврат в меню F2.
А.5.2.6 Нажать на панели управления кнопку «F1» после ввода параметров диаграммы задания выходных токов (напряжения) для возврата в меню F1 «ИНДИКАЦИЯ» и отображения текущей информации.
А.5.2.7 Нажать на панели управления кнопку Start.
На панели управления включится индикатор РАБОТА.
При этом на выходных шинах появилось напряжение, а в меню «ИНДИКАЦИЯ» отображаются реальные значения параметров выпрямителя.
Выпрямитель перешел в режим «Работа»
ВНИМАНИЕ! В режиме местного ручного управления при нажатии кнопки Start выпрямитель запускается с начальным значением тока (напряжения) равным 0 А(В). Дальнейшая установка параметров выпрямителя производится энкодером.
А.5.3 Режим «Пауза».
А.5.3.1 Нажать на панели управления кнопку Stop один раз.
При этом на выходных шинах выпрямителя пропадет напряжение, работа выпрямителя приостанавливается и светодиод «РАБОТА/ПАУЗА» моргает зеленым цветом.
Выпрямитель перешел в режим «Пауза».
А.5.3.2 Для продолжения работы выпрямителя нажать на панели управления кнопку Start.
А.5.4 Выключение выпрямителя.
А.5.4.1 Нажать на панели управления кнопку Stop два раза.
При этом на выходных шинах выпрямителя пропадет напряжение.
Выпрямитель перешел в режим «Готовность».
А.5.4.2 Нажать кнопку СТОП на выпрямителе для отключения силовых цепей выпрямителя.
При этом на выпрямителе погаснет сигнальная лампа ГОТОВНОСТЬ и отключится панель управления.
Выпрямитель перешел в режим «Питание подано».
А.5.4.3 Перевести на выпрямителе переключатель входного трехфазного автоматического выключателя в нижнее положение.
При этом на выпрямителе погаснет сигнальная лампа СЕТЬ.
Выпрямитель отключился от питающей сети
А.5.5 Ошибки в работе выпрямителя.
А.5.5.1 При возникновении ошибки в работе выпрямителя он переходит в режим «Пауза» (напряжение с выходных шин снимается). При этом на дисплее панели управления отобразится одно из следующих сообщений:
| Ї обрыв соединения выходных шин выпрямителя с гальванической ванной или отсутствие детали в ванне. Устранить |
| Ї повреждена память EEPROM. Выключить и вновь включить выпрямитель (перезапустить). В случае повторного сообщения об ошибке обратиться к производителю |
| Ї внутренняя ошибка устройства. Выключить и вновь включить выпрямитель (перезапустить). В случае повторного сообщения об ошибке обратиться к производителю |
ВНИМАНИЕ! Кратковременное появление данной ошибки не влияет на работу выпрямителя. Не обращать внимания на кратковременное появление данной ошибки. | |
| Ї внутренняя ошибка устройства. Сохранить повторно все параметры в меню F2 |
| Ї нарушение связи между выпрямителем и панелью управления выпрямителя. Устранить |
| Ї короткое замыкание выходных шин выпрямителя. Отключить питание выпрямителя, устранить короткое замыкание и включить выпрямитель |
| Ї не подключен датчик тока УПС или обрыв линии связи датчика с платой управления. Устранить |
| Ї возможно только в режиме стабилизации напряжения. Возникает при несогласованной нагрузке, когда выходной ток больше номинального более чем на 10 % |
| Ї сработала аппаратная защита. Отключить питание выпрямителя и включить его опять. В случае срабатывания данной защиты регулярно обратиться к производителю |
| Ї возникает при нагреве силовых элементов, установленных на радиаторах выше допустимых значений. Необходимо убедиться, что номинальные значения внешних воздействующих факторов не выходят за рамки допустимых (п. 1.4) |
| Ї возникает при перегреве трансформаторов выше допустимых значений. Необходимо убедиться, что номинальные значения внешних воздействующих факторов не выходят за рамки допустимых (п. 1.4) |
А.5.5.2 Повторное включение выпрямителя после срабатывания «перегрева» возможно только после снижения температуры перегревшихся элементов ниже предельно допустимого значения на 10 оС.
А.5.5.3 При срабатывании любой из указанных защит нажать на панели управления кнопку Stop.
При необходимости дальнейшей работы нажать на панели управления кнопку Start.
Защита может сработать повторно, если не устранены причины, вызвавшие ее срабатывание.
А.5.5.4 При наличии опции «Звуковая и световая сигнализация» в случае возникновения ошибки во время работы выпрямителя световая сигнализация включается всегда, а звуковая сигнализация включается только при условии, что она включена в меню F2:
F2: Общие параметры
>Звуковая сигн. Вкл
или
F2: Общие параметры
>Звуковая сигн. Откл
Если Звуковая сигн. Вкл и сработала ошибка, то для временного отключения звуковой сигнализации необходимо нажать любую кнопку на панели управления.
