ГПОУ «Читинский техникум отраслевых технологий и бизнеса»
КОМПЛЕКТ ОЦЕНОЧНЫХ СРЕДСТВ
для текущего контроля знаний
по технической механике (деталям машин) специальностей СДМ, ТОРА
по теме по теме 8 «Валы и оси»
Разработал: - преподаватель
Чита - 2015
Тестовые задания по технической механике (деталям машин) по теме "Валы и оси"
Критерии оценивания:
5 "Отлично" - 100% правильных ответов;
4 "Хорошо" - 99 - 90% правильных ответов;
3 "Удовлетворительно" - 89 - 75% правильных ответов;
2 "Неудовлетворительно" - менее 75% правильных ответов.
Задание #1
Вопрос:
Что изображено на рисунке: вал или ось?
Запишите ответ:
__________________________________________
Задание #2
Вопрос:
На рисунке:
Выберите один из 5 вариантов ответа:
1) ведомый вал
2) стержень квадратного сечения
3) вращающаяся ось
4) ведущий вал
5) неподвижная ось
Задание #3
Вопрос:

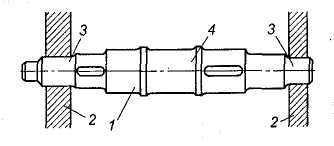

На рисунке часть вала под номером 3:
Запишите ответ:
__________________________________________
Задание #4
Вопрос:
На рисунке часть вала под номером 4:
Запишите ответ:
__________________________________________
Задание #5
Вопрос:
Испытывает ли ось при работе кручение? (да / нет)
Запишите ответ:
__________________________________________
Задание #6
Вопрос:
Испытывает ли ось при работе изгиб? (да / нет)
Запишите ответ:
__________________________________________
Задание #7
Вопрос:

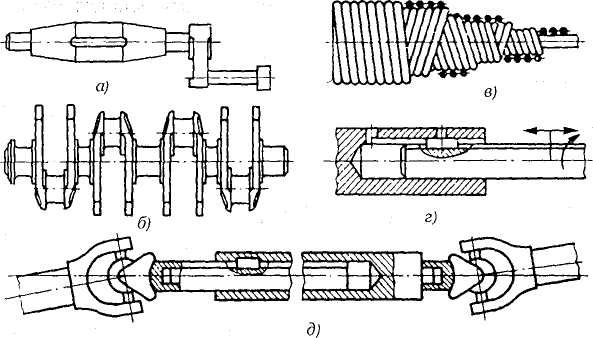

На каком рисунке изображен кривошипный вал?
Выберите один из 5 вариантов ответа:
1) в)
2) а)
3) б)
4) г)
5) д)
Задание #8
Вопрос:
На каком рисунке изображен коленчатый вал?
Выберите один из 5 вариантов ответа:
1) б)
2) в)
3) д)
4) г)
5) а)
Задание #9
Вопрос:
На каком рисунке изображен телескопический вал?
Выберите один из 5 вариантов ответа:
1) б)
2) д)
3) г)
4) в)
5) а)
Задание #10
Вопрос:
На каком рисунке изображен карданный вал?
Выберите один из 5 вариантов ответа:
1) д)
2) а)
3) в)
4) г)
5) б)
Задание #11
Вопрос:
На каком рисунке изображен гибкий вал?
Выберите один из 5 вариантов ответа:
1) г)
2) в)
3) д)
4) б)
5) а)
Задание #12
Вопрос:
Часть вала под номером 1:
Запишите ответ:
__________________________________________
Задание #13
Вопрос:
Деталь под номером 2:
Запишите ответ:
__________________________________________
Задание #14
Вопрос:

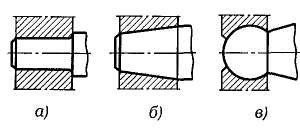

Название цапфы а)?
Запишите ответ:
__________________________________________
Задание #15
Вопрос:
Название цапфы б)?
Запишите ответ:
__________________________________________
Задание #16
Вопрос:
Название цапфы в)?
Запишите ответ:
__________________________________________
Задание #17
Вопрос:
Название поверхности плавного перехода от меньшего сечения (оси, вала) к бОльшему для снижения напряжений и увеличения долговечности?
Запишите ответ:
__________________________________________
Задание #18
Вопрос:

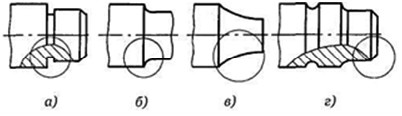

Название переходного участка вала а)?
Запишите ответ:
__________________________________________
Задание #19
Вопрос:
Название переходного участка вала б, в)?
Запишите ответ:
__________________________________________
Задание #20
Вопрос:
Название переходного участка вала г)?
Запишите ответ:
__________________________________________
Задание #21
Вопрос:

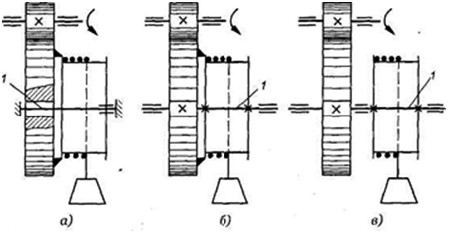

Покажите на рисунке вал:
Выберите один из 3 вариантов ответа:
1) а)
2) б)
3) в)
Задание #22
Вопрос:
Покажите на рисунке неподвижную ось:
Выберите один из 3 вариантов ответа:
1) б)
2) а)
3) в)
Задание #23
Вопрос:
Деталь 1, соединяющая зубчатое колесо с барабаном, работает на кручение. Как правильно назвать эту деталь?
Выберите один из 3 вариантов ответа:
1) неподвижная ось
2) подвижная ось
3) вал
Задание #24
Вопрос:
Применяют ли в автомобилях, тракторах, строительных и дорожных машинах для изготовления валов и осей цветные металлы и их сплавы? (да / нет)
Запишите ответ:
__________________________________________
Задание #25
Вопрос:
Выберите легированные стали для изготовления ответственных тяжело нагруженных валов:
Выберите несколько из 5 вариантов ответа:
1) 25ХГТ
2) 45
3) Ст5
4) СЧ25
5) 40ХНМА
Ответы:
1) (1 б.) Верный ответ: "ось".
2) (1 б.) Верные ответы: 5;
3) (1 б.) Верный ответ: "шип".
4) (1 б.) Верный ответ: "шейка".
5) (1 б.) Верный ответ: "нет".
6) (1 б.) Верный ответ: "да".
7) (1 б.) Верные ответы: 2;
8) (1 б.) Верные ответы: 1;
9) (1 б.) Верные ответы: 3;
10) (1 б.) Верные ответы: 1;
11) (1 б.) Верные ответы: 2;
12) (1 б.) Верный ответ: "пята".
13) (1 б.) Верный ответ: "подпятник".
14) (1 б.) Верный ответ: "цилиндрическая".
15) (1 б.) Верный ответ: "коническая".
16) (1 б.) Верный ответ: "шаровая".
17) (1 б.) Верный ответ: "галтель".
18) (1 б.) Верный ответ: "канавка".
19) (1 б.) Верный ответ: "галтель".
20) (1 б.) Верный ответ: "фаска".
21) (1 б.) Верные ответы: 3;
22) (1 б.) Верные ответы: 2;
23) (1 б.) Верные ответы: 3;
24) (1 б.) Верный ответ: "нет".
25) (1 б.) Верные ответы: 1; 5;
Список рекомендуемой литературы
1. Программа My TestX.
2. Мархель машин: Учебник. – М.: ФОРУМ: ИНФРА-М, 2005. – 336 с. (Профессиональное образование).
