ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
г. Нижний Новгород
2014 г.
Требования к технологическому контейнеру КТ-01
1. Назначение
1.1. Контейнер технологический предназначен для размещения и эксплуатации оборудования телерадиовещания, спутниковой связи и других видов связи.
1.2. Контейнер должен обеспечивать эксплуатацию оборудования в условиях умеренного климата с температурой окружающего воздуха от -40 °С до +40 °С. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69.
1.3. Контейнер должен изготавливаться согласно рабочей документации и ТУ 6696-004-25486438-2010.
Принимается в соответствии с требованиями СНиП, РД 45.167-2001, ВРПБ БС-99.
2. Технические характеристики
2.1. Габаритные размеры:
длина - 3965 мм
ширина - 2246 мм
высота - 2800 мм
2.2. Внешние размеры:
длина - 3300 мм
ширина - 2200 мм
высота - 2800 мм

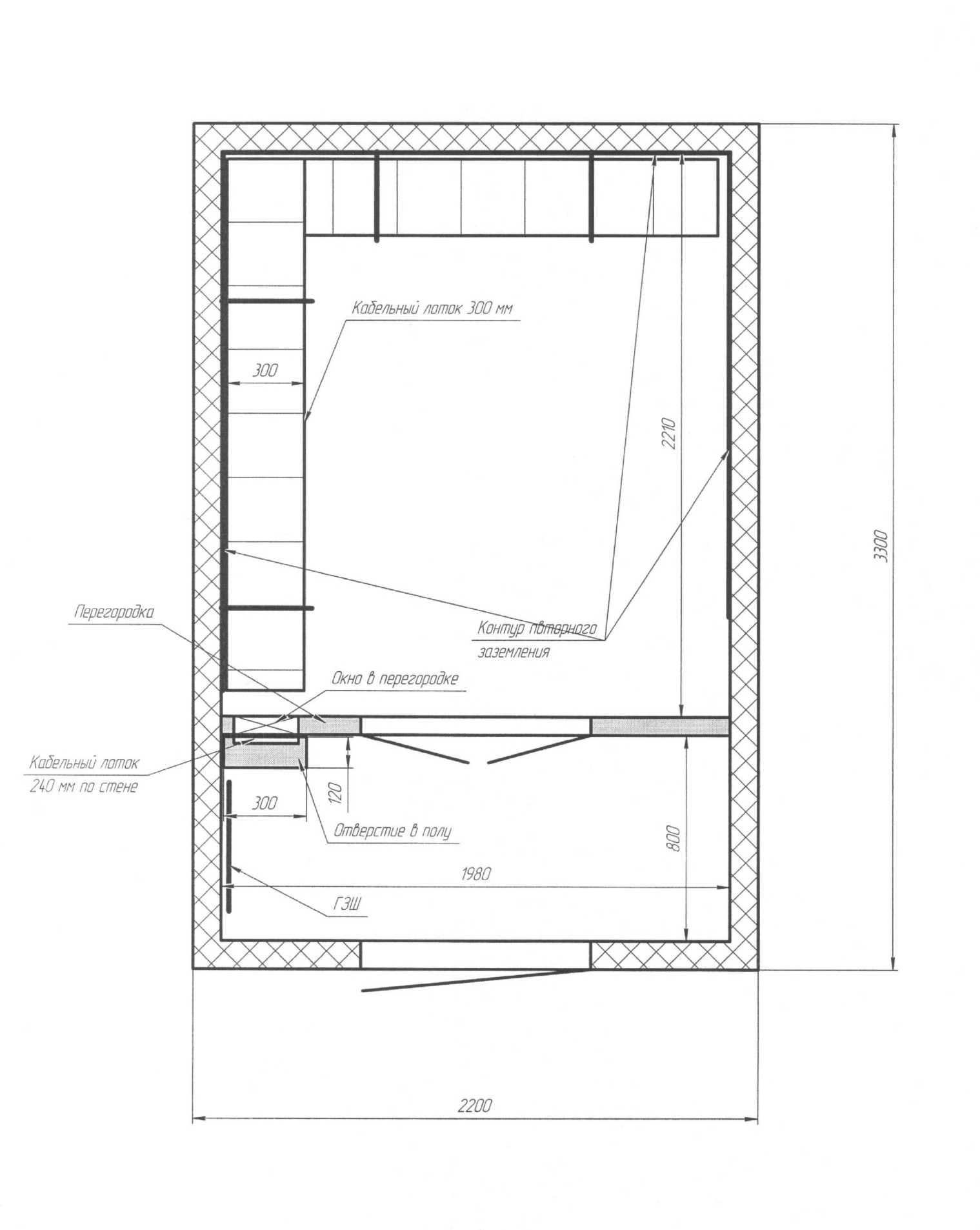

2.3. Внутренние размеры аппаратной:
длина - 2210 мм
ширина - 1980 мм
высота - 2460 мм
2.4. Внутренние размеры тамбура:
длина - 800 мм
ширина - 1980 мм
высота - 2460 мм
2.5. Максимальная допустимая нагрузка на пол: 800 кг/кв. м.
2.6. Вес (без оборудования): не более 2100 кг
2.7. Срок службы: 25 лет

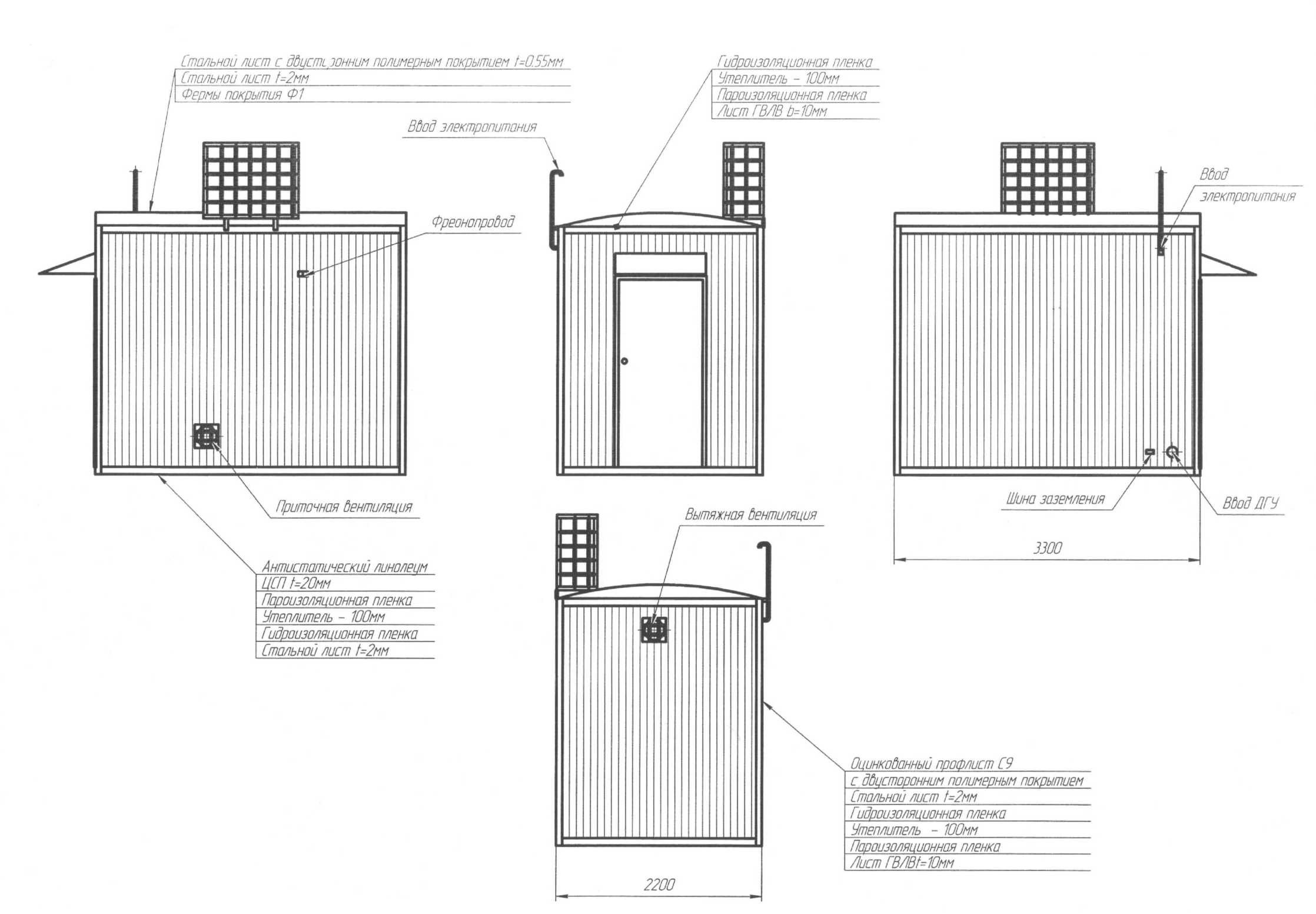

3. Конструкция
Контейнер выполняется в виде прямоугольного параллелепипеда с крышей арочного типа в пределах габарита для транспортировки автомобильным и железнодорожным транспортом.
На крыше контейнера располагается кронштейн для установки наружного блока кондиционера и защитной корзины.
Каркас контейнера представляет собой цельносварную усиленную конструкцию.
Стены и крыша контейнера выполняются из стального листа толщиной 2 мм для обеспечения герметичности и антивандальной защиты. Снаружи стены контейнера обшиты профлистом, а крыша листом с двусторонним полимерным покрытием.
Снизу рама контейнера обшивается стальным листом толщиной 2 мм. Между внешними стальными листами днища контейнера и внутренним полом уложены: гидроизоляционная пленка, теплоизоляционный негорючий материал, пароизоляционная пленка. Общая толщина утеплителя – 100 мм. Утепление потолка и стен контейнера выполнено по аналогичной схеме.
Входная дверь металлическая, утепленная, толщиной 80мм, оборудована врезным замком сейфового типа.
Полы выполняются из ЦСП, покрытой антистатическим линолеумом. Под линолеум уложена медная фольга, концы которой выведены на стену в двух местах. Стены обшиваются ГВЛ-В и оклеиваются стеклообоями, окрашенными вододисперсной краской светлых тонов.
Контейнер оборудуется:
- вводами для силовых кабелей, электрических приборов и сигнализации;
- закладными элементами для крепления оборудования.
4. Комплектность
В комплект поставки входят:
- контейнер, укомплектованный изделиями в соответствии со сборочным чертежом и комплектовочной ведомостью;
- паспорт на контейнер;
- комплектовочная ведомость.
5. Сведения о пожарной безопасности
5.1. Степень огнестойкости контейнера IV согласно требованиям 123-ФЗ от 01.01.2001г., СниП21-01-07, ВРПБ БС-99, ВНТП (РД45.162-2001).
5.2. Материалы, изделия и конструкции, применяемые при изготовлении, имеют российские сертификаты пожарной безопасности.
Требования к технологическому контейнеру МКТ-02
1. Назначение
1.1. Контейнер технологический предназначен для размещения и эксплуатации оборудования телерадиовещания, спутниковой связи и других видов связи.
1.2. Контейнер должен обеспечивать эксплуатацию оборудования в условиях умеренного климата с температурой окружающего воздуха от -40 °С до +40 °С. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69.
1.3. Контейнер изготавливается согласно рабочей документации и ТУ 6696-004-25486438-2010.
Принимается в соответствии с требованиями СНиП, РД 45.167-2001, ВРПБ БС-99.
2. Технические характеристики
2.1. Габаритные размеры:
длина - 1680 мм
ширина - 2162 мм
высота - 2260 мм
2.2. Внешние размеры:
длина - 1320 мм
ширина - 2112 мм
высота - 2260 мм
2.3. Внутренние размеры:
длина - 1050 мм
ширина - 1930 мм
высота - 1970 мм
2.4. Максимальная допустимая нагрузка на пол: 1000 кг на 600х600 мм.
2.5. Вес (без оборудования): не более 800 кг
2.6. Срок службы: 25 лет

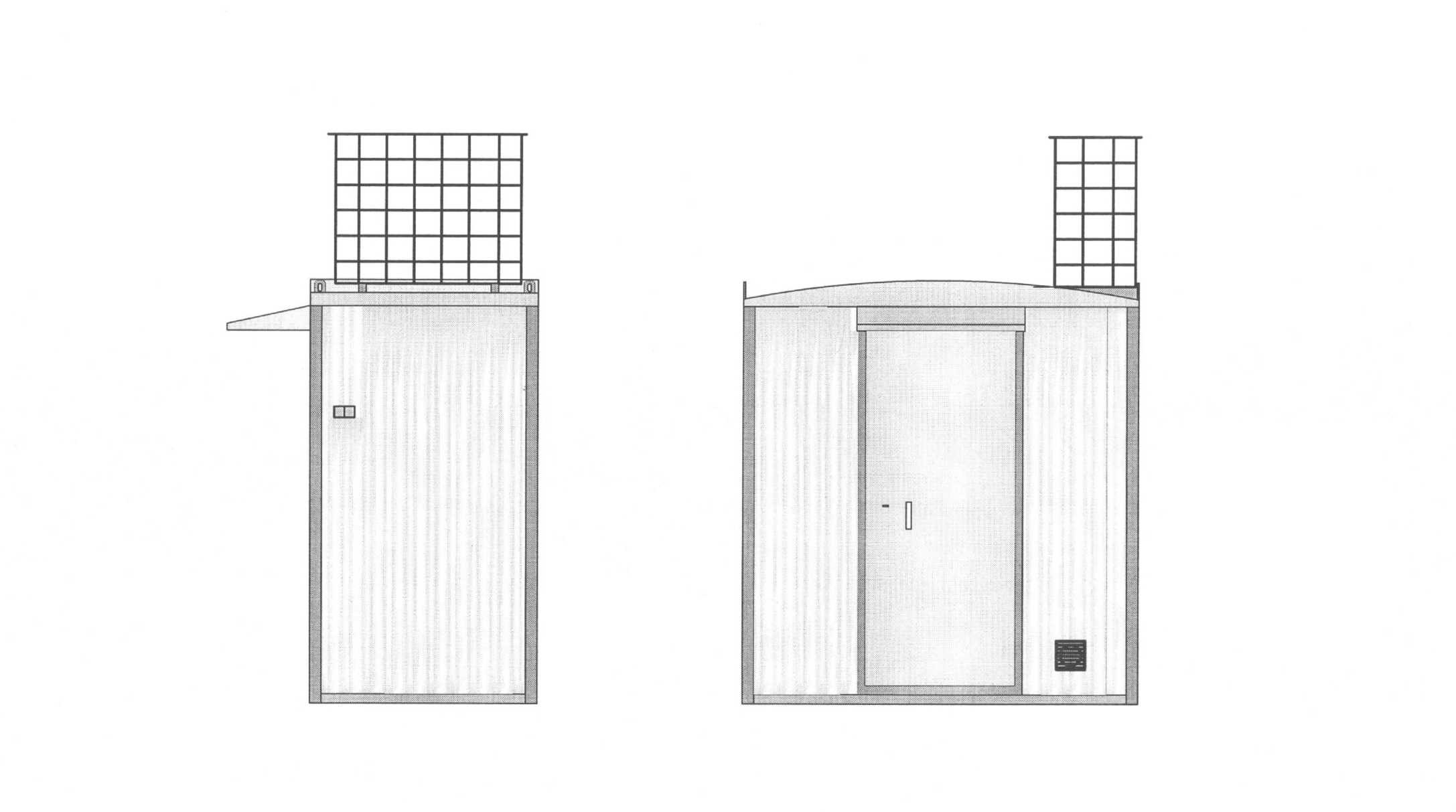

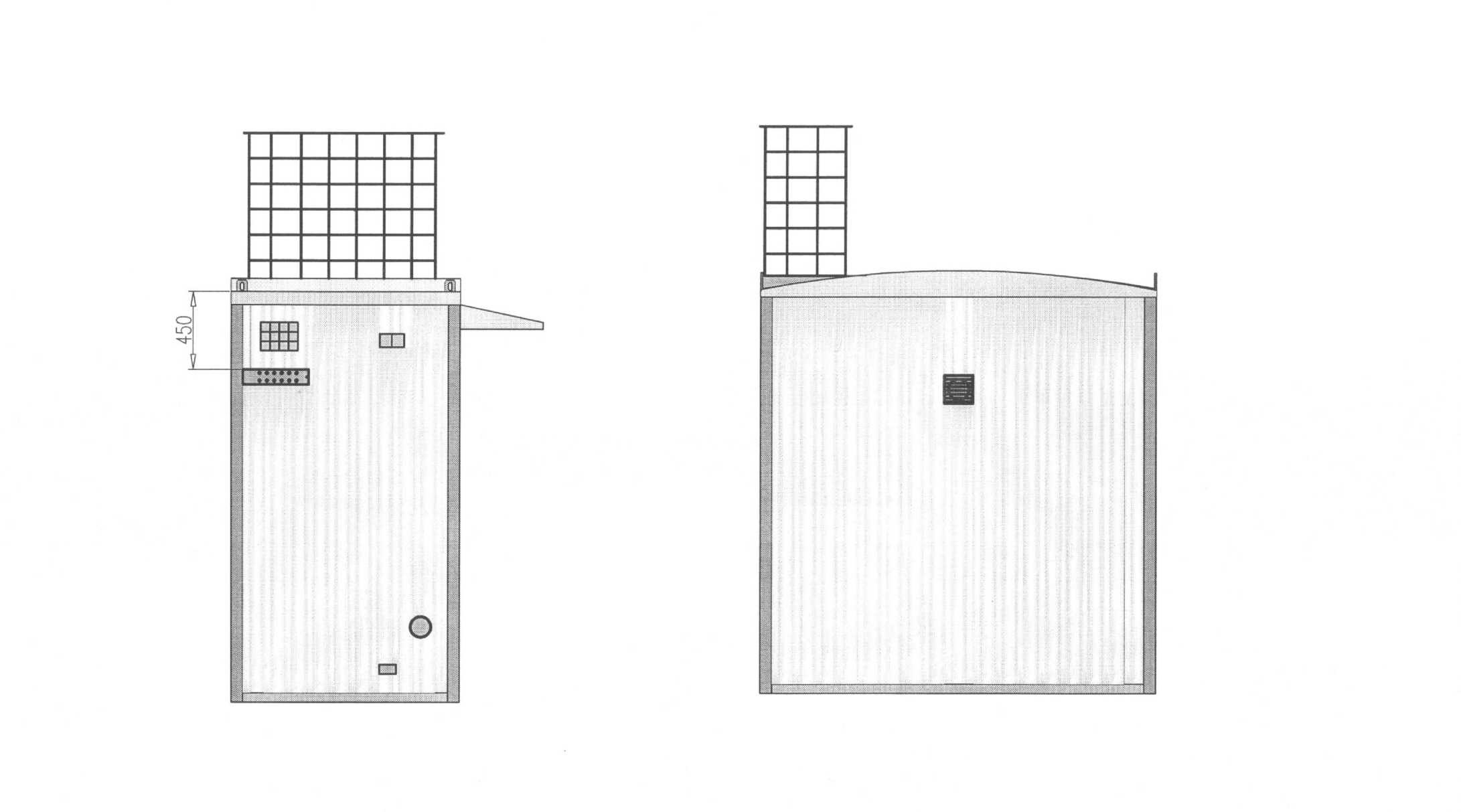

3. Конструкция
Контейнер выполняется в виде прямоугольного параллелепипеда с крышей арочного типа.
На крыше контейнера располагается кронштейн для установки наружного блока кондиционера и защитной корзины.
Каркас контейнера представляет собой цельносварную усиленную конструкцию.
Стены и крыша контейнера выполнены из стального листа толщиной 2 мм для обеспечения герметичности и антивандальной защиты. Снаружи стены контейнера обшиты профлистом, а крыша листом с двусторонним полимерным покрытием.
Снизу рама контейнера обшивается стальным листом толщиной 2 мм. Между внешними стальными листами днища контейнера и внутренним полом уложены: гидроизоляционная пленка, теплоизоляционный негорючий материал, пароизоляционная пленка. Общая толщина утеплителя – 80 мм. Утепление потолка и стен контейнера выполнено по аналогичной схеме.
Входная дверь металлическая, утепленная, толщиной 80мм, оборудована врезным замком сейфового типа.
Полы выполняются из ЦСП, покрытой антистатическим линолеумом. Под линолеум уложена медная фольга, концы которой выведены на стену в двух местах. Стены обшиваются ГВЛ-В и оклеиваются стеклообоями, окрашенными вододисперсной краской светлых тонов.
Контейнер оборудован:
- вводами для силовых кабелей, электрических приборов и сигнализации;
- закладными элементами для крепления оборудования.
4. Комплектность
В комплект поставки входят:
- контейнер, укомплектованный изделиями в соответствии со сборочным чертежом и комплектовочной ведомостью;
- паспорт на контейнер;
- комплектовочная ведомость.
5. Сведения о пожарной безопасности
5.1. Степень огнестойкости контейнера IV согласно требованиям 123-ФЗ от 01.01.2001г., СниП21-01-07, ВРПБ БС-99, ВНТП (РД45.162-2001).
5.2. Материалы, изделия и конструкции, применяемые при изготовлении, имеют российские сертификаты пожарной безопасности.
