Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2 Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение (на условиях "под ключ")» (стр. 1 )



документация О закупке

ТОМ II

Лот /ТПР/3-02.2016

«Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение (на условиях "под ключ")»

г. Казань

2015 г.

Том II

1.  Состав лота

Таблица 1.1 Состав лота

№ п/п	Наименование объекта	Место выполнения работ, оказания услуг	Сроки выполнения работ, оказания услуг
1	10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение	(РФ, Республика Татарстан, Альметьевский район, РДП «Калейкино», НПС «Калейкино». РФ, Самарская область, Клявлинский район, НПС «Елизаветинка».)	15.02.2016- 24.10.2016

2.  Потребность в  разрешительных документах на право осуществления деятельности (сертификаты, свидетельства, лицензии, и т. д.)

2.1 по объекту 10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение.

Свидетельство СРО с допусками на виды работ, которые оказывают влияние на безопасность объектов капитального строительства, включая особо опасные и технически сложные объекты капитального строительства:

1. Геодезические работы, выполняемые на строительных площадках

1.1. Разбивочные работы в процессе строительства*

10. Монтаж металлических конструкций

10.5. Монтаж, усиление и демонтаж технологических конструкций

12. Защита строительных конструкций, трубопроводов и оборудования (кроме магистральных и промысловых трубопроводов)

12.3. Защитное покрытие лакокрасочными материалами*

20. Устройство наружных электрических сетей

20.1. Устройство сетей электроснабжения напряжением до 1 кВ включительно*

20.13. Устройство наружных линий связи, в том числе телефонных, радио и телевидения*

24. Пусконаладочные работы

24.31. Пусконаладочные работы на сооружениях нефтегазового комплекса

33. Работы по организации строительства, реконструкции и капитального ремонта привлекаемым застройщиком или заказчиком на основании договора юридическим лицом или индивидуальным предпринимателем (генеральным подрядчиком)

33.1.14. Объекты нефтегазового комплекса

Электролаборатория

Строительная лаборатория

Лаборатория неразрушающего контроля

Свидетельство Национальной Ассоциации Контроля и Сварки (НАКС) об аттестации сварочных технологий

Группа и технические устройства: СК 1. Металлические строительные конструкции

3. Потребность в основных строительных машинах и механизмах

3.1 по объекту 10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение.

Потребность в основных строительных машинах и механизмах для производства строительных работ определена согласно организационно-технологической схемы производства работ, исходя из объемов работ, темпов строительства, производительности машин и механизмов. Потребность в основных строительных машинах, механизмах, транспортных средствах приведена в таблице 3.1.

Таблица 3.1 Потребность в основных строительных машинах, механизмах и транспортных средствах:

Наименование	Краткая характеристика	Количество машин, шт.
Бортовой автомобиль	грузоподъемность 10 т	2

Предусмотренные перечнем марки машин не являются строго обязательными при производстве работ и могут быть заменены другими с аналогичными техническими характеристиками.

4.  Потребность строительства в кадрах

4.1 по объекту 10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение.

Численность работающих определена в целом по объекту.

Таблица 4.1 – Расчет численности работающих:

аименование показателей	Количество
Всего работающих, чел	14
Работники рабочих профессий, чел	10
Инженерно-технические работники,  чел	2
Служащие 4,5 %	2
младший обслуживающий персонал (МОП) и охрана 2,1 %	2
Общая трудоемкость, чел-час.	5920

Таблица 4.2 – Состав комплексной бригады

специальность	количество, чел.
Электромонтажник 5 разр	2
Электромонтажник 4 разр.	2
Электромонтажник 3 разр	2
Электромонтажник 2 разр	2
Разнорабочий	2
Итого	10

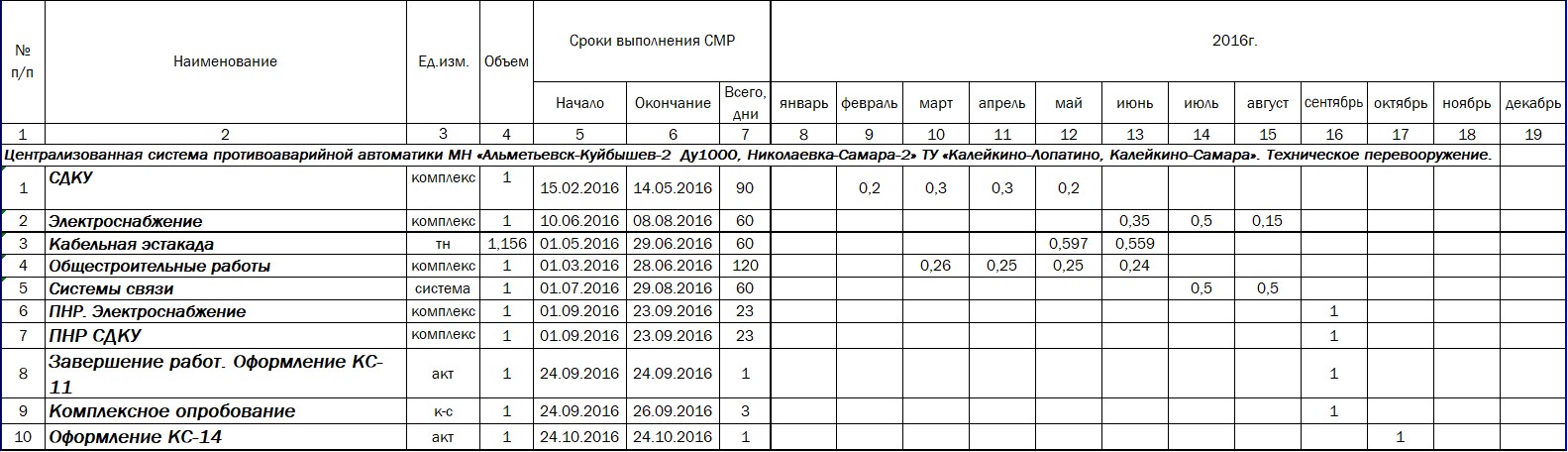

5. Укрупненный график выполнения работ/оказания услуг, в разрезе зданий/сооружений/комплексов

5.1 по объекту 10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение.

6.  Ведомость объемов работ

  6.1 по объекту 10-ТПР-003-00061 Централизованная система противоаварийной автоматики МН «Альметьевск-Куйбышев-2  Ду1000, Николаевка-Самара-2» ТУ «Калейкино-Лопатино, Калейкино-Самара». Техническое перевооружение.

№ п/п	Наименование работ	Ед. изм.	Кол-во	Примечание
1	2	3	4	5
Г.0.0000.16076-СЗМН/ГТП-00.000-СДКУ. ВР
1	Монтаж оборудования в здании
2	РДП «Калейкино»
3	Монтаж оборудования, поставляемого
4	по комплекту Г.0.0000.16076-СЗМН/
5	ГТП-00.000-СДКУ. ЗП
6	Монтаж оборудования в помещении
7	серверной РДП
8	Серверный шкаф ЦСПА	шт.	1	до 150 кг/шт.
9	Монтаж оборудования ЦСПА в
10	серверный шкаф ЦСПА:
11	Сервер ЦСПА (основной)	шт.	1	до 30 кг/шт.
12	Сервер ЦСПА (резервный)	шт.	1	до 30 кг/шт.
13	Процессорный блок АРМ ЦСПА	шт.	1	до 20 кг/шт.
14	(основной)
15	Локальный модуль KVM-удлинителя	шт.	1	до 1 кг/шт.
16	АРМ ЦСПА (основной)
17	Процессорный блок АРМ ЦСПА	шт.	1	до 20 кг/шт.
18	(резервный)
19	Локальный модуль KVM-удлинителя	шт.	1	до 1 кг/шт.
20	АРМ ЦСПА (резервный)
21	KVM-консоль	шт.	1	до 10 кг/шт.
22	Источник бесперебойного питания ЦСПА	шт.	1	до 250 кг/шт.
23	(основной)
24	Источник бесперебойного питания ЦСПА	шт.	1	до 250 кг/шт.
25	(резервный)
26	Блок распределения питания (основной)	шт.	1	до 5 кг/шт.
27	Блок распределения питания (резервный)	шт.	1	до 5 кг/шт.
28	Установка оборудования в помещении
29	сменного инженера РДП на стол
30	сменного инженера
31	Удаленный модуль KVM-удлинителя	шт.	1	до 1 кг/шт.
32	АРМ ЦСПА (основной)
33	Монитор, клавиатура, манипулятор	компл.	1	до 10 кг/компл.
34	«мышь», звуковые колонки АРМ ЦСПА
35	(основной)
36	Установка оборудования в помещении
37	диспетчерской РДП на диспетчерский
38	стол
39	Удаленный модуль KVM-удлинителя	шт.	1	до 1 кг/шт.
40	АРМ ЦСПА (резервный)
41	Монитор, клавиатура, манипулятор	компл.	1	до 10 кг/компл.
42	«мышь», звуковые колонки АРМ ЦСПА
43	(резервный)
44	Монтаж оборудования, поставляемого
45	по комплекту Г.0.0000.16076-СЗМН/
46	ГТП-00.000-СДКУ
47	Монтаж кабелей и проводов
48	Кабель - экранированная «витая пара»	м	135 *	до 44 кг/км
49	FTP cat. 6а, 4 пары:
50	- по кабельному каналу в полу	м	39
51	- в шкафу	м	66
52	- в кабельном коробе на полу	м	3
53	- в кабельном коробе на стене	м	7
54	- за фальшпотолком в кабельном коробе	м	13
55	- в кабельном канале в столе	м	7
56	- подключение кабеля к информационной	шт.	1
57	розетке RJ-45
58	- подключение кабеля к коннектору RJ-45	шт.	22
59	Монтаж кабельных конструкций
60	Кабельный короб ПВХ 40х100 мм	м	23	до 1 кг/м
61	Монтаж изделий
62	Информационная розетка RJ-45	шт.	1	до 1 кг/шт.
63	в настенном кабельном коробе
Г.0.0000.16076-СЗМН/ГТП-00.000-СС. ВР
Монтаж 19” шкафов
Коммутатор L2  тип 1	шт.	4
SFP-модуль до 10 км тип 1	шт.	2
SFP-модуль до 10 км тип 2	шт.	2
Конвертор интерфейсов	шт.	4
Полка консольная универсальная	шт.	2
Дистрибьютор питания: Дистрибьютор питания для автоматической защиты сети 48 В и распределения подачи электроэнергии на оборудование. 2 шины на ток не менее 100А. Высота не более 3U.  Максимальное количество автоматов защиты сети - 24 шт. В комплекте: 6 А – 6 шт.  Хар-ка С. Установка в 19" телекоммуникационный шкаф.	шт.	3
Автоматический выключаА. Хар-ка С. 48 В	шт.	6
Прокладка кабелей и проводов
Итого по разделу:	м	248
Из них в лотках в пространстве фальшпола и фальшпотолка	м	110
Из них по металлоконструкциям	м	100
Из них в шкафу телекоммуникационном	м	38
Кроссировка проводами и соединительными шнурами
Оптический патч-корд длиной 2 м, сдвоенный	шт.	2	до 0,1 кг
оптический коннектор LC - FC, тип полировки коннектора UPC
тип оптических волокон SМF 9/125 (одномодовое градиентное
волокно)
Разделка кабелей и проводов:
Кабель UTP-4 Cat 5е малодымящий для прокладки внутри	концов	20
помещения, с повышенной огнестойкостью (тип оболочки LSZH)
(для изготовления нестандартных патч-кордов)
Кабель ВВГнг(A)-LS 2х4мк (N, PE) - 0,66 ГОСТ 31996-2012	концов	12
Кабель ВВГнг(A)-LS 2х2,5мк (N, PE) - 0,66 ГОСТ 31996-2012	концов	24
ПуГВ 1х6 З-Ж ГОСТ 31947-2012	концов	24
Настройка оборудования
Электрическая проверка и настройка активного оборудования	+Табл. ГЭСНм 10-06-068-10…17
Коммутатор L2  тип 1	шт.	4
SFP-модуль до 10 км тип 1	шт.	2
SFP-модуль до 10 км тип 2	шт.	2
Конвертор интерфейсов	шт.	4
Г.0.0000.16076-СЗМН/ГТП-00.000-ЭС. ВР
1	В графе "Кол-во" указано количество кабельно-
2	проводниковой и трубной продукции без учета норм
3	отходов (по ФЕРм-81-03-08-2001)
4
5	Прокладка кабеля ВБШВнг(А)-LS 5х16ок (PE, N)-0,66	км	0,500
6	ГОСТ 31996-2012
7	по эстакаде	км	0,400
8	по конструкциям в здании	км	0,100
9	сухие разделки	шт	2
10	подключение жил	шт	10
11
12	Прокладка кабеля ВБШВнг(А)-LS 5х6ок (PE, N)-0,66	км	0,150
13	ГОСТ 31996-2012
14	по эстакаде	км	0,050
15	по конструкциям в здании	км	0,100
16	сухие разделки	шт	2
17	подключение жил	шт	10
18
19	Прокладка кабеля ППГнг(А)-HF 3х4ок (PE, N)-0,66	км	0,030
20	ГОСТ 31996-2012
21	в гофрированной ПВХ-трубе	км	0,030
22	сухие разделки	шт	6
23	подключение жил	шт	18
24
25	Прокладка кабеля ППГнг(А)-HF 3х2,5ок (PE, N)-0,66	км	0,060
26	ГОСТ 31996-2012
27	в гофрированной ПВХ-трубе	км	0,060
28	сухие разделки	шт	4
29	подключение жил	шт	12
30
31	Монтаж ПуГВ 1х6(PE) ГОСТ 31947-2012	км	0,010
32
33	Монтаж щита шкафного исполнения, одностороннего	шт	1	ЩАВР
34	обслуживания. Выполнить уплотнение кабелей сальниковыми
35	вводами. Размеры щита не должны превышать
36	2000х1800х630 мм (ВхШхГ). Сейсмичность в районе установки
37	до 6 баллов. С проведением пуско-наладочных работ
38
39	Монтаж щита групповой, навесной, переменного тока, 380В,	шт	1	ЩАВР ЦСПА
40	50Гц, одностороннего обслуживания, с АВР.
41	Степень защиты IP21. Климатическое исполнение УХЛ3.1.
42	С раздельными шинами N и PE, шина РЕ – медная.
43	Ввод кабелей сверху.
44	Выполнить уплотнение кабелей сальниковыми вводами.
45	Размеры не более 1000х650х285 мм (ВхШхГ).
46	Сейсмичность в районе установки до 6 баллов.
47
48	Монтаж ящика главной заземляющей шины, навесного.	шт	1
49	Заземляющая шина медная. Номинальное напряжение 0,4
50	кВ, Iн =340 А, количество присоединений 11.
51	Габаритные размеры: 300х450х120 мм (ВхШхГ). Ввод и
52	вывод проводников снизу.
53
54	Монтаж автоматического выключателя переменного тока,	шт	2
55	однополюсного 380 В, с комбинированным расцепителем
56	с характеристикой "С" Iн. р.=32 А. Степень защиты
57	IP20, климатическое исполнение УХЛ4. Установка на
58	DIN-рейке.
59
60	Монтаж наконечника 6-5-4-М-УХЛ3 ГОСТ 7386-80	шт	4
61
62	Розетка с суппортом, с заземляющим контактом, 10/16А, 230В,	компл	3
63	2К+З, для установки в кабель-канал, с основанием белого
64	цвета, с защитными шторками, в комплекте с изолирующими
65	коробками
66
67	Рамка для монтажа розеток в кабель-канал с с суппортом	шт	1
68	на 6 модулей. Монтаж горизонтально
69
70	Выдвижной блок для монтажа рамок	шт	1
71
72	Монтаж кабель-канала 35х80 длиной 2 метра с крышкой	шт	1
73	в комплекте с:
74	накладка на стык профиля	шт	1
75	накладка на стык крышки	шт	1
76	заглушка, цвет-белый	шт	2
77	скоба для крепления кабеля	шт	3
78
79	Лоток монтажный прямой глухой	шт	20
80	напряжение до 1000 В (проводников), ширина
81	лотка 100 мм, длина 2 м, интенсивность распределенной
82	нагрузки 300 Н/м, климатическое исполнение УТ2
83
84	Крышка для лотка монтажного глухого,  длина 2 м,	шт	20
85	климатического исполнения УХЛ2, размером 100х25 мм
86
87	Разделитель лотковый, длина 2м	шт	20
88
89	Лоток монтажный листовой перфорированный прямой, сталь,	шт	5
90	горячая оцинковка после изготовления, ширина лотка 100 мм,
91	длина 2000 мм, высота борта 65 мм. Климатическое
92	исполнение УХЛ1
93
94	Крышка для прямого листового монтажного лотка, сталь,	шт	5
95	горячая оцинковка после изготовления, ширина крышки 100
96	мм, длина 2000 мм, высота борта 25 мм. Климатическое
97	исполнение УХЛ1
98
99	Кабельная стойка оцинкованная. L= 600 мм.	шт	10
100	Климатическое исполнение УХЛ1
101
102	Полка кабельная оцинкованная, климатическое исполнение	шт	10
103	УХЛ 1, размеры L=445 мм, Н=61 мм
104
105	Монтаж DIN-рейки для установки электроаппаратов в	шт	2
106	шкафах, L=600 мм
107
108	Монтаж трубы гибкой гофрированной со стальной	км	0,05
109	протяжкой из самозатухающего ПВХ - пластиката
110	внешним диаметром 25 мм
111
112	Монтаж профиля зетового, длиной 2 м, число отверстий	км	1
113	66, климатическое исполнение У2, размером 97х60х3.0
114	мм (вхшхтол)
115
116	Монтаж полосы 4х25 ГОСТ 103-2006, оцинкованная	км	0,005
117	Ст3 ГОСТ 535-2005	т	0,004
118
119	Монтаж металлоизделий различного профиля и	кг	5
120	назначения
121
122	Пусконаладочные работы
123
124	Выключатель однополюсный: с электромагнитным,	шт	4	ПУЭ п.1.8.37
125	тепловым или комбинированным расцепителем,
126	номинальный ток, А, до 50А
127
128	Выключатель двухполюсный: с электромагнитным,	шт	4	ПУЭ п.1.8.37
129	тепловым или комбинированным расцепителем
130	с УЗО
131
132	Устройства АВР:	устройство	2	ПУЭ п.1.8.2
133	со схемой восстановления напряжения
134
135	Фазировка электрической линии с сетью	фазировка	6	ПУЭ п.1.8.40
136	напряжением, кВ: до 1
137
138	Измерение сопротивления изоляции мегаомметром:	линия	6	ПУЭ п.1.8.40
139	кабельных и других линий напряжением до 1 кВ,
140	предназначенных для передачи электроэнергии
141	к распределительным устройствам, щитам, шкафам,
142	коммутационным аппаратам и электропотребителям
143
144	Заземление
145
146	Замер полного сопротивления цепи «фаза-нуль»	токопри- емник	6	ПУЭ п.1.8.39
Г.0.0000.16076-СЗМН/ГТП-00.000-АС. ВР
Канал КЛ1
1	Приварка полосы 4х20х130 к листу	кг	0,32
2	Перекрытие канала (лист ромб В-4,0)	М2	3,35
3	Бетон В15  F150  W6	М3	0.025
4	Канал КЛ2
5	Приварка полосы 4х20х130	кг	0,24
6	Перекрытие канала (лист ромб В-4,0)	М2	40.2
7	Бетон В15  F150  W6	М3	0.05
8	Демонтаж существующего напольного покрытия
9	Разборка линолеума	м2	1,6
10	Разборка бетонных полов	М3	0,15
11	Восстановление напольного покрытия
12	Устройство покрытия из линолеума насухо	м2	1,6
Г.0.0000.16076-СЗМН/ГТП-00.205-АС. ВР
1	Конструкции кабельной эстакады
2	Шнековое бурение  скважин Ш 600 мм глубиной 2,0 м,  бурильно-крановой машиной,  грунт 3 группы	м	6,00
3	Монтаж стоек из труб 219х6 в скважины	кг	506,34
4	Закрепление стоек бетоном, В15 F100 W6	м3	1,71
5	Монтаж металлических кабельных балок по стойкам на сварке	кг	251,40
6	Монтаж металлических каркасов КР-1 (траверсы) по кабельным балкам	кг	251,40
7	Узлы опирания балок	кг	34,100
8	Покрытие кабельной эстакады профлистом из окрашеного (в заводских условиях) алюминированного профлиста Н57-750-0,7 АД МЛ-1202	м2	20,00
9	Монтаж прогонов из уголка 50х5	кг	113,10
	То же,  конькового профиля из оцинкованного листа 0,8мм (окрашенного по аналогу)	м2	7,50
10	Подготовка под антикоррозийную защиту-обезжиривание, очистка от окислов, обеспыливание, осушка (при необходимости)	м2	27,27
11	Грунтовка эпоксидная металлоконструкций за 1 раз	м2	27,27
12	Окраска эпоксидная металлоконструкий  за 2 раза	м2	27,27

7. Ведомость потребности в строительных конструкциях, изделиях, материалах и оборудовании
