Инструкция по эксплуатации

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УСТАНОВКА ИЗДЕЛИЯ

Монтаж изделия должна проводить организация, имеющая на это лицензию!

1. Подготовить ровную горизонтальную поверхность под установку.

2. Пробурить  2 ямы диаметром 450 мм на глубину 1500 мм, выдержав межосевые расстояния 1480 мм (см. приложение к паспорту).  Дно каждой ямы засыпать щебнем слоем  200 мм.

3. Установить изделие в ямы, залить бетоном до уровня площадки, дать затвердеть.

4. Под установку арматуры вырыть траншеи между ямами размером 1250х500х50 мм.

5. Заармировать и залить бетоном до уровня площадки, дать затвердеть.

6. Концы шпилек  арматуры совместить с отверстиями во фланцах. Выровнять установки с помощью гаек М16 .

7. С помощью крана установить  опору  баскетбольной стойки (см. рис.1) до совмещения фланцев на опоре и на арматуре.

Аналогично выполнить установку второй стойки

Согласно рис.1 «Комплектация»:

8. Закрепить положение стоек между собой через стяжки  при помощи болтов М12 и гаек.

9. Прикрепить щит к стойке: надеть щит на болты в соответствующие отверстия во фланцах стойки, зафиксировать положение гайками М12.

10. Верхнюю часть щита закрепить при помощи укосин. Завести укосину между проушинами на щите и через соответствующее отверстие зафиксировать на болты М16.

11. При необходимости надеть на щит протектор.

12. К баскетбольному щиту прикрепить кольцо амортизационное через отверстия во фланце кольца  и соответствующие отверстия во фланце щита  на болты М12мм.

ПРАВИЛА ТРАНСПОРТИРОВКИ

Изделие должно транспортироваться грузовым транспортом с соблюдением правил для конкретного вида транспорта.

ПРАВИЛА ЭКСПЛУАТАЦИИ

1. Используйте изделие  по назначению.

2. Проводить тех. обслуживание изделия - не реже одного раза в неделю.

3. Использовать для тренировки и игр в баскетбол только под руководством опытного инструктора или тренера.

4. Проводить визуальный осмотр изделия и проверять крепежные соединения -  ежедневно.

       ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий эксплуатации и хранения и при наличии паспорта на изделие.

Гарантийный срок эксплуатации – 12 месяцев со дня получения изделия потребителем. Гарантийный ремонт осуществляется только при наличии паспорта.

СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

В случае обнаружения дефектов и неисправностей потребитель имеет право предъявить рекламацию в течение 30 дней с момента получения изделия, а Изготовитель обязуется удовлетворить требования по рекламации в течение 30 дней с момента её получения. Гарантийный ремонт осуществляется при наличии паспорта.

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата  ________________________         Выдал  __________________

Дата  ________________________         Подпись покупателя  _______________

ООО  «Пумори – Спорт»

Стойка баскетбольная на двух опорах

Паспорт – описание

Б5.000ПС

Россия, 620142, 5А

Тел.: (343) -251-06-91;

E-mail:*****@***ru

www. pumorisport. ru

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ВВЕДЕНИЕ

Техническое описание предназначено для изучения конструкции и содержит технические данные и сведения об устройстве изделия, необходимые для обеспечения его правильной эксплуатации.

НАЗНАЧЕНИЕ

Баскетбольная стойка стационарная на двух опорах  является основным спортивным оборудованием, необходимым для игры в баскетбол. Рекомендуется для использования на открытых игровых площадках.

КОМПЛЕКТНОСТЬ

1. Укосина                                - 2

2. Опора                                 - 1

3. Опора (зеркальная)                - 1

4. Стяжка                                - 2

5. Арматура                                - 1

Крепеж:

9. Болт 12х25                        - 4

10. Болт 12х60                        - 2

Болт 12х120                                - 8

11. Гайка М12                        - 14

12. Гайка М16                        - 18

13. Шайба М12                        - 14

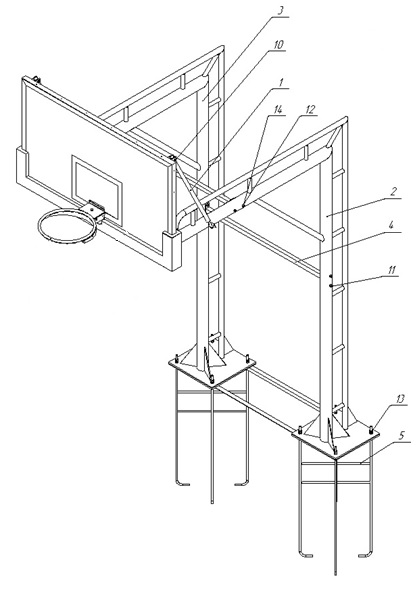

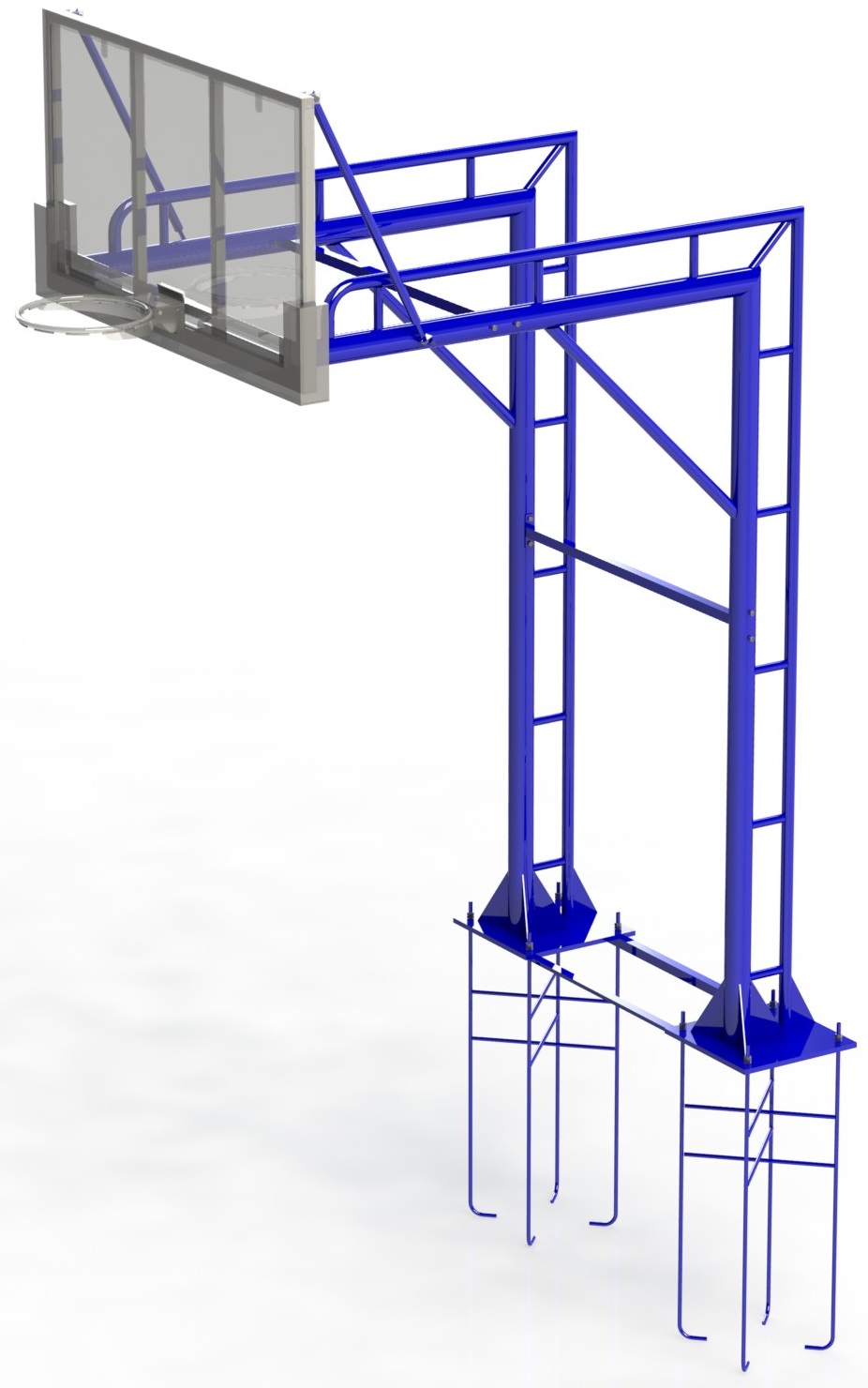

Рисунок 1 – Комплектность

ЩИТ, КОЛЬЦО И ЗАЩИТА В КОМПЛЕКТ НЕ ВХОДЯТ. Поставляются за отдельную плату в соответствии с пожеланиями заказчика.

Перечень дополнительного оборудования:

Щит баскетбольный:        -  Б7.1 щит оргстекло 1800х1200;

                               -  Б7.2 щит оргстекло 1800х1050;

                               -  Б7.3 щит оргстекло 1200х900.

Кольцо баскетбольное:        -  Б8 амортизационное кольцо;

                               -  Б9.5 кольцо баскетбольное.

Б14.1 / Б14.2 Протектор баскетбольного  щита;

Б5.002 Защита на стойки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные размеры (не более):

Вынос кольца на площадку, мм                                                                2380

Ширина, мм                                                                                        1600

Высота, мм                                                                                        3050

Инерционная устойчивость, кг                                                                        105

Масса, кг                                                                                                290

УСТРОЙСТВО ИЗДЕЛИЯ

Баскетбольная  стойка стационарная на двух опорах представляет собой  сборную конструкцию, состоящую из двух опор, двух стяжек, соединяющих стойки между собой, а также двух укосин, служащих для крепления щита к стойке. Используется полимерно-порошковое покрытие. Арматура покрытием не покрывается и не грунтуется.

Установка стойки на месте осуществляется на ранее залитую арматуру. Смотрите в разделе  «монтаж изделия».

Используемый сортамент: труба Ш 102х4, Ш 48х3,5, Ш33,5х3,2, труба профильная 40х40х3

Покрытие: НЦ, цвет по согласованию

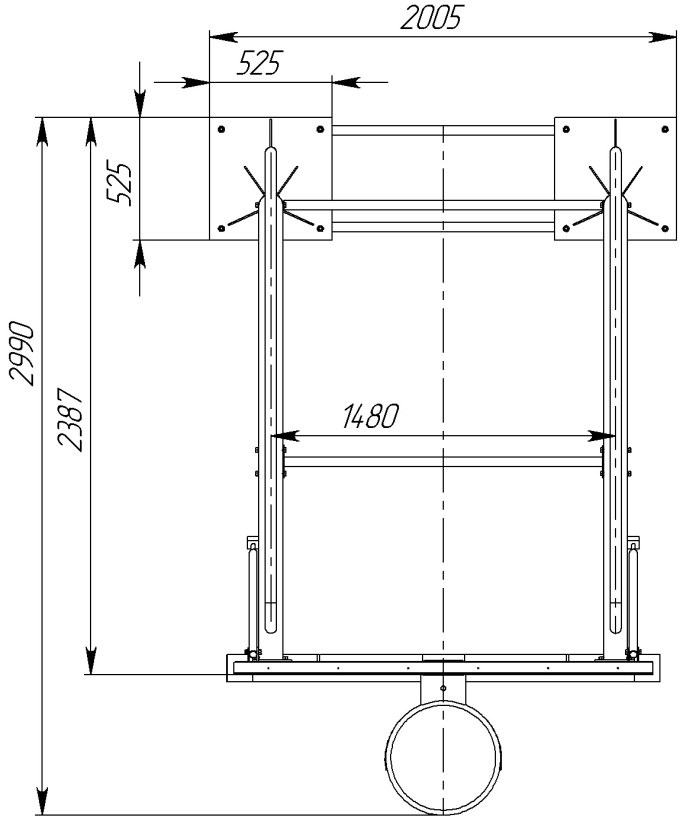

Рисунок 2 – Монтажная схема

Изготовитель оставляет за собой право на изменения конструкции, не ухудшающие эксплуатационные характеристики изделия.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Код изделия: Б5

соответствует техническим требованиям конструкторской документации и признано годным для эксплуатации.

Приемку произвел ________________________                Дата выпуска 08.06.2015г.

  (роспись)

Приемку произвел ________________________                 Дата выпуска _________

(роспись кладовщика ПС)
