ВОДОПОДГОТОВКА ДЛЯ  КОТЛОВ

Для безаварийной и долговечной работы котельного оборудования и систем теплоснабжения необходима  подготовка подпиточной воды. Особенно большое  значение водоподготовка имеет в открытых системах, где расход подпиточной воды велик, поскольку он обеспечивает также горячее водоснабжение.

Яркий  пример – проектирование современных коттеджей, где для отопления и горячего водоснабжения часто используется  индивидуальная теплогенераторная установка (котел), нагревающая холодную питьевую воду.

К качеству хозяйственно-питье­вой воды  в таком случае, помимо безопасности для здоровья людей, добавляются требования,  обеспечивающие сохранность и долговечность самого котла, современной бы­товой техники, санитарных прибо­ров и труб.

Нередки случаи, когда в целях экономии капиталовложений при проектировании и  монтаже котлов пренебрегают требовани­ями завода-изготовителя к качеству котловой и подпиточной воды, или выполняют их в неполном объеме. Лишь когда происходят неполадки в процессе эксплуатации котлов и  требуется его ремонт, стано­вится понятным,  что отсутствие  водоподготовки  или  "дешевая" водоподготовка были ошибкой.

И еще более важна правильная подготовка воды для парогенераторов. Схема подготовки в этом случае обязательно включает не только фильтр от частиц и умягчитель, но и дозирующие станции для коррекции рН и связывания кислорода, а также термический дегазатор (см. схему здесь же).

Если исходная вода содержит излишнее количество солей, необходим обратный осмос. А уж если требуется обратный осмос, то необходима тщательная предподготовка, особенно для вод из открытых водоемов и рек, где велико содержание коллоидных веществ, забивающих мембраны обратного осмоса. Коллоидный индекс не должен превышать 3. В этих случаях приходится ставить осадочные фильтры, например, MSF и AKF.

Таким образом, при проектировании установки водоподготовки для котлов необходимо учиты­вать качество исходной воды, для чего нужно тесное сотрудничество торгового менеджера  с эксперт-менеджером, или в его отсутствие с компанией BWT (или BWT-сервис, Москва).

КАЧЕСТВО ВОДЫ

Железо и марганец.

Содержащиеся в воде ионы же­леза и марганца при окислении приводят к образованию шлама.

Общая жесткость воды

Ионы щелочноземельных ме­таллов (кальция, магния), образую­щие жесткость, при нагревании во­ды вызывают образование известковых отложений на теплопередающих по­верхностях,  снижающих тепловую мощность установки.

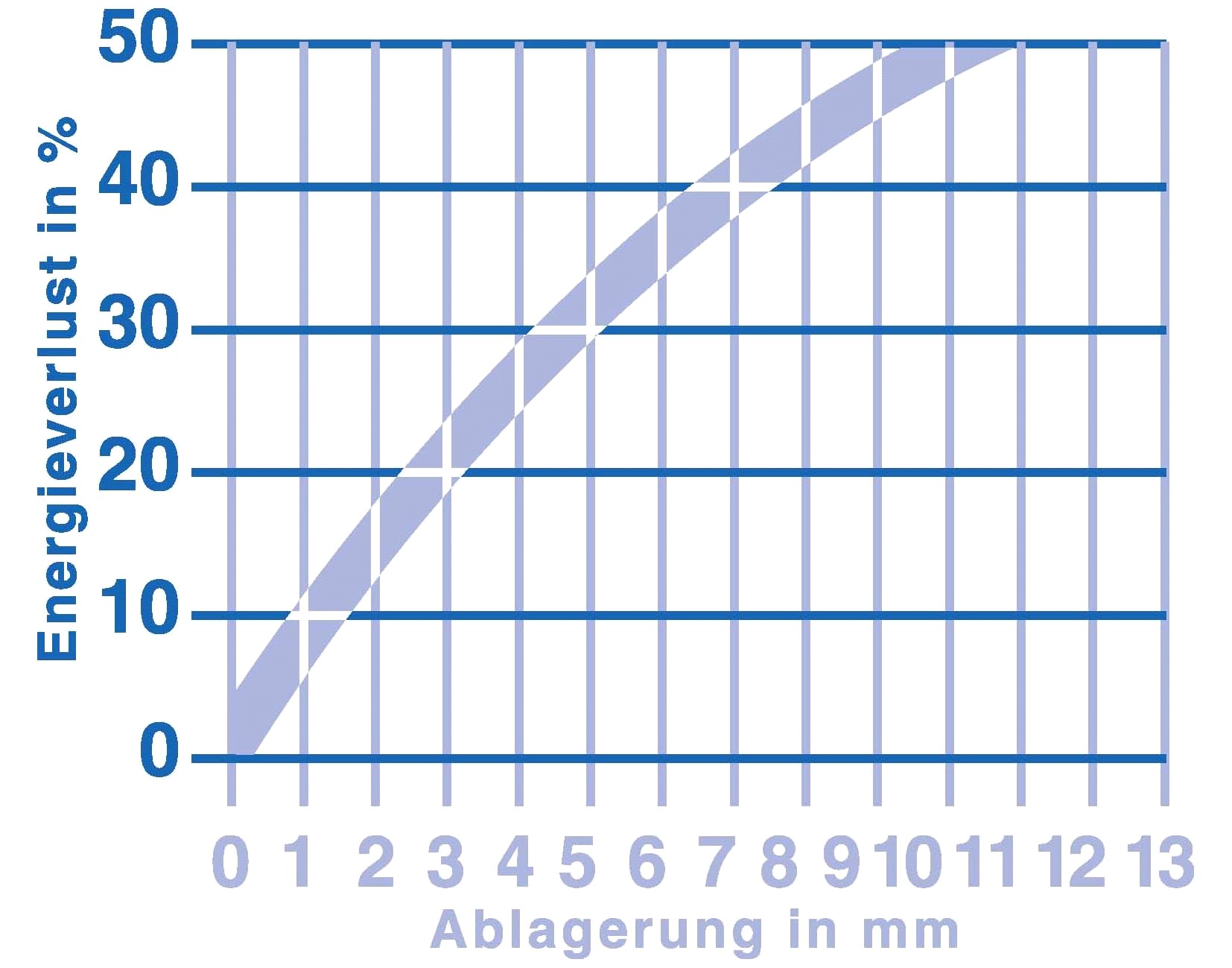

ПОТЕРИ ЭНЕРГИИ ИЗ-ЗА ОТЛОЖЕНИЙ ИЗВЕСТИ

Всего 1 мм отложений, приводит к перерасходу энергии на 10% ! Допускаемый слой отложений, при котором не происходит значительного снижения тепло­вой мощности установки — 0,05 мм.

КАК ПРОЕКТИРОВАТЬ ТЕПЛОГЕНЕРАТОРНУЮ УСТАНОВКУ

Достаточно провести не­сложный расчет максимально допу­стимого объема воды с исходной жесткостью, который можно залить в систему. Для расчета необходимо знать мощность котлов и общую жесткость исходной воды:

Vмакс = (Qкотла/Жобщ) Х 0,175

где: Vмакс — предельно допустимый объем воды с

  исходной жесткос­тью, мЗ;

  Qкотла — тепловая мощность котла, квт;

  Жобщ — общая жесткость ис­х. воды,  оdН

  (градусы нем. жесткости, 1 мг-экв/л =2,8 оdН);

  0,175 — поправочный коэффициент.

Если суммарный объем воды в системе и объем подпиточной воды (равный трехкратному объему воды в системе отопления) не превышают Vмакс, то снижения общей жесткос­ти воды (умягчения) не требуется. В случае, если достигнут предельно допустимый объем воды Vмакс, сле­дует обеспечить подпитку системы только обессоленной или умягчен­ной водой, или же поверхность котла придется периодически полностью очищать от известковых отложений.

Кислород, рН, электропроводность.

В системах теплоснабже­ния при несоблюдении тре­бований к качеству воды процесс коррозии металлов неизбежен: причиной этому являются сама водная сре­да, наличие в воде газов (кислород, углекислый газ или углекислота) и солей (электропровод­ность).

Например, если исходить из того, что вода при насыщении атмосферным воз­духом имеет растворимость около 10 г кислорода/м3, можно подсчи­тать, что 1 м3 воды может окислить приблизительно 35 г железа!

В результате коррозии поверхнос­ти трубопроводов и оборудования постепенно разрушаются. Скорость коррозии в значительной степени за­висит от концентрации кислорода в воде, уровня рН и солей.

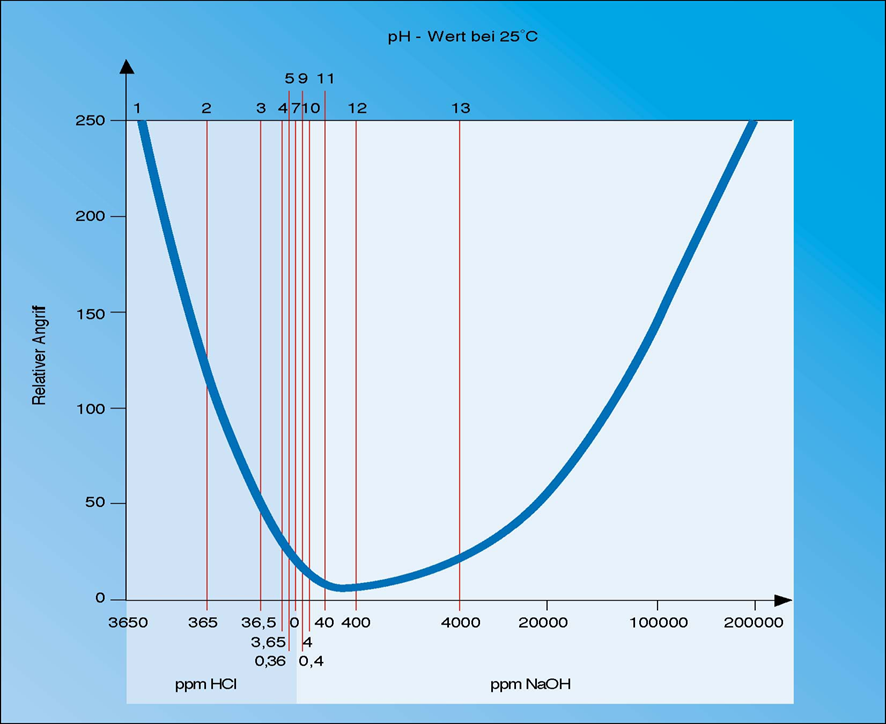

  СКОРОСТЬ КОРРОЗИИ

  В ЗАВИСИМОСТИ ОТ рН
