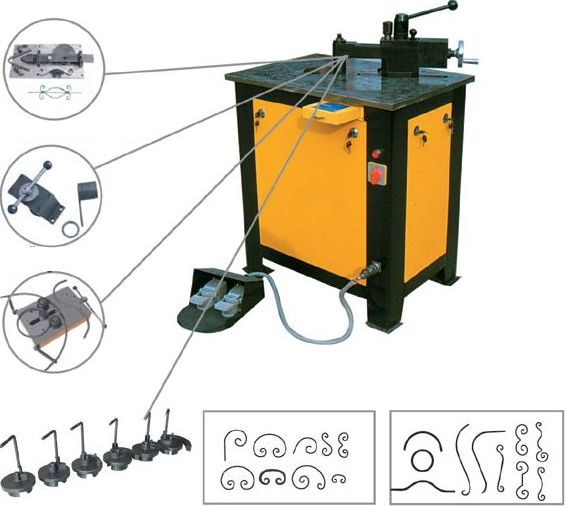

Станок с ЧПУ предназначен для изготовления волют (завитков) C, S, P – образной формы, а также гибки и вальцовки заготовок. Станок для вальцовки, гибки, изготовления спиралей, изготовления колец. Также вальцует квадрат, полосу, профильную трубу с заданным радиусом, изгибание под определенным углом, изготавливать кольца, делать выпуклость. Комплектуется шестью насадками для изготовления завитков (для волют, С), насадкой для вальцовки (для производства арок, колец из профильной трубы, квадрата), насадкой для гибки по углом и формирования выпуклости, насадкой для производства колец.
Технические характеристики
Рабочее напряжение: трехфазное 380 В / 50 Гц
Мощность, кВт: 2,2
Частота вращения приводного вала, об/мин: 10
Вес, кг: 400
Габариты ДхШхВ: 850 мм*560 мм*1300 мм
Обороты, об/мин: 1420
Используемые материалы
Максимальный размер круга: Круг д.16 мм
Максимальный размер квадрата: Квадрат 16х16 мм
Максимальный размер полосы: Полоса 50х8 мм
Квадрат, сечением: ГОСТ 2591-88 . Прокат стальной горячекатанный квадратный.
Вальцовка (арки): до 16*16mm
Гибка под углом: до 16*16mm
Изготовление волют: до 16*16mm
Изготовление колец: до 12*12mm
Круг, диаметр: ГОСТ 2590-88 . Прокат стальной горячекатанный круглый.
Изготовление колец: до 12mm
Вальцовка (арки): до 16mm
Гибка под углом: до 16mm
Изготовление волют: до 16mm
Полоса: стальная горячекатаная
Вальцовка (арки): до 8*50mm
Гибка под углом: до 8*40mm
Изготовление волют: до 8*50mm
Выполняет операции – Вальцовка, Гибка под углом, Спиральное скручивание, Гибка по заданному контуру, Изготовление колец
Комплект поставки
Станок многооперационный с процессором: 1 шт
Насадка для изготовления волют (завитков) C, S, P – образной формы: 6 шт
насадка для вальцовки с переходной шестерней: 1 шт
насадка для гибки: 1 шт
насадка для изготовления колец: 1 шт
|
