Инструкция по работе с Тарифным калькулятором

Инструкция по работе с Тарифным калькулятором

В тарифном калькуляторе следующие функции:

Параметры расчета; Ценовая категория; Период расчета; Уровень напряжения; Регион; Тип присоединения; Диапазон максимальной мощности; Шаг второй Объем потребления; Объем потребления; Способ расчета; Профиль почасового потребления; Ввод капчи; Шаг третий. Результат расчета; Интерактивные подсказки.

Нам важно Ваше мнение о нашем тарифном калькуляторе

Ваши замечания, вопросы и предложения просим направлять по адресу электронной почты или непосредственно Вашему куратору.

Шаг первый: «Параметры расчета».

Шаг первый «Параметры расчета» сервиса «Тарифный калькулятор» представлен на Рис. 1.:

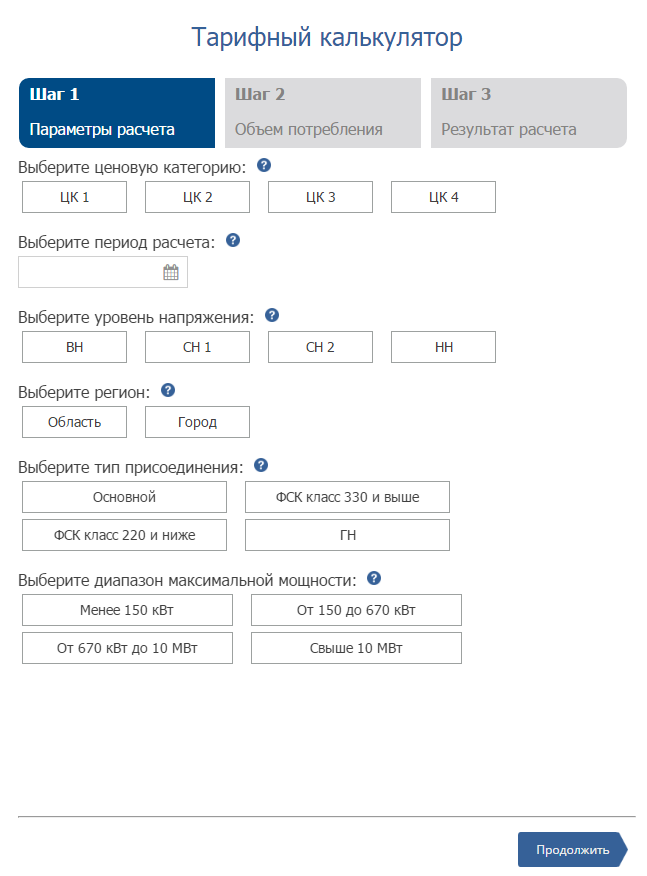

Рис. 1. Шаг первый. Параметры расчета.

Для моделирования расчета стоимости электроэнергии и мощности все поля обязательны для заполнения.

Ценовая категория

Для работы с Тарифным калькулятором необходимо выбрать одну из четырех ценовых категорий.

От ценовой категории зависит конечная цена электроэнергии и мощности. При выборе ценовых категорий существуют некоторые ограничения:

потребителям с максимальной мощностью энергопринимающих устройств более 670 кВт запрещено выбирать первую и вторую ценовые категории.

Расчет не производится для 5 и 6 ЦК в связи с невозможностью заложить в алгоритм типового расчета данные о планировании объемов потребления.

Период расчета

Для работы с Тарифным калькулятором необходимо указать период проведения расчета.

Период расчета задается в виде месяца и года (см. Рис. 2):

Рис. 2. Период расчета.

При выборе периода расчета есть ограничения: расчет с помощью сервиса «Тарифный калькулятор» можно проводить, начиная с периода январь 2014 г, и последним доступным периодом: <Текущий месяц -1>. При некорректно выбранном периоде сервис обозначит его в красной рамке поля «Выберите период расчета»: (см. Рис. 3)

Рис. 3. Некорректно выбранный период расчета обозначается в красной рамке.

Уровень напряжения

В сервисе Тарифный калькулятор доступно для выбора 4 уровня напряжения:

ВН - напряжение 110 кВ и выше; СН1 - напряжение 35 кВ; СН2 - диапазон напряжения от 6 до 10 кВ; НН - диапазон напряжения от 220 В до 1 кВ.

Регион

Для определения составляющих цены необходимо выбрать регион точки поставки:

Город – г. Москва; Область – Московская область.

Тип присоединения

Необходимо указать тип присоединения:

Основной; ГН; ФСК класс 330 и выше; ФСК класс 220 и выше.

Диапазон максимальной мощности

Необходимо выбрать диапазон, который соответствует максимальной мощности (наибольшей величине мощности, определенной к одномоментному использованию энергопринимающими устройствами (объектами электросетевого хозяйства)) в соответствии с документами о технологическом присоединении:

Менее 150 кВт; От 150 кВт до 670 кВт; От 670 кВт до 10 МВт; Свыше 10 МВт.

Шаг второй: «Объем потребления». Объем потребления

На втором шаге необходимо указать объем потребленной электроэнергии в кВт*ч и мощности в кВт.

В зависимости от ценовой категории, указанной на шаге 1 окно ввода объема электроэнергии может изменяться (см. Рис. 4, Рис. 5, Рис. 6, Рис. 7, Рис. 8):

Рис. 4. Объем ввода электроэнергии для ЦК1.

Рис. 5. Объем ввода электроэнергии для ЦК2. 2хтарифное потребление.

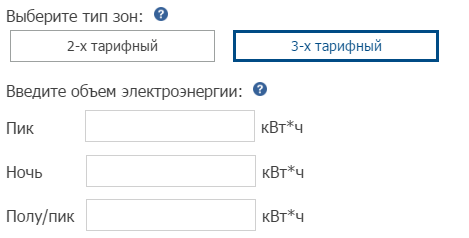

Рис. 6. Объем ввода электроэнергии для ЦК2.3хтарифное потребление.

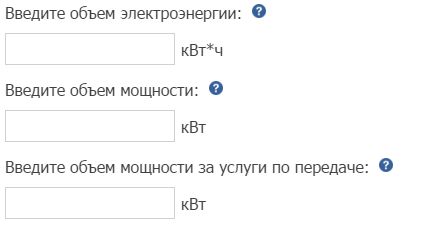

Рис. 7. Объем ввода электроэнергии для ЦК3.

Рис. 8. Объем ввода электроэнергии для ЦК4.

Все поля для ввода обязательны. При незаполненном поле сервис «Тарифный калькулятор» выделяет его в красной рамке с сообщением о необходимости заполнить поле (см. Рис. 9):

Рис. 9. Сообщение о необходимости заполнить поле.

Способ расчета

Для расчета по 3и 4 ценовым категориям необходимо выбрать способ расчета (см. Рис. 10):

равномерное распределение – расчет проводится при допущении, что предприятие работает каждый день круглосуточно; средний профиль потребления – расчет проводится по усредненному профилю потребления в данном регионе; заданный профиль потребления – примерный профиль потребления можно задать вручную.

Рис. 10. Выбор способа расчета.

Профиль почасового потребления

Если выбрать расчет по заданному вручную профилю потребления, то сервис «Тарифный калькулятор» покажет дополнительный параметр «Профиль ПП» (см. Рис. 11):

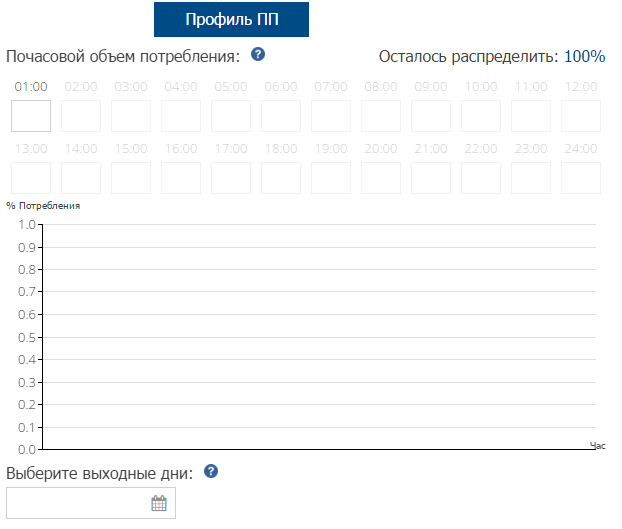

Рис. 11. Профиль почасового потребления.

На вкладке «Профиль ПП» сервис позволяет:

Ввести средний профиль потребления предприятия за 1 день; Указать выходные (не рабочие дни).

Профиль потребления предприятия необходимо вводить в процентах за один день. Сумма потребления в один день должна равняться 100 %. При вводе данных система будет рисовать график потребления (см. Рис. 12):

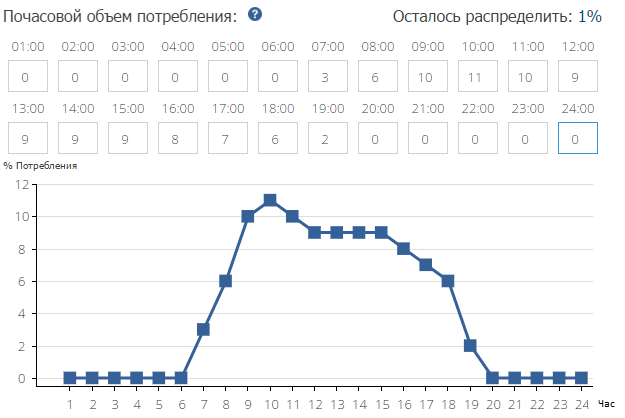

Рис. 12. Динамическое отображение профиля почасового потребления.

Календарь выбора выходных позволяет указать не рабочие дни. В расчетах будет считаться. Что в не рабочий день потребление равно 0 (см. Рис. 13):

Рис. 13. Календарь для выбора выходных (не рабочих) дней.

Если не указать выходные дни сервис «Тарифный калькулятор» посчитает все дни рабочими.

Ввод «капчи».

Для защиты от автоматического спама и для проверки, что сервисом пользуется человек, необходимо пройти «капчу» (см. Рис. 14):

Рис. 14. Google «капча».

Подробнее см. документ «Как пройти «капчу»».

Шаг третий. Результат расчета

На третьем шаге сервис «Тарифный калькулятор» отобразит результат расчета (см. Рис. 15):

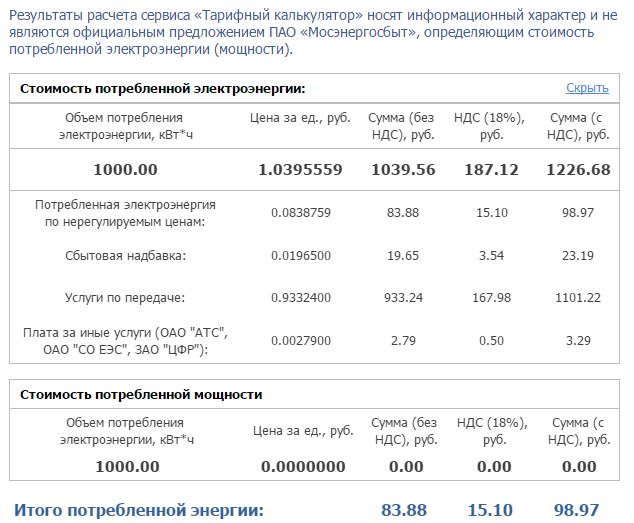

Рис. 15. Результат расчета.

Результат расчета можно будет сохранить в виде файла формат: Microsoft Word, Microsoft Excel, Adobe Reader.

Интерактивные подсказки

В сервисе «Тарифный калькулятор» реализованы интерактивные подсказки в виде иконок При нажатии на иконку откроется окно с текстом подсказки (см. Рис. 16):

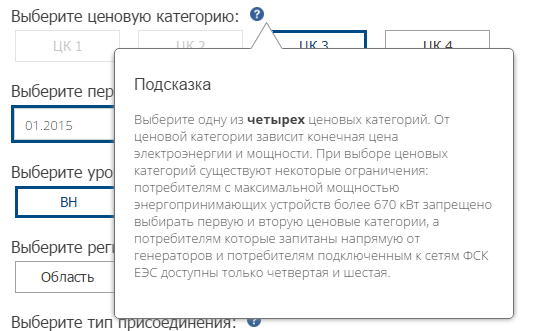

Рис. 16. Текст интерактивной подсказки.
