СТЕРЖНЕВОЙ КАРБОНОВЫЙ ГРЕЮЩИЙ МАТ

Инструкция по монтажу

Описание изделия:

Стержневой карбоновый мат - это революционная разработка в области систем обогрева. Материалом, из которого изготовлены стержни мата является углеродная паста (карбон). Стержни соединены между собой параллельно, что практически сводит к нулю вероятность выхода из строя теплого пола при механическом повреждении. Благодаря

очень высокому коэффициенту теплоотдачи карбона, стержневой карбоновый мат возможно применять в качестве

как основного, так и дополнительного отопления в помещениях различной конфигурации. Благодаря свойствам саморегуляции карбоновый мат на 40-60% экономичнее кабельных аналогов. Стержневой карбоновый мат изготовлен

из самых современных материалов, стойких к агрессивным средам, чем обусловлен длительный срок службы (более 50-ти лет).

Технические характеристики изделия:

Маркировка: GT / RHE

Рабочее напряжение сети: 220-240 В.

Нагревательный элемент: стержни, наполненные углеродной пастой.

Максимальная толщина мата: 0,8 см.

Максимальная t стержня в стяжке/ плиточном клее: 60 °c.

Ширина полосы: 83 см.

Минимальная длина полосы: 10 см.

Максимальная длина полосы: 20 м.

Мощность: 116-130 Вт/м. п.

Среднее потребление электроэнергии при температуре стержня 60 градусов : 22-45 Вт./ч./м. п.

Страна производитель: Южная Корея.

Технические преимущества:

- Не боится «запирания» мебелью и последующего перегрева по причине наличия эффекта саморегуляции (снижение потребляемой мощности до 1,5 раза при увеличении температуры стержней.)

- Повышенная надежность при эксплуатации: из-за параллельного соединения греющих элементов.

- Может быть смонтирован в плиточный клей, без монтажа в стяжку.

- Возможность расположения греющих элементов под мебель и низко стоящие предметы.

- Использование под любое напольное покрытие, включая керамическую плитку, ламинат, ковролин и линолеум.

- Инфракрасное «живое» тепло.

- Лечебная ионизация воздуха.

- Антиаллергенный эффект.

- Не сушит воздух, сохраняет неизменной влажность в помещении.

- Прост в монтаже.

- Экономичнее кабельных аналогов до 2,5 раз.

Область применения:

Конструктивные особенности карбонового мата позволяет использовать его как условно-универсальную систему обогрева с очень широким спектром применения, таким как:

- Создание системы теплый пол для комфортного подогрева кафельной плитки или керамогранита.

- Создание основной системы отопления в помещениях с достаточной степенью утепленности.

- Утепление проблемных зон с высокими теплопотерями любой конфигурации (стены, пол, потолок)

Подготовка к монтажу:

ВАЖНО:

- Монтаж должен производиться при отключенном напряжении в сети помещения.

- Применение теплоотражающего материала на основе алюминиевой фольги не допускается.

Необходимые материалы и комплектующие:

- Карбоновый мат.

- Теплоотражающий материал.

- Терморегулятор (ы).

- Провод питания.

- Датчик температуры пола

с гофрированной трубкой.

- Пассатижи.

- Клещи обжимные.

- Инструмент для снятия изоляции.

- Ножницы.

- Нож.

- Технический фен.

- Скотч.

Последовательность и этапы монтажа:

1. Определите место терморегулятора на стене.

2. Определите расположение полос греющего мата

на поверхности пола.

3. Подготовьте поверхность к укладке, очистив от

строительного мусора и пыли.

4. Уложите теплоотражающую подложку, на площади,

где будут расположены полосы мата.

5. Прикрепите листы теплоотражающего материала к

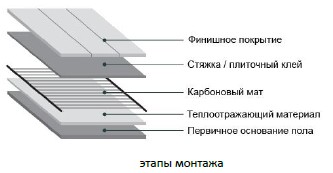

первичному полу клеем, строительным степлером или скотчем. этапы монтажа

6. Уложите полосы карбонового мата на

теплоотражающий материал, разделяя

как показано на рисунке. В случае

расположения полос параллельно друг

от друга достаточно разделить их только

в одном месте и развернуть полосу на

180 градусов.

7. Зафиксируйте полосы карбонового

мата скотчем на теплоотражающем

материале и между собой, чтобы исключить

возможность сдвига при монтаже

финишного покрытия. Прорежьте отверстия

в теплоотражающем материале,

в шахматном порядке, для контакта

с первичным основанием пола.

8. При помощи гильз соедините провод

питания и подготовленные полосы мата

последовательно, как показано на схеме

подключения. По возможности места

соединения мата можно спаять.

9. Оденьте термоусадочную трубку из

соединительного комплекта на место

соединения и нагрейте техническим

феном. Убедиться в достаточной

усадке трубки можно по выступившему

клеевому составу в месте прилегания трубки и кабеля.

ВАЖНО:

- Допускается применение питающего кабеля только в двойной изоляции и рассчитанного на монтаж в бетонные растворы.

- Максимальная длина одной полосы карбонового мата или нескольких последовательно соединенных между собой полос не должна превышать 20 погонных метров.

10. Оденьте на место отреза последней полосы термоусаживаемые трубки из концевого комплекта. Нагрейте техническим феном до полной усадки. Обожмите конец трубки пассатижами для герметизации места среза.

11. Подключите провода питания к

терморегулятору в соответствии со схемой

подключения терморегулятора.

12. Поместите датчик температуры

терморегулятора в гофрированную трубку

как показано на рисунке. Конец трубки

необходимо закрыть изолентой, либо

запаять техническим феном, для исключения

попадания клеевого раствора.

13. Установите датчик температуры с

гофрированной трубкой между греющих

стержней мата. При установке теплого

пола в тонкую стяжку или плиточный

клей можно «утопить» гофрированную

трубку в предварительно сделанное

углубление в основании пола.

СИСТЕМА ГОТОВА К СТАРОТОВОМУ

ЗАПУСКУ И МОНТАЖУ ФИНИШНОГО ПОКРЫТИЯ

ВАЖНО:

- Проверка работоспособности системы должна проводиться непосредственно перед монтажом финишного покрытия или заливкой стяжки, и не более 10 минут с момента включения.

- Первое включение системы возможно только после полного высыхания плиточного клея или стяжки, не ранние 30 дней после монтажа финишного покрытия.

- Толщина стяжки или плиточного клея должна быть не менее 1 см, нагревательные стержни должны находиться в растворе.

- Не допускается наличие пустот бетонного раствора в месте расположения нагревательных стержней мата.

- Не допускается контакт карбоновых стержней с металлическими фрагментами/ арматурой.

Руководство и рекомендации по эксплуатации:

- Использование данной системы допустимо только совместно с терморегулятором, подобранным специалистами.

- В холодное время года, при отсутствии людей в помещении, не рекомендуется выключать систему полностью, в случае использования в качестве основного отопления, либо в помещении со слабой степенью утепленности. Достаточно перевести регулятор температуры на минимальное значение, для поддержание положительного температурного режима. Это позволит сократить время прогрева помещения и существенно снизит эксплуатационные расходы на отопление.

- Применяйте систему теплого пола и терморегуляторы только в соответствии с рекомендациями производителя.

- Используйте только совместимые терморегуляторы

- Применяйте теплоотражающий материал, это позволит уменьшить теплопотери и существенно снизить эксплуатационные расходы.

- В случае затопления или другого прямого контакта с водой, необходимо выключить теплый пол и просушить поверхность.

Запрещается:

- Монтировать в поверхность пола, где установлена система обогрева, винты, гвозди и т. п.

- Закрывать обогреваемую поверхность металлическими листами.

Уважаемый покупатель! Выбор нашей продукции - это правильный выбор. Спасибо что выбрали нас.

Продавец гарантирует выполнение обязательств по удовлетворению требований покупателей, установленных законодательством РФ. Продавец обязан выдать покупателю гарантийный талон, с указанием даты и места продажи, названия фирмы, штампом организации и подписью уполномоченного лица.

Условия гарантии:

Гарантийный срок исчисляется с момента продажи, дата которой указывается в гарантийном талоне.

Гарантия действительна при соблюдении следующих условий:

- Продукция использовалась в целях, соответствующих ее прямому назначению.

- Продукция монтировалась только с использованием комплектующих, рекомендованных продавцом.

- Продукция монтировалась только с полным соблюдением правил монтажа и рекомендаций. Гарантия не распространяется в случае:

- Отсутствия, либо неправильно заполненного гарантийного талона.

- Система повреждена в результате действия обстоятельств непреодолимой силы или третьих лиц.

- Монтаж произведен с нарушением правил монтажа

- Система повреждена в следствие нарушения правил эксплуатации.

- Система повреждена в результате деформаций, образовавшихся, вследствие естественной усадки здания и погрешностей, допущенных при строительстве.

- В случае отсутствия подписи покупателя в гарантийном талоне.

Гарантийный срок на стрежневой карбоновый мат составляет 20 лет.

Гарантийный талон:

Номер заказа покупателя:_______________

Марка теплого пола ____________

Количество____________________ м. п.

Мощность ________________ Вт / кв. м.

Продавец ____________________________

(наименование организации)

Адрес продавца______________________________

Телефон продавца____________________________

Дата продажи________________________________

Подпись представителя продавца____________________________________

М. П. / штампа

Обязательства покупателя:

Покупатель согласен с условиями гарантии и обязуется транспортировать, хранить, монтировать и эксплуатировать пленочный теплый пол в соответствии с требованиями по эксплуатации и монтажу.

Подпись покупателя_________________
