Противопожарный изоляционный комплект RHONE

Противопожарный изоляционный комплект RHONE

важные предостережения

Для предотвращения недопустимого воздействия температуры на горючие либо статически - чувствительные строительные элементы (например, деревянные стены или несущие стены из железобетона), их необходимо защищать от чрезмерного перегрева. Для экранирования в данном случае используется противопожарный изоляционный комплект, состоящий из экранирующих листов металла. В случае горючих или статически-чувствительных стен данный противопожарный комплект должен быть всегда в обязательном порядке вмонтирован! Данный противопожарный изоляционный комплект рекомендуем использовать и у негорючих стен!

части противопожарного изоляционного комплекта

Номер части	Количество	Обозначение	Номер части	Количество	Обозначение
183135	2	Экранированный лист металла задней стены	182398	2	Ограничительная вставка
180597	3	Крепежные винты	182122	1	Изоляционная рогожа 400 мм
0641850700002	2	Экранированный лист металла

монтаж ЭКРАНИРОВАННЫХ листов металла задней стены на надставке отопления

Монтаж экранированных листов металла задней стены топки необходимо провести перед монтажом облицовки из искусственного камня.

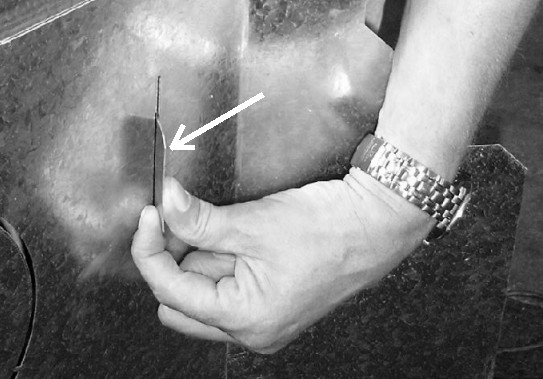

Привинтите три крепежных винта на резьбовые штыри с задней стороны топки (см. рисунок 1). В обоих экранированных листах металла необходимо вырезать перфорированное круглое отверстие для прохождения дымовой трубы таким образом, чтобы через отверстие можно было просунуть трубу дымохода. Соедините оба экранированных листа металла между собой, отклонив обе накладки листа надставки на 90° (см. рис. 2). После этого вставьте экранированный лист надставки с выгнутыми прижимными накладками в канавки экранированного листа задней стены (слева и справа) и накладки полностью отогните, благодаря чему обе части зафиксируются (см. рис. 3). Таким образом, будут подготовлены два комплекта экранированных листов металла. После этого подвесьте оба комплекта экранированных листов на крепежные винты (для каждого имеется одна канавка в крепежном винте).  Правильное направление проверьте согласно рисункам (см. рис. 4 и 5). В конце на верхний экранированных лист необходимо насадить обе ограничительные вставки для образования промежутка (см. рис. 6, 7 и 8).

изоляция дымовой трубы

После присоединения топки к дымоходу дымовая труба за экранированным листом задней стены и входом в камин должна быть обмотана приложенной изоляционной рогожкой.
