Создание системного семейства кабеля на основе системного семейства «Короб»

Создать проект (не шаблон проекта, а проект) (Создать->Проект->Шаблон электросети->Проект)

Во вкладке «Системы» жмём на стрелочку в поле электрооборудование

В дереве настроек электротехнических систем клацаем по ветке «Размер» в родительской ветке «Параметры короба»

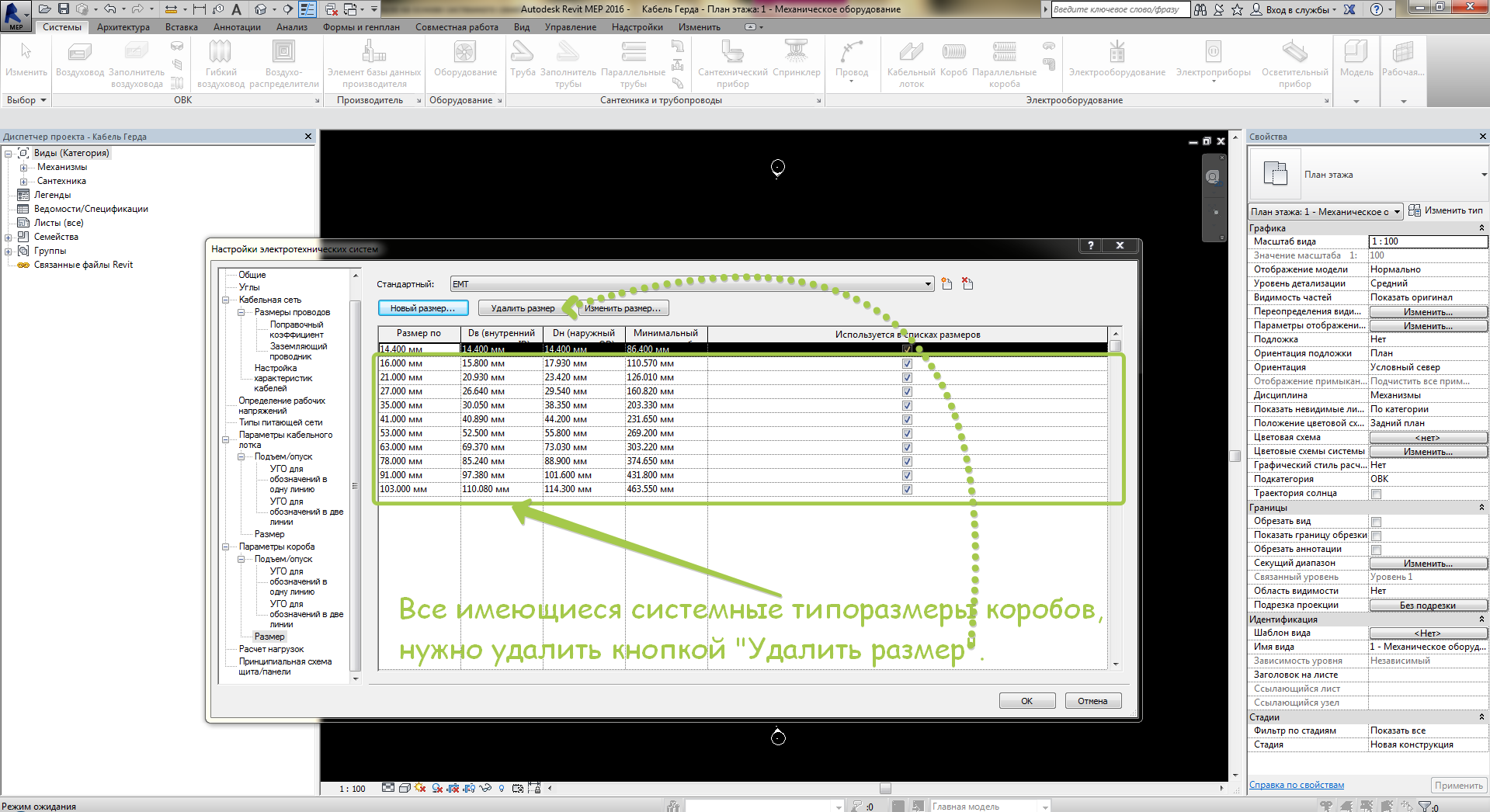

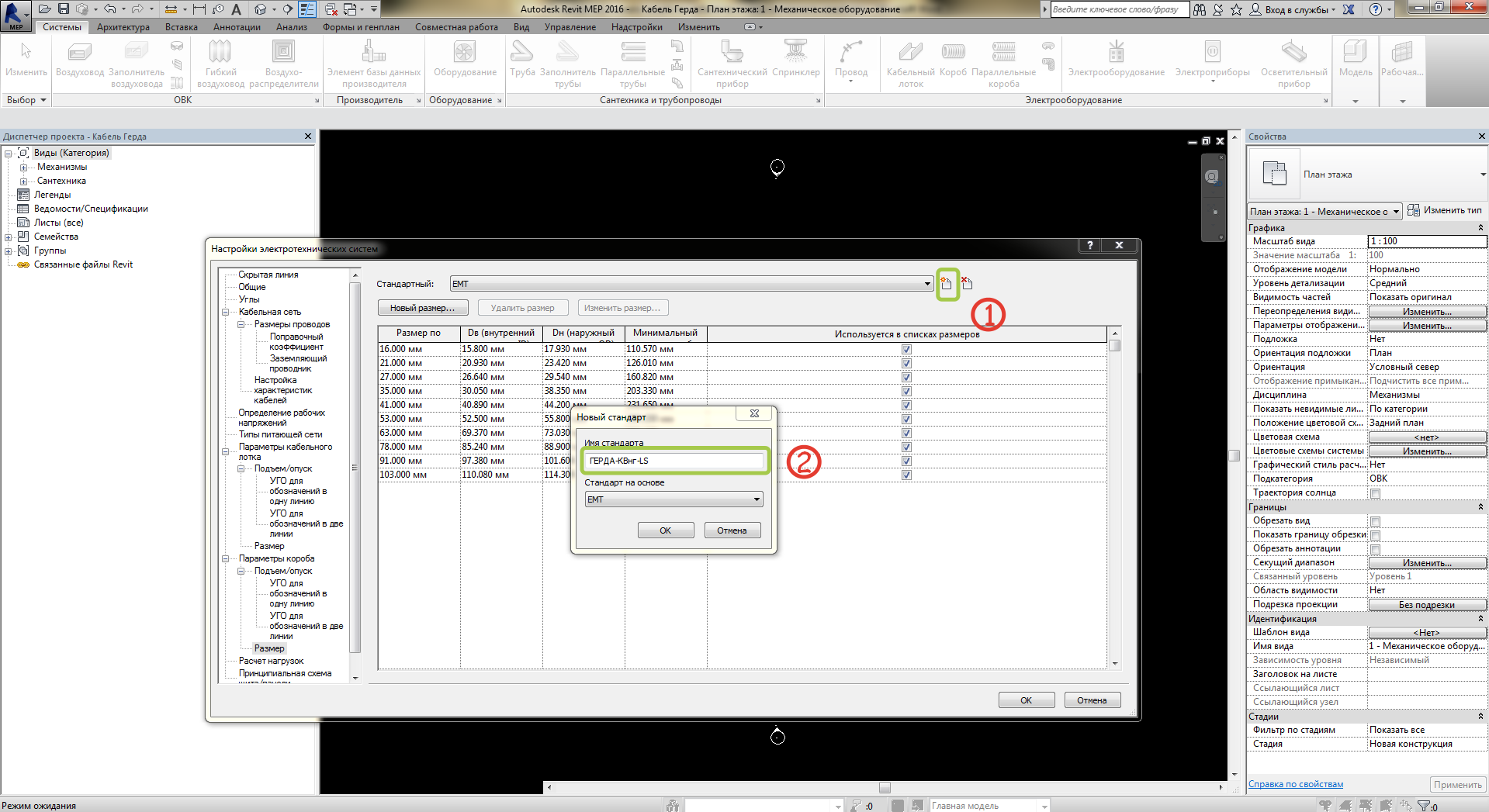

Жмём. Вписываем.

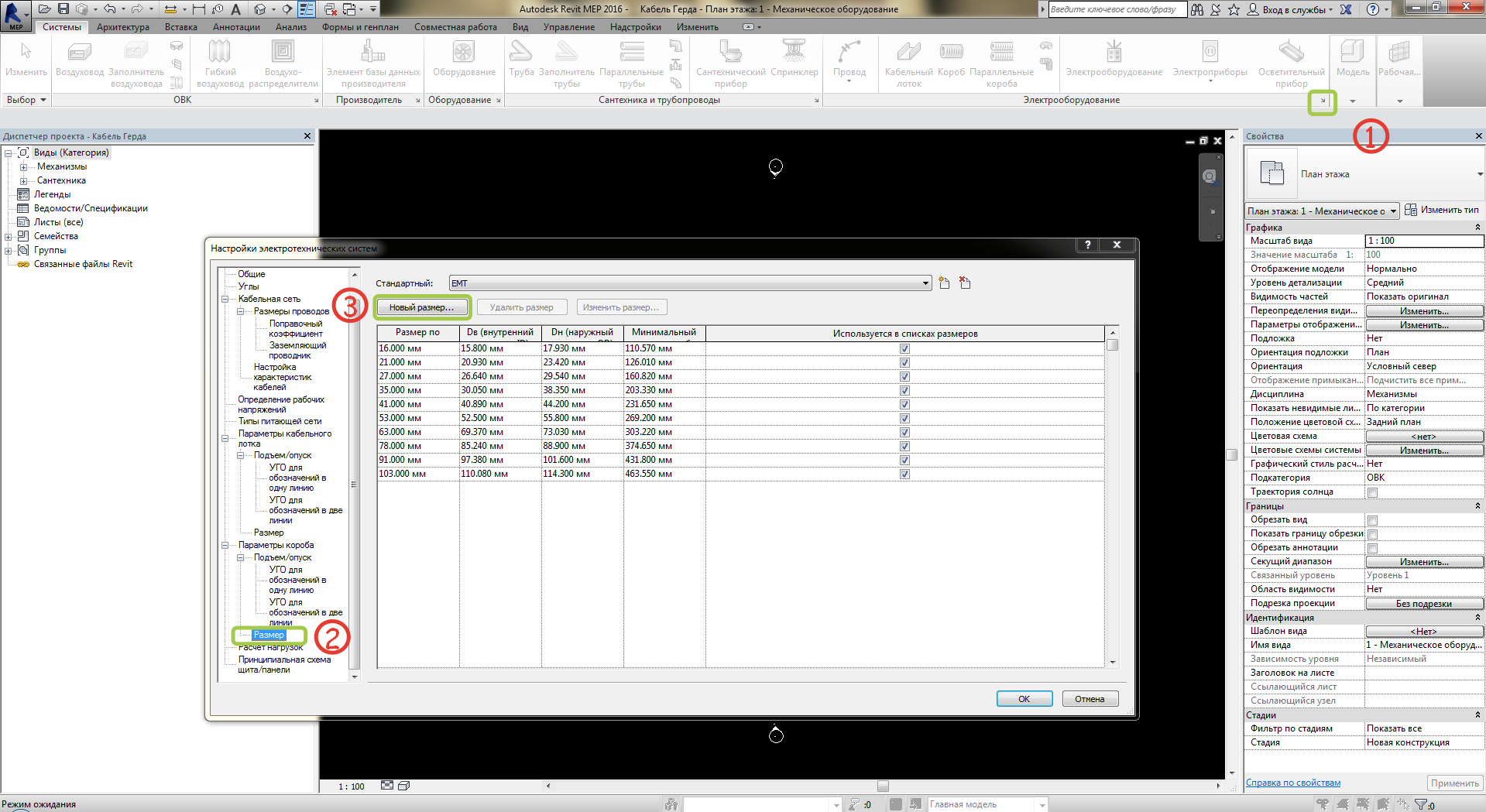

Жмём кнопку «Новый размер…»

Добавление размеров кабеля

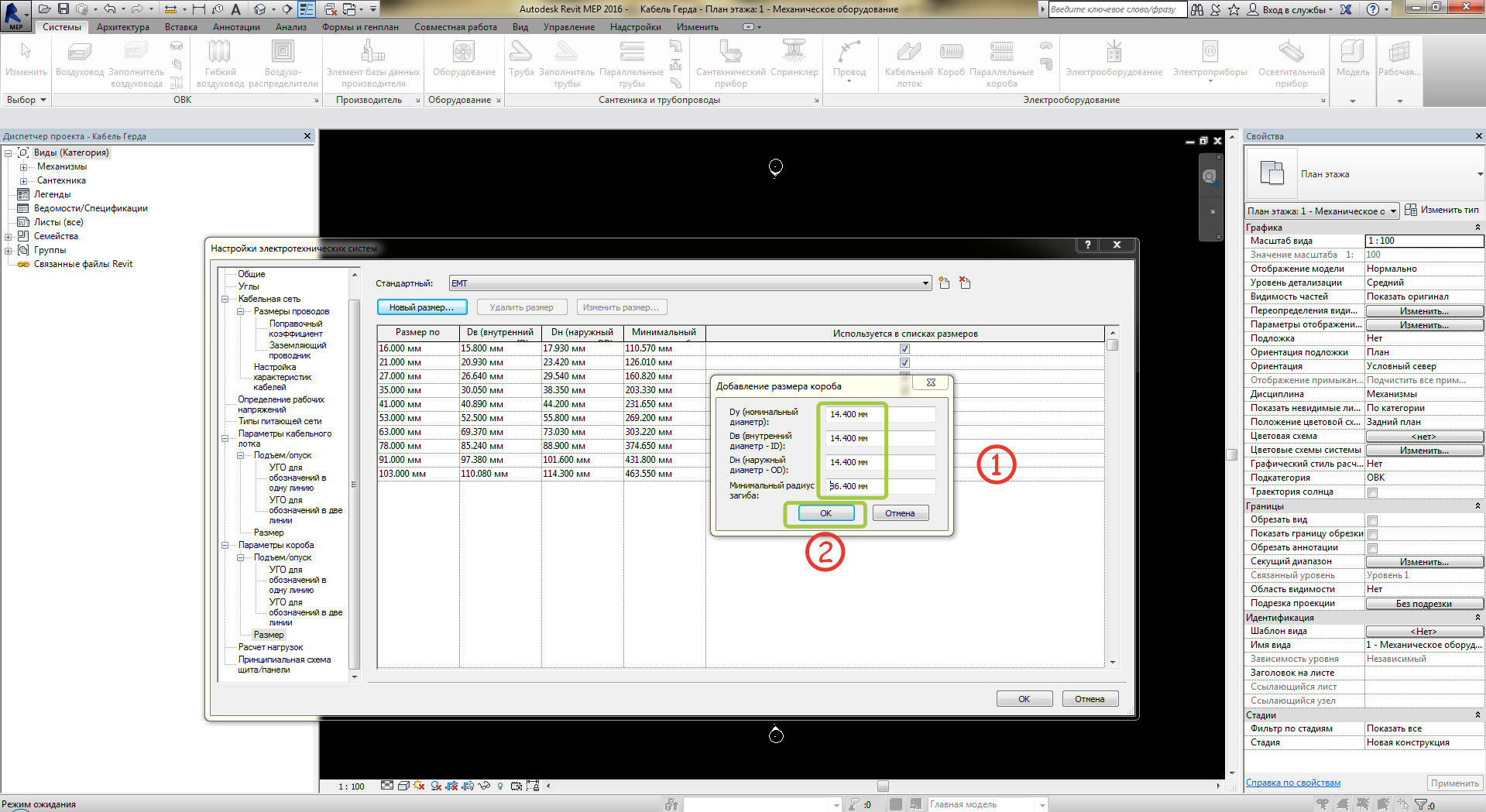

Вводим размер кабеля т. о. как показано на рисунке (введены размеры для кабеля ГЕРДА-КВнг-LS 2х2х1.0 ХЛ ТУ 3581-019-76960731-2010). Радиус изгиба для данного кабеля должен быть не меньше 6Dнар. кабеля Жмём «ОК»

Добавление всех типоразмеров кабеля

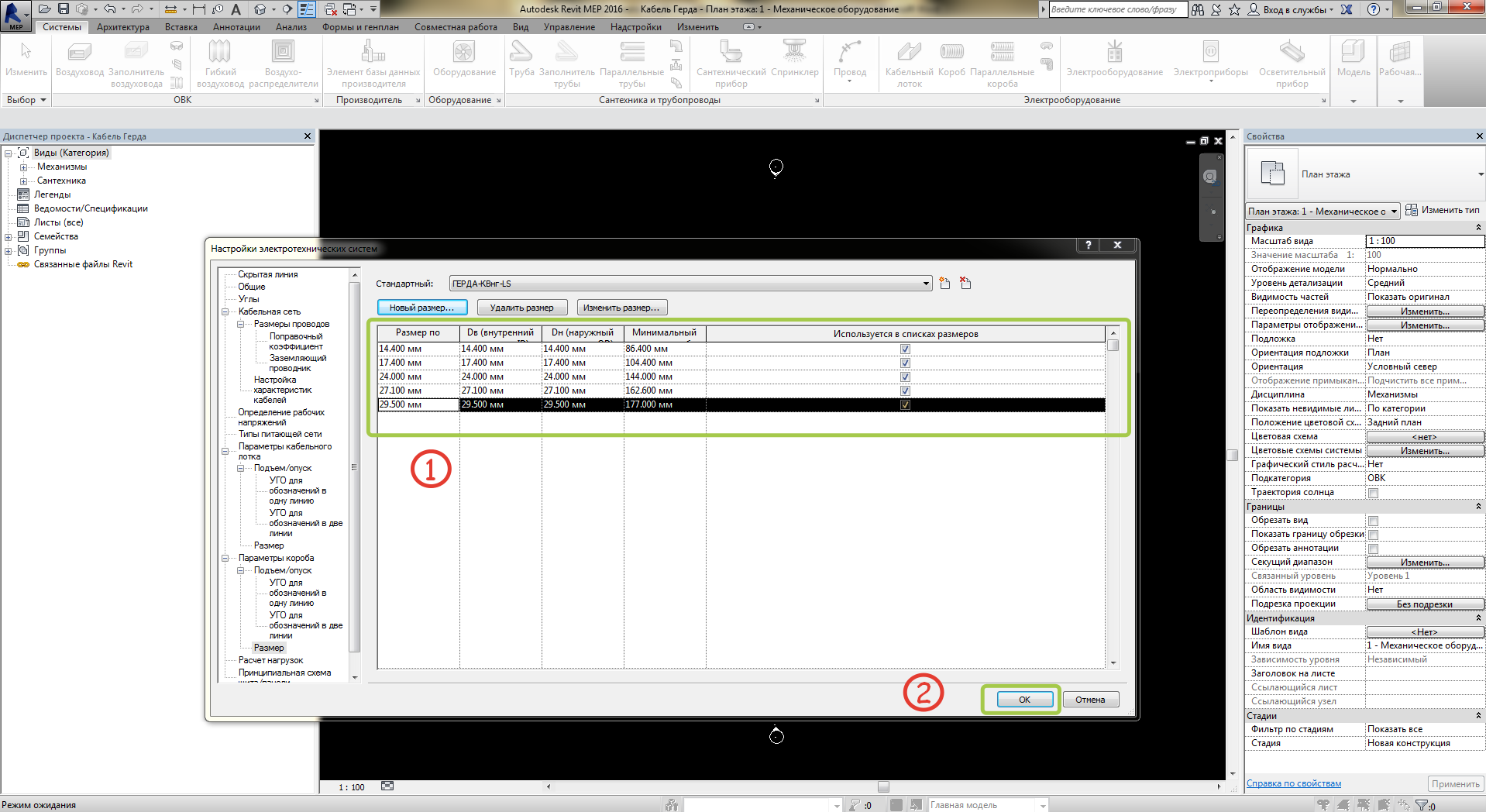

Добавляем все нужные нам размеры Жмём «ОК»

Продолжение следует….
