Автонавес универсальный с покрытием из сотового поликарбонатом 3,6 х 6,36м.
ПАСПОРТ (руководство по сборке и эксплуатации)
Внимание!
Перед сборкой и использованием внимательно ознакомьтесь с инструкцией по сборке и эксплуатации!
1.Общие сведения.
Автонавес предназначен для защиты автомобиля от воздействия солнечных лучей и природных осадков в виде дождя, снега или града. Под автонавесом можно разместить любой легковой автомобиль, снегоход, катер или малый грузовой транспорт типа ГАЗель.

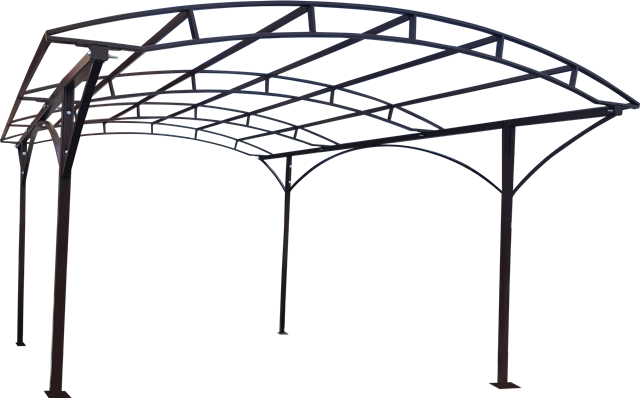

Автонавес представляет собой быстро собираемую металлоконструкцию, состоящую из универсальных элементов:
вертикальных опорных стоек - 4шт.
поперечных ферм, - 4шт.
продольных ферм, - 2 шт.
продольных выносных сегментов - 4шт.
и продольных стяжек (L=2м) - 21шт.
Каркас автонавеса изготовлен из стальной профильной трубы с долговечным полимерным антикоррозионным покрытием, выполненным по современной технологии. В качестве покрытия автонавеса используется сотовый поликарбонат.
Рекомендованная толщина сотового поликарбоната применяемого для покрытия навеса не менее 8 мм цвета в любой цветовой гамме, выпускаемой заводами-изготовителями сотового поликарбоната.
Автонавес состоит из конструкции длиной 6,36 метра, шириной 3,6 метра и высотой 2,5 метра.
Установку автонавеса следует производить на предварительно подготовленную ровную бетонную площадку, с толщиной бетонного покрытия не менее 150мм.
Среднее время сборки навеса на подготовленной площадке бригадой из 4 человек – 5-6 часов.
В комплект поставки навеса входит все необходимое для надежного крепления покрытия и подробная инструкция с этапами сборки. Количество деталей навеса минимально, что позволяет его быстро собирать и устанавливать даже собственными силами.
Каркас базового блока навеса в упакованном виде достаточно компактен и представляет собой 6 упаковочных единиц:
1. Упаковка с опорами навеса– 1шт. 58кг.
2. Упаковка фермами– 1шт. 56 кг.
3. Упаковка с продольными фермами 1шт. 54 кг
4. Упаковка с продольными стяжками ферм 1 шт. 62 кг
5. Упаковка с продольными выносными сегментами 1 шт. 28 кг.
6. Пакет с комплектующими крепежными элементами, паспортом и инструкцией по сборке и эксплуатации – 1шт.

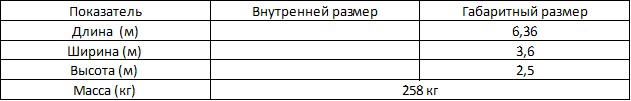

Габаритные размеры базовой конструкций автонавеса :
В случае поставки каркаса навеса в комплекте с покрытием из сотового поликарбоната дополнительно в комплект поставки включаются листы сотового поликарбоната толщиной 8 мм необходимых размеров.
1.1. Правила транспортировки Для транспортировки комплекта для сборки автонавеса на место установки (приусадебный участок, дачу и т. д.) достаточно автомобиля «Газель», а также он может транспортироваться любым транспортом, приспособленным для грузовых перевозок, в соответствии с нормативными документами для данного вида транспорта и правилами дорожного движения. Во время погрузо-разгрузочных работ и транспортирования детали навеса не должны подвергаться резким ударам. Соблюдайте правила техники безопасности при выполнении транспортировки и погрузочно — разгрузочных работ. Все элементы конструкции и материалы при транспортировке должны быть надежно закреплены, исключать удары и трение друг о друга, а также о кузов перевозящего транспорта. При поставке каркаса базового блока навеса в комплекте с сотовым поликарбонатом будьте осторожны при перевозке открытым транспортом — листовой материал может повредиться в результате движения с высокой скоростью, вызвать заломы краев листа. Не соблюдение правил перевозки может вызвать повреждение конструкции, лакокрасочного покрытия и материала покрытия навеса.
2. Комплект поставки.
В комплект поставки базового блока навеса входит 6 упаковочных единиц. Комплект поставки включает все необходимые комплектующие для сборки навеса. Их полный перечень представлен в таблице:
Перечень элементов металлоконструкции:

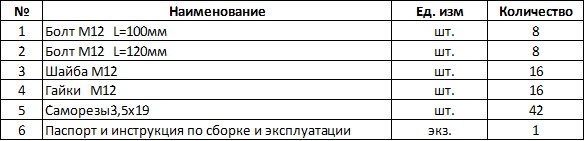

Перечень комплектующих для сборки каркаса:
Внимание!
Сборку навеса должны выполнять 4 человека с наличием следующего инструмента:
1. Перфоратор со сверлом по бетону D 16 мм, длиной 300 мм
2. Отвертка крестовая
3. Ключи гаечные на 10мм, 13мм, 17мм, 24 мм по 2 штуки
4. Шуруповерт с 6-ти гранной насадкой на 8 мм
5. Нож строительный
6. Лобзик или пила по металлу
7. Уровень строительный
8. Шнур (веревка) для измерения диагоналей
9. Рулетка 10м.
10. Молоток
11. Две стремянки высотой 2,5 м
При сборке каркаса необходимо соблюдать правила техники безопасности. Каркас должен быть установлен на ровной и твердой бетонной поверхности. При необходимости выполнить бетонные работы, для выравнивания поверхности бетонной площадки и придания ей необходимой толщины — не менее 150 мм. При выборе места установки нужно обязательно выполнять следующие требования: минимальное расстояние от опор навеса до построек, заборов и прочих сооружений должно быть не менее двух с половиной метров. Место установки должно исключать возможность скопления, накопления, либо падения снега на конструкцию навеса, либо в непосредственной близости с ней.
Категорически запрещается: - оставлять без присмотра и закрепления собираемую конструкцию каркаса навеса, а также комплектующие и сотовый поликарбонат. - собирать навес группой людей менее 4 человек. - использовать материалы каркаса навеса в иных целях, предусмотренных прямому назначению изделия. - собирать каркас навеса с нарушениями и отступлениями от данной инструкции.
3.1. Порядок сборки. На предварительно выбранном участке бетонной площадки производим распаковку пакетов с металлоконструкциями. Для предотвращения повреждения покрытия элементов каркаса категорически запрещается раскладывать и собирать элементы конструкции на бетонном либо другом покрытии. Необходимо использовать деревянные подкладки, фанеру или картон. В первую очередь производим сборку двух продольных ферм с выносными сегментами и столбами. Для этого опорные столбы укладываем горизонтально и параллельно друг другу, между ними располагаем продольную ферму, по обе стороны от столбов располагаем выносные сегменты и крепим болтами. Для удобства сборки под верхнюю часть опорных столбов необходимо подложить брусок сечением 100 х 100 мм. Далее обе собранные фермы устанавливаем на бетонное основание параллельно друг другу и фиксируем.
В результате получаем две продольные конструкции находящиеся друг на против друга. Поперечные фермы. устанавливаем сверху поперек конструкции на свои места и крепим болтами. По мере монтажа ферм устанавливаем продольные стяжки. Окончательный момент затяжки болтовых соединений производится после установки всего каркаса и проверки диагоналей и межосевое расстояние между опорами.
Длина анкерного болта выбирается исходя из толщины основания и может составлять 150-150мм. При помощи перфоратора буром D 16 мм сверлим 16 отверстий глубиной 160-260 мм под болт анкерный М16 в площадке под установку автонавеса через отверстия в опорных пластинах стоек навеса и крепим собранный каркас 16 анкерными болтами.
Следующий этап сборки навеса — установка покрытия из сотового поликарбоната. Внимание: лист сотового поликарбоната имеет внешнюю и внутреннюю сторону. Внешняя сторона материала имеет защитный слой UV защиту, препятствующую разрушению материала под воздействием прямых солнечных лучей. Внешняя сторона обозначена надписью на защитной пленке.
Монтаж сотового поликарбоната должен быть осуществлен только защищенной стороной вверх. Также категорически запрещается производить монтаж сотового поликарбоната с горизонтальным расположением сот материала. Это препятствует нормальному отводу конденсата и циркуляции воздуха внутри материала, что может вызвать его преждевременное разрушение.
К поперечным средним двум фермам крепим «Н» образный разборной состыковочный профиль.
При помощи острого строительного ножа или лобзика отрезаем по длине 1 лист длиной 4 метра сотового поликарбоната, шириной 2,1м. Далее с внутренней стороны листа снимаем защитную пленку. Укладываем лист поликарбоната размером 4000х2100 на стяжки навеса, чтобы соты поликарбоната были расположены вдоль ферм, внешней стороной поликарбоната вверх.
Выравниваем лист поликарбоната таким образом, чтобы лист выступал с торцов навеса на 40-50мм одинаково со всех четырех сторон. После проверки правильности расположения листа производим его закрепление к стяжкам навеса при помощи саморезов 5,5х35 мм и термошайб 8мм в 40 точках каждый лист, начиная с верхней стяжки. После монтажа пробка термошайбы должна быть закрыта. После закрепления поликарбоната с внешней стороны обязательно снять защитную пленку.
После монтажа сотового поликарбоната установить торцевые профили на нижние торцы листов по одному профилю с каждой стороны.
После сборки еще раз проверить крепление навеса к основанию и затяжку всех резьбовых соединений.
4. Требования к условиям эксплуатации: Внимание! Навес в покрытом состоянии рассчитан на снеговую нагрузку не более 220 кг/кв. м и ветер скоростью не более 8 м/с ( ~ 30 км/ч). При наличии сильных порывов ветра необходимо использовать более толстый сотовый поликарбонат толщиной 10 мм или 16 мм, с креплением саморезами, профилями и термошайбами соответствующих размеров. В случае сильных снегопадов и возникновении «Снежной шапки» на покрытии навеса толщиной более 10 см свежевыпавшего снега (масса 17,5 кг на 1 кв. м.), необходимо регулярно аккуратно производить очистку поверхности навеса от накопившегося снега путем сметания, а также после каждого сильного снегопада. Не допускайте чтобы снег слежался на навесе и образовался наст. Это затруднит последующую очистку и увеличит нагрузку на каркас навеса, так как масса слежавшегося и утрамбованного снега значительно выше (до 2-4 раз) только что выпавшего. Не допускайте образование наледи на поверхности сотового поликарбоната. Это препятствует нормальному скатыванию снега с поверхности навеса и способствует его накоплению. Нарушение правил эксплуатации навеса в зимнее время может вызвать деформации и разрушение конструкции каркаса и укрывочного материала.
Диапазон температур эксплуатации от -60 до +80 0С
Собранный навес должен быть установлен на предварительно залитую ровную бетонную площадку толщиной не менее 150 мм. Установка навеса должна производиться только при положительной температуре. Площадка дожна иметь плоскую ровную поверхность с перепадом высоты не более 1 см на длине 4 метра и обеспечивать несущую нагрузку не менее 2000 кг на 1 квадратный метр.
Если навес остаётся без присмотра, Сотовый поликарбонат рекомендуется демонтировать для дальнейшего хранения (необходимая площадь для хранения не более 1,2 м2).
Для очистки поликарбоната в летнее время нужно использовать мягкую ткань, смоченную чистой водой. Применение абразивных и химических средств очистки для каркаса и покрытия не допускается.
Категорически запрещается использование навеса не по прямому назначению. Помните, что конструкция требует постоянного ухода. При повреждении лакокрасочного покрытия и образовании сколов производите подкраску данных участков. Регулярно проверяйте прочность закрепления крепежных деталей каркаса и крепление сотового поликарбоната, не разводите огонь внутри и ближе 15 метров от навеса, не используйте агрессивные жидкости для очистки каркаса и сотового поликарбоната. Помните, что большой срок службы изделия возможен только при правильной эксплуатации.
5. Условия гарантии
Навес должен быть собран согласно данного руководства по сборке. На случаи некорректной сборки теплицы, гарантия не распространяется.
Проверяйте комплектность каркаса и коробки с гарнитурой непосредственно во время приема-передачи товара при приобретении данного товара. В дальнейшем претензии по комплектации не принимаются.
Гарантия не распространяется на случаи стихийных природных бедствий и других форс-мажорных обстоятельств.
Гарантийные обязательства
Продавец несет ответственность за полноту комплектации каркаса. Также производитель несет ответственность за прочность каркаса теплицы при указанных в п.4 величинах внешних атмосферных воздействий и собираемость теплицы в соответствии с руководством по сборке.
Предприятие – изготовитель несет ответственность за качество продукции в соответствии с ГК РФ. Предприятие оставляет за собой право на внесение изменений в конструкцию навеса, не ухудшающих её потребительских качеств.
Срок предъявления претензий при наличии данного паспорта и чека: 12 месяцев со дня покупки.
