Инструкция по монтажу, пуску, регулированию и обкатке изделия на месте его применения
СТС3.11.00.00.000ИМ
Стенд тормозной силовой СТС-3-СПООО "ЦИНУС завода ГАРО"
Содержание
1 Меры безопасности 5
2 Подготовка стенда к монтажу 5
2.1 Правила транспортирования и распаковывания 5
2.2 Правила осмотра 6
2.3 Требования к месту монтажа 6
3 Монтаж стенда 10
3.7 Монтаж опорного устройства 10
4 Подключение стенда 11
5 Первичное включение стенда 12
6 Комплексная проверка 12
7 Частичный демонтаж стенда 12
8 Демонтаж стенда 12
Настоящая инструкция предназначена для проведения монтажа, опробования, комплексной проверки и демонтажа стенда тормозного силового СТС‑3‑СП типоисполнения 111 (в дальнейшем – стенд) на месте его применения.
При проведении работ по монтажу, опробованию, комплексной проверке и демонтажу стенда необходимо дополнительно пользоваться руководством по эксплуатации СТС3.11.00.00.000РЭ и другими эксплуатационными документами, поставляемыми со стендом.
Меры безопасности К монтажу, опробованию, комплексной проверке и демонтажу стенда допускаются лица, изучившие настоящую инструкцию, руководство по эксплуатации, прошедшие соответствующий инструктаж и имеющие квалификационную группу по технике безопасности не ниже третьей.
Все работы должны проводить не менее двух человек.
В помещении, в котором установлен стенд, на полу по периметру блока опорных устройств на расстоянии 1 метра должна быть нанесена предупредительная разметка – черно‑жёлтая полоса шириной 250 мм под углом 45°.Внимание! Запрещается находиться в зоне предупредительной разметки и приближаться к проверяемому автомобилю на расстояние менее 1 метра во всех рабочих режимах.
Все работы по монтажу производить только при отключенном от электрической сети питании стенда. Все элементы конструкции стенда должны быть заземлены.Внимание! Помещение, в котором монтируется стенд, должно иметь контур защитного заземления, выполненный в соответствии с «Правилами устройства электроустановок».
При комплексной проверке стенда строго следовать инструкциям и предупреждениям, выдаваемым на экран монитора стойки управления рабочей программой. Помещение, в котором установлен стенд, должно быть оборудовано вентиляцией в соответствии с требованиями ГОСТ 12.4.021‑78.4 и обеспечено первичными средствами пожаротушения в соответствии с указаниями ГОСТ 12.4.009‑83. Подготовка стенда к монтажу Правила транспортирования и распаковывания Транспортирование стенда к месту монтажа производить в упаковке завода-изготовителя. Транспортирование опорного устройства в распакованном виде производить подъёмно-транспортными средствами грузоподъёмностью не менее 500 кг при снятой средней крышке с помощью двух рым-болтов М12 (из комплекта инструмента и принадлежностей), приворачиваемых к раме устройства двумя гайками М12. Кольца рым-болтов должны быть расположены в одной плоскости. Угол между стропами должен быть не более 30°.Следить за тем, чтобы не повредить мотор-редуктор, датчик силы и коробку распределительную.
Габаритные размеры помещения должны быть достаточными для возможности диагностирования тормозных систем автотранспортных средств (АТС), используемых у потребителя, при этом на всех этапах диагностирования АТС должно полностью находиться внутри помещения. Монтаж рекомендуется производить в помещениях, имеющих сквозной проезд.
План фундамента стенда приведен на рисунке (Рисунок 1). Фундаментная рама поставляется по отдельному заказу, но может быть изготовлена потребителем по чертежам изготовителя стендов. Дно фундаментной ямы должно иметь уклон к центру не менее 3% для отвода воды (в канализацию). Раму под опорное устройство установить так, чтобы ее верхний край (окантовка) располагался на уровне пола. Предварительно выполнить монтажные сварные швы в соответствии с чертежом рамы. Проверить соответствие рамы чертежу. Проложить трубы для кабелей от фундаментной ямы к силовому шкафу, трубы подвода электроэнергии к силовому шкафу и опоре розетки. Проложить трубу для отвода воды, она должна находиться в нижней точке дна фундаментной ямы, ее диаметр определяет потребитель. Радиус изгиба всех труб должен быть не менее 360 мм. Фундамент под опорное устройство должен заливаться бетоном марки не ниже М‑200 с толщиной днища и стенок не менее 250 мм в зависимости от грунта и действующих нагрузок. Вокруг фундамента произвести гидроизоляцию, препятствующую попаданию грунтовых вод под опорные устройства. Необходимо принять соответствующие меры против искажения размеров рамы в процессе заливки и затвердевания бетона, после затвердевания проверить соответствие рамы чертежу. Для установки силового шкафа забетонировать фундаментные болты. Установить опору для розетки с заземляющим контактом 220 В, учитывая, что она должна находиться на высоте 200…300 мм от уровня пола.Опору розетки проектирует и изготавливает потребитель.
Рисунок 1. План фундамента

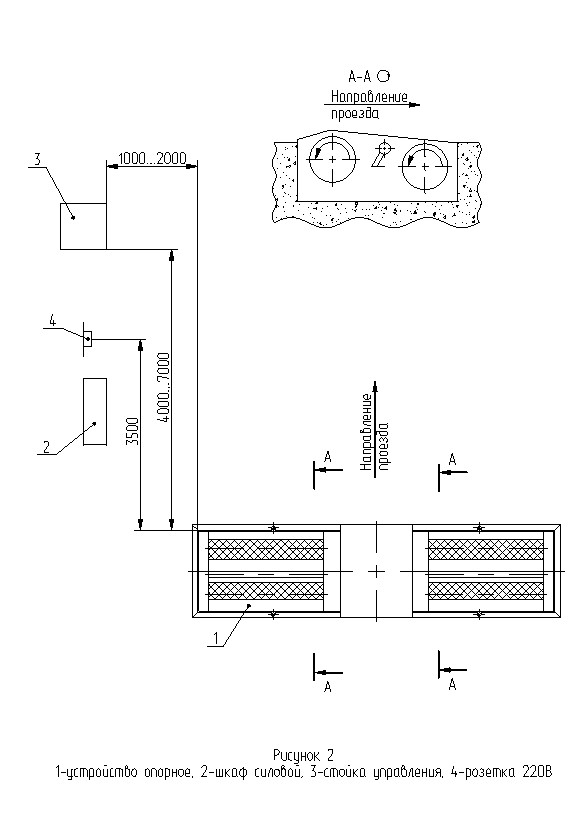

Рисунок 2. Размещение
Монтаж стенда Расположение основных частей стенда приведено на рисунке (Рисунок 2). Стенд монтируется на заранее подготовленном фундаменте. План фундамента приведен на рисунке (Рисунок 1). Установить опорное устройство рядом с подготовленной фундаментной ямой. Установить шкаф силовой на фундаментные болты и закрепить его гайками, предварительно открыв дверь. Установить стойку управления в месте удобном для чтения оператором информации, поступающей с экрана монитора. Установить розетку с заземляющим контактом 220 В (например РШ‑ц‑20‑о‑IP43‑01‑10/220 УХЛ4 ТУ 16‑434.041‑84) на опору на высоте 200…300 мм от уровня пола. Монтаж опорного устройства Перед монтажом необходимо проверить соответствие размеров рамы чертежу, состояние опорных поверхностей рамы. При необходимости отрегулировать неплоскостность опорных поверхностей винтом поз. 6 (см. СТН2.00.20.100), после чего винт закрепить, затянув гайку поз. 7 моментом М=300±10 Н⋅м. Отвязать бухты кабелей от опорного устройства и распустить их. Освободившиеся хомуты сохранить. Протянуть кабели от мотор-редукторов опорного устройства через трубу 2 (Рисунок 1) в силовой шкаф. Протянуть кабель от коробки распределительной опорного устройства через трубу 3 в силовой шкаф. Протянуть заземляющий провод, подключенный к заземляющему зажиму опорного устройства, через трубу 2 в силовой шкаф.
Заземляющий провод (в комплект поставки не входит) должен быть медным сечением не менее 2,5 мм2.
По усмотрению потребителя допускается другой способ заземления опорного устройства.
Внимание! Оставить 1,5…2 метра каждого кабеля и заземляющего провода у опорного устройства для последующего частичного демонтажа опорного устройства без отсоединения кабелей. Установить опорное устройство в фундаментную яму, совмещая пальцы рамы фундамента с отверстиями рамы опорного устройства. Свободные петли кабелей и заземляющего провода сформировать в бухты диаметром 250…300 мм. Связать каждую в четырех местах хомутами, уложить в свободное пространство между приводами в средней части опорного устройства и закрепить их хомутами к раме и приводам так, чтобы между бухтами и дном фундаментной ямы был зазор не менее 50 мм. Свободные петли кабелей в силовом шкафе смотать в бухты диаметром 250…300 мм. Связать каждую в четырех местах хомутами (из комплекта монтажных частей) и уложить на дно шкафа. Допускается обрезка лишней длины кабелей в шкафе с разделкой концов, аналогичной сделанной. Розетку подключить кабелем питания (~220 В, 50 Гц) с заземляющей жилой (сечением не менее 1,5 мм2), протянутым в трубе, расположенной под уровнем пола.Над розеткой нанести маркировку «~220 В».
Подключение стенда Произвести заземление силового шкафа, опорного устройства к контуру защитного заземления медным проводом (в комплект поставки не входит) сечением не менее 2,5 мм2, а стойки управления – проводом сечением не менее 1,5 мм2. Соединить все установленные устройства кабелями в соответствии со схемой СТС3.11.00.00.000Э3. Кабели, расположенные над уровнем пола, проложить в местах, исключающих их повреждение при эксплуатации стенда, с выполнением, при необходимости, ограждений. Подключить силовой шкаф к сети ~380 В, 50 Гц четырёхпроводным кабелем с сечением каждой жилы 2,5 мм2 (в комплект поставки не входит). Включить вилку сетевого кабеля стойки управления в розетку 220 В поз. 4. Закрыть двери силового шкафа и стойки управления на ключ. Первичное включение стенда Первичное включение стенда произвести в соответствии с п. 9.2 руководства по эксплуатации СТС3.11.00.00.000РЭ. Комплексная проверка Комплексную проверку произвести в соответствии с п. 9.3 руководства по эксплуатации СТС3.11.00.00.000РЭ. Частичный демонтаж стенда Частичный демонтаж стенда заключается в демонтаже опорного устройства без отключения присоединенных кабелей. Он производится при профилактических работах, ремонте опорного устройства, извлечении посторонних предметов из фундаментной ямы. Демонтаж опорного устройства производить в следующем порядке:- отключить стенд от сети питания выключателем «Сеть» силового шкафа; распустить бухты кабелей в опорном устройстве; поднять и установить опорное устройство рядом с фундаментной ямой.
Внимание! При транспортировании не допускать натяжения и повреждения кабелей.
После выполнения работ опорное устройство установить обратно в фундаментную яму. Демонтаж стенда Демонтаж стенда производить в следующем порядке:- отсоединить стенд от питающей сети и цехового контура заземления; отсоединить кабели питания и управления силового шкафа; снять с анкерных болтов силовой шкаф; произвести демонтаж опорного устройства в соответствии п. 7.2 настоящей инструкции; вытянуть из труб все кабели, свернуть в бухты и прикрепить хомутами к раме и приводам опорного устройства.
