Инструкция по установке и настройке ПАК с ноутбуком или ПК

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ ПАК С НОУТБУКОМ ИЛИ ПК

Оглавление

1.        Распаковка  ПАК        2

2.        Порядок работы с ПАК        2

2.1.        Сборка ПАК        2

2.2.        Установка веб-камер        2

2.3.        Подключение веб-камер к ноутбуку или ПК        2

2.4.        Подключение модема        4

2.5.        Включение ПАК        4

2.6.        Описание интерфейса        4

2.7.        Установка ПАК        5

Шаг 0: Настройка камер        5

Обновление программного обеспечения (ПО)        6

Шаг 1: Настройка подключения        6

Шаг 2: Ввод параметров ПАК        8

Шаг 3: Подтверждение регистрации        8

2.8.        Административное меню        10

Переустановка ПАК        10

2.9.        Использование ПАК        10

2.9.1.        Запись видео        11

2.9.2.        Воспроизведение и экспорт записей        11

Приложение        13

Распаковка  ПАК

Осторожно распакуйте составные части ПАК. Сохраните коробки и упаковочные материалы - они понадобятся при демонтаже / доставке на склад неисправного ПАК.

Порядок работы с ПАК Сборка ПАК

Разместите ноутбук / ПК в заранее выбранном и подготовленном месте. Убедитесь, что ПАК расположен на расстоянии не менее 0,5 м от подавителя GSM-сигнала. Подсоедините питающий электрический кабель к ноутбуку / ПК. Не подсоединяйте его к розетке 220В. Подсоедините подготовленный заранее UTP кабель (интернет соединение) к соответствующему разъёму в ноутбуке / ПК. Если UTP отсутствует, подсоедините модем, согласно п. 2.4 Подключение модема. Подсоедините тросик безопасности к ноутбуку / ПК.

Установка веб-камер

С помощью монтажного комплекта установите две USB видеокамеры на неподвижную поверхность (стена).

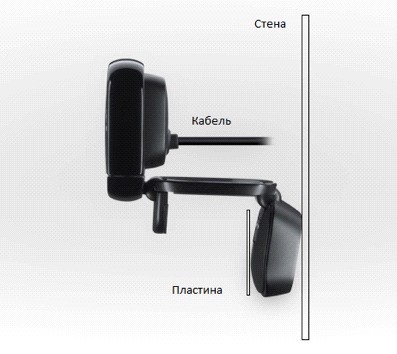

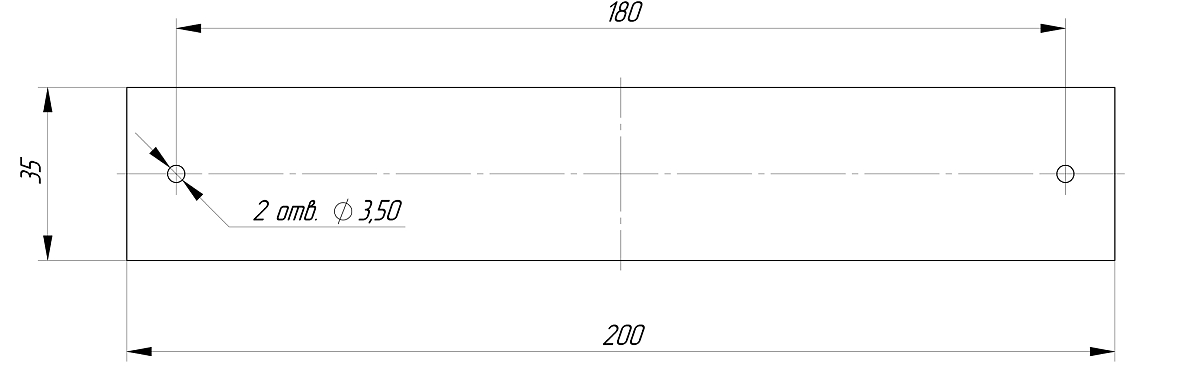

Веб-камеры устанавливаются с помощью настенного крепления (см. рис. 1), представляющего собой металлическую пластину длиной 20 см с просверленными в ней отверстиями. По центру отверстий пластины в стену устанавливаются дюбели для ее крепления. Основание веб-камеры прижимается пластиной к стене, конструкция надежно закрепляется саморезами.

	Пластина для крепления веб-камер
	Способ крепления веб-камер

  Рис. 1

Подключение веб-камер к ноутбуку или ПК

Соберите два комплекта кабелей USB удлинителей, как указано на рис.2.



  ПК  Рис. 2

ВНИМАНИЕ!!!

Первым используйте кабель USB удлиним (активный). К нему со стороны усилителя подключите кабель USB удлинитель 5 м (пассивный). Подключение наоборот запрещается!

Проложите подготовленные кабели USB удлинителей от каждой камеры до ноутбука / ПК по оптимальному пути (потолку/стене), исключающему случайное повреждение кабелей. Сделайте следующие соединения для каждой камеры (рис. 2):

Соедините USB разъём камеры с USB разъёмом кабеля удлинителя (пассивного). Соедините противоположный USB разъём кабеля удлинителя (активного) с одним из свободных USB портов ноутбука / ПК, указанных на рис. 3. Убедитесь, что кабель не проходит на расстоянии ближе, чем 0,5 м от подавителя GSM-сигнала.

Вставьте питающий кабель ноутбука в розетку 220В. Всё готово для включения и инсталляции ПАК.

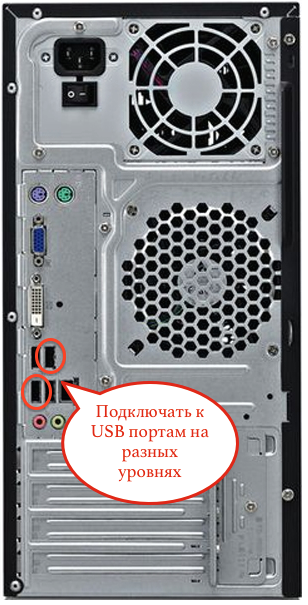

Подключайте камеры к USB–портам, отмеченным на рис. 3!

ВАЖНО!!! Не подключайте камеры к соседним USB–портам!

Рис. 3

Подключение модема

Достаньте модем и подключите его к телефонной сети и сетевому разъему компьютера в соответствии с технической документацией на модем.

Включение ПАК

Включите ноутбук / ПК, нажав на кнопку «Power». На экране появится окно загрузки операционной системы (Рис. 4).

Рис. 4

Дождитесь загрузки операционной системы. В пределах нескольких минут система загрузится и запустится ПО ПАК. Если чёрный экран или окно загрузки системы остаются на экране в течение продолжительного времени, выключите компьютер и включите его снова (нажмите на кнопку «Power», подождите минуту и снова нажмите на «Power»). Если перезагрузка не помогла, позвоните в службу технической поддержки по телефону 8-800-200-43-12.

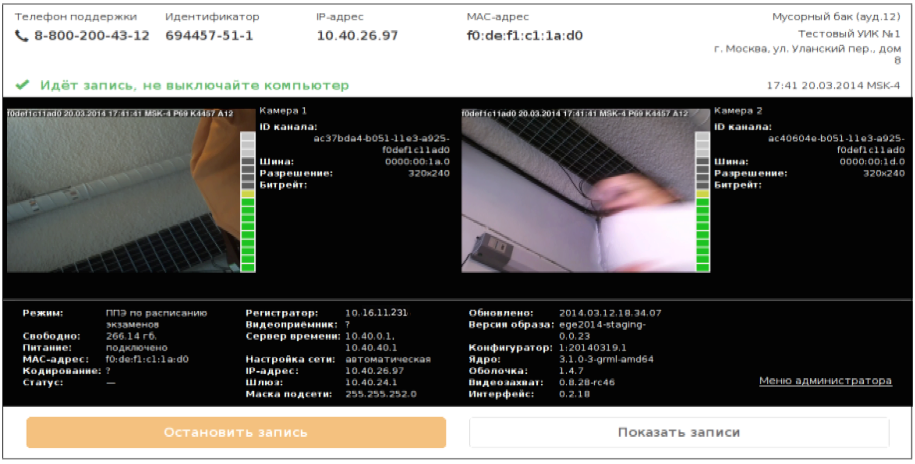

Описание интерфейса

Вид ПО может отличаться в зависимости от текущего состояния ПАКа, но расположение информационных блоков не меняется.

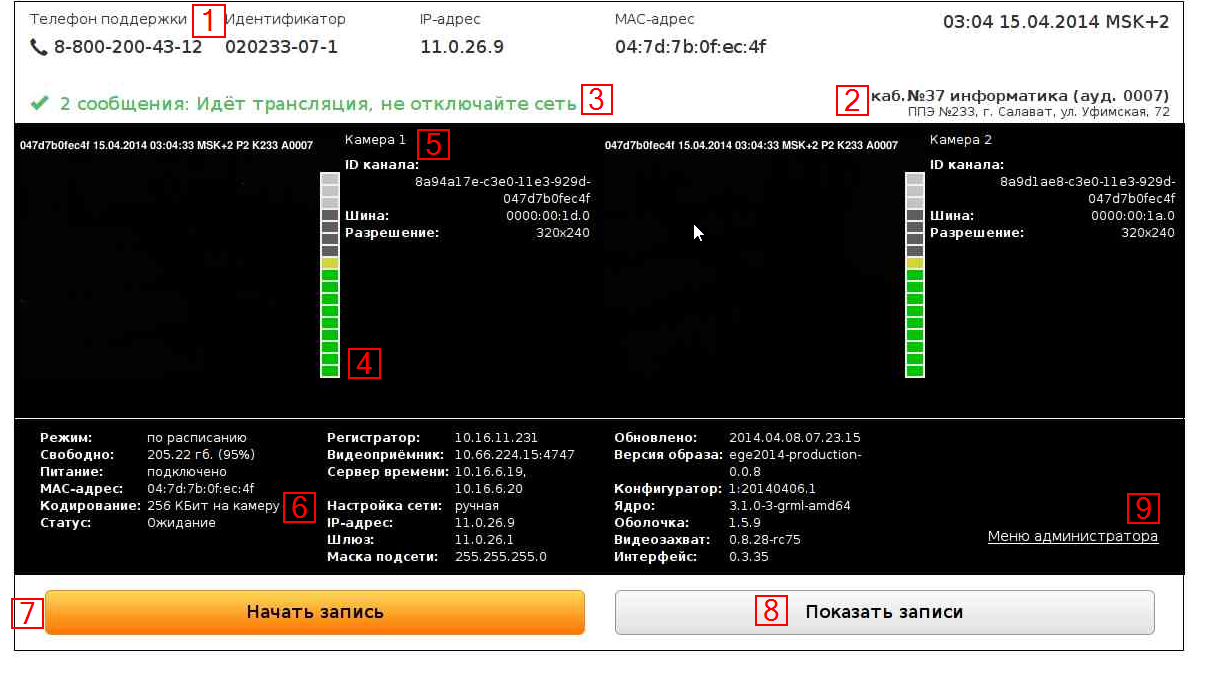

Рис. 5

Телефон поддержки, идентификатор и IP-адрес. В автономном режиме вместо строки IP-адреса будет надпись «Автономный». Место установки ПАК. Строка состояния ПАК. Индикатор громкости. Информация о камере. Иконкой «Звездочка» выделяются камеры с установленным параметром «Трансляция по умолчанию». Служебная информация, включая информацию о битрейте в поле «Кодирование». Кнопка управления записью. Кнопка доступа к просмотру и выгрузке видео. Кнопка вызова меню администратора (раздел 2.8). Установка ПАК

При переустановке ПАК (см. п. 2.9) начинайте с шага 1. При этом значения полей по умолчанию сохраняются такими же, которые были введены при предыдущей установке.

Шаг 0: Настройка камер

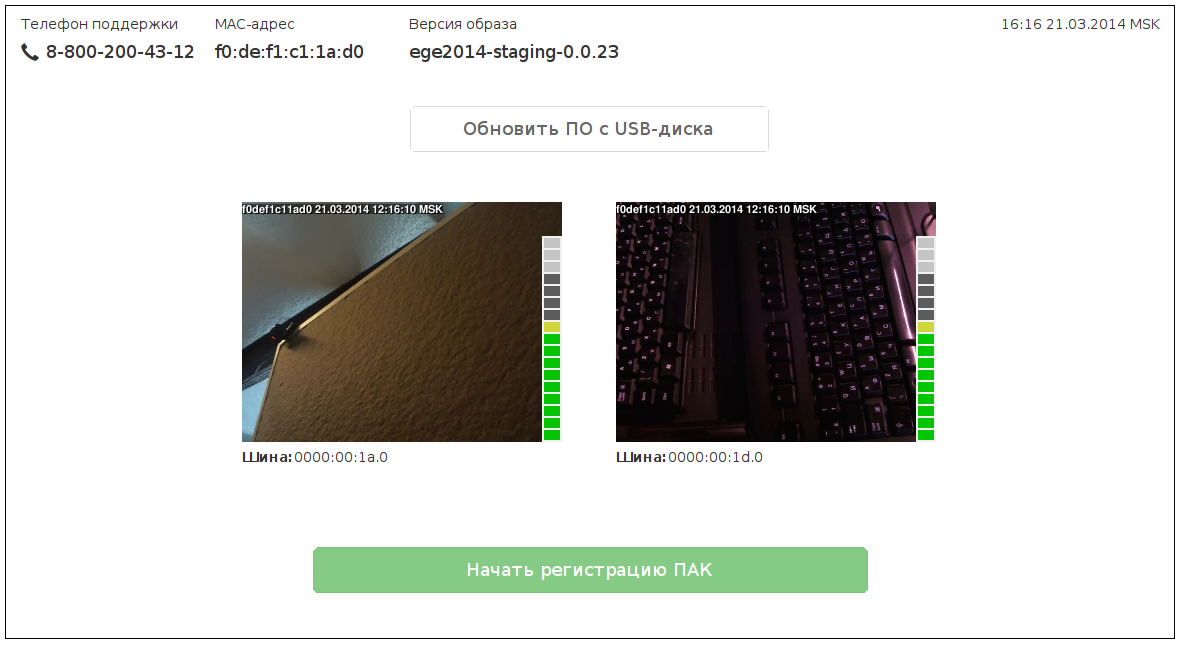

Проверьте, что изображение с обеих камер видно на экране компьютера. Убедитесь, что камера показывает движущиеся объекты. Включите подавитель GSM-сигнала и убедитесь, что изображение сохранило свою четкость, отсутствуют замирания и другие цифровые искажения. В противном случае потребуется установить ПАК и камеры на большем расстоянии от подавителя GSM-сигнала. Если хотя бы одно изображение не показывается, вытащите USB-кабели обеих камер и подключите их заново. Если изображение не появляется, вставьте кабели в другие USB–порты (рис. 3). Если проблема не разрешается, обратитесь в службу технической поддержки по телефону 8-800-200-43-12. Убедитесь, что камера фиксирует звуки. Громко постучите по твёрдой поверхности или начните отчётливо говорить вблизи камеры; индикатор громкости (рис. 5 п. 4) должен подскочить вверх.

Рис. 6

Проверьте версию образа и версии установленных компонент, наведя на ссылку «подробнее». Если требуется, обновите ПО с USB-диска. Нажмите «Начать регистрацию ПАК».

Обновление программного обеспечения (ПО)

Проверка обновления ПО проводится для обеспечения контроля корректности установки ПО!

Чтобы установить свежую версию приложения, вставьте флешку и нажмите на кнопку «Обновить ПО с USB-диска». Убедитесь, что лампочка на флешке мигает. Подождите, пока в статусной строке появится сообщение «Последнее обновление прошло успешно» и перезагрузите компьютер. Если обновление ПО прошло успешно, версии компонентов ПАК изменятся, изменится значение строки «Последнее обновление» на основном экране.

Версия корректного ПО:

для автономных ПАК	для онлайн ПАК
Конфигуратор: 1:20140406.1 Ядро: 3.1.0-3-grml-amd64 Оболочка: 1.5.9 Видеозахват: 0.8.28-rc75 Интерфейс: 0.3.35	Конфигуратор: 1:20140406.1 Ядро: 3.1.0-3-grml-amd64 Оболочка: 1.5.9 Видеозахват: 0.8.28-rc75 Интерфейс: 0.3.35

Шаг 1: Настройка подключения

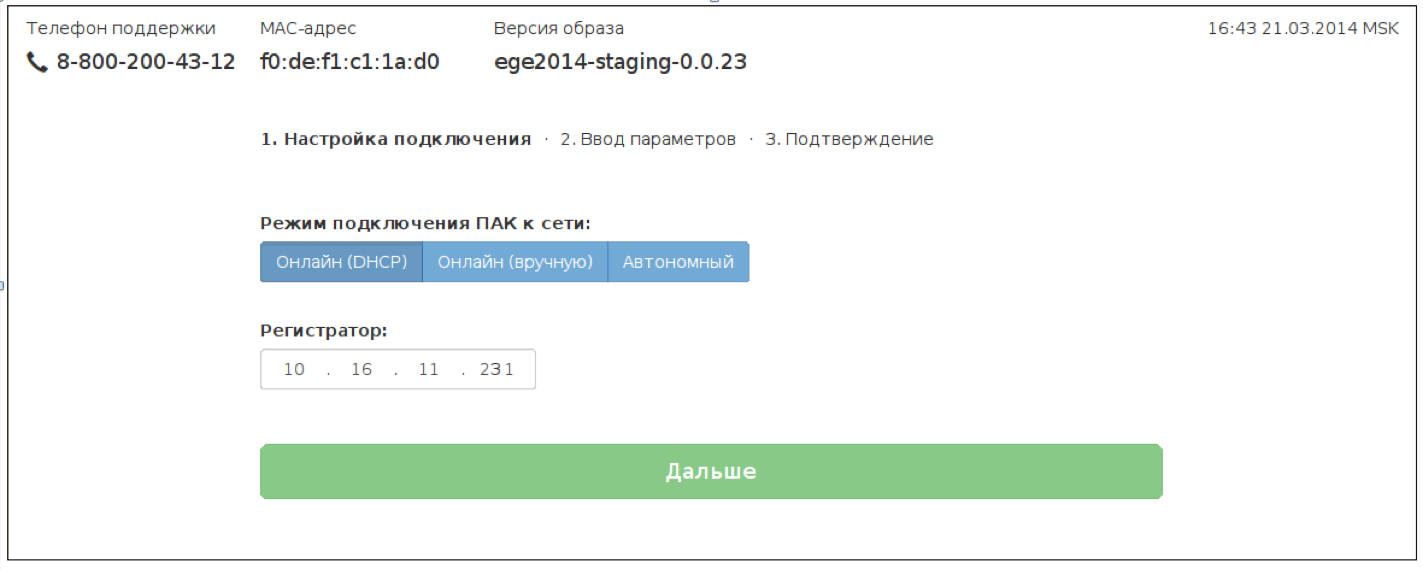

Режим «Онлайн (DHCP)»

По умолчанию подключение осуществляется в режиме «Онлайн (DHCP)». Поле «Регистратор» заполняется автоматически.  Нажмите «Дальше» для продолжения регистрации.

Рис. 7

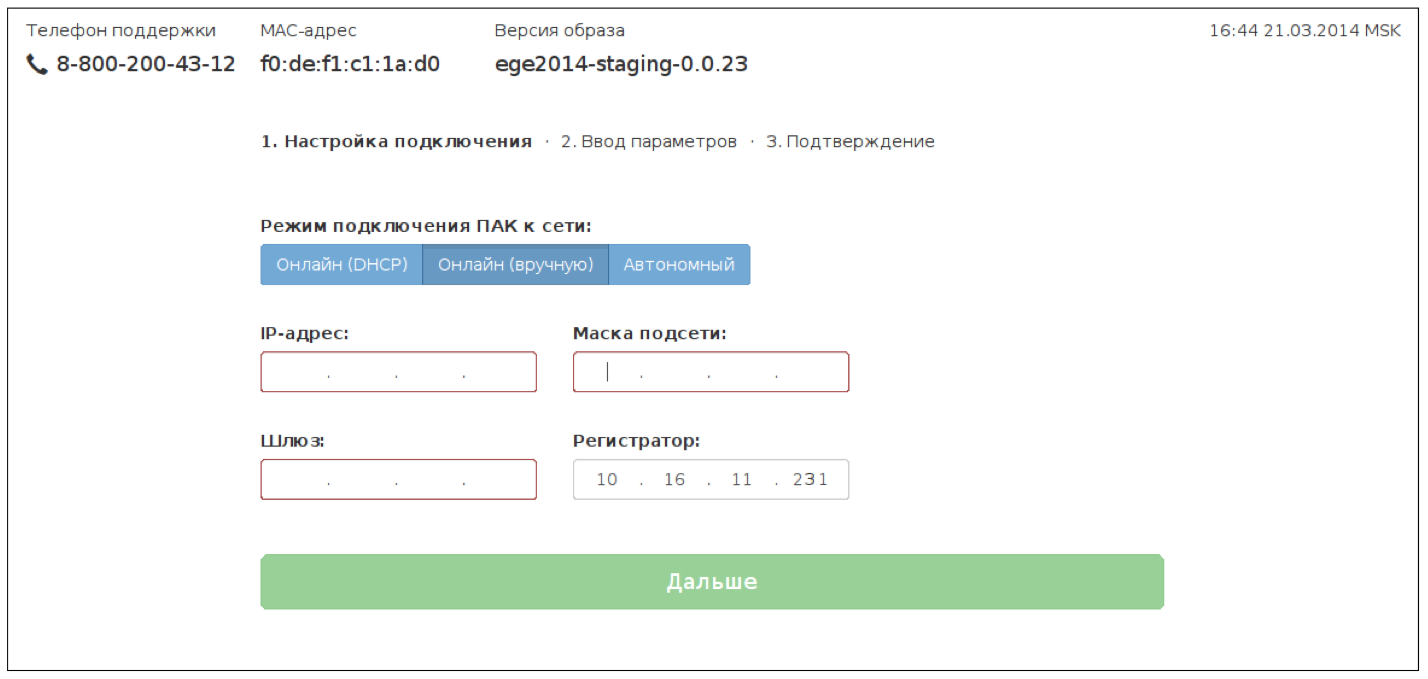

Режим «Онлайн (вручную)»

Этот режим нужно выбрать в случае, если отсутствует DHCP, но есть сетевое подключение.

Рис. 8

Если вы ошиблись при вводе сетевых настроек, нажмите кнопку «Power» и дождитесь отключения ПАКа. Повторно нажмите «Power», чтобы снова запустить ПАК и начать регистрацию с самого начала.

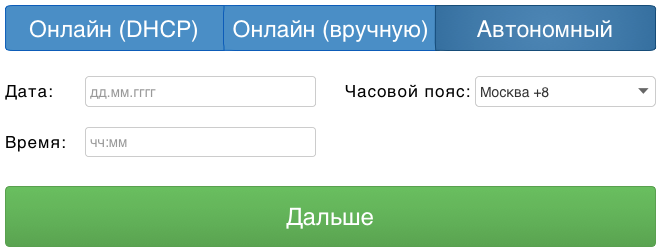

Режим «Автономный»

Этот режим нужно выбрать в случае, если отсутствует сетевое подключение. Укажите дату, местное время и разницу между часовым поясом места установки ПАК и Москвой. Если в автономном режиме было установлено неверное время или указан неправильный часовой пояс, зайдите в «Меню администратора» и во вкладке «Автономный» нажмите «Изменить время». Укажите правильное время и нажмите «Сохранить изменения». Чтобы выйти из автономного режима, зайдите в «Меню администратора» и выберите нужный режим подключения, внесите изменения и нажмите «Сохранить изменения».

Рис. 9

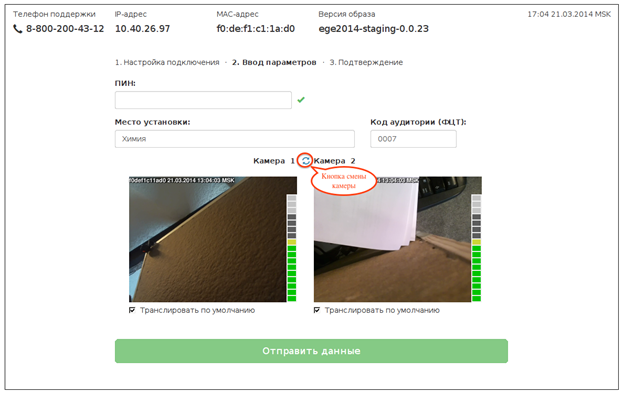

Шаг 2: Ввод параметров ПАК

Заполните все поля в соответствии с установочной документацией на объект. Используя кнопку смены камеры, сделайте так, чтобы главное изображение выводилось с камеры 1. Нажмите «Отправить данные». Если проверка сообщает «Неверный ПИН / ПИН уже используется», обратитесь в службу технической поддержки по телефону 8-800-200-43-12.

Рис. 10

Шаг 3: Подтверждение регистрации

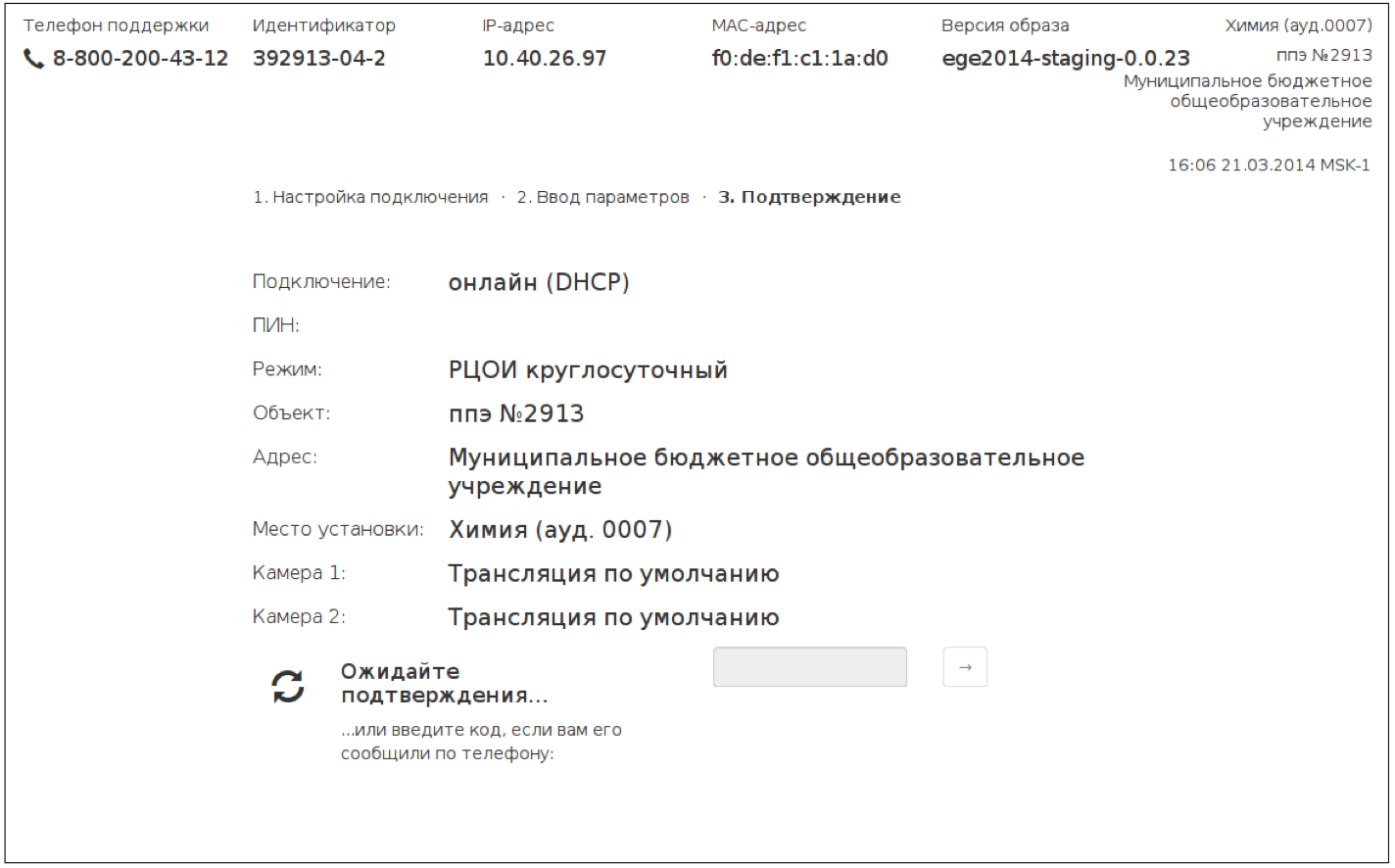

При подключении в режиме «Онлайн (DHCP)» и «Онлайн (вручную)» дождитесь подтверждения регистрации. Для подключения в режиме «Автономный» введите код, полученный по телефону.

Рис. 11

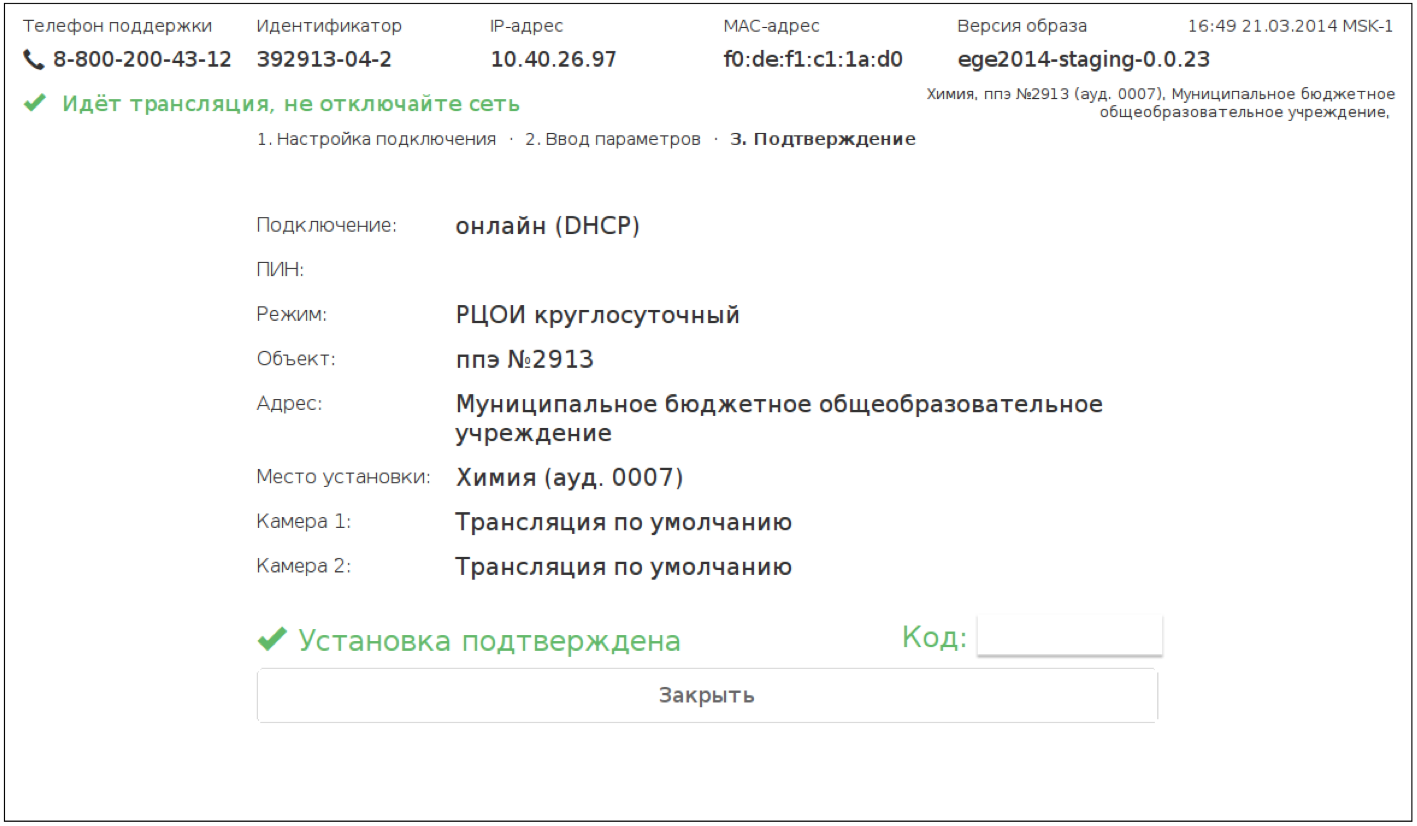

В случае успешной регистрации на экране появится надпись «Установка подтверждена» (рис. 12).

Рис. 12

Зафиксируйте код подтверждения установки в установочных документах. Нажмите «Закрыть», чтобы перейти к основному экрану трансляции (рис. 5). Проверьте соответствие указанных данных установочной документации:

место установки; идентификатор.

Если вы заметили ошибку, откройте «Меню администратора» и нажмите «Перерегистрация ПАК». Если вы заметили ошибку в поле «название пункта» или «адрес», обратитесь в службу поддержки по телефону 8-800-200-43-12..

Административное меню

Переустановка ПАК

Переустановка ПАК требуется при:

изменении сетевого адреса или режима подключения ПАК; ошибке установки; перемещении ПАК в другую аудиторию до начала экзаменов.

Внимание!!! Перемещение ПАК с имеющимися записями запрещено.

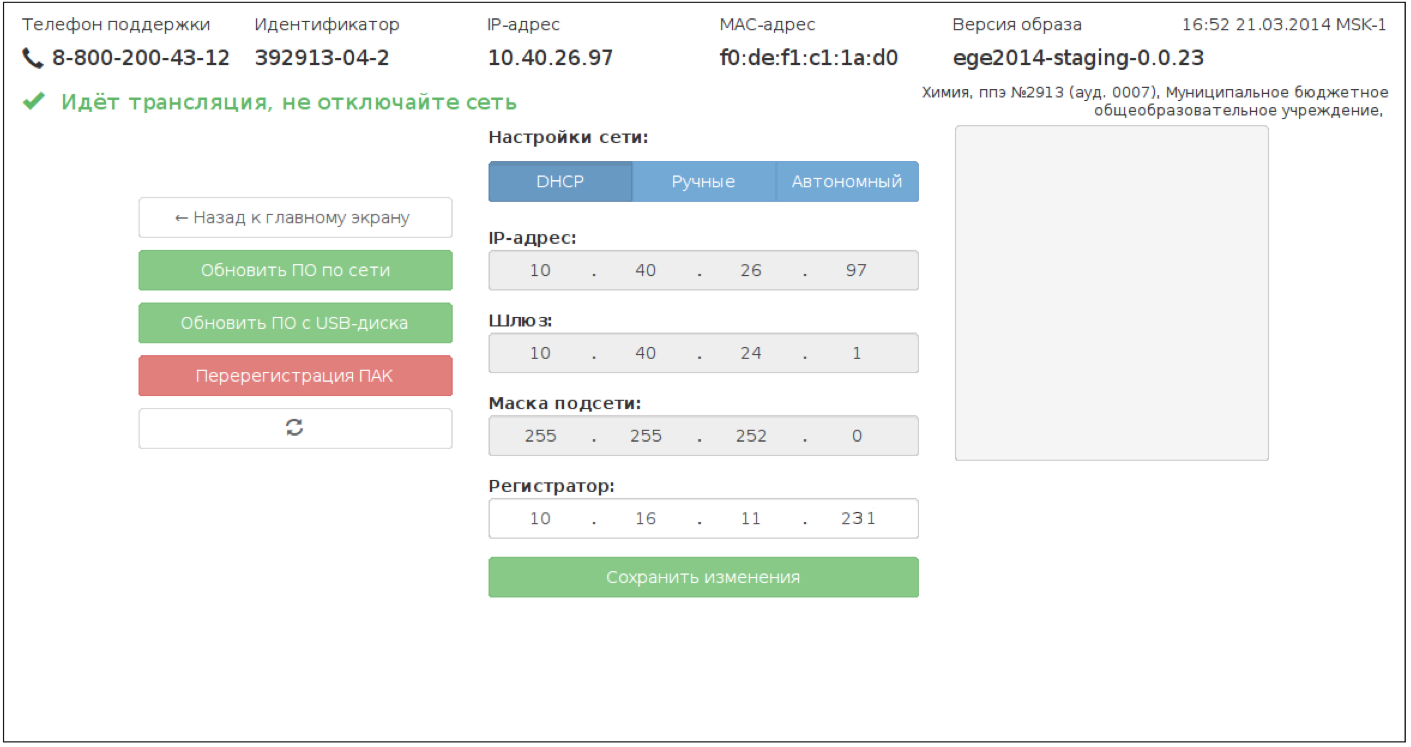

Для переустановки ПАК нажмите на «Меню администратора» и выберите пункт «Перерегистрация ПАК» (рис. 13).

Рис. 13

Далее выполняйте действия, описанные в п. 2.7, начиная с Шага 1.

Использование ПАК

Проверьте, что в поле служебной информации (рис. 5 п. 6) в строке «Свободно» указано 95%. Если написано, что свободно меньше 95%, звоните в службу технической поддержки по телефону 8-800-200-43-12.

ВНИМАНИЕ!!! Перед переходом к следующему шагу убедитесь, что в строке «Свободно» указано 95% свободного места!

Использование ПАК предполагает запись, воспроизведение или экспорт видео на диск или карту памяти.

Запись видео

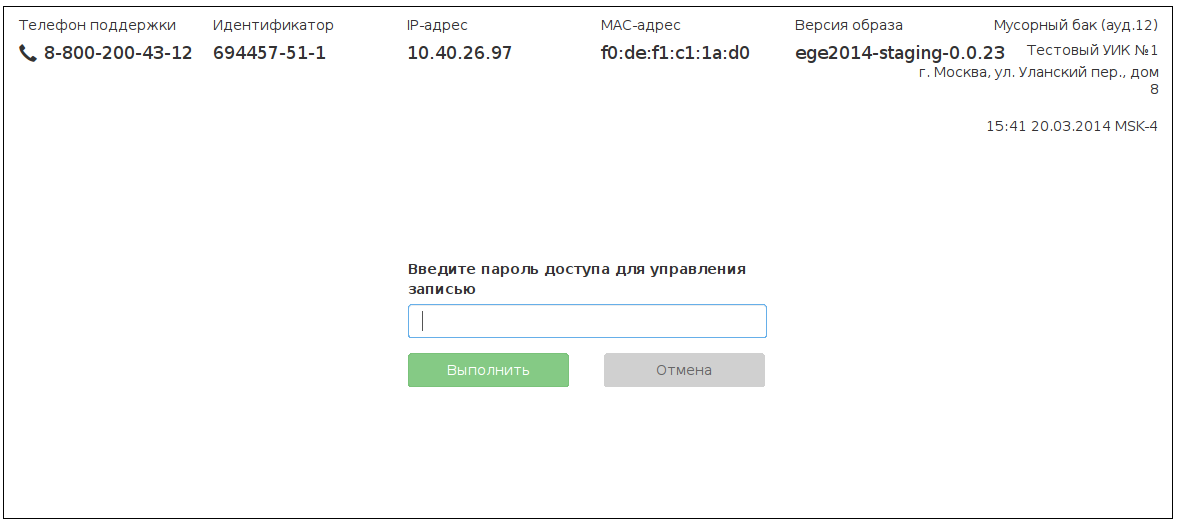

Нажмите “Начать запись”. Введите пароль доступа для управления записью и нажмите “Выполнить”.

Рис. 14

Для завершения записи нажмите “Остановить запись” и введите пароль доступа для управления записью.

Рис. 15

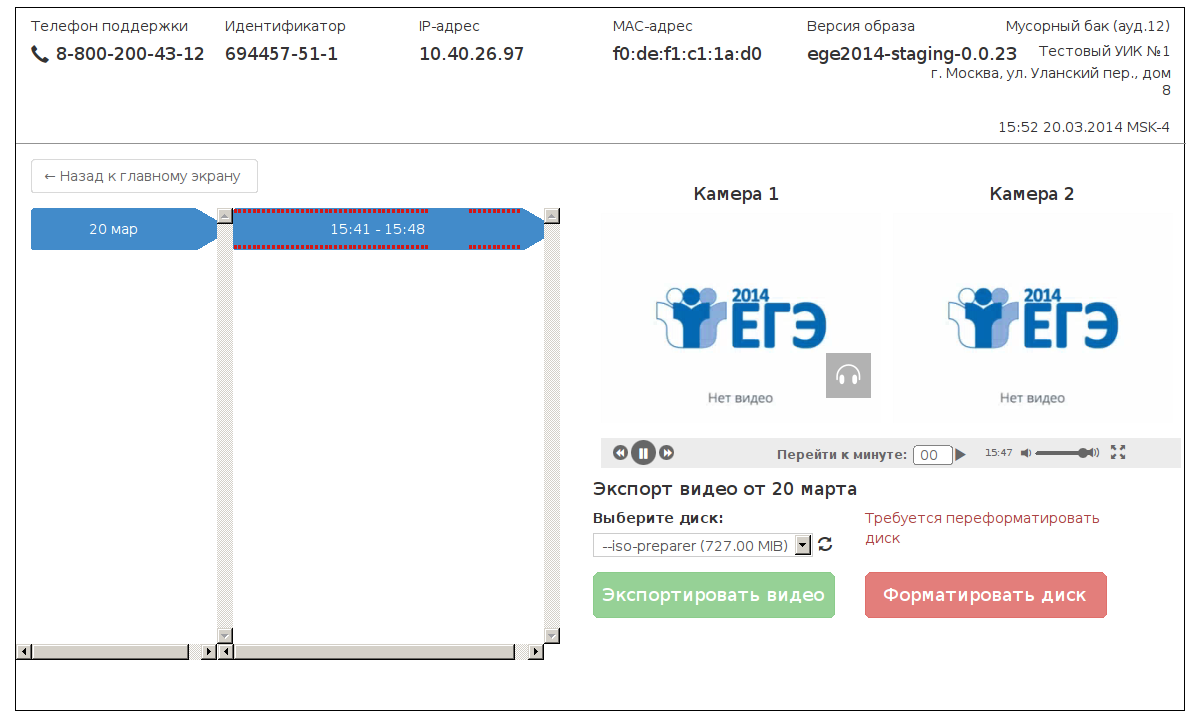

Воспроизведение и экспорт записей

Для просмотра доступных записей нажмите “Показать записи” и введите пароль доступа для доступа к архиву. На экране отобразится список дней, а также отрезки времени по часам, в которые велась запись видео. Выберите нужный день и час, затем в поле «Перейти к минуте» укажите время, с которого требуется начать воспроизведение записи (рис. 16). Нажмите на значок для начала просмотра.

Рис. 16

Красными точками отмечены незаписанные фрагменты: сверху — для первой камеры, снизу — для второй.

Для экспорта видео:
Подключите USB-носитель к свободному порту. Обновите список носителей, нажав на кнопку . Выберите диск или карту памяти, куда должна быть выгружена запись. Нажмите «Экспортировать видео».

Приложение

Таблица известных неисправностей

Проблема	Что делать
Не загружается операционная система (чёрный экран или экран загрузки) более пяти минут	Вынуть все камеры, перезагрузить компьютер. Если проблема не разрешилась — используйте резервный комплект.
Не запускается приложение ПО ПАК	Вынуть все камеры, перезагрузить компьютер.
Нет изображения с камер(ы)	Проверить, горят ли лампочки на камерах; проверить, что камеры подключены в правильные порты; поменять камеры местами; вынуть и вставить камеры в USB–порты; подключить камеры без USB–удлинителей.
Изображение на камере замерло (в приложении не видны движущиеся объекты)	Проверить, горят ли лампочки на камерах; проверить, что камеры подключены в правильные порты; поменять камеры местами; вынуть и вставить камеры в USB–порты; подключить камеры без USB–удлинителей.
ПАК высвечивает сообщение об ошибке «Хранилище не замонтировано»	ПАК неисправен - его нужно привезти в центр, подключить к интернету и написать заявку в службу технической поддержки.
Нет сетевого сигнала	Проверить индикатор подключения сетевой карточки
Географическое положение или номер участка определены неверно	Нажать на красную кнопку в левом верхнем углу и ввести десятизначный ПИН–код
Нет подтверждения о трансляции видеосигнала на сервер приёма видео	Позвоните в службу поддержки; приготовьтесь прочитать вслух служебную информацию и сообщения об ошибках.
Код подтверждения не получен	Позвоните в службу поддержки; приготовьтесь продиктовать ПИН.
Нет соединения с регистратором	Позвоните в службу технической поддержки; приготовьтесь прочитать вслух служебную информацию и сообщения об ошибках.
ПАК сообщает, что скорость соединения слишком низкая	Такая ошибка встречалась в старой версии ПО в компоненте «Запускатель»; начиная с версии 2.7.2 ошибка исправлена. После обновления ПО эта ошибка должна исчезнуть; если ошибка остаётся после обновления ПО — звоните в службу поддержки
