Для упрощения фазы заправки выходы SETPOINT (уставок) могут быть активированы вручную, одновременно с активацией выбранного выхода (SETPOINT 1 или 2). На соответствующем выходе TTL устанавливается максимальная частота, а соответствующий токовый выход (20 мA) до максимального значения.

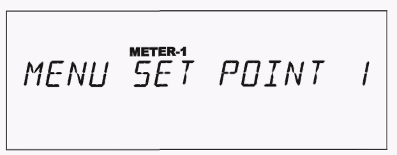

Для выполнения такой операции необходимо получить доступ к меню SETPOINT, которое должно быть активировано. Затем одновременно нажмите кнопки и.

При удерживании обеих кнопок в нажатом состоянии все вышеуказанные выходы остаются активированными.

9.4.        Бесконтактный датчик

Приборы B2 и B3 имеют 2 входа (B2) или 3 входа (B3), отмеченные как REMOTE (дистанционный),  к которым могут быть подключены бесконтактные датчики (см. Рис. 1 и Рис. 3). Такие датчики, вставленные в держатель датчика выходящего потока, сигнализируют о наличии воды в установке и, следовательно, о необходимости начала проверки.

Можно определить режимы работы входов REMOTE посредством конфигурации перемычки J43 в приборе B2 и переходников J43 и J44 в приборе B3: путем вставки перемычки в соответствии с надписью INDEP - входы REMOTE становятся независимыми друг от друга, и каждый из них включает или отключает выходы соответствующей секции METER. Если вставить перемычку в соответствии с надписью SLAVE, то в этом случае только вход REMOTE секции METER 1 остается активным, и будет управлять всеми выходами прибора.

Для активации прибора (METER 1, 2 или 3) бесконтактный датчик должен быть нормально замкнутым.

НЕ нашли? Не то? Что вы ищете?

9.5.        Подключение датчика PT100

Из схемы подключений, представленной на Рис. 1 и 3, очевидно, что на приборе предусмотрена возможность установки 3-х жильных датчиков PT100.

Относительно двух полюсов PT100- необходимо закоротить два контакта зажимов с маркировкой "C" при помощи перемычки (Рис. 1 и 3) и соединить два провода PT100 между одним из полюсов "C", третий провод остается неподключенным; вместо четвертого провода необходимо соединить оба провода с одним из двух пар скрученных проводов на третьем полюсе, а два других провода другой скрученной пары к двум полюсам с маркировкой "C".

9.6. Конфигурация карты MMC

Контроллер предусматривает запись данных, собранных на карту памяти типа ММС. Информация, содержащаяся в памяти, может быть следующей: - измеренное значение таймера, состояние уставки SETPOINT, состояние сигнализаций.

9.6.1.        Установка карты MMC

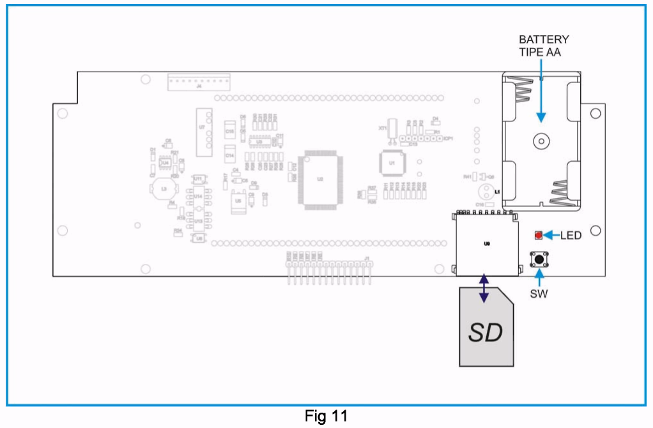

Установите карту MMC, как показано на Рис.11, светодиод загорится на ~3 секунды для подтверждения правильной загрузки памяти прибора.

В случае ошибки светодиод будет часто мигать. Снимите карту памяти, отформатируйте ее при помощи персонального компьютера в режиме FAT16 или FAT32 и попытайтесь повторить процедуру установки, описанную выше.

Если карта памяти по-прежнему не работает, необходимо ее заменить.

9.6.2.        Снятие карты MMC

При включенном приборе нажимайте кнопку SW до тех пор, пока светодиод не начнет мигать. В этот момент можно безопасно удалить карту памяти.

ВНИМАНИЕ

Во избежание порчи или потери данных, собранных на карту памяти, необходимо вставить две батарейки типа АА в отсек для батареек, показанный на Рис. 11.

9.6.3. Меню токовых (аналоговых) выходов

Контроллер оснащен двумя выходами тока, устанавливаемыми пользователем. Значение измерения, соответствующее 4 или 20 мA, может устанавливаться для каждого выхода.

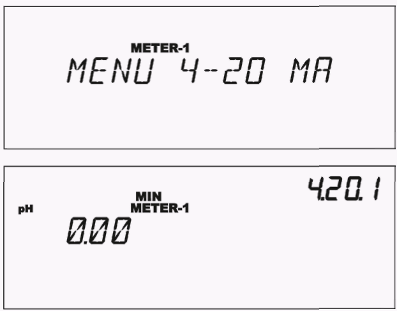

В главном меню нажмите кнопку  при отображении сообщения  "MENU 4-20 мA".

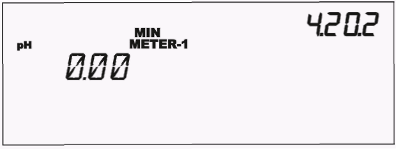

Нажмите  кнопки для установки значения pH для первого выхода тока, соответствующего 4 мА.

Нажмите кнопку для подтверждения выбора.

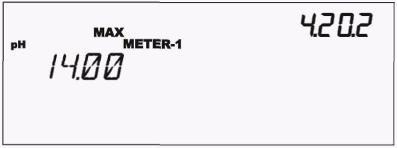

Нажмите кнопки для установки значения pH для первого выхода тока, соответствующего 20 мА.

Нажмите кнопку для подтверждения выбора.

Нажмите кнопки для установки значения pH для второго выхода тока, соответствующего 4 мА.

Нажмите кнопку для подтверждения выбора.

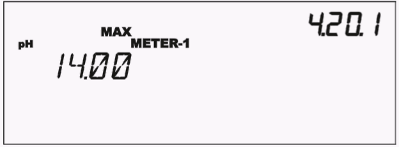

Нажмите кнопки для установки значения pH для второго выхода тока, соответствующего 20 мА.


Нажмите кнопку для подтверждения выбора.

Можно подключить выходы тока к внешним насосам с управлением по току, в этом случае необходимо совместить «нижнее» значение тока (4 мА) с уставкой SETPOINT на приборе и в соответствии с требованиями системы, «высокое» значение тока (20 мА) со значением измерения, от которого внешнее вмешательство должно активизироваться.

10. Версия встроенного ПО

В контроллерах В2 и В3 установлено два различных типа встроенного ПО:

    Встроенное ПО контроллера – интерфейс управления пользователя Встроенное ПО измерительного устройства – управление измерительным устройством прибора (METER 1, 2 или 3).

Одновременно нажмите кнопки

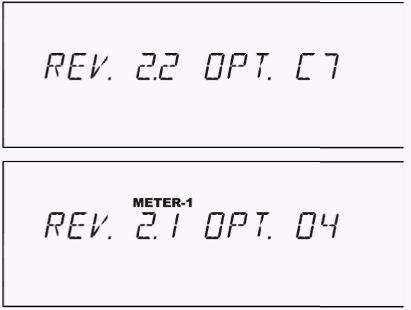

, на дисплее отобразится версия встроенного ПО контроллера.

Нажмите кнопку для отображения версии встроенного ПО  METER 1, нажмите снова  для отображения METER 2 и METER 3 (METER 3 имеется только для контроллера  B3).

Нажмите кнопку для возврата в режим измерения.



11. Процедура сброса (RESET)

В течение 15 секунд после включения прибора нажмите кнопку и войдите  в главное меню. На дисплее отобразится следующее сообщение:

Одновременно нажмите кнопки  . На дисплее отобразится следующее сообщение:

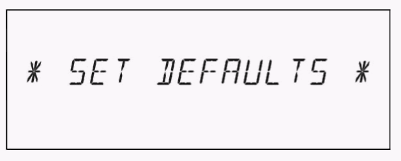

На данном этапе, можно выполнить два различных типа сброса (RESET):

Дважды последовательно нажмите кнопку , затем кнопку для выполнения общего сброса (возврат к заводским установкам).

Дважды последовательно нажмите кнопку , затем кнопку для выполнения частичного сброса (возврат к заводским установкам с сохранением калибровки датчика).


12. Меню, защищенное паролем

Пароль моет быть задействован для пресечения доступа к меню установок.

При использовании пароля пользователь все еще имеет возможность регулировать одну калибровку. Это позволит ему, например, выполнить малые регулировки измерения посредством фотометра.

Если пароль присутствует, установки с доступом через меню изменяются способом, описанным в параграфе 8.3.

Нажатием кнопки   в режиме измерения контроллера пользователь переходит в особое меню, где задается вопрос, намеревается ли он выполнять одну калибровку, либо ввести требуемый пароль для получения доступа к обычным меню установок.

Требуемый выбор может выполняться кнопками и.

В случае выбора калибровки, см. параграф 8.3.2.

Просьба отметить, что в этом случае может регулироваться только одна калибровка. В частности:

    В случае с pH -> втора позиция калибровки (со значением, отличающимся от 7.00); Во всех других случаях -> первая позиция калибровки (со значением, отличающимся от 0.00).

С другой стороны, если пользователь выбрал получение доступа к обычным меню установок, необходимо ввести действующий пароль, как описано в параграфе 8.3.1.

13. Заправка насосов

Для облегчения заправки насосов можно вручную активировать выход для уставок SETPOINT.

Такая процедура доступна даже при наличии пароля путем нажатия двух кнопок (как описывалось выше) во время визуализации измерения.

Процедура заправки включает в себя:

    Активацию реле уставки SETPOINT Выход 4-20 мА устанавливается на 20 мА В режиме ON/OFF активируется реле TTL. В режиме PROPORTIONAL выход TTL устанавливается на максимальную частоту.

Для выполнения данной операции:

Одновременно нажмите кнопки и или и для входа в установку заправки.

Установка заправки откроет окно

Выберите измерение для выполнения операции при помощи кнопки .

Нажмите кнопку для насоса №1.

Нажмите кнопку для насоса №2.

При удерживании кнопок в нажатом положении все выходы остаются активированными.
