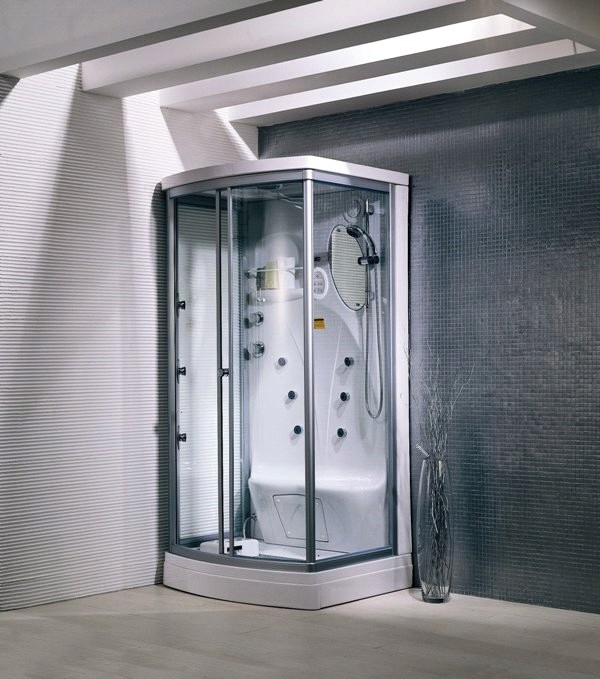

ДУШЕВАЯ КАБИНА
AQUALUX AQ-517ATH
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

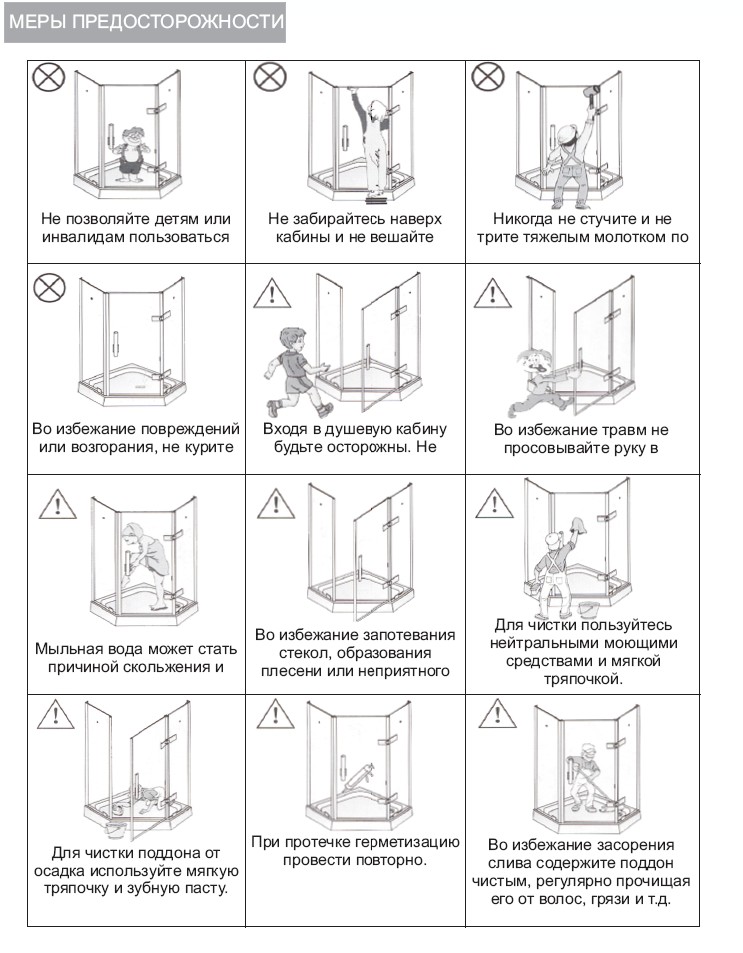

Важно
| Электромонтаж данного изделия должен производиться строго в соответствии с данной Инструкцией квалифицированными специалистами. В противном случае некорректная сборка кабины может привести к повреждениям изделия и травмам. |

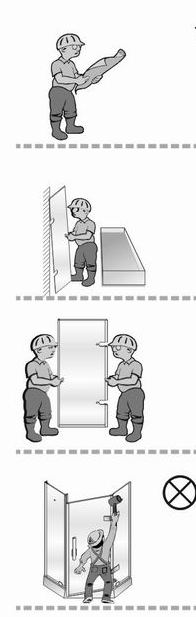

Распаковав коробку, проверьте наличие всех деталей. Следует временно установить стеклянные панели в вертикальном положении, прислонив к стене. Горизонтальное положение стеклянных панелей может привести к их повреждениям. Будьте внимательны, обращаясь с углами стекол. | |
Стеклянные панели вертикально кладут 2 человека. | |
Никогда сильно не стучите по стеклянным панелям. |

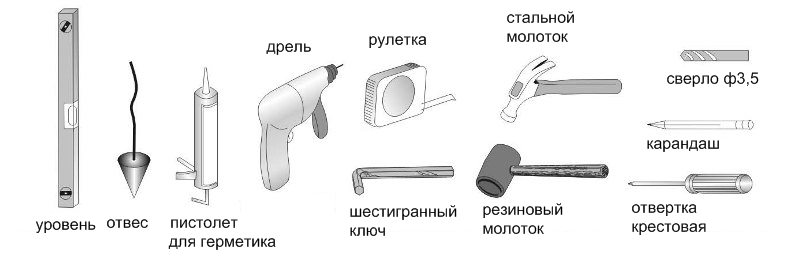

Инструменты, необходимые при установке

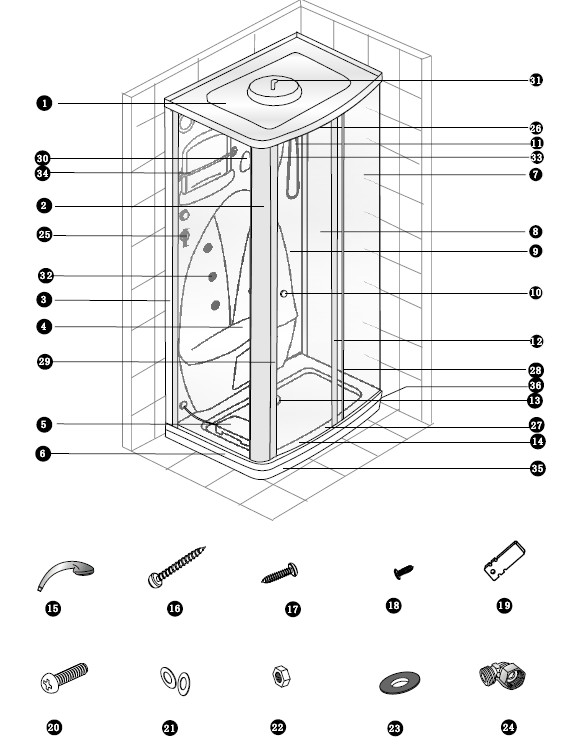

СОСТАВНЫЕ ЧАСТИ
AQ-517ATH
№ | наименование | кол-во | № | наименование | кол-во | № | наименование | кол-во |
1 | крыша | 1 | 13 | сифон, пластик | 1 | 25 | 1 | |
2 | алюминевый профиль | 1 | 14 | фронтальный профиль | 2 | 26 | верхние ролики | 2 |
3 | задняя панель | 1 | 15 | ручной душ | 1 | 27 | нижние ролики | 2 |
4 | левое стекло | 1 | 16 | комплект шурупов ST4x30 | 8 | 28 | силиконовая прокладка для стекла | 2 |
5 | ножной массаж | 1 | 17 | комплект шурупов ST4x16 | 5 | 29 | Комплект магнитных прокладок для двери | 1 |
6 | поддон | 1 | 18 | комплект шурупов ST4x12 | 4 | 30 | функциональная панель (вентилятор, свет, панель управления гидромассжем) | 1 |
7 | стекляная дверь | 1 | 19 | соеденительная деталь для профиля | 2 | 31 | Верхний душ | 1 |
8 | правое стекло | 1 | 20 | комплект болтов М4 | 10 | 32 | гидромассажные форсунки | 9 |
9 | подвижное стекло | 1 | 21 | комплект шайб для болта М4 | 20 | 33 | зеркало | 1 |
10 | ручка для двери | 1 | 22 | Комплект гаек М4 | 10 | 34 | полка для полотенца | 1 |
11 | душевой комплект со стойкой, хром | 1 | 23 | уплотнительная прокладка для трубы | 2 | 35 | большая фронтальная панель | 1 |
12 | маленькая вертикальная стойка | 1 | 24 | угловой фитинг | 1 | 36 | малая фронтальная панель | 1 |

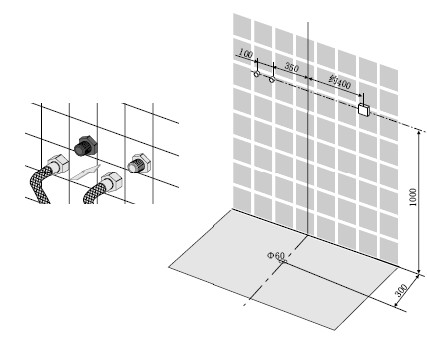

Подготовка к установке
А. Источник воды: источники горячей и холодной воды соединяются с товаром цинковыми трубками G1/2. Трубки должны отходить от стены как минимум на 50мм.
B. Сливное отверстие: должно быть предусмотрено заранее, не должно быть меньше 60мм в диаметре.

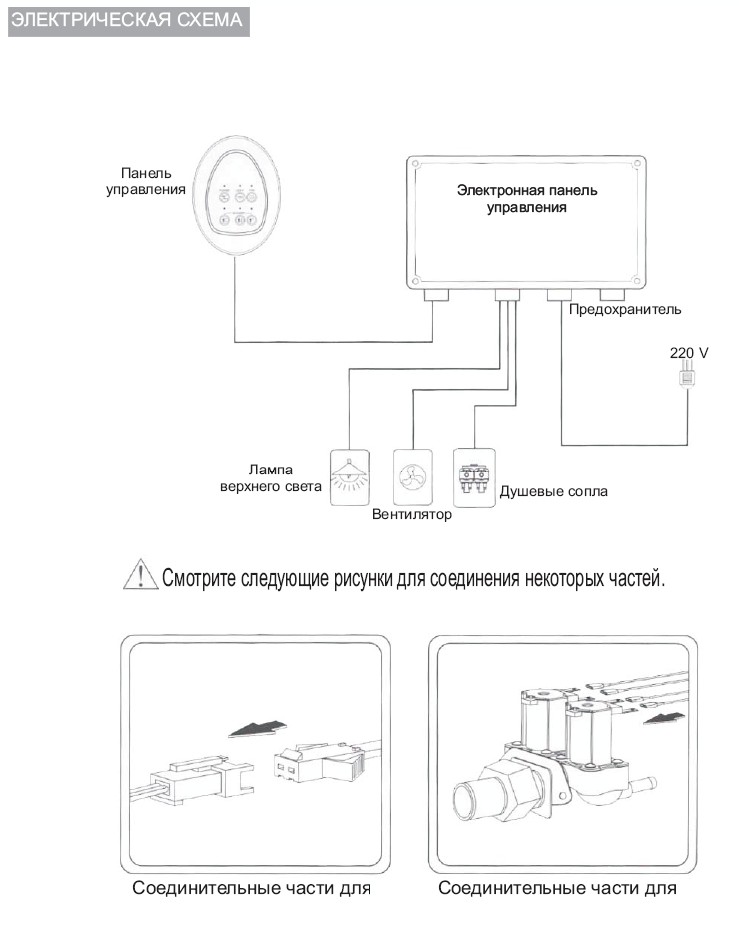

C. Линия питания: установлена заранее – отдельная линия в 220V+10%, 50Hz с независимым выключателем и заземлением. Поперечное сечение не меньше 1,5ммІ.
D. Электрические спецификации верхнего света: АС 12V, 10W.
Примечание:
Источники воды и электричества должны быть снабжены отдельными вентилями/выключателями. Температура горячей воды не должна быть ниже 65С°, давление воды должно быть - 0,1~0,4МПа. После использования всегда выключайте изделие от источника питания. Рекомендуется проверять изделие на наличие протечек профессиональным электриком каждые полгода.

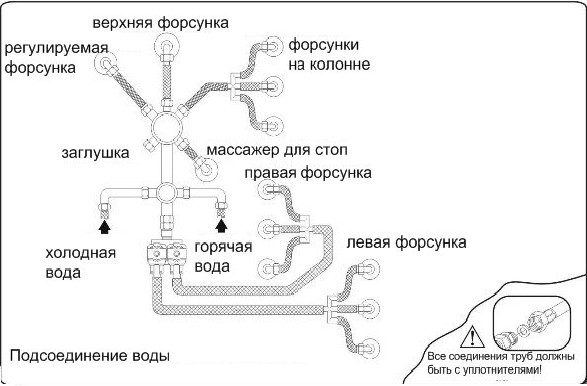

Подсоединение воды
Подготовка к установке

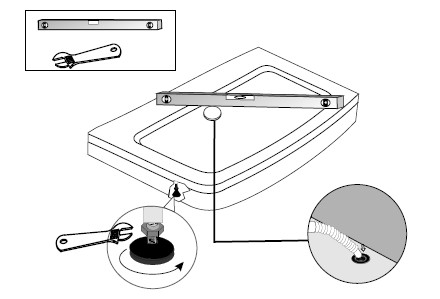

Установка поддона
Примечание
Внутренний диаметр канализационного отверстия не должен быть меньше внешнего диаметра сливного шланга, иначе дренаж затруднится.

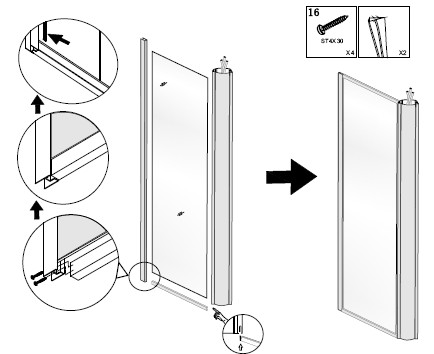

Установка панелей

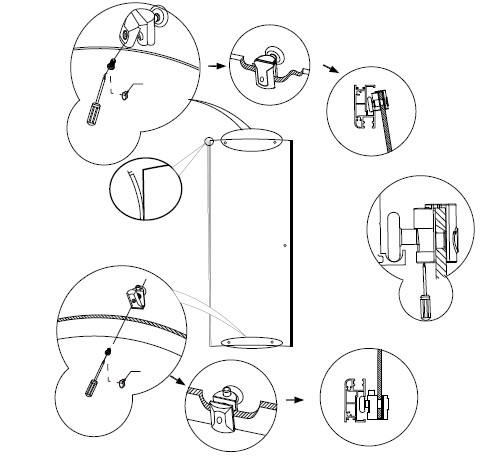

Установка роликов

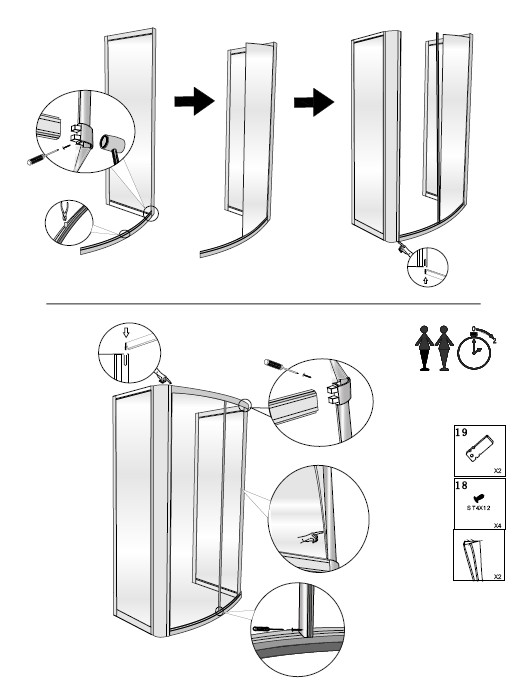

Установка дверной рамы

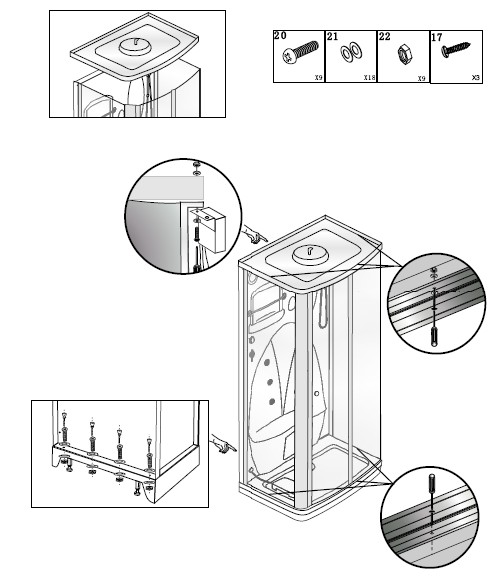

Установка крыши

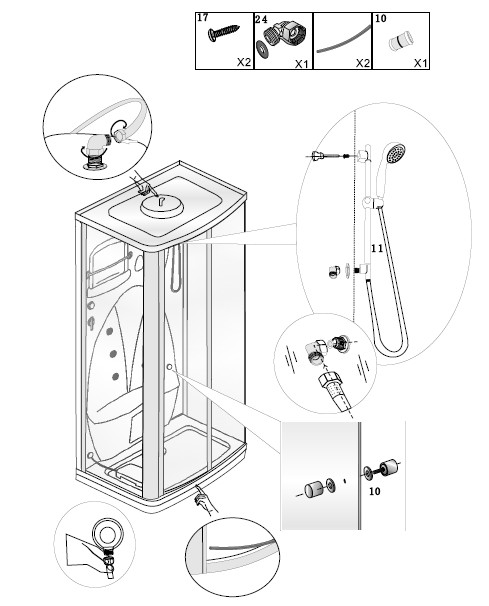

Установка комплектующих.

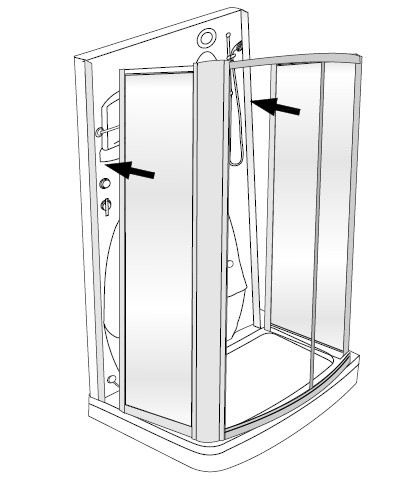

Проверка и регулировка
Проверка и регулировка душевой кабины | Примечание После установки проверьте положение кабины, легко ли открывается и закрывается дверь. Если необходимо отрегулируйте ролики и боковые профили, чтобы дверь открывалась свободно. |

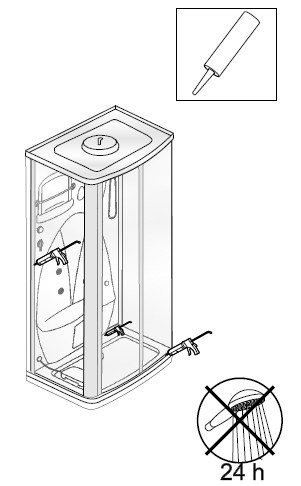

Герметизация
После проверки и регулировки заполните герметиком зазоры между стеновыми панелями, крышей и поддоном для предотвращения протечек.

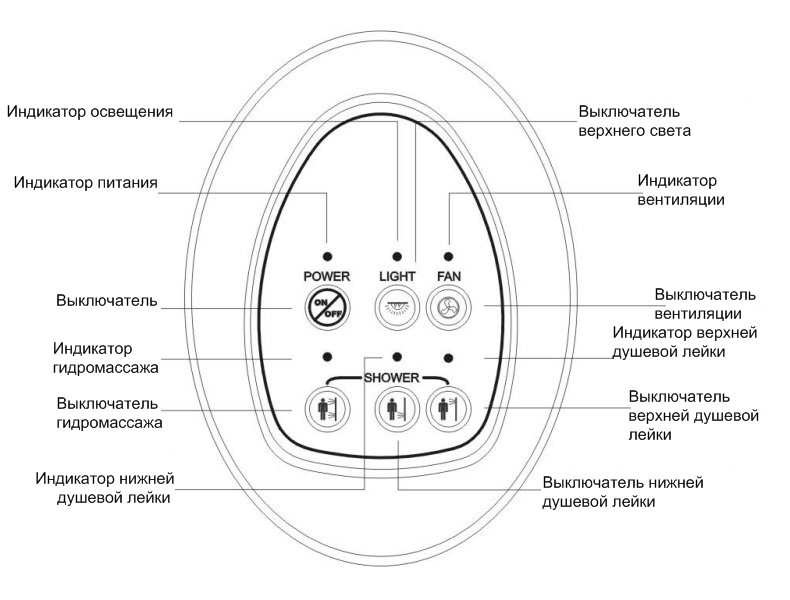

Панель управления
А) Кнопки панели управления
B) Использование
• Для начала использования душевой кабиной нажмите кнопку
. Загорится индикатор питания. Повторное нажатие кнопки выключит изделие от источника питания.
• Для включения верхнего света нажмите кнопку
после включения изделия в сеть. Загорится индикатор верхнего света, повторное нажатие на кнопку выключит верхний свет.
• Нажав кнопку
, вы включите функцию вентиляции. Загорится индикатор вентиляции, повторное нажатие приведет к выключению функции.
• Нажатием кнопки
вы включите работу верхнего душа. Загорится соответствующий индикатор. Повторное нажатие выключит верхний душ.
• Нажатием кнопки
вы включите работу нижнего душа. Загорится соответствующий индикатор. Повторное нажатие выключит нижний душ.
• Для включения гидромассажа нажмите кнопку
, загорится индикатор гидромассажа. Повторно нажав кнопку, вы выключите функцию гидромассажа.
Функции душа

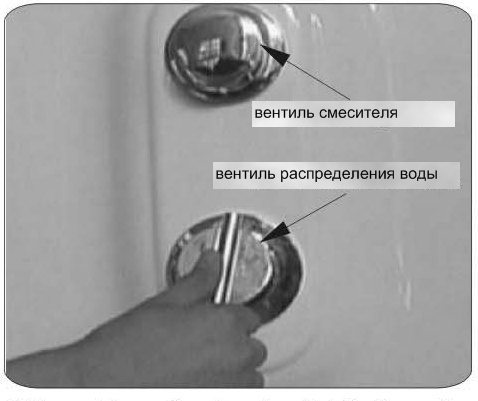

А. Использование вентиля смесителя: Потяните за ручку вентиля смесителя как показано на рис. •Поверните ручку по часовой стрелке для получения горячей воды. • Повернув ручку против часовой стрелки, вы получите холодную воду. • Установите ручку в среднем положении, и вода перемешается, вы можете регулировать температуру по желанию. |
|
В. Использование вентиля распределения воды: Повернув ручку вентиля распределения воды на позицию желаемой функции, потяните за ручку, вы установили соответствующую функцию. •Верхний душ: поверните колесико вентиля распределения воды на позицию •Подвижная (регулируемая) форсунка: поверните колесико на позицию •Малые форсунки на профилях: поверните колесико на позицию •Малые форсунки: поверните колесико на позицию | |

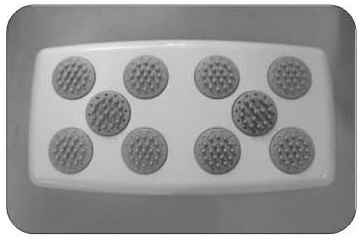

С. Массажер стоп Вытащите массажер, который висит на стене, положите его под ноги. Поверните ручку вентиля распределителя на позицию |
|
, потяните за ручку вверх. Для выключения работы верхнего душа опустите ручку.
, потяните за ручку. Для выключения работы душа регулируемой форсункой опустите ручку.
потяните за ручку. Для выключения работы малых форсунок на боковых профилях опустите ручку.
потяните за ручку, нажмите на кнопку
на панели управления.
, потяните за ручку. Сильные потоки воды пойдут из массажера. Для улучшения качества массажа стоп передвигайте ногами, меняя положение ступней.
ГАРАНТИЙНЫЙ ТАЛОН №________________
Наименование товара: душевая кабина
Модель____________________________________________________
Название и адрес торговой организации__________________________________
___________________________________________________________
Дата продажи______________ Подпись Продавца_______________
Штамп или печать
Гарантийный срок: 12 (двенадцать) месяцев с даты покупки
По вопросам гарантийного ремонта Товара и заказа запасных частей обращаться к Продавцу, оформившему покупку конечному Покупателю.
Условия гарантии:
- Товар должен быть смонтирован квалифицированным персоналом в строгом соответствии с руководством по установке.
- Товар должен эксплуатироваться в строгом соответствии с руководством по эксплуатации.
- Продавец не несет гарантийные обязательства и ответственность за материальный ущерб, причиненный вред здоровью, жизни, имуществу Покупателя и третьим лицам, на товар, получивший повреждение по причине аварий, неправильной эксплуатации, небрежного обращения, недостатков внешней системы электро - и водоснабжения, а также по причинам, возникшим из-за монтажа(установки) и пуско-наладочных работ по данному товару, осуществляемых не квалифицированным персоналом; на товар, имеющий недостатки, возникшие вследствие: неправильной транспортировки, хранения, разгрузки-погрузки; несоблюдения руководства по установке, неправильного обслуживания товара, использования некачественных деталей или элементов не соответствующих требованиям руководства по эксплуатации; использования товара в целях, для которых он не предназначен; механических повреждений или коррозии корпуса товара и его отдельных элементов, возникшие в результате воздействия каких-либо внешних факторов, включая: сколы и царапины от камней, воздействие града, кислотных дождей, стихийных бедствий, химических и абразивных веществ, и в иных случаях, не предусмотренных руководством по установке и эксплуатации.
- Устранение недостатков производственного характера Товара осуществляется на всем протяжении гарантийного срока в течение 20 рабочих дней при наличии необходимых запасных частей на складе Продавца с момента получения уведомления и при условии, что они не вызваны обстоятельствами, при которых гарантия на товар не распространяется. В случае если для устранения причин недостатков производственного характера требуется замена запасных частей, закупка которых производится за пределами РФ, срок устранения недостатков увеличивается на время поставки таких запасных частей, о чем Продавец уведомляет Покупателя.
- При извещении необходимо предоставить письменное обращение при помощи факсимильной связи или электронной почты, с указанием следующих сведений:
Наименование организации заказчика и контактную информацию ответственного лица; Признаки неисправности изделия Копия документа, подтверждающего покупку изделия (накладная, квитанция, фото) Копия настоящего гарантийного талонаОтметка о возврате или обмене товара:
С условиями гарантии СОГЛАСЕН:
ПОКУПАТЕЛЬ____________________________(подпись)
Дата: «__»_____________ 2_____г.
