И-Брест»
ОКП РБ – 36.14.1 МКС 97.140
УТВЕРЖДАЮ:
Директор И-Брест»
_______________
« » 2013 г.
НАБОР МОДУЛЬНОЙ МЕБЕЛИ
«GRAPHIC»
Проект S202.00
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ТО BY 809000142.242-2013
(ГОСТ 16371-93, 19917-93)
Дата введения: 11.12.2013
Согласовано: Разработал:
главный технолог инженер-конструктор
_______________ ___________
начальник ОТК
________________
г. Брест, 2013г.
Настоящее техническое описание разработано И-Брест» и распространяется на набор модульной мебели «GRAPHIC», проект S202.00.
Технические требования на набор модульной мебели «GRAPHIC» должны соответствовать ГОСТ 16371-93, ГОСТ 19917-93 и конструкторской документации.
Конструкторская документация разработана И-Брест».
Адрес: Республика Беларусь, 224025, г. Брест, ул. Катин Бор 119, каб.205.
1 ОПИСАНИЕ ИЗДЕЛИЯ
1.1 Набор модульной мебели «GRAPHIC», проект S202.00, выполнен в едином архитектурно-художественном и конструкторско-технологическом решении и предназначен для оборудования интерьера жилых комнат.
1.2 Набор модульной мебели «GRAPHIC», проект S202.00 отличается характерной конструкционной новизной, оригинальным дизайном фасадных элементов и соответствует современным требованиям эстетики.
1.3 Перечень изделий, входящих в набор модульной мебели «GRAPHIC»,
проект S202.00, представлен в таблице 1.
Таблица 1
№ п/п | Наименование изделия | Номер проекта |
1 | Комод S202-KOM2SL | S202.01 |
2 | Комод S202-KOM2SP | S202.02 |
3 | Комод S202-KOM5SL | S202.03 |
4 | Комод S202-KOM5SP | S202.04 |
5 | Кровать S202-LOZ/90 | S202.05 |
6 | Полка S202-POL/86 | S202.06 |
7 | Полка S202-POL/140 | S202.07 |
8 | Стол письменный S202-BIU1D1SL | S202.08 |
9 | Стол письменный S202-BIU2S | S202.09 |
10 | Тумба S202-KOM2D | S202.10 |
11 | Тумба для постельных принадлежностей S202-SZU | S202.11 |
12 | Шкаф S202-REG1D2SL | S202.12 |
13 | Шкаф S202-REG1D2SP | S202.13 |
14 | Шкаф S202-REG/57L | S202.14 |
15 | Шкаф S202-REG/57P | S202.15 |
16 | Шкаф S202-SZF2D | S202.16 |
17 | Шкаф S202-SZFN1D | S202.17 |
18 | Шкаф верхний S202-NAD1D | S202.18 |
19 | Шкаф верхний S202-NAD1D/SZFN | S202.19 |
20 | Шкаф верхний S202-NAD2D/SZF | S202.20 |
21 | Шкаф настенный S202-SFW1DL | S202.21 |
22 | Шкаф настенный S202-SFW1DP | S202.22 |
23 | Шкаф настенный S202-SFW2D/86/38 | S202.23 |
24 | Шкаф настенный S202-SFW2D/86/75 | S202.24 |
1.4 Комод S202-KOM2SL, проект S202.01 – сборно-щитовой конструкции, на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет два выдвижных ящика на роликовых направляющих, которые крепятся к стенке боковой левой и к стенке средней, расположенной с правой стороны тумбы. Донья ящиков вставлены в пазы, пропиленные в стенках и передних панелях ящиков. Панели ящиков – щитовые, крепятся к стенкам боковым ящиков, имеют на боковой кромке фрезеровку для открывания. Отделение между стенкой средней и стенкой боковой правой закрыто вертикальной цокольной планкой, которая соединяется со щитом верхним и щитом нижним. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием - склеенная, крепится при помощи гвоздей. Тумба установлена на ножках пластмассовых.
1.5 Комод S202-KOM2SР, проект S202.02 – зеркальное отражение комода
S202-KOM2SL, проект S202.01.
1.6 Комод S202-KOM5SL, проект S202.03 – сборно-щитовой конструкции, на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет пять выдвижных ящиков на роликовых направляющих, которые крепятся к стенке боковой левой и к стенке средней, расположенной с правой стороны тумбы. Донья ящиков вставлены в пазы, пропиленные в стенках и передних панелях ящиков. Панели ящиков – щитовые, крепятся к стенкам боковым ящиков, имеют на боковой кромке фрезеровку для открывания. Отделение между стенкой средней и стенкой боковой правой закрыто вертикальной цокольной планкой, которая соединяется со щитом верхним и щитом нижним. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием (склеенная), крепится при помощи гвоздей. Тумба установлена на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.7 Комод S202-KOM5SР, проект S202.04 – зеркальное отражение комода
S202-KOM5SL, проект S202.03.
1.8 Кровать S202-LOZ/90, проект S202.05 – сборно-щитовой конструкции, состоит из двух спинок из плиты ДСП: одна – щитовая, другая – сборно-щитовая, состоящая из щита и трех планок из ДСП, соединенных между собой, - и двух щитовых боковых стенок. Боковые стенки соединены между собой двумя горизонтальными цоколями. Основание под матрац – основа матрацная из фанеры (собственного изготовления). Основа матрацная состоит из рамки, изготовленной из фанерных брусков, с установленными в пристрелянные к ним карманы пластмассовые деталями ЛАТОФЛЕКС (ламелями). Устанавливается на опорные бруски, закрепленные на боковых стенках и спинках кроватей. Установлена кровать на полимерных опорах (подпятниках).
1.9 Полка S202-POL/86, проект S202.06; полка S202-POL/147, проект S202.07 – щитовой конструкции, состоят из полупроходных боковых стенок, щита горизонтального в основании и вертикального заднего щита. Навешиваются на стену при помощи пластмассовых регулируемых кронштейнов для навешивания и дюбелей с крючками.
1.10 Стол письменный S202-BIU1D1SL, проект S202.08 – щитовой конструкции, на одной полупроходной, одной непроходной боковых стенках. Крышка стола прямоугольной формы. Пространство под крышкой стола разделено стенкой средней на две части: открытое отделение и тумба. В открытом отделении расположена выдвижная полка на металлических роликовых направляющих и щит задний. Тумба стола – на двух непроходных боковых стенках со щитом горизонтальным в основании. В верхней части тумбы – ящик на металлических роликовых направляющих, который крепится к стенке боковой левой и к стенке средней, расположенной в верхней части с правой стороны тумбы. Дно ящика вставлено в пазы, пропиленные в стенках и передней панели ящика. Панель ящика – щитовая, крепится к стенкам боковым ящика, имеет на боковой кромке фрезеровку для открывания. За распашной дверью – полка переставная. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. Отделение между стенкой средней и стенкой боковой правой закрыто вертикальной цокольной планкой. Задняя стенка тумбы выполнена из плиты ХДФ с защитно-декоративным покрытием, крепится к корпусу при помощи гвоздей. Стол установлен на полимерных опорах (подпятниках) и ножках пластмассовых. Ножки пластмассовые крепятся к щиту нижнему тумбы стола, полимерные опоры (подпятники) крепятся к нижней кромке стенки боковой правой.
1.11 Стол письменный S202-BIU2S, проект S202.09 – щитовой конструкции на полупроходных боковых стенках, с прямоугольной щитовой крышкой. Стенки боковые соединяются щитом задним. В верхней части тумбы – два ящика на металлических роликовых направляющих, которые крепятся к стенкам боковым и к стенке средней, расположенной в верхней части стола. Донья ящиков вставлены в пазы, пропиленные в стенках и передних панелях ящиков. Панели ящиков – щитовые, крепятся к стенкам боковым ящиков, имеют на боковой кромке фрезеровку для открывания. Установлен стол на полимерных опорах (подпятниках).
1.12 Тумба S202-KOM2D, проект S202.10 – щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. По середине тумбы, с фасадной стороны, между щитами верхним и нижним, установлена вертикальная цокольная планка. За двумя распашными дверями – две полки переставные. Двери – щитовые, имеют на боковой кромке фрезеровку для открывания. Задняя стенка тумбы выполнена из плиты ХДФ с защитно-декоративным покрытием (склеенная), крепится к корпусу при помощи гвоздей. Тумба установлена на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.13 Тумба для постельных принадлежностей S202-SZU, проект S202.11 – щитовой конструкции. Корпус тумбы состоит из двух боковых стенок, стенки передней и стенки задней. К стенке передней крепятся две панели из ДСП. Дно вставлено в пазы, пропиленные в боковых стенках, стенке передней и стенке задней тумбы, крепится при помощи пластмассовых элементов крепления задней стенки с шурупом. Для фиксации дна тумбы снизу установлен фиксатор дна ящика из ДСП. Тумба установлена на колесных опорах.
1.14 Шкаф S202-REG1D2SL, проект S202.12 – щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Разделен полкой соединительной на два отделения. В нижнем отделении – два ящика на металлических роликовых направляющих, которые крепятся к стенке боковой левой и к стенке средней, расположенной в нижнем отделении с правой стороны. Донья ящиков вставлены в пазы, пропиленные в стенках и передних панелях ящиков. Панели ящиков – щитовые, крепятся к стенкам боковым ящиков, имеют на боковой кромке фрезеровку для открывания. В верхнем отделении за распашной дверью – одна полка соединительная и три полки переставные. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. Отделение между стенкой средней нижнего отделения и стенкой боковой правой закрыто вертикальной цокольной планкой, которая соединяется со щитом верхним и щитом нижним. Задняя стенка тумбы выполнена из плиты ХДФ с защитно-декоративным покрытием (склеенная), крепится к корпусу и к полкам соединительным при помощи гвоздей. Шкаф установлен на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.15 Шкаф S202-REG1D2SР, проект S202.13 – зеркальное отражение шкафа S202-REG1D2SL, проект S202.12.
1.16 Шкаф S202-REG/57L, проект S202.14 – щитовой конструкции на полупроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет открытое отделение с одной полкой соединительной и тремя переставными полками. С правой стороны имеет вертикальную цокольную планку, которая соединяется со щитом верхним и щитом нижним. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием (склеенная), крепится к корпусу и полке соединительной при помощи гвоздей. Шкаф установлен на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.17 Шкаф S202-REG/57Р, проект S202.15 – зеркальное отражение шкафа
S202-REG/57L, проект S202.14.
1.18 Шкаф S202-SZF2D, проект S202.16 – щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. По середине шкафа, с фасадной стороны, между щитами верхним и нижним, установлена вертикальная цокольная планка. За двумя распашными дверями – полка соединительная и стенка средняя. Стенка средняя разделяет внутреннее пространство шкафа на два отделения. В левом отделении - три полки переставные. В правом отделении – штанга стационарная или три полки переставные (два варианта использования внутреннего пространства отделения). Двери – щитовые, имеют на боковой кромке фрезеровку для открывания. Задняя стенка шкафа выполнена из плиты ХДФ с защитно-декоративным покрытием (склеенная), крепится к корпусу и полке соединительной при помощи гвоздей. Шкаф установлен на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.19 Шкаф S202-SZFN1D, проект S202.17– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный со скошенным передним углом, в верхней части – щит горизонтальный со скошенным передним углом. За распашной дверью в верхней части находится полка соединительная со скошенным передним углом, в нижней части имеется два отделения, разделенные между собой стенкой средней. В дальнем отделении в верхней части расположена штанга для одежды стационарная. В ближнем отделении находятся три переставные полки. С левой стороны имеет вертикальную цокольную планку, которая соединяется со щитом верхним и щитом нижним. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. Изделие имеет две задние стенки. Одна выполнена из плиты ДСП ламинированной, крепится к корпусу при помощи шкантов, конформатов, эксцентриковых стяжек; вторая – из плиты ХДФ с защитно-декоративным покрытием, крепится к корпусу и полке соединительной при помощи гвоздей. Шкаф установлен на ножках пластмассовых. Для предотвращения опрокидывания во время эксплуатации изделие крепится к стене при помощи ленты фиксирующей и дюбеля с шурупом.
1.20 Шкаф верхний S202-NAD1D, проект S202.18– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет одно отделение за распашной дверью. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. С правой стороны имеет вертикальную цокольную планку, которая соединяется со щитом верхним и щитом нижним. Задняя стенка шкафа выполнена из плиты ХДФ с защитно-декоративным покрытием, крепится к корпусу при помощи гвоздей. Шкаф устанавливается на верхний щит следующих изделий: шкаф S202-REG1D2SL,
проект S202.12; шкаф S202-REG1D2SР, проект S202.13. Для соединения шкафа верхнего со шкафами используется пластина для соединения с шурупами.
1.21 Шкаф верхний S202-NAD1D/SZFN, проект S202.19– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный со скошенным передним углом, в верхней части – щит горизонтальный со скошенным передним углом. Имеет одно отделение за распашной дверью. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. С левой стороны имеет вертикальную цокольную планку, которая соединяется со щитом верхним и щитом нижним. Изделие имеет две задние стенки. Одна выполнена из плиты ДСП ламинированной, крепится к корпусу при помощи шкантов, и эксцентриковых стяжек; вторая – из плиты ХДФ с защитно-декоративным покрытием, крепится к корпусу при помощи гвоздей. Шкаф устанавливается на верхний щит шкафа S202-SZFN1D,
проект S202.17. Для соединения шкафа верхнего со шкафом используются пластины для соединения с шурупами.
1.22 Шкаф верхний S202-NAD2D/SZF, проект S202.20– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет одно отделение за двумя распашными дверями. Двери – щитовые, имеют на боковой кромке фрезеровку для открывания. По середине шкафа, с фасадной стороны, между щитами верхним и нижним, установлена вертикальная цокольная планка. Задняя стенка шкафа выполнена из плиты ХДФ с защитно-декоративным покрытием, крепится к корпусу при помощи гвоздей. Шкаф устанавливается на верхний щит шкафа S202-SZF2D, проект S202.16. Для соединения шкафа верхнего со шкафом используются пластины для соединения с шурупами.
1.23 Шкаф настенный S202-SFW1DL, проект S202.21– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет одно отделение за распашной дверью. Дверь – щитовая, имеет на боковой кромке фрезеровку для открывания. С правой стороны имеет вертикальную цокольную планку, которая соединяется со щитом верхним и щитом нижним. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием, вставляется в пропилы в стенках боковых и щитах верхнем и нижнем, крепится при помощи пластмассовых элементов крепления задней стенки с шурупом. Навешивается на стену при помощи металлических кронштейнов для навешивания регулируемых и дюбелей с крючками.
1.24 Шкаф настенный S202-SFW1DР, проект S202.22 – зеркальное отражение шкафа настенного S202-SFW1DL, проект S202.21.
1.25 Шкаф настенный S202-SFW2D/86/38, проект S130.25 проект S202.23– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Имеет одно отделение за двумя распашными дверями. Двери – щитовые, имеют на боковой кромке фрезеровку для открывания. По середине шкафа, с фасадной стороны, между щитами верхним и нижним, установлена вертикальная цокольная планка. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием, вставляется в пропилы в стенках боковых и щитах верхнем и нижнем, крепится при помощи пластмассовых элементов крепления задней стенки с шурупом. Навешивается на стену при помощи металлических кронштейнов для навешивания регулируемых и дюбелей с крючками.
1.26 Шкаф настенный S202-SFW2D/86/75, S130. проект S130.25 проект S202.23– щитовой конструкции на непроходных боковых стенках. В основании – щит горизонтальный, в верхней части – щит горизонтальный. Разделен полкой соединительной и двумя стенками средними, расположенными друг над другом, на четыре отделения. Два правых отделения (верхнее и нижнее) находятся за общей распашной дверью. Левое нижнее отделение находится за распашной дверью. Левое верхнее отделение – открытое. Задняя стенка выполнена из плиты ХДФ с защитно-декоративным покрытием, вставляется в пропилы в стенках боковых и щитах верхнем и нижнем, крепится при помощи пластмассовых элементов крепления задней стенки с шурупом, к полке соединительной крепиться при помощи гвоздей. Навешивается на стену при помощи металлических кронштейнов для навешивания регулируемых и дюбелей с крючками.
2 ОБЩИЙ ВИД ИЗДЕЛИЙ НАБОРА МОДУЛЬНОЙ МЕБЕЛИ «GRAPHIC»

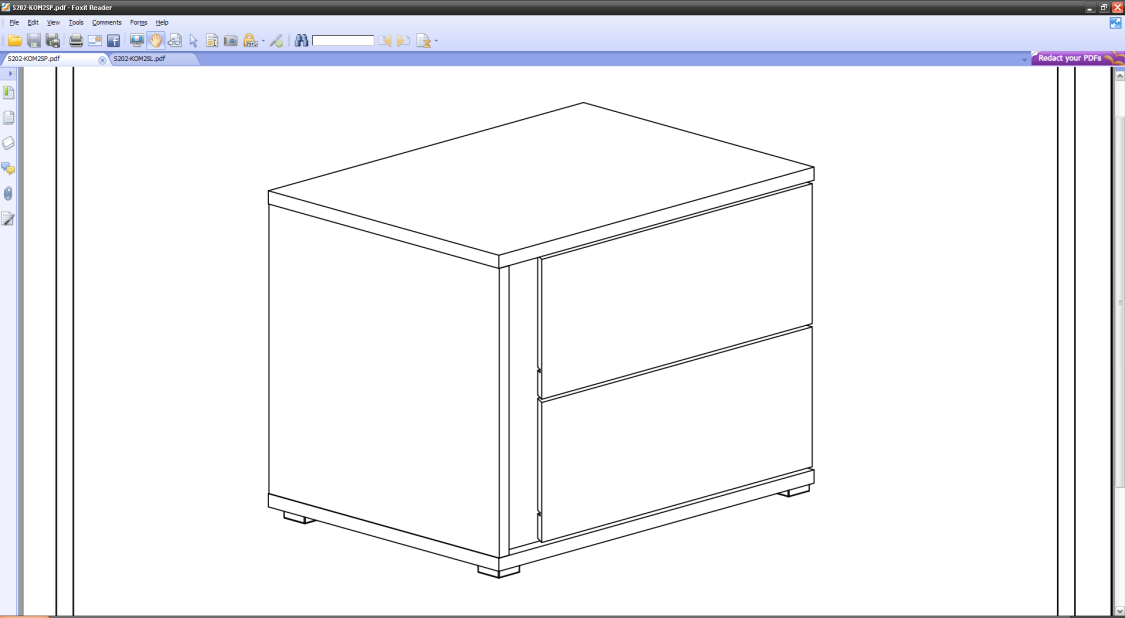

2.1 Комод S202-KOM2SL, проект S202.01
2.2 Комод S202-KOM2SP, проект S202.02

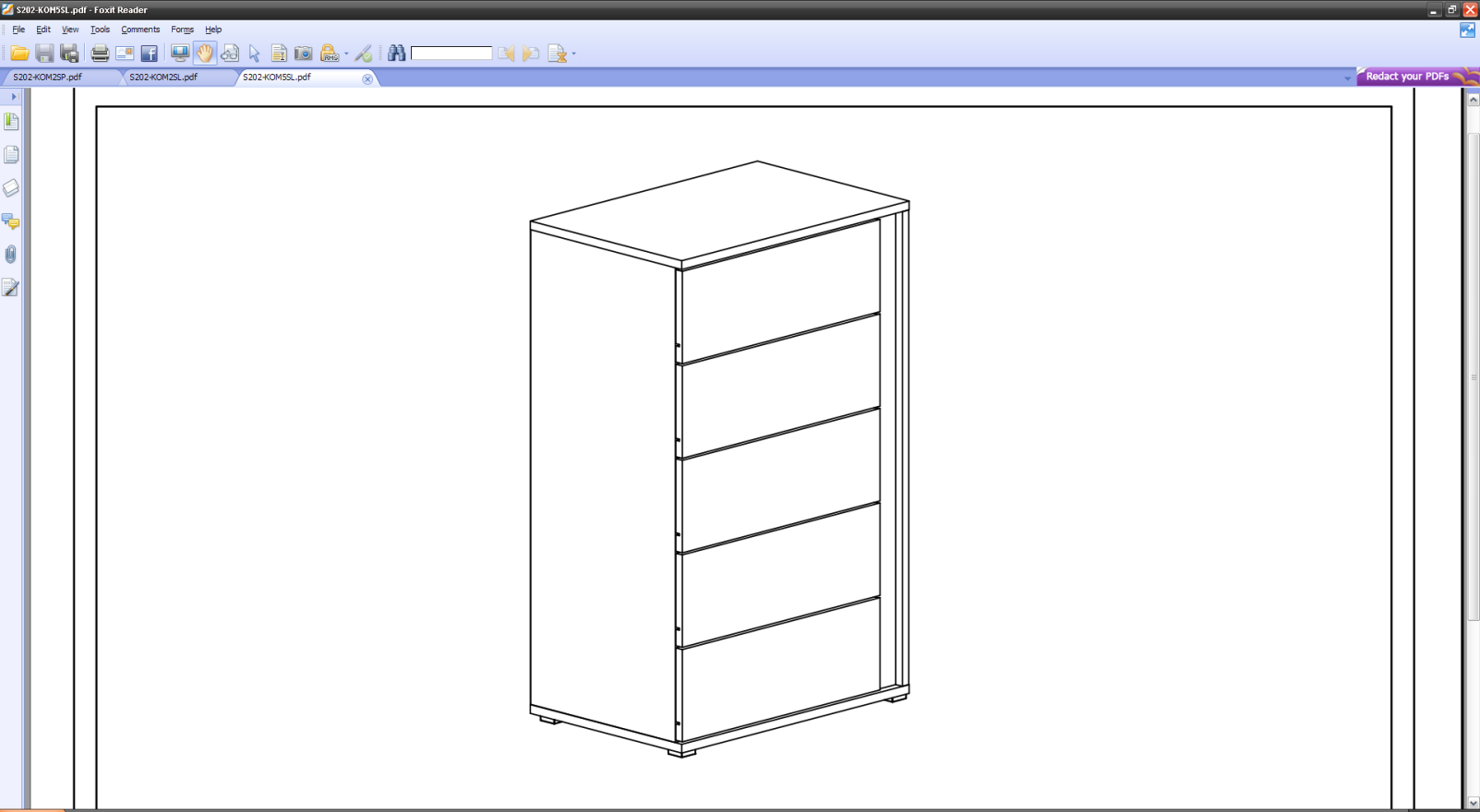

2.3 Комод S202-KOM5SL, проект S202.03
2.4 Комод S202-KOM5SP, проект S202.04

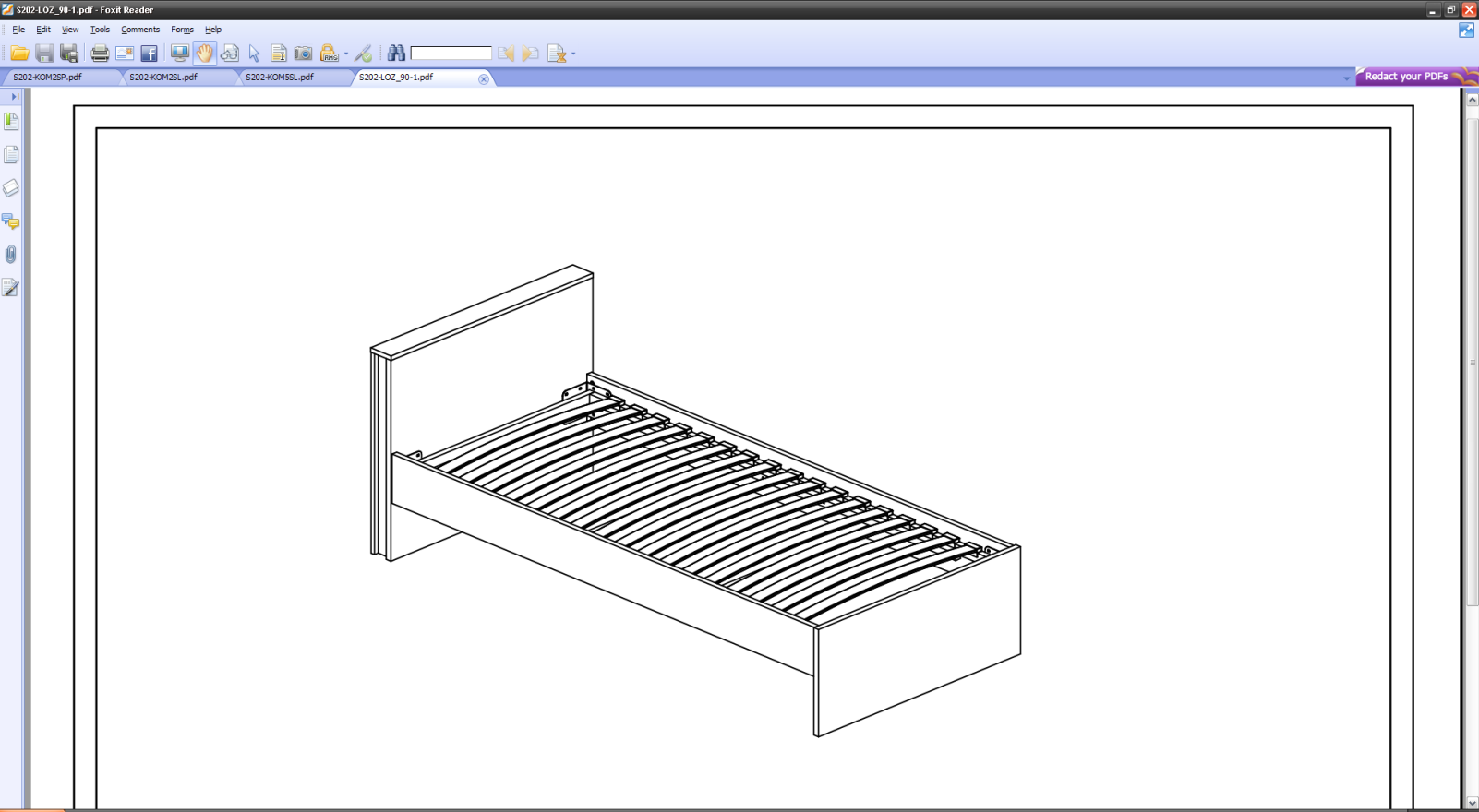

2.5 Кровать S202-LOZ/90, проект S202.05

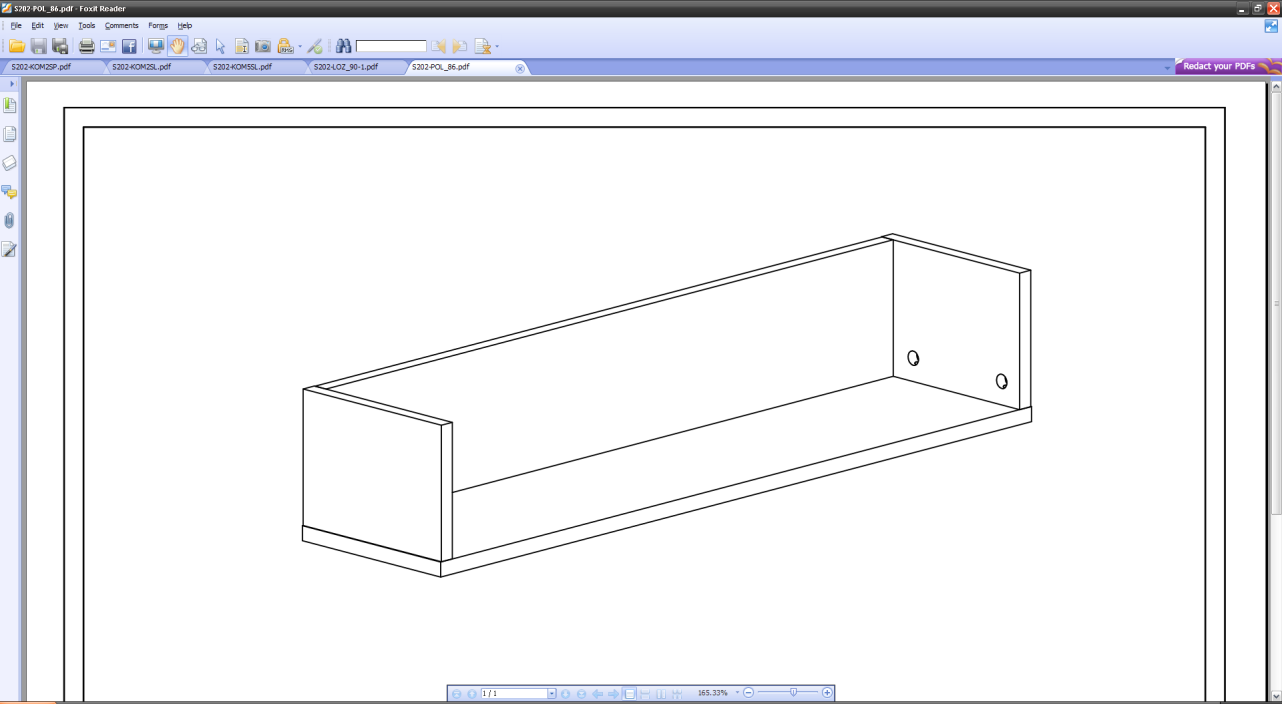

2.6 Полка S202-POL/86, проект S202.06
2.7 Полка S202-POL/140, проект S202.07

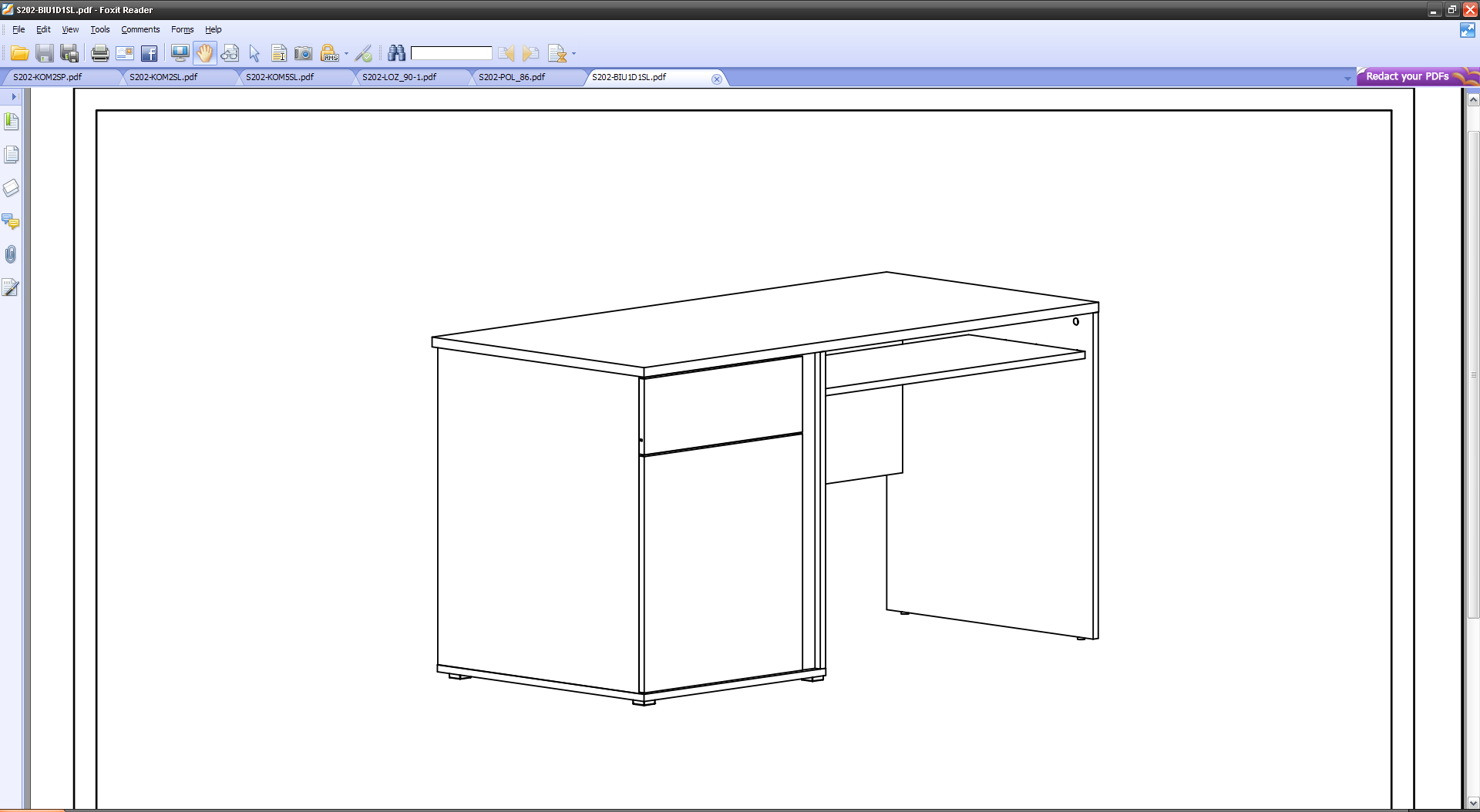

2.8 Стол письменный S202-BIU1D1SL, проект S202.08

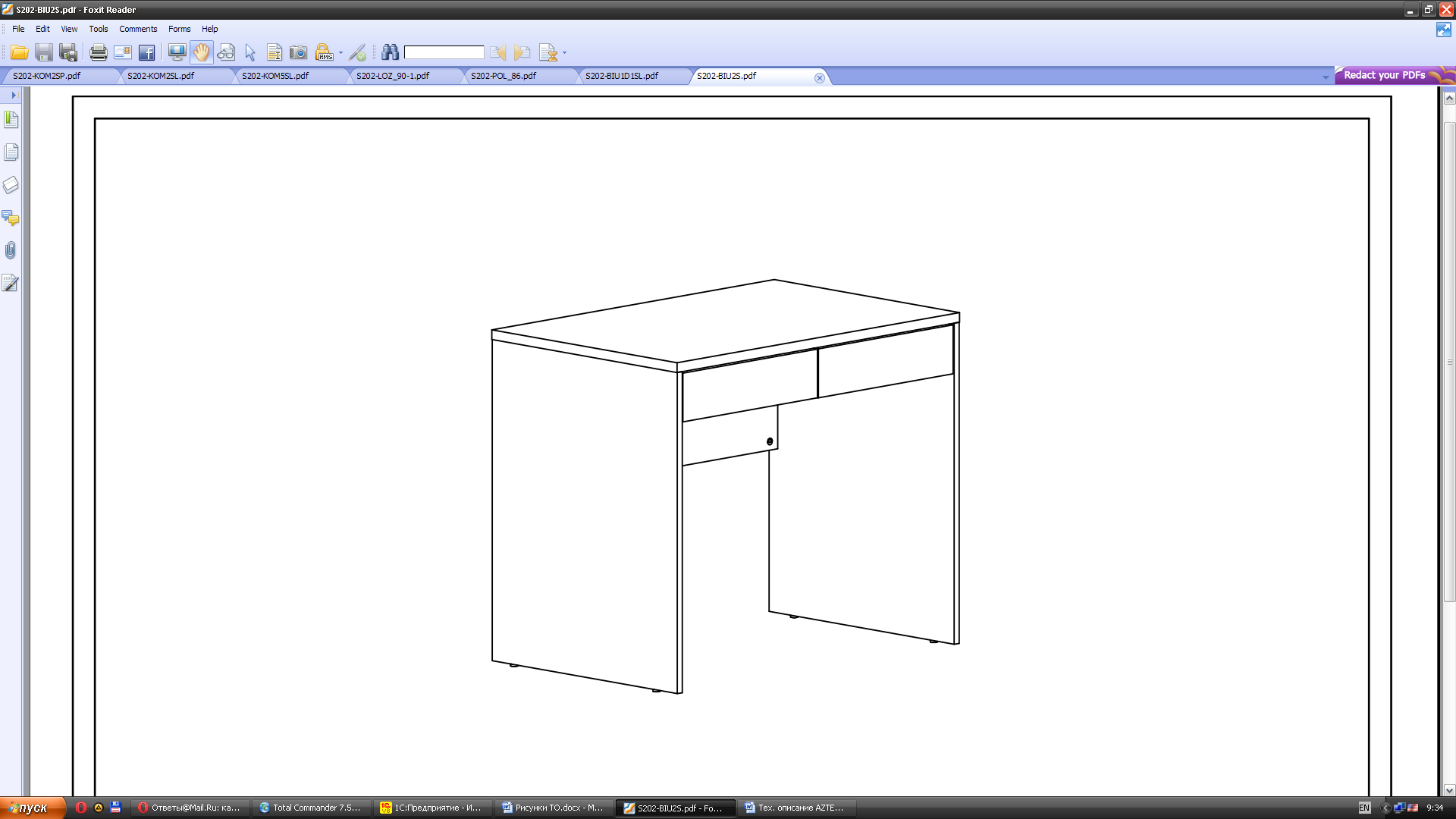

2.9 Стол письменный S202-BIU2S, проект S202.09

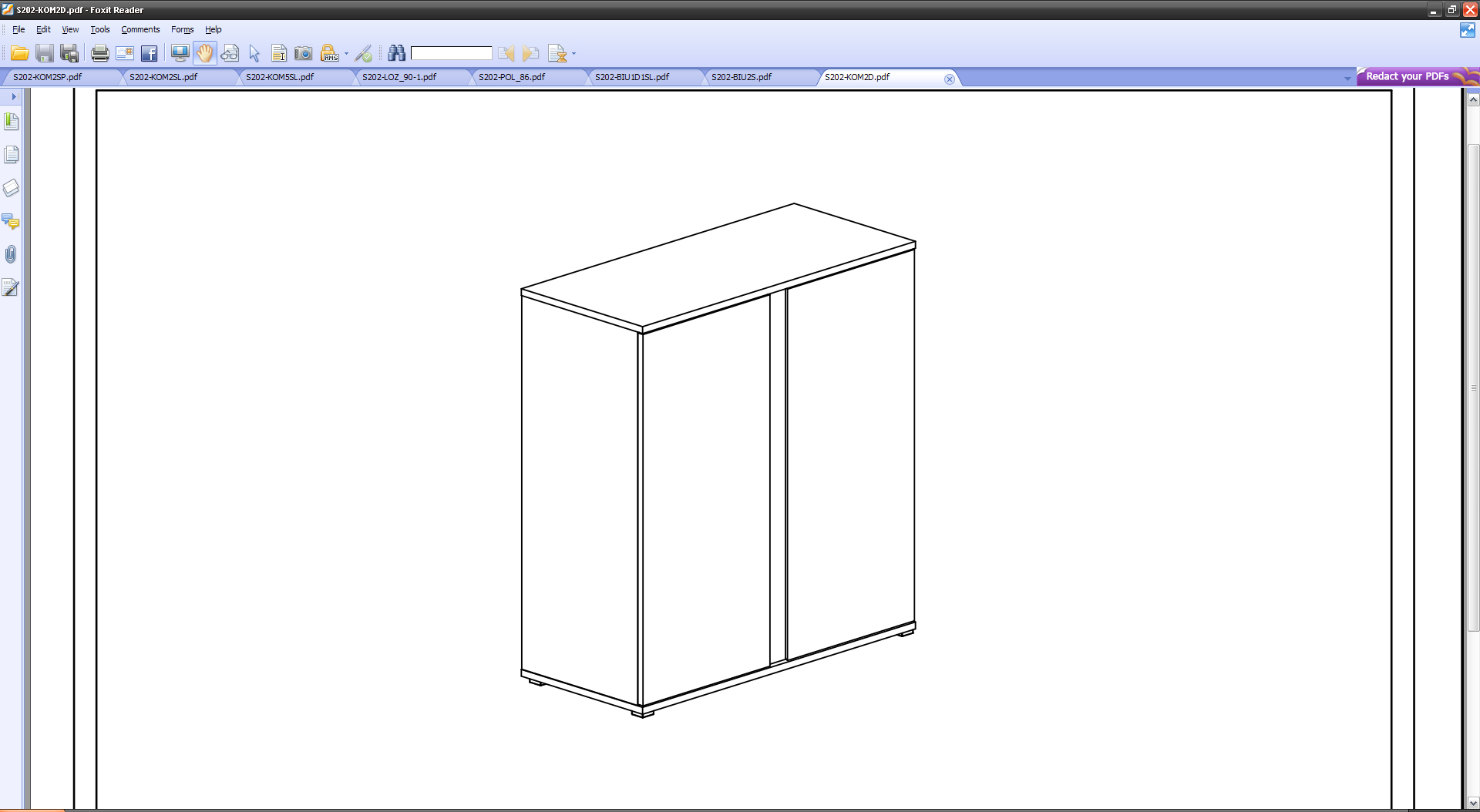

2.10 Тумба S202-KOM2D, проект S202.10

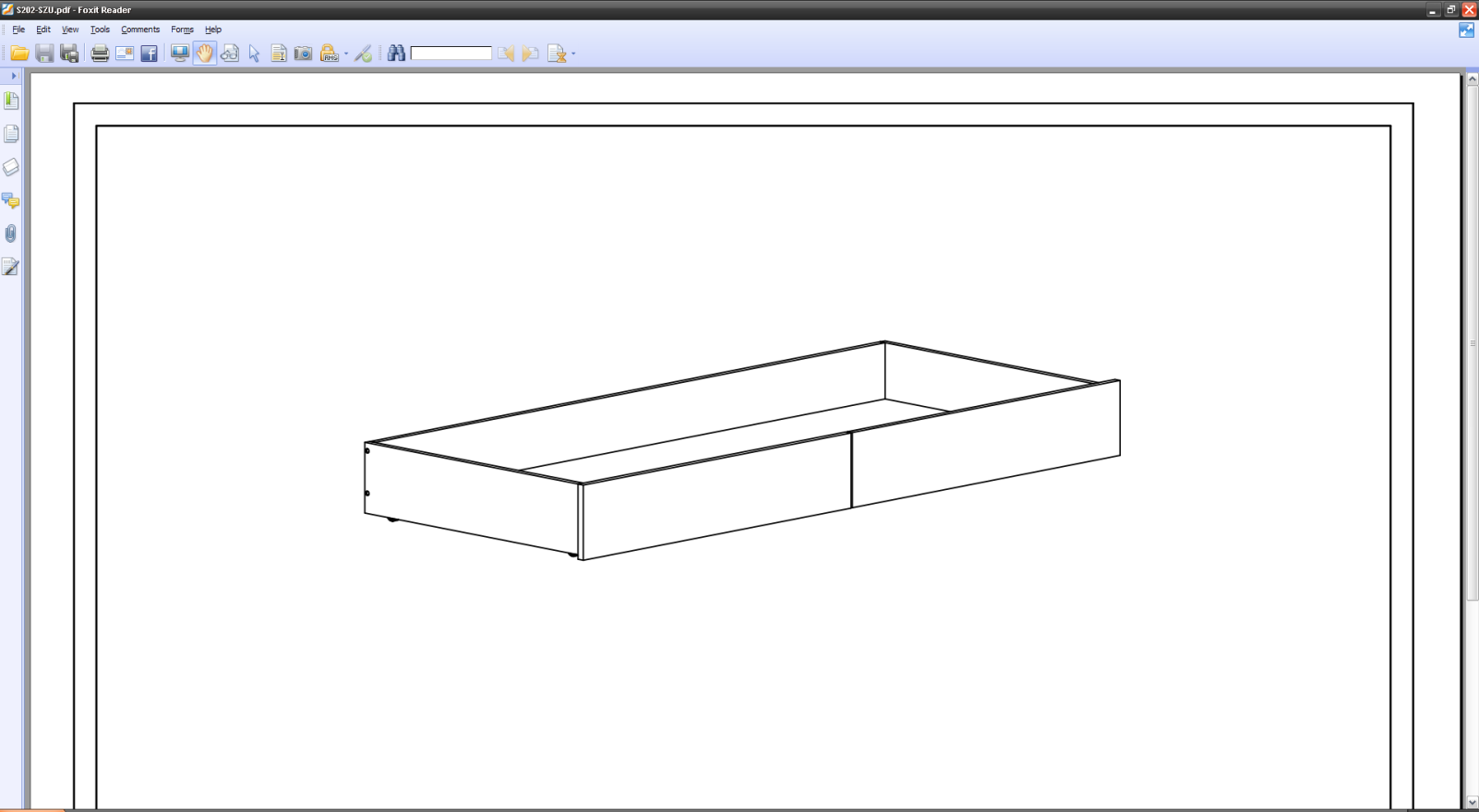

2.11 Тумба для постельных принадлежностей S202-SZU, проект S202.11

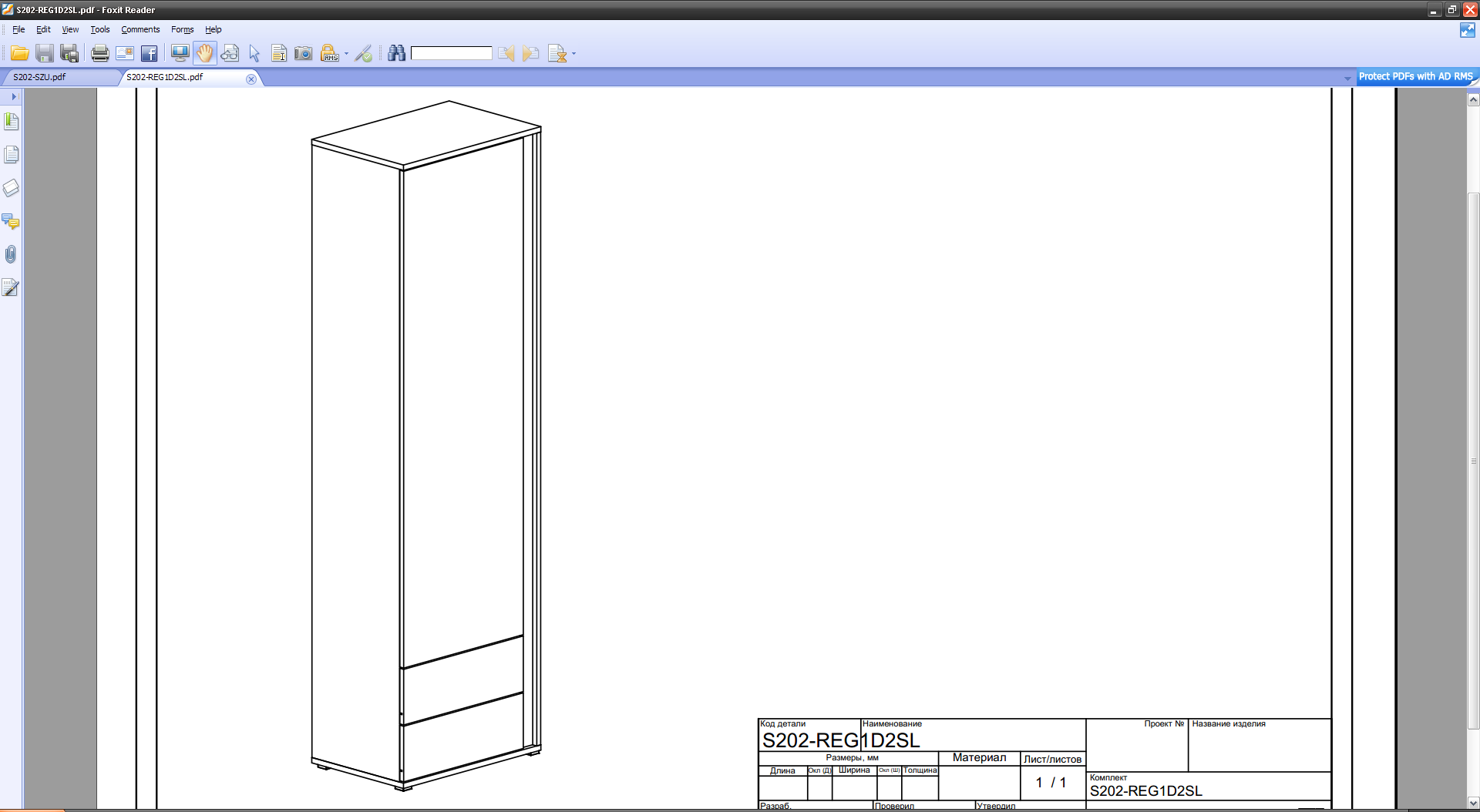

2.12 Шкаф S202-REG1D2SL, проект S202.12
2.13 Шкаф S202-REG1D2SP, проект S202.13

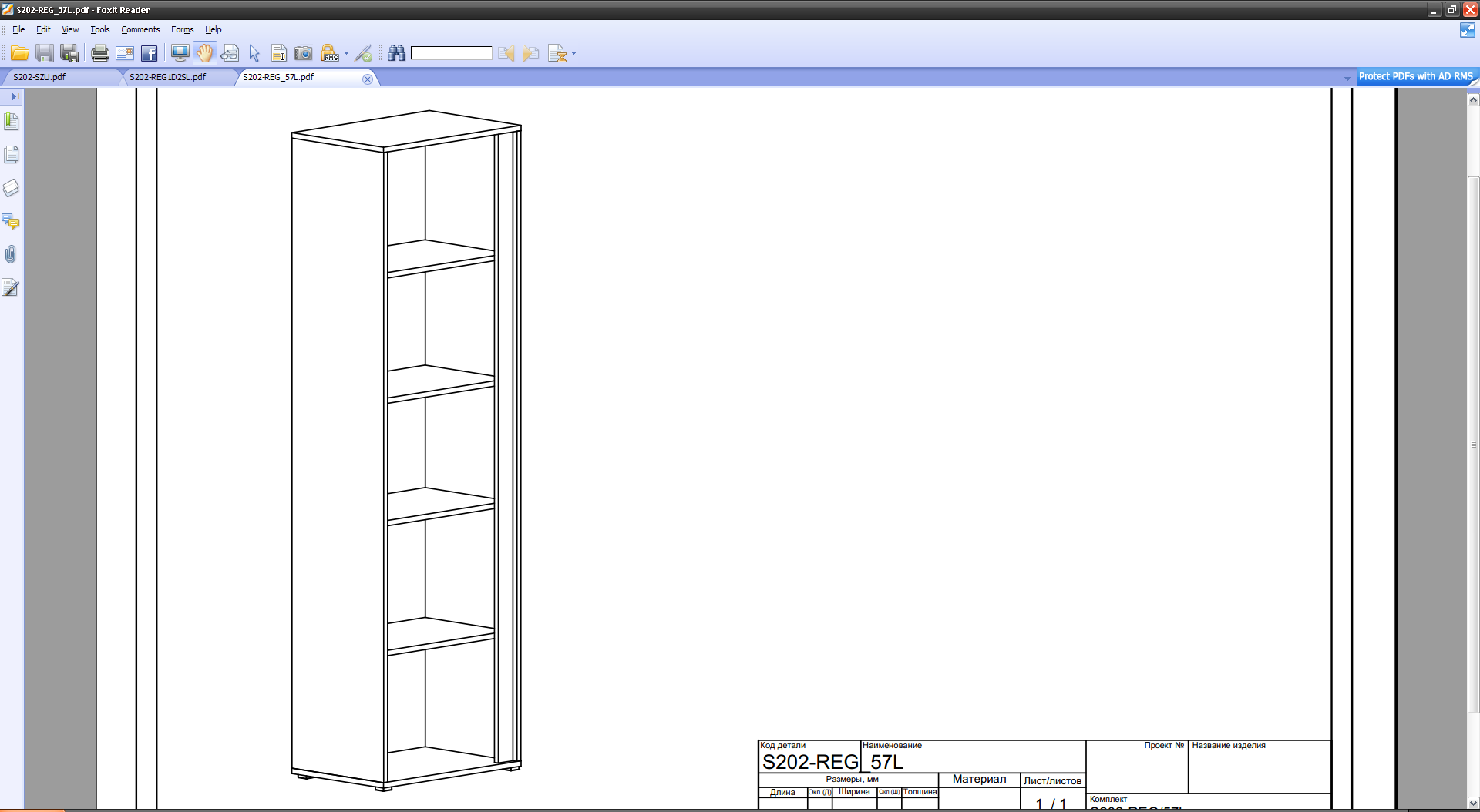

2.14 Шкаф S202-REG/57L, проект S202.14
2.15 Шкаф S202-REG/57Р, проект S202.15

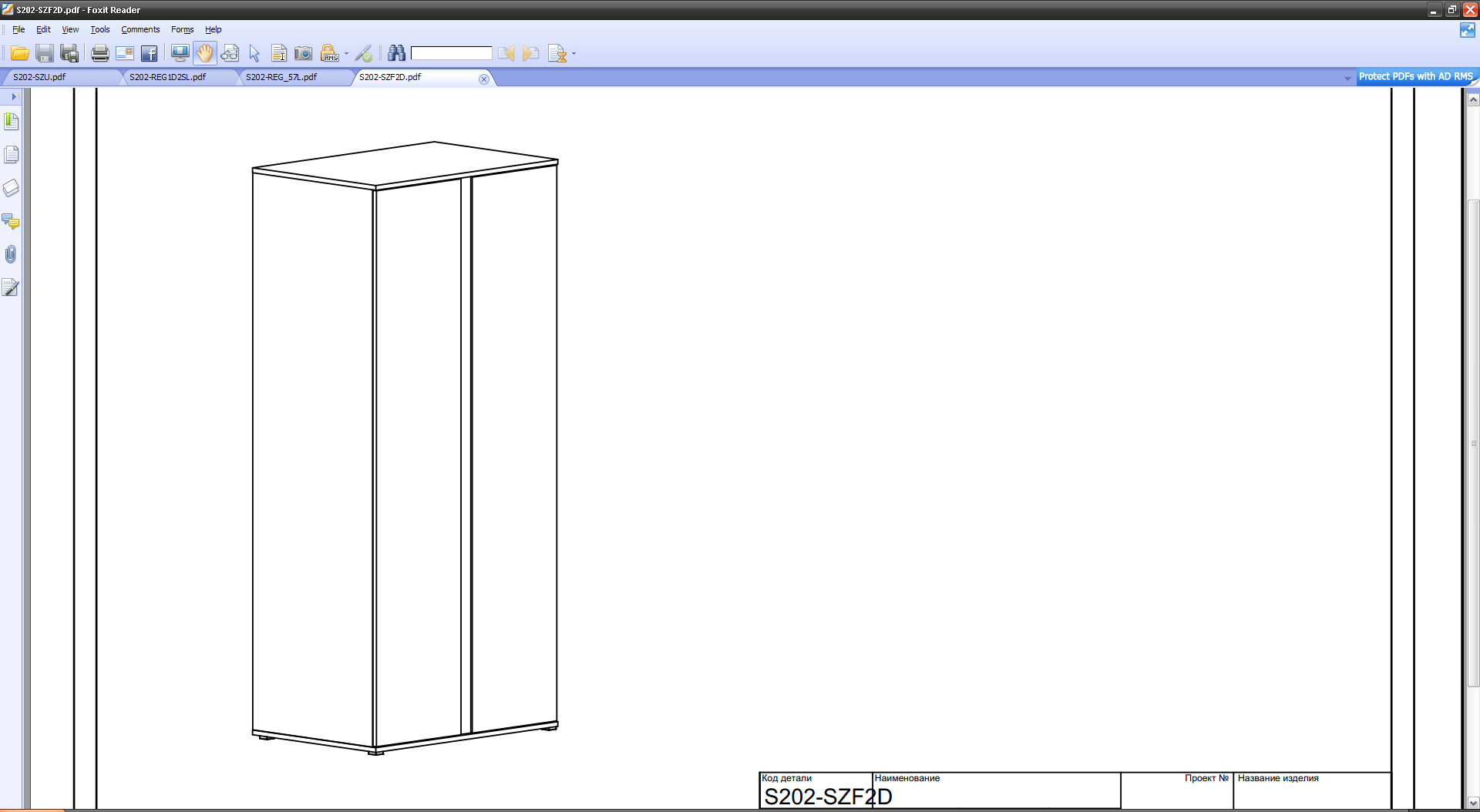

2.16 Шкаф S202-SZF2D, проект S202.16

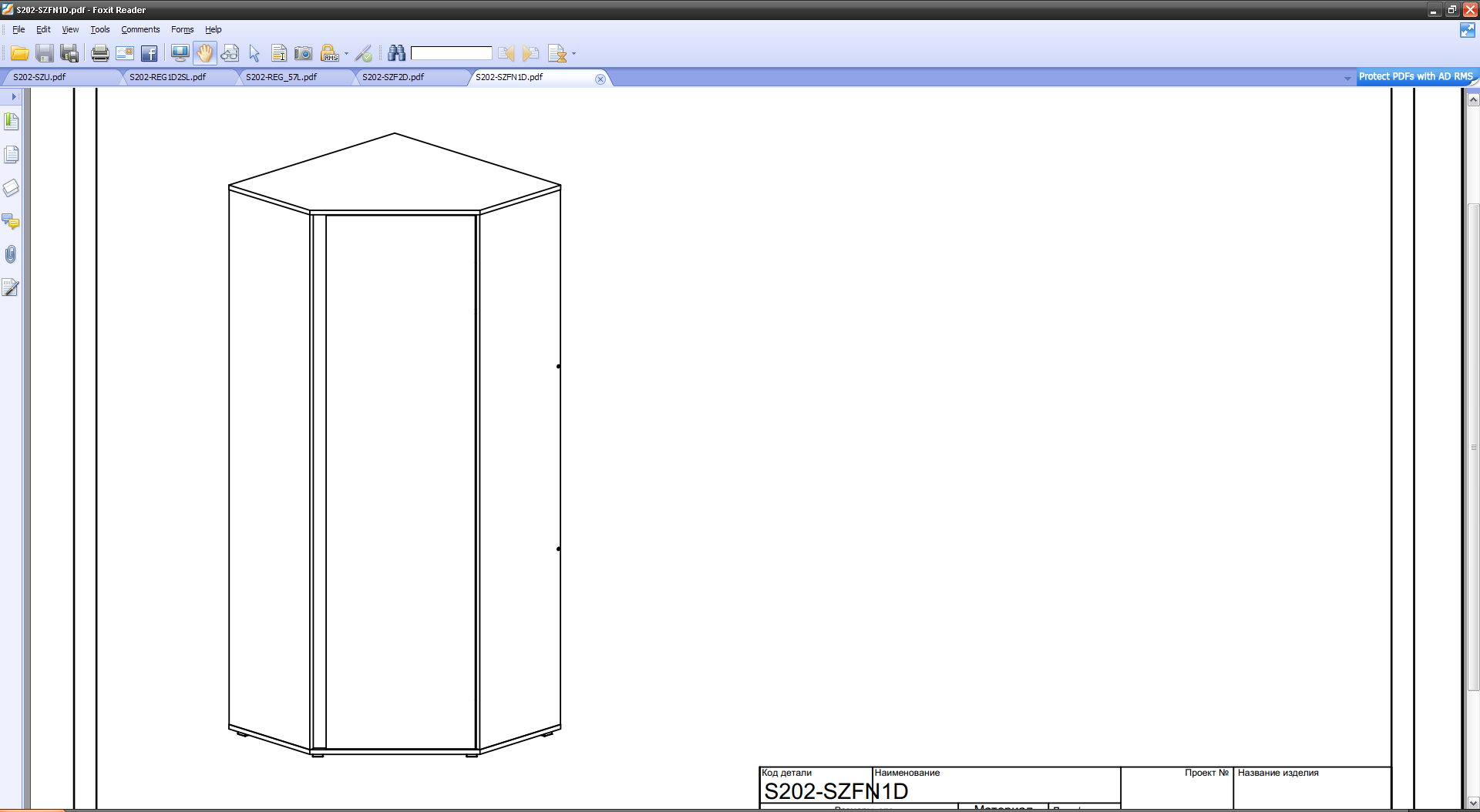

2.17 Шкаф S202-SZFN1D, проект S202.17

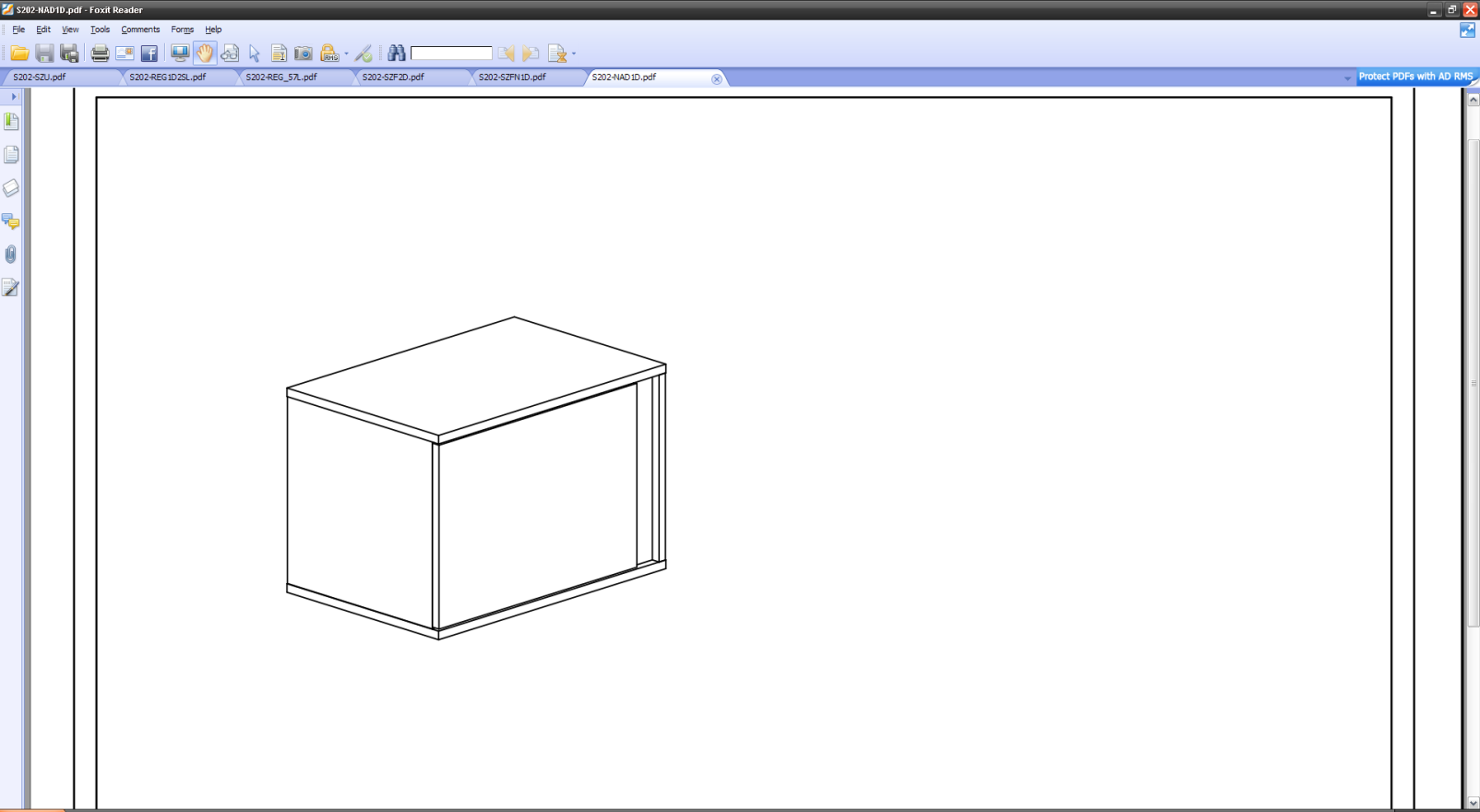

2.18 Шкаф верхний S202-NAD1D, проект S202.18

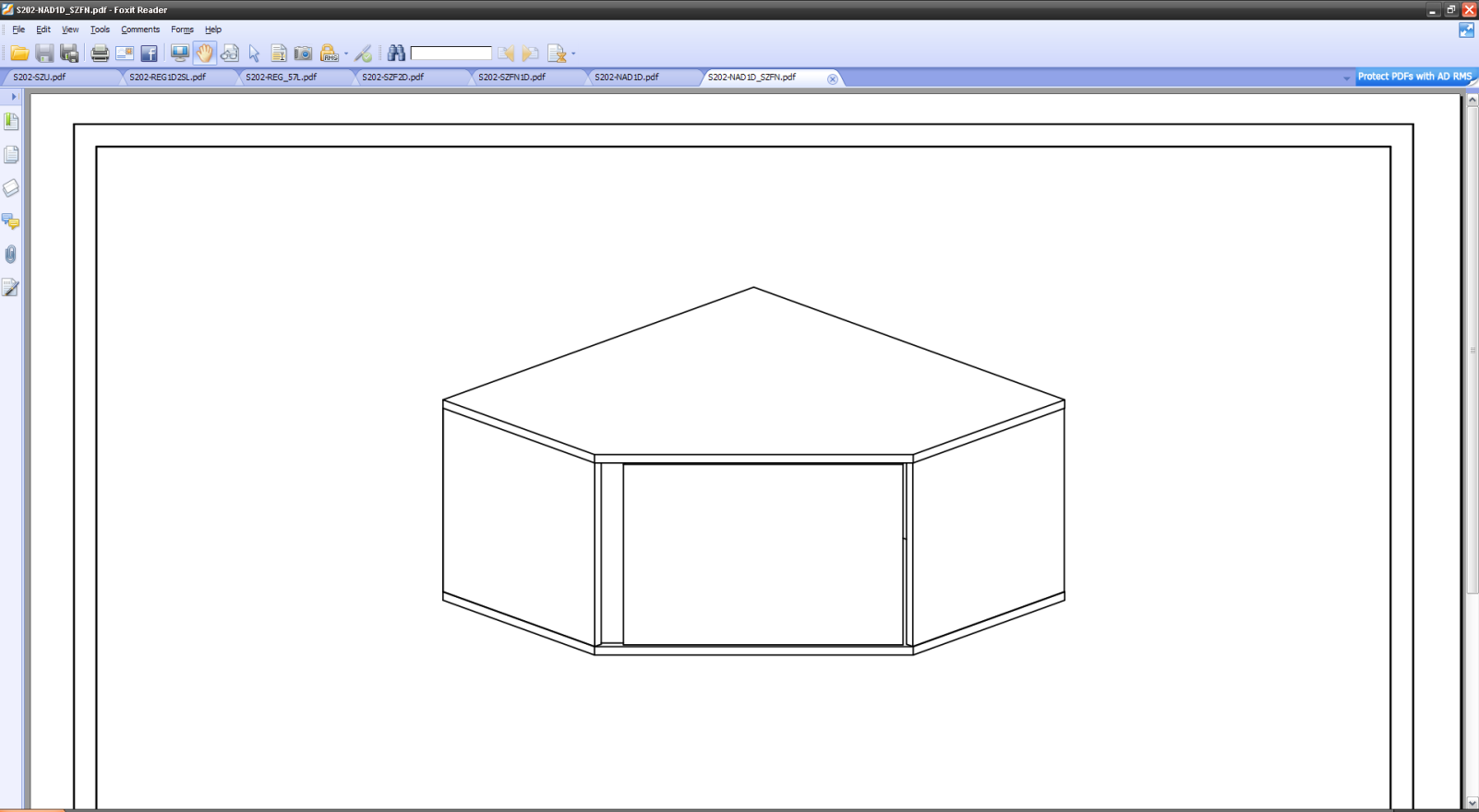

2.19 Шкаф верхний S202-NAD1D/SZFN, проект S202.19

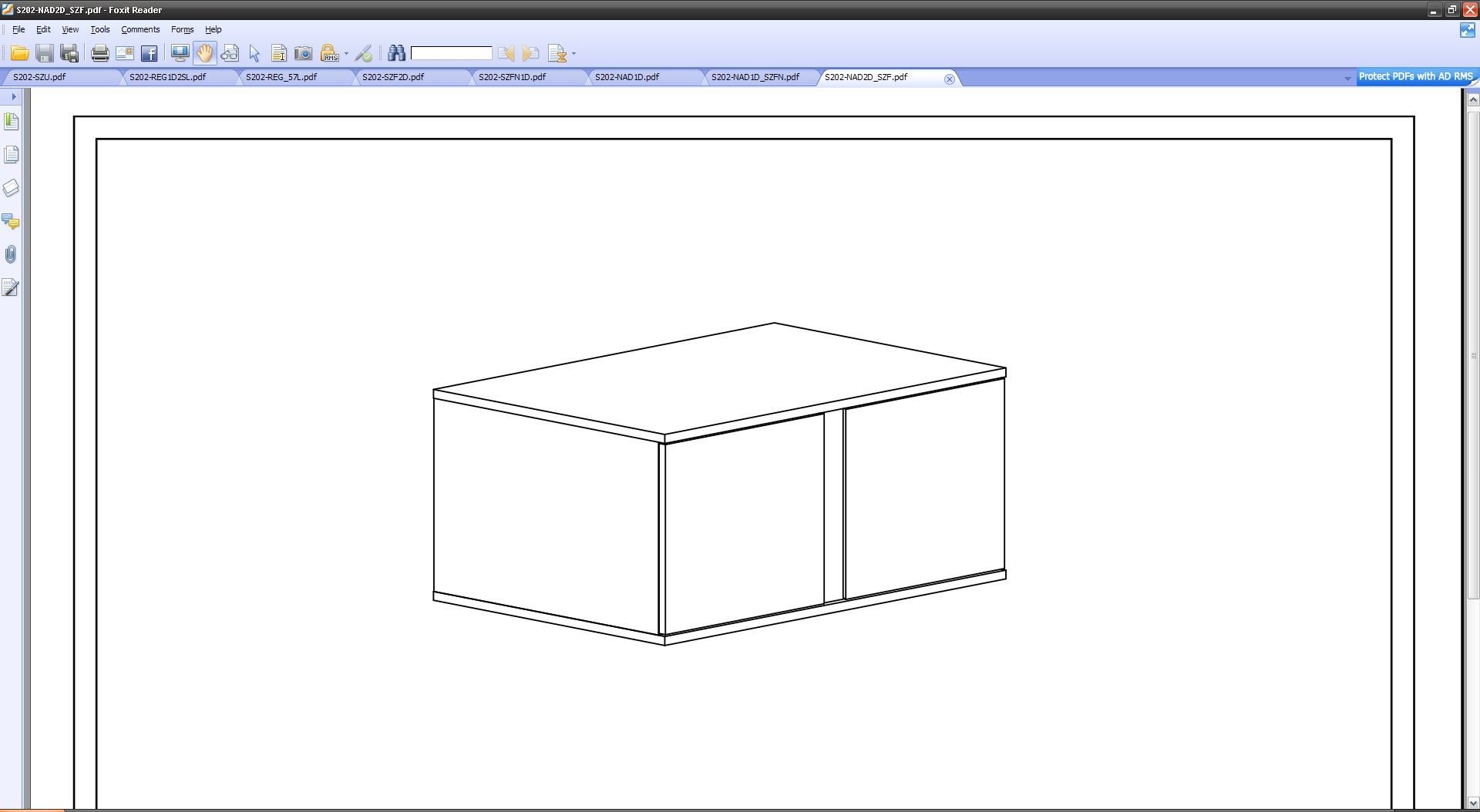

2.20 Шкаф верхний S202-NAD2D/SZF, проект S202.20

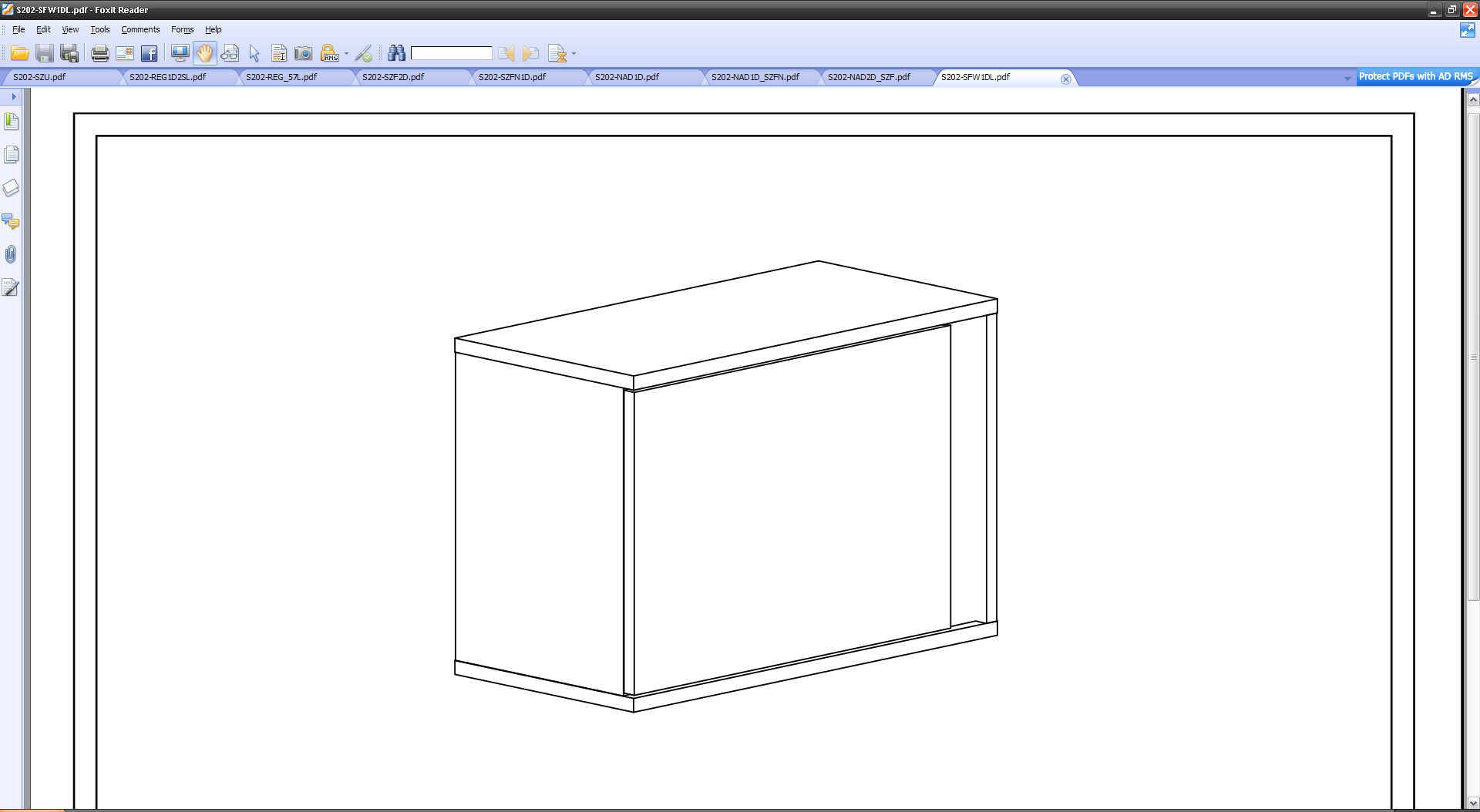

2.21 Шкаф настенный S202-SFW1DL, проект S202.21
2.22 Шкаф настенный S202-SFW1DP, проект S202.22

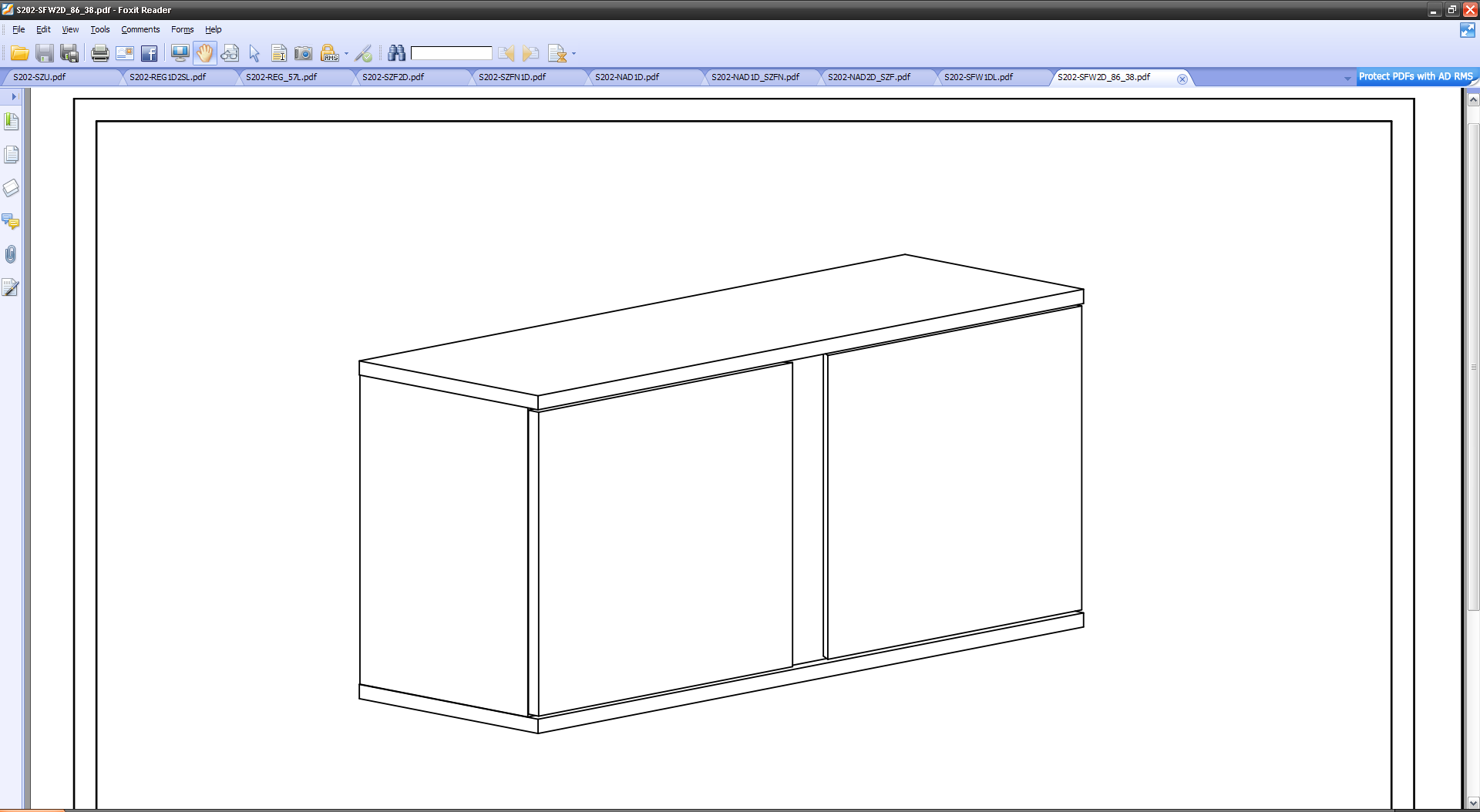

2.23 Шкаф настенный S202-SFW2D/86/38, проект S202.23

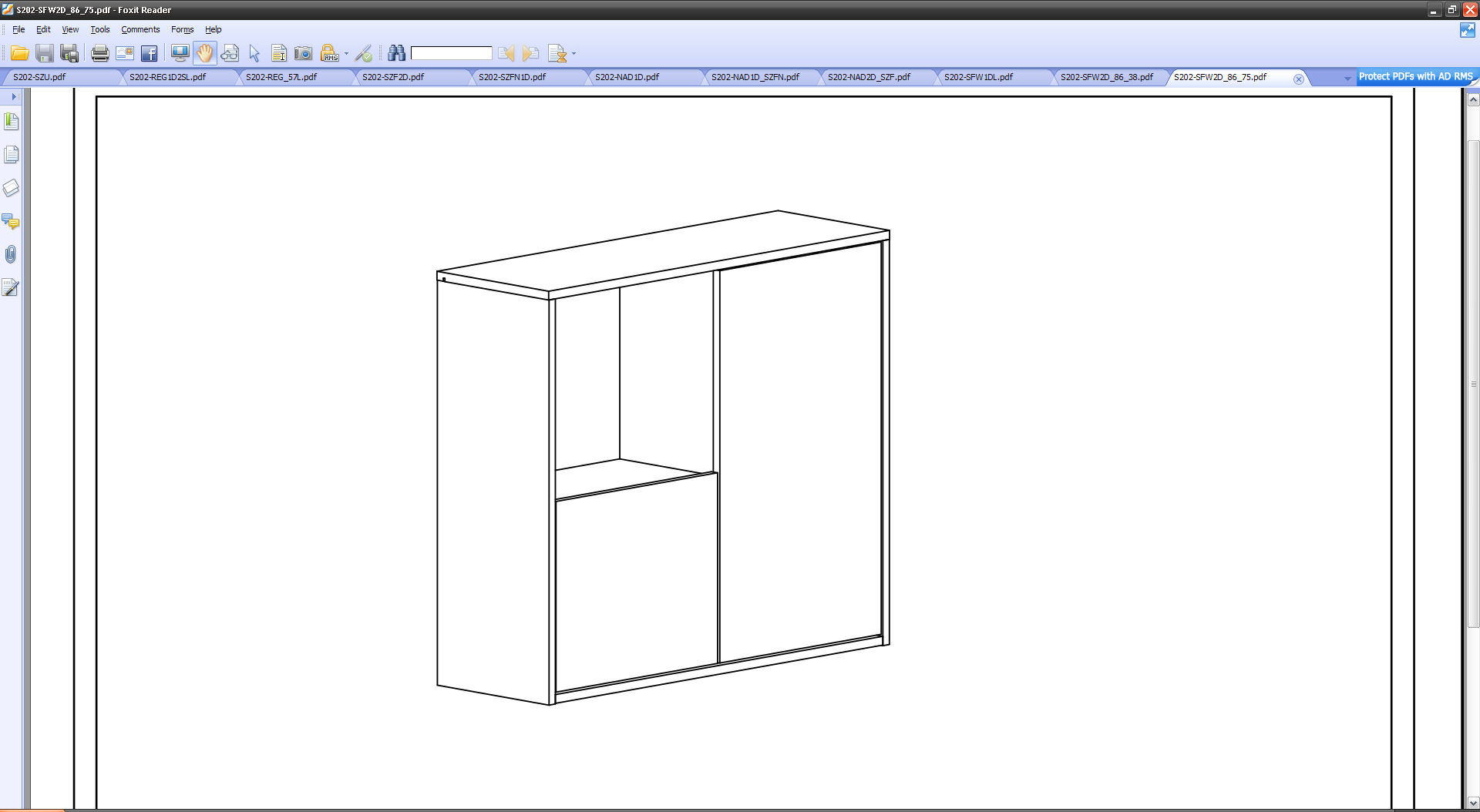

2.24 Шкаф настенный S202-SFW2D/86/75, проект S202.24
3 КОНСТРУКЦИЯ И МАТЕРИАЛЫ
3.1 Щитовые элементы корпусов изделий изготовлены из плиты ДСП ламинированной (РП), с облицовкой кромок рулонным кромочным материалом на основе бумаг, пропитанных термореактивными полимерами (РП) с использованием клея-расплава на этиленвинилацетатной основе (Германия).
3.2 Корпуса ящиков выполнены из плиты ДСП ламинированной (РП), с облицовкой кромок рулонным кромочным материалом на основе бумаг, пропитанных термореактивными полимерами (РП) с использованием клея-расплава на этиленвинилацетатной основе (РП).
3.3 Двери, панели ящиков - изготовлены из плиты ДСП ламинированной (РП), с облицовкой кромок рулонным кромочным материалом на основе бумаг, пропитанных термореактивными полимерами (РП) с использованием клея-расплава на этиленвинилацетатной основе (Германия), для открывания имеют скос по одной стороне.
3.4 Задние стенки выполнены из древесноволокнистой плиты ХДФ односторонне лакированной (РП) или из плиты ДСП ламинированной (РП), с облицовкой кромок рулонным кромочным материалом на основе бумаг, пропитанных термореактивными полимерами (РП) с использованием клея-расплава на этиленвинилацетатной основе (Германия).
3.5 Донья ящиков выполнены из древесноволокнистой плиты ХДФ односторонне лакированной (РП).
3.6 Сборка корпусов изделий производится на эксцентриковых стяжках, деревянных шкантах и конформатах.
3.7 Сборка корпусов ящиков производится при помощи металлических конформатов.
3.8 Двери навешены на фиксирующих шарнирных петлях.
3.9 Панели ящиков устанавливаются на эксцентриковых стяжках и деревянных шкантах.
3.10 Ящики установлены на металлических роликовых направляющих.
3.11 Переставные щитовые полки установлены на металлических полкодержателях.
3.12 Стационарные штанги для одежды установлены на металлические штангодержатели.
3.13 Задние стенки крепятся к корпусам при помощи гвоздей и пластмассовых элементов крепления задней стенки с шурупом и гвоздей. Задние стенки из ДСП крепятся к корпусам при помощи эксцентриковых стяжек, деревянных шкантов и конформатов.
3.14 Изделия установлены на ножках пластмассовых и полимерных опорах (подпятниках).
3.15 Полки навешивается на стену при помощи пластмассовых регулируемых кронштейнов для навешивания и дюбелей с крючками.
3.16 Настенные шкафы навешиваются на стену при помощи универсальных кронштейнов для навешивания и дюбелей с шурупами.
3.17 В изделиях применяется фурнитура, выпускаемая предприятиями РП.
3.18 Основа матрацная состоит из брусков, изготовленых из фанеры клееной производства РБ (ГОСТ 3916.1-96), деталей гнутоклееных ЛАТОФЛЕКС производства РБ (ГОСТ 21178-2006), вставленных в карманы наружные
(держатели ИВРЦ) производства РБ (ТО РБ 141374690.010-2003, СТБ 1157-99), пристрелянных к брускам продольным скобами для пристрелки.
3.19 Бруски опорные под основание под матрац выполнены из фанеры клееной, производства РБ (ГОСТ 3916.1-96).
3.20Безопасность эксплуатации изделий набора обеспечивается применяемыми материалами, конструкцией.
3.21 Все остальные показатели должны соответствовать требованиям
ГОСТ 16371-93, ГОСТ 19917-93 и конструкторской документации, утвержденной в установленном порядке.
4 ТРЕБОВАНИЯ ПО ПОСТАВКЕ ИЗДЕЛИЙ МЕБЕЛИ В ТОРГОВУЮ СЕТЬ
4.1. Маркировка и упаковка изделий производится в соответствии с
ГОСТ 16371-93 и ГОСТ 14192-96. Все изделия поставляются в торговую сеть в разобранном виде.
4.2. Каждое изделие набора имеет маркировку на русском, казахском, (английском – по требованию экспортера) языках. Маркировка выполнена печатным способом на бумажном ярлыке, и содержит: наименование изделия, наименование страны-изготовителя, наименование фирмы-изготовителя, юридический адрес изготовителя, дату выпуска, обозначение стандарта, штриховой код, обозначение российского знака соответствия.
4.3. Упаковываются изделия в упаковочный картон с обвязкой пакета липкой лентой, комплект фурнитуры упаковывается в отдельную картонную коробку.
4.4. Изделия должны храниться в крытых помещениях при температуре не ниже +2°С и относительной влажности воздуха от 45 до 70%.
4.5. Гарантийный срок эксплуатации мебели при соблюдении условий транспортирования, хранения и эксплуатации – 24 месяца.
5 нормативные ссылки
В настоящем техническом описании использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации:
ГОСТ 16371-93 Мебель. Общие технические условия
ГОСТ 19917-93 Мебель для сидения и лежания. Общие технические условия
ГОСТ 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 21178-2006 Заготовки клееные. Технические условия
ГОСТ 14192-96 Маркировка грузов
СТБ 1157-99 Фурнитура мебельная. Общие технические условия
ТО РБ 141374690.010-2003
Лист регистрации изменений
Изме-нения | Номера листов (страниц) | Всего листов в докум. | № докум. | Вход № сопр. докум. дата | Подпись | Дата |
измен. | замен. | новых. | аннул. | |||
И-БРЕСТ» НАБОР МОДУЛЬНОЙ МЕБЕЛИ «GRAPHIC» Проект S202.00 ТЕХНИЧЕСКОЕ ОПИСАНИЕ ТО BY 809000142.242-2013 (ГОСТ 16371-93, ГОСТ 19917-93) |
