Катодное защитное устройство
КЗУ-1,2АМ GSM
Техническое описание
220075, 2
тел/факс +375 17 344-69-42, +375 17 299-62-30
*****@***com www.
2012 г.
1. НАЗНАЧЕНИЕ
1.1. Катодное защитное устройство (в дальнейшем КЗУ) предназначено для электрохимической (катодной) защиты трубопроводов и других подземных сооружений от коррозии.
1.2. КЗУ выполнены в металлическом корпусе со степенью защиты IP34 и предназначены для эксплуатации в условиях воздействия климатических факторов:
- высота над уровнем моря - не выше 1000 м.;
- температура окружающего воздуха от -40°С до +45°С;
- относительная влажность воздуха 98 % при температуре + 25°С.
1.3. Структура условного обозначения КЗУ:
К З У - Х Х Х - У 1
Катодное
защитное
устройство
выходная мощность, кВт
способ поддержания защитного
потенциала: А –автоматический
Р - ручной
М - наличие дистанционного
контроля и управления
климатическое иполнение и
категория размещения
по ГОСТ 15150
1.4. Пример записи обозначения катодного защитного устройства с выходной мощностью 3,0 кВт для работы в автоматических режимах и дистанционным контролем параметров и управлением с помощью компьютера по RS485 при заказе и в другой документации:
КЗУ – 1.2 АМ RS485 - У1 ТУ РБ 14798094.001-97
1.5. Пример записи обозначения катодного защитного устройства с выходной мощностью 3,0 кВт для работы в автоматических режимах и дистанционным контролем параметров и управлением с помощью компьютера по сети мобильной телефонной связи стандарта GSM при заказе и в другой документации:
КЗУ – 1.2 АМ GSM - У1 ТУ РБ 14798094.001-97
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Основные технические характеристики приведены в таблице 1.
Наименование параметра | Ед. изм. | Значения параметров | |||||
КЗУ-0,12АМ GSM | КЗУ-0,2АМ GSM | КЗУ-0,3АМ GSM | КЗУ-0,6АМ GSM | КЗУ-1,2АМ GSM | КЗУ-2,0АМ GSM | КЗУ-3,0АМ GSM | КЗУ-5,0АМ GSM |
1.Номинальное напря- жение питающей сети 2.Номинальная частота питающей сети 3.Максимальная выходная мощность 4.Максимальное выходное напряжение 5.Максимальный выходной ток 6.Пределы изменения выходного напряжения 7.Погрешность стабилизации защитного потенциала, выходного напряжения и тока, не более 8.Диапазон стабилизации защитного потенциала 9.Коэффициент мощности, не менее 10.КПД, не менее 11.Входное сопротивление измерительных цепей 12.Коэффициент пульсаций выходного напряжения, не более 14. Масса, не более | В Гц кВт В А % % В % МОм % кг | 220 50 0,12 0,2 0,3 0,6 1,2 2,0 3,0 5,0 12/24 12/24 12/24 24/48 24/48 36/72 48/96 48/96 10/5 16/8 25/12,5 25/12,5 50/25 55/27,5 62/31 100/50 0-100 1,5 -0,8÷ -3,5 0,8 80 1,0 (10,0) 3,0 34 38 42 60 70 80 105 162 |
2.2. КЗУ-АМ способно осуществлять электрохимическую защиту подземных сооружений, используя следующие режимы:
- стабилизации защитного потенциала Данный режим возможен только при подключенном исправном электроде сравнения;
- стабилизации выходного напряжения;
- стабилизации выходного тока;
- ручной установки выходного напряжения с использованием резервной схемы управления (РРУ).
Резервная схема ручного управления служит для обеспечения работы КЗУ-АМ в случае отказа основной схемы управления, а включение ее в работу происходит автоматически.
3. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ.
3.1. Корпус КЗУ выполнен в виде шкафа, имеющего жалюзи. Наружная дверь имеет два замка специальной конструкции и резиновый уплотнитель по периметру. Может устанавливаться дополнительный замок с ригельным приводом и индивидуальным или единым ключом.
3.2. Внутренняя дверь КЗУ является несущей панелью для приборов и узлов.
На лицевой стороне двери размещены:
1. Индикатор наличия напряжения питающей сети HL1
2. Тумблер включения питания схем управления SА1
3. Двухполюсный автоматический выключатель питания силовых цепей SF2
4. ЖКИ-индикатор блока БЗА-020. Служит для отображения информации о работе КЗУ, для контроля за вводом параметров работы
5. Многофункциональные кнопки блока БЗА-020. Служат для смены меню, перемещения по меню, выбора параметров, задания и ввода значений параметров
6. Вольтметр PV1. Является индикатором и служит для дополнительного контроля выходного напряжения КЗУ при нормальной работе и основным прибором при работе в режиме РРУ.
7. Амперметр PA1. Является индикатором и служит для дополнительного контроля выходного напряжения КЗУ при нормальной работе и основным прибором при работе в режиме РРУ.
8. Розетка XТ6 (+ и -) для контроля защитных потенциалов внешними приборами
9. Держатель предохранителя схемы РРУ FU2
10.Держатель предохранителя FU1 розетки XS1.
11. В данной модификации не используется.
12.Светодиод VD1 (красного цвета) «РРУ в работе» (светится при работе КЗУ в режиме РРУ);
13. Выключатель режима РРУ SA2 (включенное состояние выключателя SA2 разрешает применение данного режима в случае выхода из строя основного блока управления БЗА-020);
14. Потенциометр RP1 «Установка напряжения РРУ»;
15. Микровыключатель SQ1 – датчик положения наружной двери.

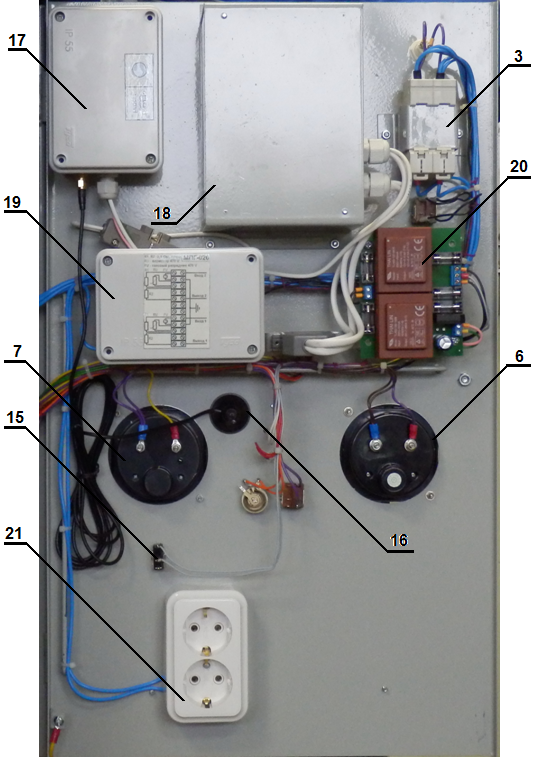

На обратной стороне внутренней двери размещены:
16. GSM – антенна (на магнитном держателе, может быть установлена в другом месте).
17. GSM – модем (А1)
18. Блок управления БЗА-020 (А5)
19. Модуль грозозащиты цепей управления МПГ-020-1 (А2)
20. Блок питания БПр-2 (А3).
21. Розетка 220В (XS1).
На съемной панели внутри шкафа КЗУ размещены:
22. Счетчик электроэнергии PJ1
23. Блок дросселей L1 и L2 защиты от радиопомех, отдаваемых в сеть.
24. Модуль ручного резервного управления РРУ (А4)
25. Модуль грозозащиты входов контроля потенциалов («труба» и «ЭСМС») МПГ-01 (А6)
26. Выпрямительный силовой блок, включающий в себя тиристоры VS1 и VS2, шунт
RS1, разрядники FV1, FV2 и силовые зажимы ХТ5.
27. Входной клеммный набор XT7 «электрод», «труба».
На днище шкафа установлены:
28. Сборка силового трансформатора TV1 и конденсаторов С5, С6 и С7.
25. Дроссели L3 и L4 сглаживающего фильтра
4. МЕРЫ БЕЗОПАСНОСТИ.
4.1. Лица, осуществляющие обслуживание и ремонт КЗУ, допускаются к выполнению этих работ только после тщательного изучения настоящего описания.
4.2. При ремонте и техническом обслуживании КЗУ необходимо руководствоваться требованиями ПТЭ и ПТБ при эксплуатации электроустановок потребителей.
Запрещается! - включать в работу незаземленные и с признаками неисправностей или повреждений КЗУ;
- проводить работы по ремонту или обслуживанию КЗУ во время грозы;
- включать КЗУ без тщательного осмотра и выявления причины, если произошло отключение, включение РРУ или срабатывание защиты от перегрузки и КЗ;
- производить ремонт и профилактическое обслуживание без полного снятия напряжения.
5. ПОДГОТОВКА К РАБОТЕ В РЕЖИМЕ МЕСТНОГО УПРАВЛЕНИЯ.
5.1. Произвести внешний осмотр, проверить правильность монтажа, наличия заземления.
5.2. Контрольно-измерительный пункт (КИП) или контактное устройство на трубопроводе должны быть оборудованы стационарным электродом сравнения, должны быть смонтированы контрольные цепи (проводники «Труба», «ЭСМС», «Датчик»), а также подключены силовые провода (+) – к аноду, (-) – к защищаемому сооружению.
5.3. Поставляются КЗУ собранные по схеме Uн; Iн. .Для работы в режиме "2Uн; 0,5Iн" производится изменение соединений вторичных обмоток в соответствии со схемой:
Все переключения производятся непосредственно на зажимах трансформаторов.
5.4. Подать напряжение питания на вход преобразователя (зажимы ХТ1). При этом засветится индикатор HL1 «Напряжение подано».
5.5. Включить автоматический выключатель SF1 и тумблер SА1. При этом на панели блока БЗА-020 появится исходное меню.
5.6. Произвести настройку параметров работы, пользуясь «Руководством по местному управлению КЗУ-АМ» (см. далее).
6. НАСТРОЙКА РРУ.
6.1. Установить тумблер SА1 в положение «РРУ Вкл.».
6.3. Запомнить или записать значение выходного тока или напряжения работающего в заданном режиме КЗУ.
6.4. При работающем преобразователе выключить тумблер SA1, отключив тем самым питание блока управления и имитируя его выход из строя. При этом включится режим РРУ, засветится светодиод VD1 «РРУ в работе».
6.5. Вращением рукоятки потенциометра RP1 установить на выходе преобразователя записанное значение тока и напряжения, контролируя его по амперметру и вольтметру.
6.6. Включить тумблер SA1. Режим РРУ при этом отключится, а в работу вступит основной блок управления.
7. ИЗМЕРЕНИЕ ПАДЕНИЯ НАПРЯЖЕНИЯ В СИЛОВОМ КАБЕЛЕ.
7.1. Включить КЗУ и установить требуемый режим работы.

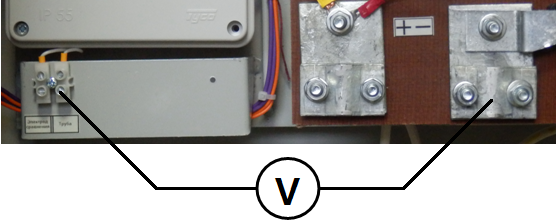

7.3.Измерить вольтметром величину постоянного напряжения между силовым зажимом «труба» на ХТ5 и контрольным зажимом «труба» на ХТ7.
Данное напряжение не должно превышать 4,2В!
Только при этом условии показания Uзащ. на ЖКИ блока БЗА-020 в диапазоне от 0,85 до 3,5В будут достоверными.
Превышение напряжения в 4,2В свидетельствует о недостаточной площади сечения дренажного кабеля. В этом случае показания защитного потенциала на индикаторе блока БЗА-020 будут неверными.

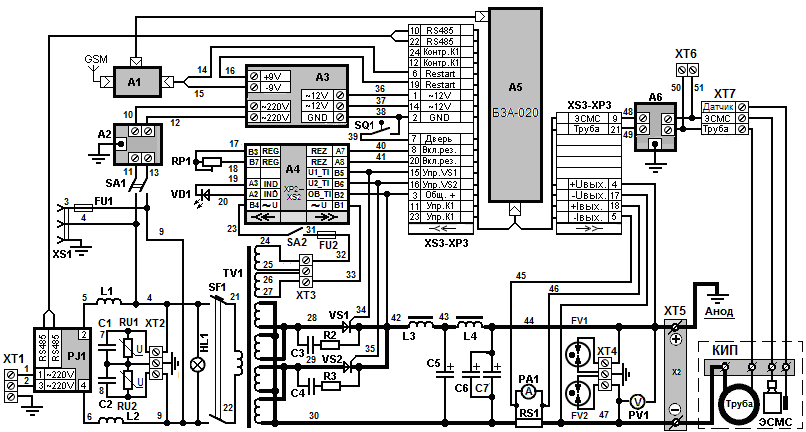

Схема электрическая принципиальная КЗУ-1.2 АМ GSM
Перечень элементов к схеме электрической принципиальной КЗУ-1,2АМ GSM
Модули и блоки | Установочные элементы: |
А1- GSM - модем | SQ1- кнопка КМ1-1 |
А2- Блок грозозащиты МПГ-020-1 (220В) | FU1- предохранитель ДВП4-1 4,0А |
А3- блок питания БПр-2 | FU2,- предохранитель ДВП4-1 2,0А |
А4- Плата РРУ-02 | SA1-тумблер МТ-2 |
А5- Блок БЗА-020 | SA2, SA3- тумблер МТ-1 |
А6- Блок грозозащиты МПГ-01 | SF1- авт. выключатель |
XТ1- зажим 220В AS-16 | |
Конденсаторы: | XТ2, ХТ3, ХТ4, ХТ6, ХТ7- клеммный блок AS-6 |
С1,С2, - К73-17 630В 0,15мкФ | XT5- зажим 100.00.071 |
С3,С4- К73-17 630В 1,0мкФ | XS1- розетка 220В РА-16 |
С5, С6, С7 – 63В 15000мкФ | XS2- разъем-слот SL-36 |
XS3- разъем DB25 | |
Дроссели и трансформаторы: | |
L1,L2- дроссель Д16 | |
L3, L4- дроссель ОСМ-0,25 | Диоды и тиристоры: |
TV1- трансформатор ОСМ1-1,6 220/33/33/33/33/11/11В | VD1- АЛ307ГМ |
VS1,VS2- Т142-80-8 | |
Резисторы | Прочие изделия: |
R2,R3- CR-200 22 Ом | PJ1- счетчик электроэнергии СЕ102 с RS-485 |
RP1- ППБ-3 10 кОм | PU1 (А)- амперметр М42300 50А |
RS1- шунт 75ШСМ1 50А | PU2 (V)- вольтметр М42300 50В |
FV1, FV2- разрядник газовый 90В. | |
8. КОМПЛЕКТ ПОСТАВКИ.
1. КЗУ. – 1 шт. 4. Ключ. – 1 шт.
2. Руководство по эксплуатации . – 1 шт. 5. Вставка плавкая – 2 шт.
3. Паспорт. – 1 шт.
9.МОНТАЖ.
9.1. КЗУ должно быть установлено в месте, отвечающем требованиям условий эксплуатации, изложенным в п. 1. настоящего технического описания.
9.2. КЗУ устанавливают на специальном металлическом основании или фундаменте, имеющем крепежные болты или отверстия в соответствии с установочными размерами.
9.3. Монтаж питающей и отходящих линий выполняют в соответствии с проектом и требованиями «Правил устройства электроустановок».
9.4. Все кабели должны оконцовываться наконечниками в соответствии с диаметрами присоединительных болтов (винтов).
9.5.Присоединение контрольных и измерительных кабелей производится по следующей схеме:
Внимание! Проводники, подводимые к клеммному набору ХТ7 должны быть медными и иметь сечение не более 2,5 мм2. (см. стр. 10).
9.6. Заземляющие проводники подключаются к специальным болтам, имеющим соответствующее обозначение. Сопротивление контура заземления не должно превышать 10 Ом для надежного срабатывания средств защиты от грозовых перенапряжений
Схема внешних подключений КЗУ-АМ GSM
10. ЗАЩИТА ОТ АТМОСФЕРНЫХ ПЕРЕНАПРЯЖЕНИЙ
10.1. Все КЗУ оборудуются устройствами защиты от атмосферных перенапряжений как со стороны питающей сети, так и со стороны защищаемого сооружения. Защита со стороны питающей сети выполнена двухступенчатой.
Первая ступень - варисторы RU1 и RU2, расположенные на блоке дросселей L1 и L2 и предназначенных для защиты как силовой части, так и электронной частей КЗУ.
Вторая ступень – модуль грозозащиты МПГ-020-1 (А2) защищает только электронную часть КЗУ.
Модуль грозозащиты МПГ-01 (А6) защищает измерительные входы со стороны подземного сооружения.

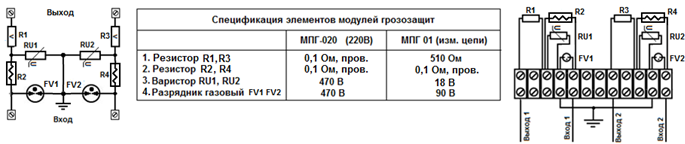

10.2.Модули МПГ-020 и МПГ-01 выполнены одинаковыми как конструктивно, так и схемотехнически, а отличаются номиналами элементов. Собираются они на базе клеммных наборов AS-6 и имеют легкосъемные элементы.
11. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ КЗУ-1,2 АМ GSM
11
